　　好久没有写博了，去年年底的时候写了一个分库分表中间件服务器，当时正在看绝命毒师，觉得heisenberg这个名字很叼，然后就以这个命名了，炼毒也要精益求精啊。。。
　　
　　公司在java分布式这块的基础设施很差，然后之前也看过一些老东家的tddl，cobar之类的东东；但是灵活性和语言通用性方面不是太好，所以当时就想做一款比较通用性，并且低侵入性的分库分表中间件，于是想法诞生了。
　　
　　代码地址：
　　https://github.com/brucexx/heisenberg
　　其优点： 分库分表与应用脱离，分库表如同使用单库表一样
减少db 连接数压力
热重启配置
可水平扩容
遵守Mysql原生协议
无语言限制，mysqlclient,c,java等都可以使用
Heisenberg服务器通过管理命令可以查看，如连接数，线程池，结点等，并可以调整
采用velocity的分库分表脚本进行自定义分库表，相当的灵活
　　
　　之前在组里有做过简单的分享，这段时间稍微轻松了点，先分享出来，看有没有更好的idea在这块有所提升
　　
　　下面开始介绍heisenberg
　　
1.heisenberg总体架构
　　首先这块架构：
　　
　　


　　应用对于heisenberg集群来说就是mysql客户端，
　　而heisenberg也是集成了mysql的原生协议，所以对于应用来说，就相当于单库单表的数据源
　　无论是mysql客户端，c,jdbc驱动等都可以访问heisenberg服务器，由服务器把分库分表的工作给做掉了
　　
　　访问heisenberg集群可以通过像lvs,F5等负载软件/设备解决，
　　其实一台heisenberg的性能是相当的赞了，我压力到2320TPS load 都还只有0.1-0.3左右（CPU 8core,16G），由于找不到mysql物理机器了，只得做罢
　　

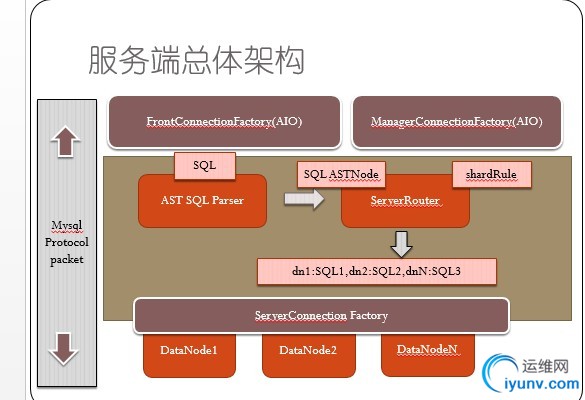

　　服务端内部结构：
　　

　　
　　其中FrontConnectionFactory为面向应用的连接管理，ManagerConnectionFactory为面向heisenberg服务器内部管理的一些连接管理，比如更改配置后热重启，关闭 某个连接等功能
　　mysql协议贯穿于应用程序与mysql服务器，最终解析为相关的mysql数据包, 授权包，注册包等
　　
　　当heisenberg服务器接收到SQL语句后，通过AST语法解析 解析成 DML,DCL,DDL类型以及相关列名的值等等，然后通过ServerRouter这一层，经过分库分表的切分，最终将切分好的语句放入对应数据结点进行执行
　　
　　分库分表的切分，为了满足各种通用性灵活性，使用了velocity和groovy 2种语法来支持，其中groovy是初始化表和库和映射关系的，只在加载时初始化一次；而velocity是用来渲染对应的分库和分表规则的。
　　
　　OK，知道了原理，那么开始说明如何使用分库分表吧
　　
2.heisenberg开发
Maven +JDK 部署好
 https://github.com/brucexx/heisenberg
下载到本地后，
Mvn package 之
　　
在本地target里会生成一个heisenberg-server-1.0.0.zip 文件

解压之 unzip  heisenberg-server-1.0.0.zip
进入conf目录
有下面几个目录
     conf
      ---log4j.xml
      ---rule.xml
      ---schema.xml
      ---server.xml
log4j.xml就不介绍了
  sql_route.log就是分库表切分的时间
  sql_execute.log 为sql总执行时间

server.xml

<system>     <property name="serverPort">8166</property>     <property name="managerPort">8266</property>     <property name="initExecutor">16</property>     <property name="timerExecutor">4</property>     <property name="managerExecutor">4</property>     <property name="processors">4</property>     <property name="processorHandler">8</property>     <property name="processorExecutor">8</property>     <property name="clusterHeartbeatUser">_HEARTBEAT_USER_</property>     <property name="clusterHeartbeatPass">_HEARTBEAT_PASS_</property>   </system>


serverPort为服务端口，即对上层应用的端口
managerPort为管理端口，即管理的监听端口，用于操作服务器一些配置等
initExecutor 为初始化的线程个数
timerExecutor 心跳执行线程个数
managerExecutor管理执行线程个数
processors应用接收处理器核数
processorHandler 应用接收处理类个数
processorExecutor 应用接收处理线程个数

clusterHeartbeatUser和clusterHeartbeatPass 不必改，用于集群的认证方式使用


<user name="brucexx">     <property name="password">st0078</property>     <property name="schemas">trans_shard</property>   </user>

Brucexx为自定义应用用户名，st0078为自定义应用密码
Schemas为自定义schema,具体见schema.xml中，

这里的schemas可为多个，以逗号分隔

白名单限制：


<quarantine>     <host name="1.2.3.4">       <property name="user">test</property>     </host>   </quarantine>



schema.xml配置
mysql数据源


<dataSource name="transDS" type="mysql">         <property name="location">             <location>10.58.49.14:8701/db$0-9</location>     </property>         <property name="user">root</property>         <property name="password">st0078</property>         <property name="sqlMode">STRICT_TRANS_TABLES</property>     </dataSource>

　　
这里指定的mysql的数据源，后面$0-9是一种自定义的缩略写法
也可以在property里面定义多个location，比如：

<property name="location">             <location>10.58.49.14:8701/db0</location> <location>10.58.49.14:8701/db1</location> <location>10.58.49.14:8701/db2</location>     </property>


　　
效果是一样的

Shard结点配置
Shard结点相当于一个逻辑结点，提供给外部相关的schema，对应于数据源有
主/备/灾，

<dataNode name="transDN">         <property name="dataSource">             <!-- 主库 -->             <dataSourceRef>transDS$0-9</dataSourceRef>             <!-- 备库 -->             <dataSourceRef>transSlaveDS$0-9</dataSourceRef>             <!-- 灾库 -->             <dataSourceRef>transSlaveDS$0-9</dataSourceRef>             <!-- slave,暂无 -->             <!-- dataSourceRef>ds_shard_slave$0-3</dataSourceRef -->         </property>         <property name="rwRule"><![CDATA[m:0,s:1]]></property>         <property name="poolSize">256</property>         <property name="heartbeatSQL">select user()</property>     </dataNode>


属性dataSource 第一个是主库，第二个备库，第三个灾库，需要多少配置多少个

读写分离规则rwRule，m和s代表读取的比例，表示主库读取为0,从库读取1，这样直接读写分离，如果是1:1的话相当读取各1：1的比例

池大小poolSize为到mysqlDB的连接数和心跳sql heartbeatSQL，无特殊需求保持不变

Schema配置

<schema name="trans_shard">           <table name="trans_online, trans_content, trans_tb " dataNode="transDN$0-9" rule="rule1" />     </schema>

 trans_shard 提供的schema,对应于server.xml中的名字
下面会有多个需要分库的表，
<table name="trans_online" dataNode="transDN$0-9" rule="rule1" />
这里必须要把需要分库分表的内容写出来，当然，如果不分库表也是可以的
　　
<table name=”tbxxx" dataNode="transDN0" ruleRequired=”false”/

rule.xml
　　分库分表规则配置，其中columns,dbRuleList,tbRuleList里面的列名要保持大写
　　
　　首先先上一个整体配置

<rule>     <tableRule name="rule1">         <columns>TRANS_ID</columns>     <dbRuleList>             <dbRule><![CDATA[#set($start=$TRANS_ID.length() - 2)##             #set($end=$TRANS_ID.length() - 1)##             $stringUtil.substring($TRANS_ID,$start,$end)]]>             </dbRule>         </dbRuleList>         <tbRuleList>             <tbRule><![CDATA[#set($start=$TRANS_ID.length() - 2)##              $stringUtil.substring($TRANS_ID,$start)]]></tbRule>         </tbRuleList>         <!-- 00-99 100个表,每个表属于哪个结点 Map<Integer,Set<String>> -->         <tbPrefix>                 <![CDATA[                           def map = [:];                         for (int i=0; i<10; i++) {                            def list = [];                             for (int j=0; j<10; j++) {                                 list.add(i+""+j);                             }                              map.put(i,list);                         };                         return map;                 ]]>         </tbPrefix>     </tableRule> </rule>

　　
　　其中dbRuleList 为分库规则
　　

<dbRuleList>             <dbRule><![CDATA[#set($start=$TRANS_ID.length() - 2)##             #set($end=$TRANS_ID.length() - 1)##             $stringUtil.substring($TRANS_ID,$start,$end)]]>             </dbRule>         </dbRuleList>

　　分库规则dbRuleList可以有多个dbRule，当第一个不满足时，可以用第二个，当然这个效率不好，如果有规则区分，尽量再写一个rule，
dbRule 最后的结果是表的前缀
比如分库分表 库名为db0-db9,那么这个dbRule渲染时
　　
取到TRANS_ID 这个为后，在脚本里计算出取倒数第2位为库后缀
比如上图的分库为



分表规则配置

<tbRuleList>             <tbRule><![CDATA[#set($start=$TRANS_ID.length() - 2)##              $stringUtil.substring($TRANS_ID,$start)]]></tbRule>         </tbRuleList>

这个和上面分库一样了，以倒数1，2位为库的后缀
如下图：




 有个潜规则就是
需要保证全局的表名不能重复
比如db0有个trans_tb00,db1就不能有叫trans_tb00的表

表初始化

<!-- 00-99 100个表,每个表属于哪个结点 Map<Integer,Set<String>> -->         <tbPrefix>                 <![CDATA[                           def map = [:];                         for (int i=0; i<10; i++) {                            def list = [];                             for (int j=0; j<10; j++) {                                 list.add(i+""+j);                             }                              map.put(i,list);                         };                         return map;                 ]]>         </tbPrefix>


需要初始化个表，其中key为db的下标索引，比如db0 的下标为0,
list为每个库里的表后缀名


目录是为了初始化定义这些库表

　　如何使用呢？
　　通过命令行





　　这里就不用讲了，wms_shard就是在server.xml里面配置的逻辑分库分表的数据源schema,应用只要访问这个就好了
　　


　　show tables;也可以看到自己的一些表信息
　　


　　ok.
　　
　　mysql> select * from t_user_id_map;
　　+-----------+---------------------------+-----------+------------+---------------------+---------------------+
　　| F_uid     | F_uname                   | F_enabled | F_user_id  | F_create_time       | F_modify_time       |
　　+-----------+---------------------------+-----------+------------+---------------------+---------------------+
　　| 105001050 | @8230762802717b6a723fe9cd |         1 | 1287824017 | 2014-03-10 15:38:44 | 2014-03-10 15:38:44 |
　　|     62000 |                           |         1 |  533885000 | 2014-03-26 23:02:31 | 2014-03-26 23:02:31 |
　　|     86000 |                           |         1 |  237406000 | 2014-03-27 01:04:23 | 2014-03-27 01:04:23 |
　　|     96000 |                           |         1 |  767684000 | 2014-03-27 00:30:32 | 2014-03-27 00:30:32 |
　　|    130000 |                           |         1 |  506552000 | 2014-03-27 15:57:31 | 2014-03-27 15:57:31 |
　　|    149000 |                           |         1 |  868483000 | 2014-03-27 15:50:09 | 2014-03-27 15:50:09 |
　　|    179000 |                           |         1 |  245626000 | 2014-03-26 21:33:46 | 2014-03-26 21:33:46 |
　　当没有指定分库分表规则时，是进行的全表扫描，当然我们可以通过学习
　　mysql> explain select * from t_user_id_map;
　　+-----------+-----------------------------------
　　| DATA_NODE | SQL
　　+-----------+-----------------------------------
　　| wmsDN[0]  |  select * from t_user_id_map_00_0
　　| wmsDN[0]  |  select * from t_user_id_map_00_1
　　| wmsDN[0]  |  select * from t_user_id_map_00_2
　　| wmsDN[0]  |  select * from t_user_id_map_00_3
　　| wmsDN[0]  |  select * from t_user_id_map_00_4
　　| wmsDN[0]  |  select * from t_user_id_map_00_5
　　| wmsDN[0]  |  select * from t_user_id_map_00_6
　　| wmsDN[0]  |  select * from t_user_id_map_00_7
　　| wmsDN[0]  |  select * from t_user_id_map_00_8
　　| wmsDN[0]  |  select * from t_user_id_map_00_9
　　| wmsDN[1]  |  select * from t_user_id_map_01_0
　　| wmsDN[1]  |  select * from t_user_id_map_01_1
　　| wmsDN[1]  |  select * from t_user_id_map_01_2
　　| wmsDN[1]  |  select * from t_user_id_map_01_3
　　| wmsDN[1]  |  select * from t_user_id_map_01_4
　　| wmsDN[1]  |  select * from t_user_id_map_01_5
　　| wmsDN[1]  |  select * from t_user_id_map_01_6
　　| wmsDN[1]  |  select * from t_user_id_map_01_7
　　| wmsDN[1]  |  select * from t_user_id_map_01_8
　　| wmsDN[1]  |  select * from t_user_id_map_01_9
　　| wmsDN[2]  |  select * from t_user_id_map_02_0
　　....
　　这边表很多，其中dataNode是我们里面对应的结点
　　
　　mysql> select * from t_user_id_map where f_uid=196606999;
　　+-----------+---------+-----------+-----------+---------------------+---------------------+
　　| F_uid     | F_uname | F_enabled | F_user_id | F_create_time       | F_modify_time       |
　　+-----------+---------+-----------+-----------+---------------------+---------------------+
　　| 196606999 |         |         1 | 749331999 | 2014-04-04 14:46:58 | 2014-04-04 14:46:58 |
　　+-----------+---------+-----------+-----------+---------------------+---------------------+
　　1 row in set (0.04 sec)
　　这边配置的是按F_uid最后三位分库分表的，dbRuleList配置的是倒数2，3位，
　　tbRuleList配置的是最后1位
　　
　　我们看下是怎么路由的
　　
　　mysql> explain select * from t_user_id_map where f_uid=196606999;
　　+-----------+---------------------------------------------------------+
　　| DATA_NODE | SQL                                                     |
　　+-----------+---------------------------------------------------------+
　　| wmsDN[99] |  select * from t_user_id_map_99_9 where f_uid=196606999 |
　　+-----------+---------------------------------------------------------+
　　1 row in set (0.03 sec)
　　
　　可以看到data_node --> wmsDN[99] ,分库位
　　t_user_id_map_99_9 对应的表
　　
　　
　　OK，先写到这里面，有什么问题随时欢迎交流！
