数据库设计及实现(PowerDesigner15+MS SQL Server 2000)

hongblue

　　摘要：本文主要以超市管理系统为例，讲述了如何使用PowerDesigner，进行数据库逻辑模型和物理模型的设计，并结合使用MS SQL Server2000进行数据库实现。
　　一、PowerDesigner15.1的下载与安装。
　　1、下载powerDesigner15.1
　　登录官方网站www.sybase.com，点击download项，下载powerdesigner15.1。选择中文站点如下图：

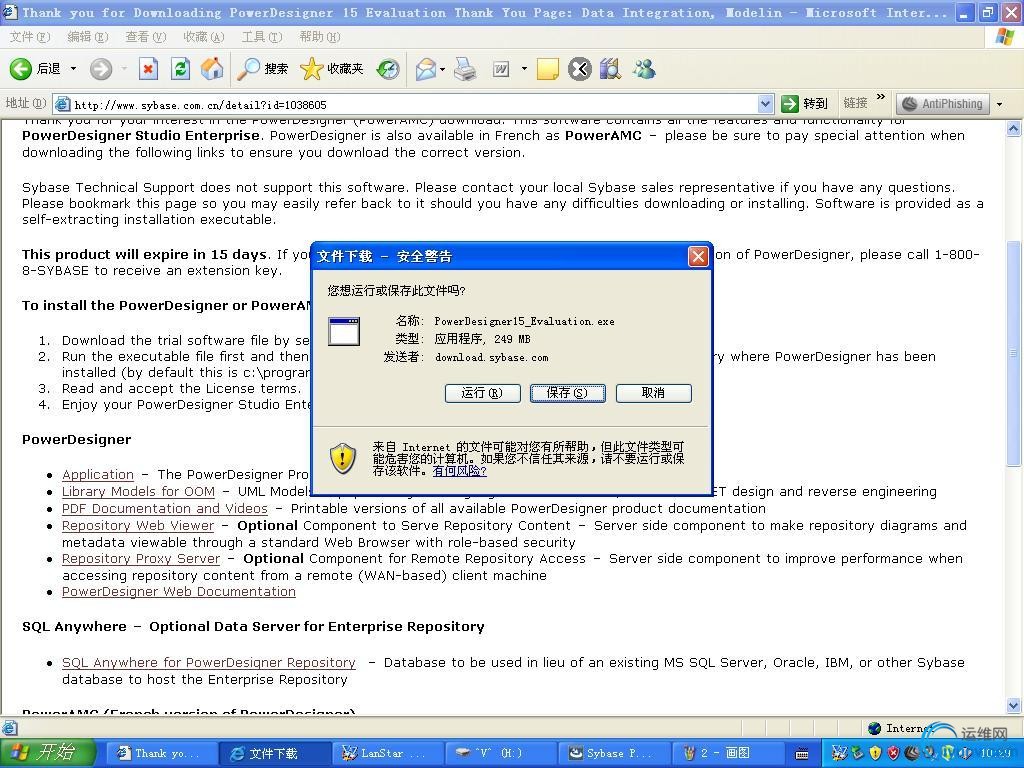

　　下载界面：

　　2、安装PowerDesigner

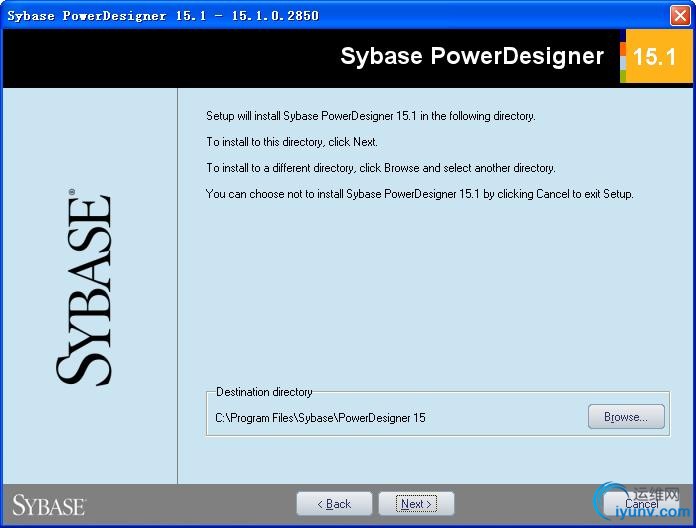

　　双击安装文件，选取协议的语言，选取路径（如图所示为默认路径）

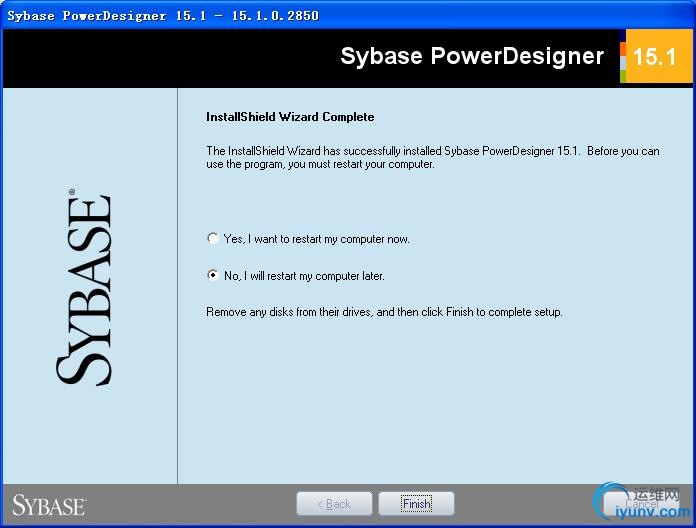

　　中间需要选择安装的组件等，直到安装结束，重启机器。

　　
　　二、使用PowerDesigner15.1进行数据库设计

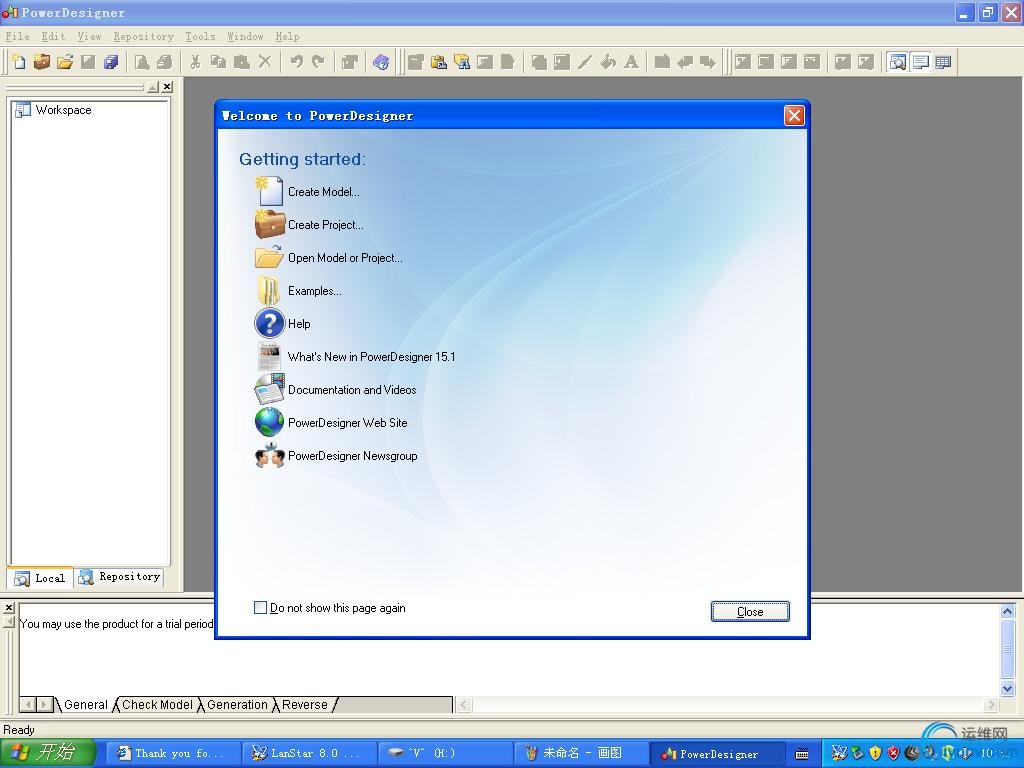

　　PowerDesigner15.1欢迎界面。
　　
　　
　　1、业务简介
　　以下以超市管理系统为例，进行介绍PowerDesigner的使用和设计实现。
　　超市管理系统的主要功能包含：
　　1）商品基本设置（商品明细、商品种类，计量单位、存放货架）
　　2）进货（进货单，进货详单。）
　　3）销售收银（销售单，销售详单。当插入销售详表数据时，触发器完成修改商品表的商品，数量=数量-销售数量）
　　4）统计功能（库存盘点、月盈利额）。
　　2、数据库逻辑模型设计
　　Create Module建立模型---->Information ----->Logical Data，如下图。
　　
　　
　　Model name命名为POS。
　　
　　
　　（1）建实体
　　设计如图的实体对象，双击可重新命名，并可以添加属性。如下图设计计量单位的属性。（属性如果是主码，选定P）

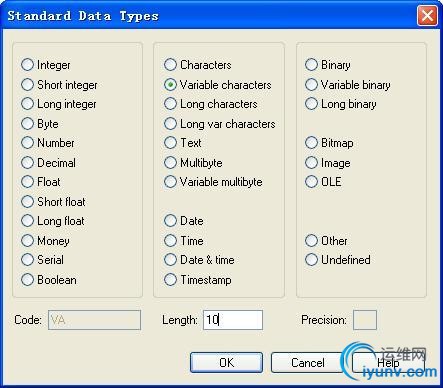

　　类型和长度的定义，可以选取，或通过“标准数据类型”面板设计。

　　（2）实体间的联系
　　实体间的联系可以使用“RelationShip”工具，在实体间从一方拖到另一方实现。属性面板进行添加。
　　1）例如：“计量单位”和“商品”间1-n的联系的设计过程

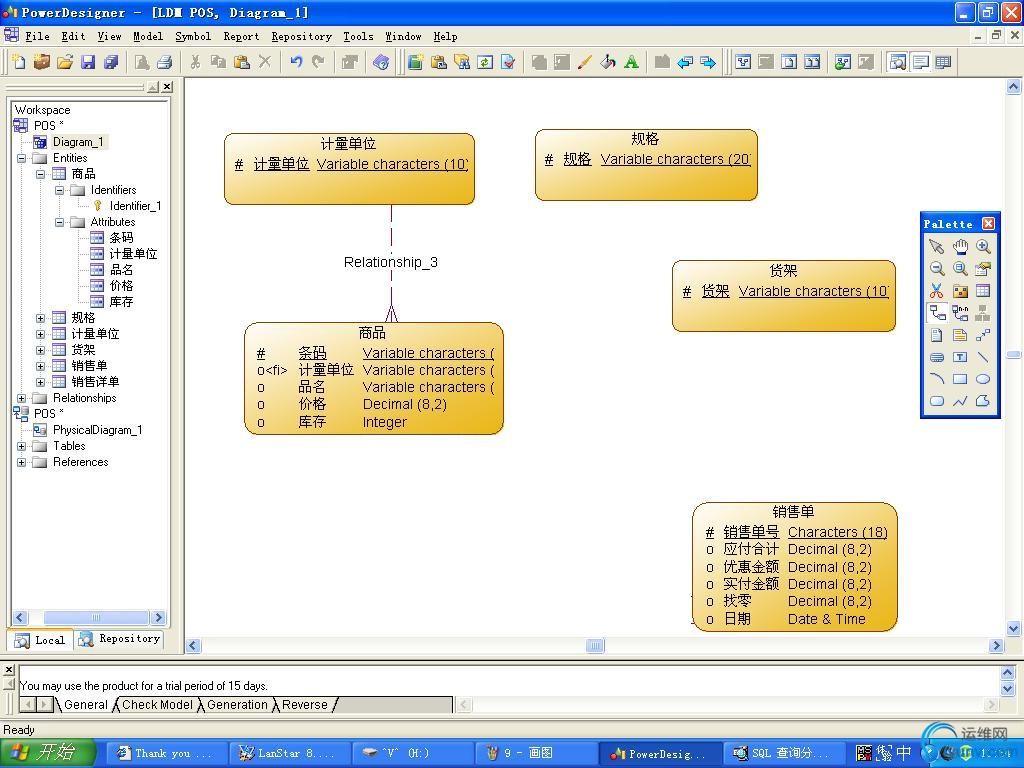

　　使用RelationShip工具从计量单位实体按下鼠标左键不松开，拖到“商品”实体，再释放左键。就会在两个实体间建立1-n的联系，注意会在n的一方实体内增加了1的一方实体的主键。
　　如下图所示的设计过程。
　　建立联系后如下图。

　　建立联系的实体，属性的变化。（n的一方增加了1的一方的主码）

　　2）例如在“商品”和“销售单”之间建立N-N的联系（使用n-n的RelationShip工具）

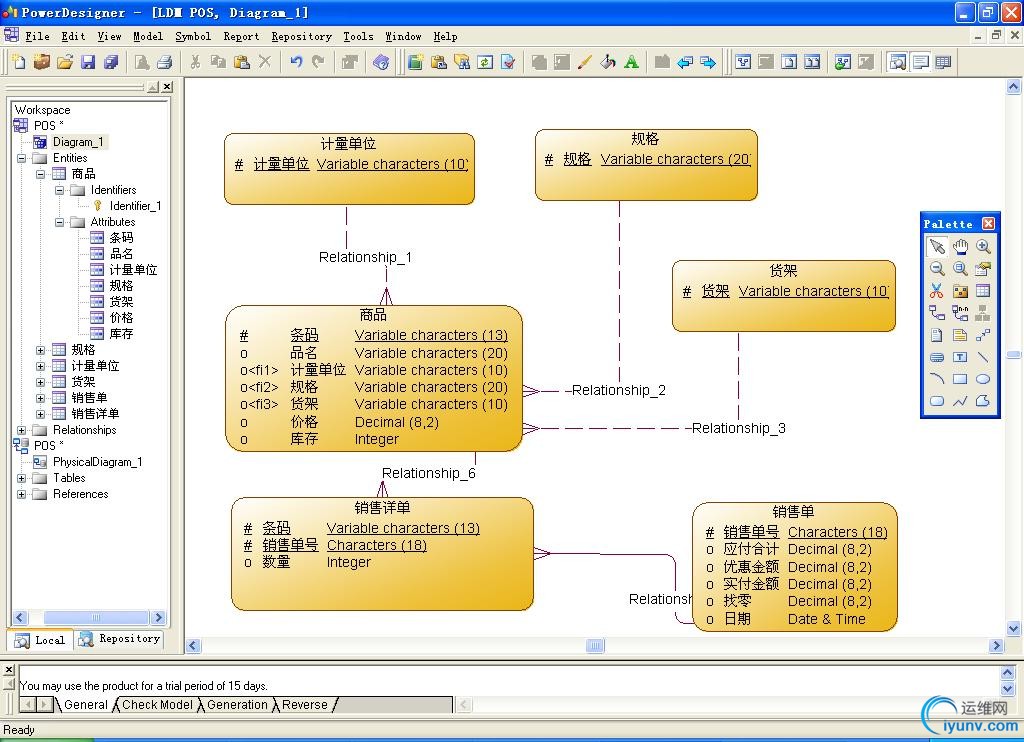

　　建立多对多的联系后，会产生一个新的关系，该关系加入了两个实体的主码，双击该实体，在其属性面板内可以修改关系名称，和添加新的属性（新关系“销售详单”内包含两方的主码外，需要添加“数量”属性）。
　　
　　
　　
　　
　　
　　3、物理模型设计
　　在物理模型设计过程中，主要把逻辑模型内实体和n-n类型的联系，使用“关系”工具实现。
　　
　　（1）设计所有的关系。

　　（2）设计关系间的联系。
　　
　　关系间的联系，实现关系的参照完整性约束。
　　关系之间的参照。

　　
　　
　　
　　三、在MS SQL Server2000平台上数据库实现。
　　
　　（1）在物理模型设计界面内，查看每个关系的SQL语句。
　　规格表的SQL源码。
　　
　　
　　商品表的SQL源码
　　
　　
　　
　　
　　（2）拷贝其SQL语句到查询分析器内进行执行。
　　
　　
　　总结：通过使用PowerDesigner这个强大的数据库辅助设计软件，可以轻松设计数据库逻辑模型和物理模型，并可以不断地修改完善，并结合自动生成SQL源码，轻松实现在不同的DBMS平台建立数据库。大大提高了数据库设计人员的工作效率。
