PXE 装机详解

2331321

===========================================================================
概述：

   在实际工作中，我们经常会遇到这样的情况：想要安装Linux但是计算机没有光驱，或者是有大批量的计算机需要同时安装Linux，如果通过光驱的方式一个个安装，不仅效率低，也不利于维护。这是时候你就需要PXE的强大功能了。本文就将讲解利用PXE自动化安装CentOS6和CentOS7的安装过程。

===========================================================================
1.安装原理

★安装流程

• 客户机从自己的PXE网卡启动，向本网络中的DHCP服务器索取IP
• DHCP服务器返回分给客户机IP
• 客户机向本网络中的TFTP服务器索取文件
• 客户机取得bootstrap文件后之执行引导文件完成引导
• 然后读取配置文件，通过TFTP服务器加载内核和文件系统
• 进入安装画面, 此时可以通过选择HTTP、FTP、NFS（这里以http为例）方式进行安装



★实现PXE网络安装必需的4个要素

• 客户机的网卡必须为PXE网卡
• 网络中必须要有DHCP和TFTP服务器，当然这两个服务器可以是同一台物理主机
• 所安装的操作系统必须支持网络安装。
• 必须要有FTP,HTTP,NFS至少一个服务器，当然也可以和DHCP和TFTP服务器同为一台物理主机

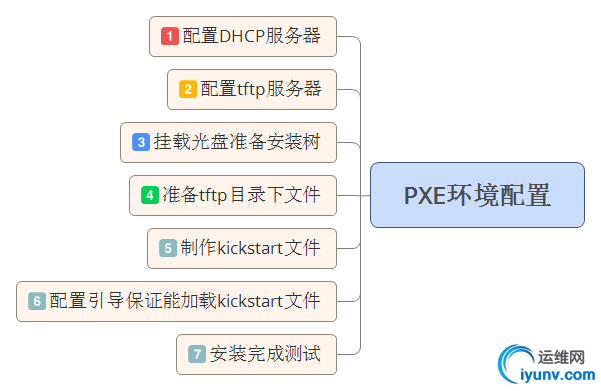

2.PXE配置流程图

3.实验环境描述：

• 这里我使用的dhcp和tftp服务器为同一台CentOS 7主机；

•



4.CentOS 7具体实现如下：
1）安装dhcp服务器，配置自定义作用域，如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14

[iyunv@centos7 ~]# yum install dhcp -y [iyunv@centos7 ~]# cd /etc/dhcp/ [iyunv@centos7 dhcp]# ls dhclient.d  dhcpd6.conf  dhcpd.conf [iyunv@centos7 dhcp]# cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example ./dhcpd.conf cp: overwrite ‘./dhcpd.conf’? y    [iyunv@centos7 dhcp]# vim dhcpd.conf subnet 10.1.0.0 netmask 255.255.0.0 {          range 10.1.252.151 10.1.252.161;      filename "pxelinux.0";      next-server 10.1.252.153; }

启动dhcp服务，验证端口（67/udp）是否处于监听状态

1 2 3 4 5 6 7 8 9 10 11 12 13 14

[iyunv@centos7 dhcp]# systemctl start dhcpd [iyunv@centos7 dhcp]# ss -unl State       Recv-Q Send-Q Local Address:Port               Peer Address:Port               UNCONN      0      0              *:67                         *:*                   UNCONN      0      0              *:68                         *:*                   UNCONN      0      0      127.0.0.1:323                        *:*                   UNCONN      0      0              *:31084                      *:*                   UNCONN      0      0              *:3031                       *:*                   UNCONN      0      0              *:514                        *:*                   UNCONN      0      0             :::69                        :::*                   UNCONN      0      0             :::50914                     :::*                   UNCONN      0      0             :::46863                     :::*                   UNCONN      0      0            ::1:323                       :::*                   UNCONN      0      0             :::514                       :::*

2）配置tftp服务器，如下：

1 2 3 4 5 6 7 8 9 10 11 12 13

[iyunv@centos7 ~]# yum install tftp-server tftp -y  # 安装 [iyunv@centos7 ~]# systemctl start tftp.socket      # 启动 [iyunv@centos7 dhcp]# ss -unl                       # 查看端口69/udp State       Recv-Q Send-Q Local Address:Port               Peer Address:Port               UNCONN      0      0              *:67                         *:*                   UNCONN      0      0              *:68                         *:*                   UNCONN      0      0      127.0.0.1:323                        *:*                   UNCONN      0      0              *:31084                      *:*                   UNCONN      0      0              *:3031                       *:*                   UNCONN      0      0              *:514                        *:*                   UNCONN      0      0             :::69                        :::*

3）准备安装树

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

[iyunv@centos7 ~]# mkdir /var/ftp/pub/CentOS7 [iyunv@centos7 ~]# mount -r /dev/cdrom /var/ftp/pub/CentOS7 [iyunv@centos7 ~]# df Filesystem     1K-blocks     Used Available Use% Mounted on /dev/sda2       41922560  1017984  40904576   3% / devtmpfs          477776        0    477776   0% /dev tmpfs             500644        0    500644   0% /dev/shm tmpfs             500644    13168    487476   3% /run tmpfs             500644        0    500644   0% /sys/fs/cgroup /dev/sda3       20961280 12449428   8511852  60% /usr /dev/sda1         496300   192472    303828  39% /boot /dev/sda6        5094652    11284   5022748   1% /testdir tmpfs             100132        0    100132   0% /run/user/0 /dev/sr0         7587292  7587292         0 100% /var/ftp/pub/CentOS7  # 挂载成功 [iyunv@centos7 CentOS7]# ls CentOS_BuildTag  EFI  EULA  GPL  images  isolinux  LiveOS  Packages  repodata   RPM-GPG-KEY-CentOS-7  RPM-GPG-KEY-CentOS-Testing-7  TRANS.TBL [iyunv@centos7 CentOS7]# systemctl start vsftpd # 启动ftp服务

4）准备/var/lib/tftpboot下文件

1 2 3 4 5 6 7 8 9 10 11 12 13

# 我们需要安装syslinux程序包，它会提供 pxelinux.0 文件，然后复制到其目录下； [iyunv@centos7 dhcp]#  yum install syslinux -y [iyunv@centos7 dhcp]# cp /usr/share/syslinux/pxelinux.0  /var/lib/tftpboot/ # 挂载关盘，复制光盘中images/pxeboot下的文件（为pxe安装专用的内核等文件） [iyunv@centos7 ~]# cp /var/ftp/pub/CentOS7/images/pxeboot/{initrd.img,vmlinuz} /var/lib/tftpboot/ [iyunv@centos7 ~]# ls /var/lib/tftpboot/ initrd.img  pxelinux.0  vmlinuz # 复制syslinux程序包下的文件，分别为基于链式方式引导文件，内存磁盘引导项，菜单项，内存当磁盘的模拟文件 [iyunv@centos7 ~]# cp /usr/share/syslinux/{chain.c32,mboot.c32,menu.c32,memdisk}  /var/lib/tftpboot [iyunv@centos7 ~]# ls /var/lib/tftpboot/ chain.c32  initrd.img  mboot.c32  memdisk  menu.c32  pxelinux.0  vmlinuz

  在/var/lib/tftpboot下创建为menu.c32提供菜单的配置文件（菜单加载时用到的配置文件信息）

1 2 3 4 5 6 7 8 9 10 11

[iyunv@centos7 tftpboot]# mkdir pxelinux.cfg [iyunv@centos7 tftpboot]# vim pxelinux.cfg/default default menu.c32         prompt 5      timeout 30      MENU TITLE CentOS 7 PXE      LABEL linux      MENU LABEL Install CentOS 7 X86_64      KERNEL vmlinuz      APPEND initrd=initrd.img inst.repo=ftp://10.1.252.153/pub/CentOS7/

5.此时，如果我们想手动安装，到这步就已经可以了，不防我们先测试一下
  1）新建一个虚拟机，网卡改到和10.1.252.153同一网络，如下


  2）启动此虚拟机，可以看到能正常获取到IP地址，并显示我们自己设定的安装界面，如下：

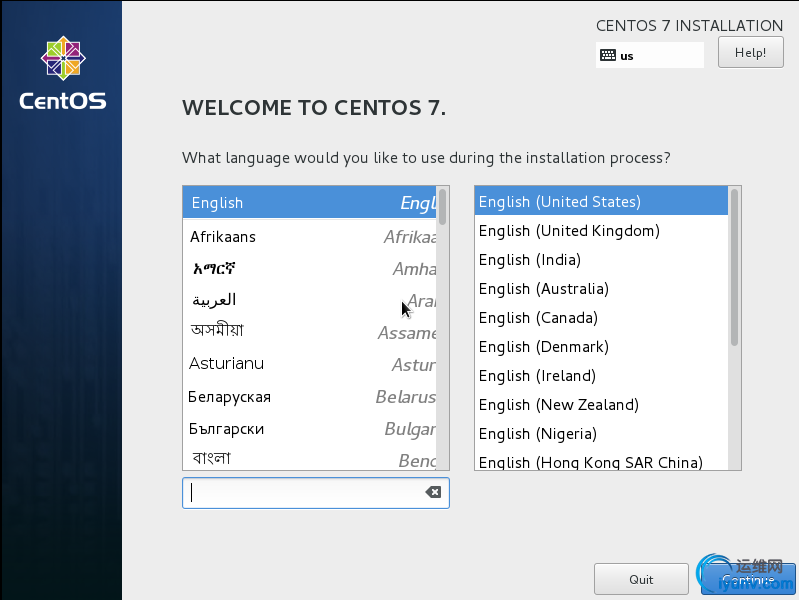

  3）5s钟之后开始加载程序，然后进入到手动安装界面，如下：
