pxe结合kickstart文件实现全自动化安装

2331321

PXE是什么?
PXE(preboot execute environment，预启动执行环境)是由Intel公司开发的最新技术，工作于Client/Server的网络模式，支持工作站通过网络从远端服务器下载映像，并由此支持通过网络启动操作系统，在启动过程中，终端要求服务器分配IP地址，再用tftp（trivial file transfer protocol）或mtftpmulticast trivial file transfer protocol)协议下载一个启动软件包到本机内存中执行，由这个启动软件包完成终端（客户？）基本软件设置，从而引导预先安装在服务器中的终端操作系统。PXE可以引导多种操作系统。如：Windows95/98/2000/windows2003/windows2008/winXP/win7/win8,linux等。

什么情形使用PXE系统安装?
在实际工作中，我们经常会遇到这样的情况：想要安装Linux但是计算机没有光驱，或者是有大批量的计算机需要同时安装Linux，如果通过光驱的方式一个个安装，不仅效率低，也不利于维护。这是时候你就需要PXE的强大功能了。

硬件支持:
网卡必须可通过网络引导启动， 具体实现的是可获取到来自dhcp服务器上分配的ip地址， 并且可充当tftp服务端的客户端，去加载内核等文件。 早期网卡可能默认不支持这种功能， 但是现在几乎所有的网卡都支持这个功能。

需要搭建服务:
1>. dhcp服务器
2>. tftp-server 服务器
3>. ftp或则httpd服务 (用来提供yum仓库、kickstart文件)

下面通过pxe结合kickstart文件实现真正的全自动化安装centos7操作系统

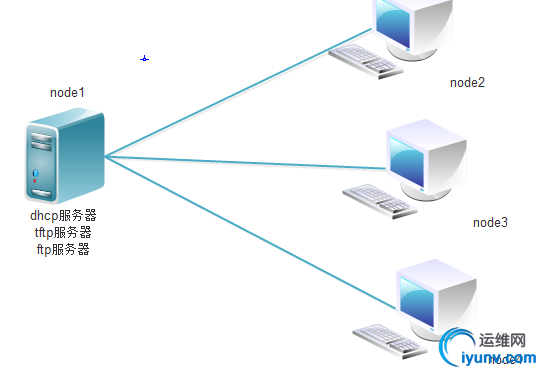

实验拓扑图:

注意: dhcp、tftp、ftp(httpd)服务器可以放在不同服务器之上，这里简化。

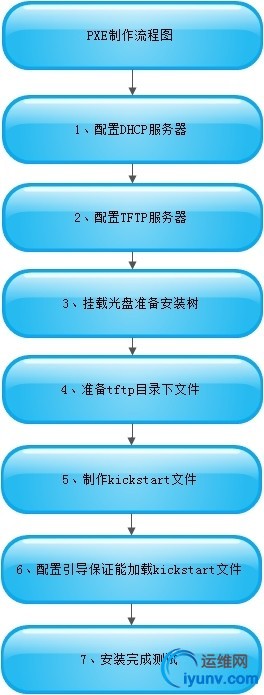

流程图:

实验步骤:
搭建dhcp服务器:

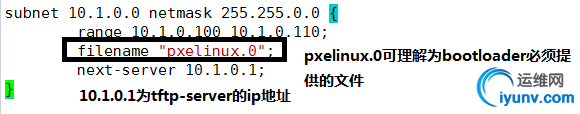

1>. 修改配置文件/etc/dhcp/dhcpd.conf


2>. 启动dhcp服务器

1	systemctl start dhcpd

搭建tftp-server服务器。
1>. 安装程序包：

1	yum install -y tftp-server

2>. tftp-server生成的配置文件。

1 2 3 4 5 6 7 8 9 10 11

/etc/xinetd.d/tftp /usr/lib/systemd/system/tftp.service /usr/lib/systemd/system/tftp.socket /usr/sbin/in.tftpd /usr/share/doc/tftp-server-5.2 /usr/share/doc/tftp-server-5.2/CHANGES /usr/share/doc/tftp-server-5.2/README /usr/share/doc/tftp-server-5.2/README.security /usr/share/man/man8/in.tftpd.8.gz /usr/share/man/man8/tftpd.8.gz /var/lib/tftpboot

3>. 提供特定的内核、initrd.img、bootloader等文件。
提供bootloader文件: pxelinux.0  chain.c32  mboot.c32  memdisk  menu.c32
以上这些文件由syslinux程序包提供。
yum install -y syslinux , 则可生成以上文件。

vmlinuz (内核文件) 、initrd.img则由光盘目录下的images/pxeboot/目录下的文件提供。

1 2	[iyunv@node1 tftpboot]# ls /var/lib/tftpboot/ chain.c32  initrd.img  mboot.c32  memdisk  menu.c32  pxelinux.0  pxelinux.cfg  vmlinuz

4>. 在/var/lib/tftpboot/目录下， 创建pxelinux.cfg目录

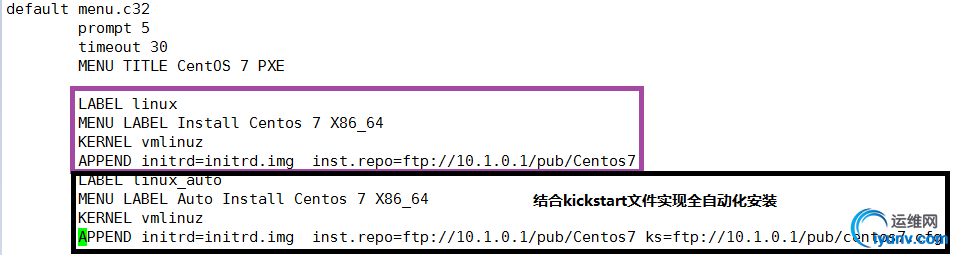

1 2	mkdir /var/lib/tftpboot/pxelinux.cfg vim /var/lib/tftpboot/pxelinux.cfg/default

5>. 启动tfpd.server服务

1	]# systemctl start tftp.socket

搭建ftp服务器， 提供安装源(类似于光盘)、kickstart文件。
1>. 搭建ftp-server服务器。

1	]# yum install -y vsftpd

2>. 将光盘文件挂载至/var/ftp/pub/Centos7目录下。

1	mount /dev/cdrom /var/ftp/pub/Centos7/

3>. 将kickstart文件复制到/var/ftp/pub/目录下。

1	cp centos7.cfg /var/ftp/pub/

4>. 启动ftp服务器。
]# systemctl start vsftpd

kickstart文件如何生成?

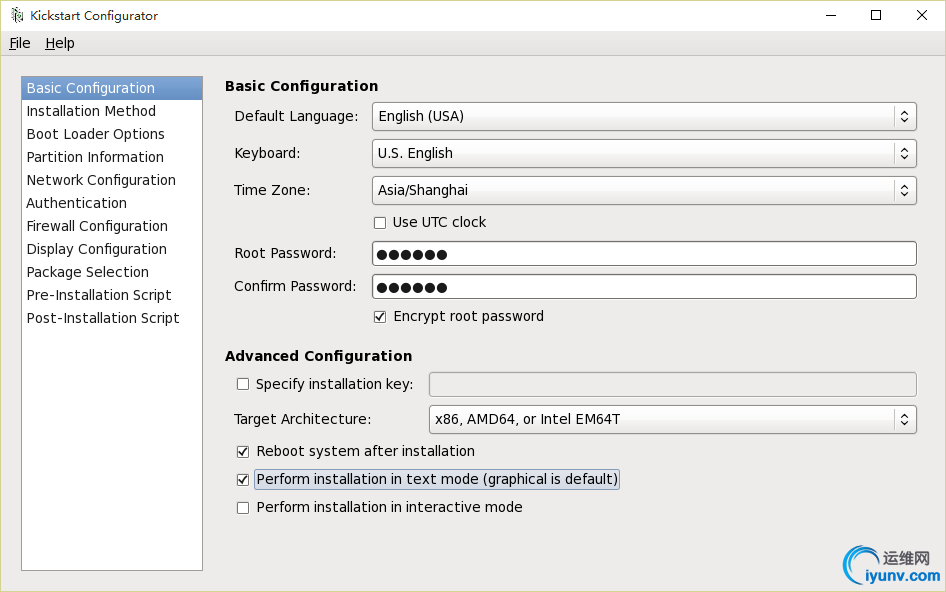

在图形化界面下安装system-config-kickstart工具包, 执行system-config-kickstart命令打开图形化配置界面。
如下:



客户端测试；(node2节点)

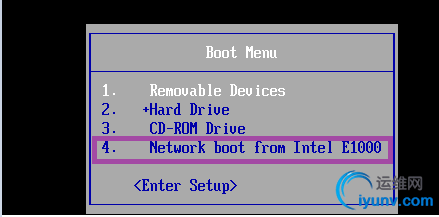

1>. 选择网络引导.

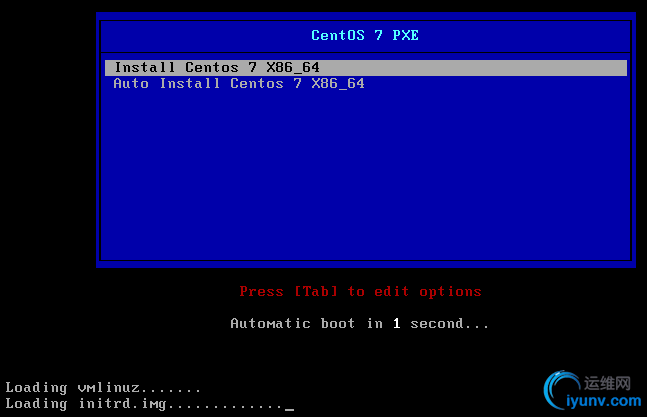

2>.


3>. 后面测试结果正确,可实现自动化安装。
