LVS-net实验

2331321

一、LVS基本情况

   lvs:Linux Virtual Server，是一种负载均衡集群，其主要是由工作在内核的ipvs与用户空间的命令行工具ipvsadm组成。支持TCP,UDP,AH,EST,AH_EST,SCTP等诸多协议。
   lvs-type：

      lvs-nat
lvs-dr（direct routing）
lvs-tun（ip tunneling）
lvs-fullnat

   lvs scheduler：
    静态方法：仅根据算法本身进行调度
            RR：round robin，轮调
WRR：weighted rr，加权轮调
SH：source hash，源地址hash，实现session保持的机制，将来自于同一个IP的请求始终调度至同一RS
DH：destination hash，将对同一个目标的请求始终发往同一个RS
动态方法：根据算法及各RS的当前负载状态进行调度
LC：Least Connection   最少连接数
Overhead=Active×256+Inactive
WLC：Weighted LC    加权最少连接数
Overhead=（Active×256+Inactive）/weight
SED：Shortest Expect Delay  最短期望延迟，WLC算法的改进
Overhead=（Active+1）×256/weight
NQ：Never Queue
SED的算法改进
LBLC：Locality-Based LC，即为动态的DH算法，基于本地的最少连接数
正向代理情形下的cache server调度；
LBLCR：Locality-Based Least Connection with Replication，带复制功能的LBLC算法
二、命令行管理工具ipvsadm的用法

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45

ipvsadm的用法：     管理集群服务     增加，修改     ipvsadm -A|E -t|u|f service-address [-s scheduler]     删除     ipvsadm -D -t|u|f service-address         service-address：         tcp：-t ip：port         udp：-u ip：port         fwm：-f mark（防火墙标记）         -s scheduler：         默认为wlc算法     管理集群服务的RS     增加，修改         ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight] [-x upper] [-y lower]     删除         ipvsadm -d -t|u|f service-address -r server-address         server-address：         ip[:port]         lvs-type：             -g：gateway，dr         -i：ipip,tun         -m：masquerade，nat     清空所有和查询     ipvsadm -C     ipvsadm -L|l [options]         -n：numeric，基于数字格式显示地址和端口         -c：connection，显示当前已建立的ipvs连接         --stats：显示统计数据         --rate：速率         --sort：排序         --exact：显示精确值，不做单位换算     保存和重载：     ipvsadm -R        重载     ipvsadm -S [-n]     保存     置零计数器：     ipvsadm -Z [-t|u|f service-address]

三、实验环境

1 2 3 4

Client：本机windows7 Director：CentOS 7.1 RealServer：node1，node2均为CentOS6.7 其中vip为公网地址（实验为内网），dip与rip为内网地址

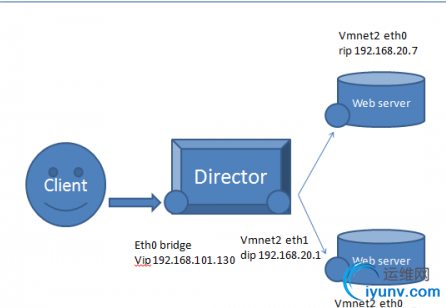

拓扑如下：


确保node1，与node2的web服务正常

1 2 3 4

[iyunv@192 ~]# curl http://192.168.20.7 <h1>this is node1 <\h1> [iyunv@192 ~]# curl http://192.168.20.8 <h1>this is node2 <\h1>

切记，一定要iptables放行或清空规则，并关闭selinux。

1 2 3 4

[iyunv@192 ~]# vim /etc/sysctl.conf net.ipv4.ip_forward = 1             #加入这行 [iyunv@192 ~]# sysctl -p net.ipv4.ip_forward = 1

四、定义ipvsadm

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

#定义集群服务 [iyunv@192 ~]# ipvsadm -A -t 192.168.101.130:80 -s rr [iyunv@192 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  192.168.101.130:80 rr #定义RS [iyunv@192 ~]# ipvsadm -a -t 192.168.101.130:80 -r 192.168.20.7 -m [iyunv@192 ~]# ipvsadm -a -t 192.168.101.130:80 -r 192.168.20.8 -m [iyunv@192 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  192.168.101.130:80 rr   -> 192.168.20.7:80              Masq    1      0          0            -> 192.168.20.8:80              Masq    1      0          0 #在定义RS是IP后加PORT，可做端口映射

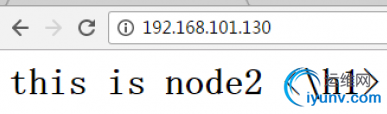

五、测试

1 2 3 4 5 6 7

[iyunv@192 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  192.168.101.130:80 rr   -> 192.168.20.7:80              Masq    1      0          3            -> 192.168.20.8:80              Masq    1      0          2

可以看到，轮询的结果。

六、保存配置，清空，并恢复

1 2 3 4 5 6 7

[iyunv@192 ~]# ipvsadm-save > /etc/sysconfig/ipvsadm [iyunv@192 ~]# ipvsadm -C [iyunv@192 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn [iyunv@192 ~]# ipvsadm -R < /etc/sysconfig/ipvsadm

七、其他配置实例

1 2 3 4 5 6 7 8

#改变调度算法为sh [iyunv@192 ~]# ipvsadm -E -t 192.168.101.130:80 -s sh #做端口地址转换 [iyunv@192 ~]# ipvsadm -e -t 192.168.101.130 -r 192.168.20.7:8080 -m #删除集群中的RS [iyunv@192 ~]# ipvsadm -d -t 192.168.101.130 -r 192.168.20.7:8080 #删除集群服务 [iyunv@192 ~]# ipvsadm -D -t 192.168.101.130:80
