RIP路由协议基本配置

2331321 · 发表于 2016-11-8 09:35:15

【实验名称】

   RIP路由协议基本配置。

【实验目的】

掌握在路由器上如何配置RIP路由协议。

【背景描述】

假设在校园网在地理上分为2个区域，每个区域内分别有一台路由器连接了2个子网，需要将两台路由器通过以太网链路连接在一起并进行适当的配置，以实现这4个子网之间的互联互通。为了在未来每个校园区域扩充子网数量的时候，管理员不需要同时更改路由器的配置，计划使用RIP路由协议实现子网之间的互通。【需求分析】两台路由器通过快速以太网端口连接在一起，每个路由器上设置2个Loopback端口模拟子网，在所有端口运行RIP路由协议，实现所有子网间的互通路由器 2台【预备知识】路由器的工作原理和基本配置方法，距离矢量路由协议，RIP工作原理和配置方法

【实验原理】

RIP（RoutingInformation Protocols，路由信息协议）是应用较早、使用较普遍的IGP（Interior Gateway Protocol，内部网关协议），适用于小型同类网络，是典型的距离矢量（distance-vector）协议。 RIP把每经过一个路由器称为经过了一跳，而每经过一跳，RIP就会将他的度量值（metric）加1，这样的话，跳数越多的则路径越长，而RIP会优先选择一条到达目标网络跳数少的路径，他支持的最大跳数是15跳，超过则被认为是不可达。 RIP在构造路由表时会使用到3种计时器：更新计时器、无效计时器、刷新计时器。它让每台路由器周期性地向每个相邻的邻居发送完整的路由表。路由表包括每个网络或子网的信息，以及与之相关的度量值。

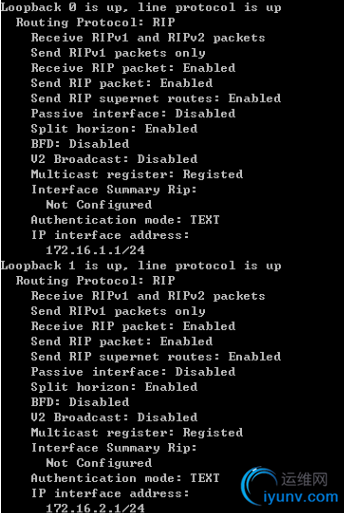

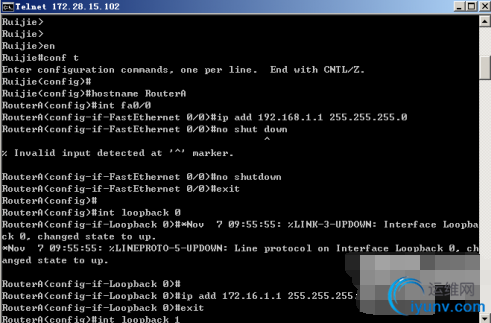

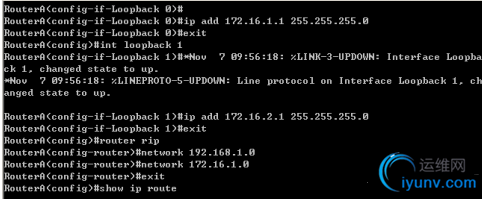

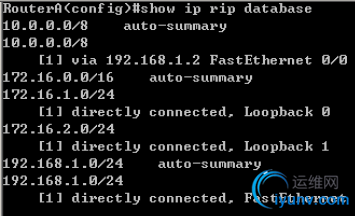

【实验步骤】
