    第九章 CentOS上配置Cacti监控MySQL

前言：在企业网络运维过程中，管理员必须随时关注服务器和网络的运行状况、以便及时发现问题，尽可能减少故障的发生。当网络中的设备、服务器等数量较多时，为了更加方便、快捷的获得各种监控信息，通常会借助于一些集中检测软件。本章将以著名的Cacti套件为例，介绍服务器集中监控体系的构建和使用。

一、Cacti官方简介：

1、Cacti是通过 snmpget来获取数据，使用 RRDtool绘画图形，而且你完全可以不需要了解RRDtool复杂的参数。它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。界面友好。软件 Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件，除了基本的Snmp流量跟系统资讯监控外，Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。

2、Cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。

3、Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如:主机名、主机ip、snmp团体名、端口号、模板信息等变量。

4、snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中(在cacti根目录的rra文件夹下)。rrdtool对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件(Round Robin Archive)，它能够存储的数据笔数在创建时就已经定义。

5、工作原理，如下图所示：

二、服务器配置（主控端-Cacti）

1、安装Net-SNMP、RRDtool等支持软件

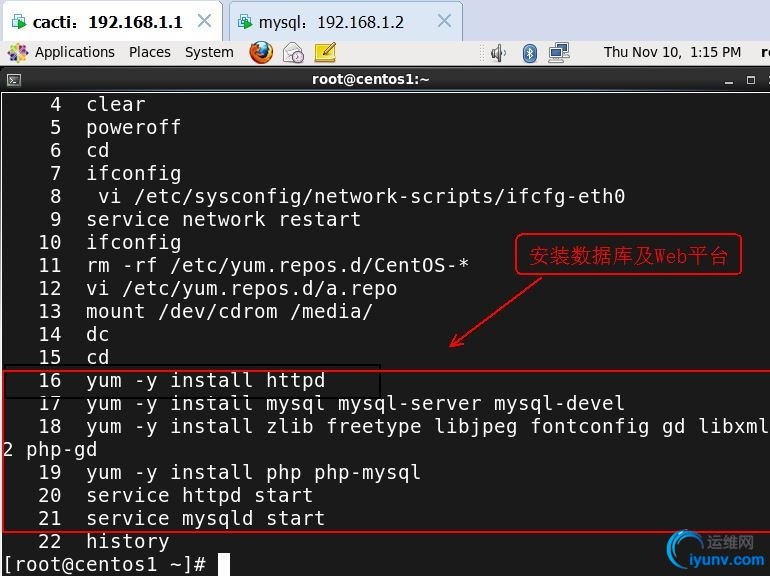

1）构建数据库及web平台（不再详细编译安装，直接yum安装并配置LAMP平台）

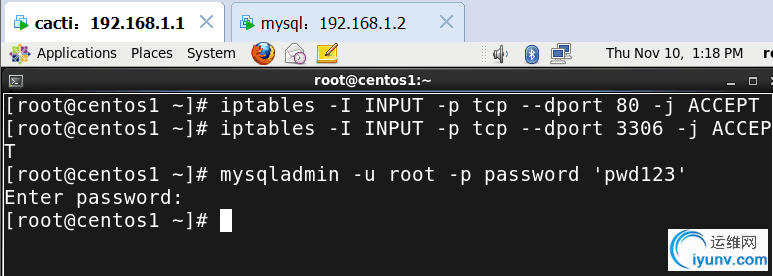

配置防火墙策略并修改mysql密码：

2）测试LAMP平台

编写一个php测试页，Vim  /var/www/html/test.php，内容如下：

在浏览器上访问，如果出现下面的页面，说明配置成功。

3） 安装net-snmp-utils软件包

Cacti平台通过snmp协议采集检测数据，这些工具程序由net-snmp-utils软件包提供，所需安装的软件及依赖包如下所示：

1） 安装rrdtool软件包（Rrdtool软件包主要用于数据记录和图表绘制。）

首先安装依赖包：

安装rddtool源码包：

2、部署cacti，设置数据库连接

1）部署cacti源码包（将下载的cacti源码包释放到web服务器的网页目录）

添加一个用来读写检测数据的用户账户，并调整目录的属主，以便正常读取及写入数据。

2） 建立数据库，表结构（创建用于cacti监测平台的数据库，并授权一个数据库用户cacti，然后使用cacti源码目录下的cacti.sql脚本，导入预设的各种数据表）

验证数据库是否导入：

3） 调整cacti配置文件

3、 cacti的安装

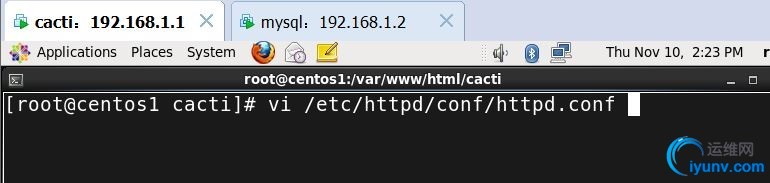

1） 调整httpd配置（设置好网站根目录、自动索引页、默认字符集等相关参数，然后重载httpd服务）

行号，注释截图如下：

1） 初始化cacti系统

在浏览器中输入192.168.1.1，根据提示进行安装

到此为止服务器配置完成了，下面开始配置一台linux客户端（mysql192.168.1.2），然后使用cacti监控客户端。

三、 配置客户端（被控端snmpd）

实现思路如下：

A、无论是路由器、交换机、还是linux或windows服务器，只要正确支持SNMP协议，并允许Client服务器采集数据，就能够对其进行监测。

B、下面仅介绍在linux服务器中启用SNMP支持并设置共同体名的简单方法。

C、ps：共同体名，值的是一种验证机制，所有的client都必须使用同一个共同体名，就像我们之前学习的hsrp的组一样，只有组号相同才能是一个组的，这里也是如此，只有共同体名相同的时候，Cacti才能通过这个共同体名对client进行监控。

D、需要安装net-snmp、lm_sensors软件包，然后通过修改其配置文件/etc/snmp/snmpd.conf，并启动snmpd服务，并建立规则，默认监听UDP的161号端口。

修改第41行:192.168.1.1指的是Cacti的服务器IP（默认是default），表示允许其查询本机数据，

public指的就是共同体名，用来识别及验证

修改第62行 : all表示开放所有的SNMP查询权限（默认是SystemView）

修改第85行: 去掉注释之后，以便支持各种查询。

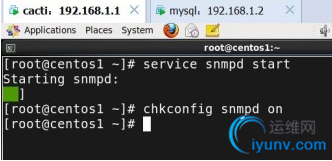

开启服务，配置防火墙策略

四、 使用cacti的web控制台

实现步骤：

A、登录Web控制台

B、添加被控设备/主机，设置监控项目

C、生成监测图像

D、定期采集监测数据

E、查看监测结果

1、 登录web控制台

在浏览器中输入192.168.1.1

2、添加被控设备/主机，设置监控项目

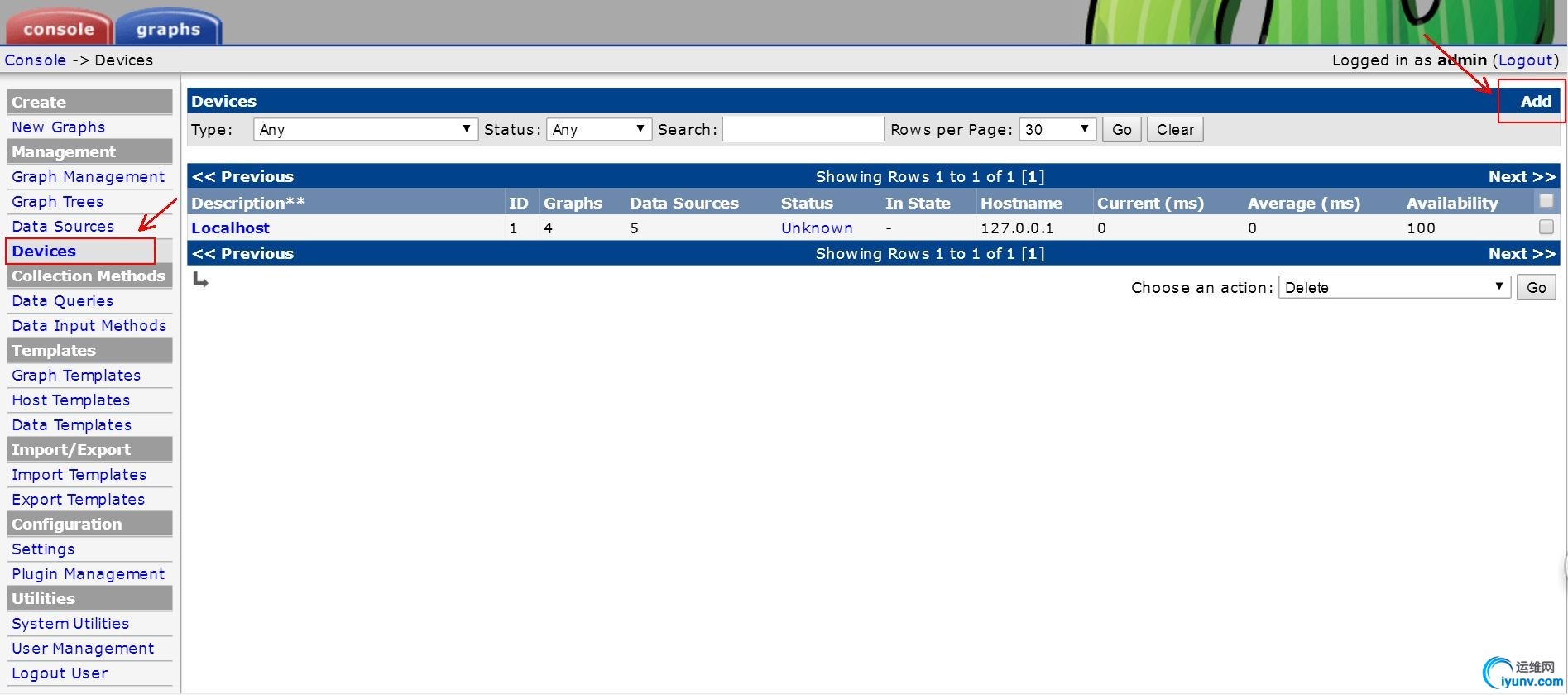

1）单击导航栏中的“management（管理）”下的“devices（设备）”，可以管理被控设备或主机。点击devices---Add

修改五个地方，如下图

然后单击右下角的“create”创建，将自动连接目标执行snmp查询

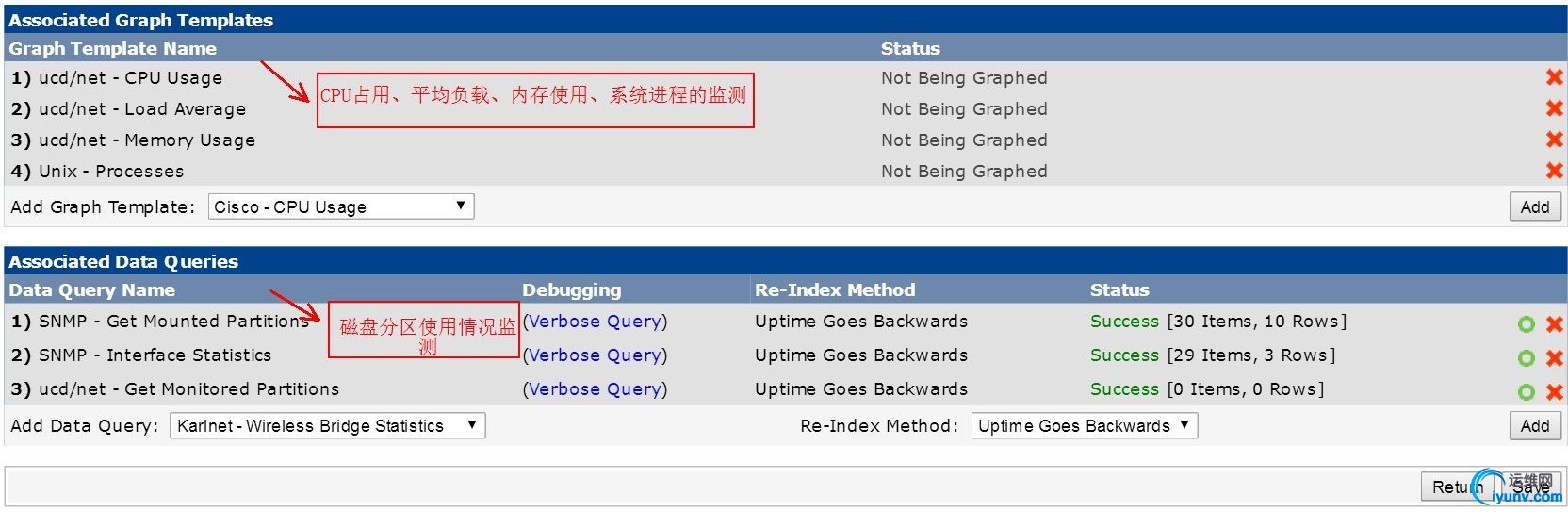

2） 设置要监测的项目

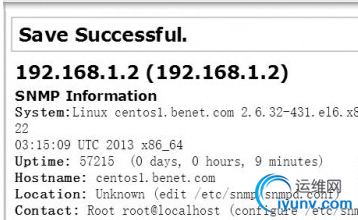

成功连接被控端后会看到save successful提示，如下图：

添加项的时候选择页面右侧的add，完成之后点击右下方的save按钮保存

3、 生成检测图像

1） 创建图像

单击导航栏中create下的new graphs（图表），选择被控端，选中最需要的图像条目，最后单击下方的create按钮完成创建。

2） 添加图像至监测树

单击导航栏中的management下的graph trees，在单击default tree就可以对默认的图像监测树进行管理。

单击右侧的add，可以向监测树种添加“树项目”，完成之后点击create，并点击save保存。

4、 定期采集监测数据

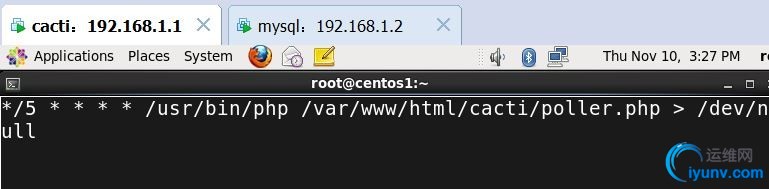

Cacti系统通过poller.php页面采集监测数据，可以结合计划任务定期采集（默认的刷新间隔是5分钟）

/usr/bin/php /var/www/html/cacti/poller.php

注意：

1、如果有时候采集不到数据，可以刷新缓存，并添加参数--force强制采集

2、执行完成之后，会出现很多的提示信息，一般情况下是指时区不正确，

由于是php报错，因此我们修改php的主配文件（946行）来解决。建议将时区改为Asia/Chongqing。

5、 查看监测结果

单击cacti管理控制台左上方的graphs标签，然后展开左侧的default tree树，选择被控主机后即可看到各监测图像。

以上是我截取的一些图表，可以参考。

五、 安装percona-mysql-monitor插件

Cacti工具默认的模板只能监控机器的cpu，内存和磁盘等信息，如果想要监控mysql，就需要安装插件，操作如下。

1）解压缩软件到目标位置

2）在mysql数据库授权用户，并配置防火墙策略

3）为设备添加项目

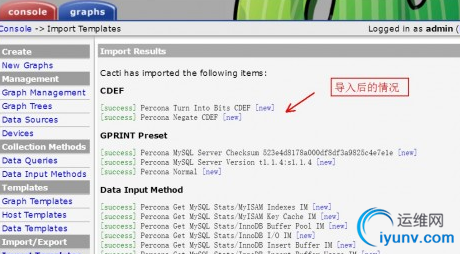

在Cacti管理界面中进行添加，点击Consose——Import Templates——选择文件，将宿主机下的压缩目录解压到一个文件夹内，

选择解压后的cacti\templat目录下的cacti_host_template_percona_mysql_server_ht_0.8.6i-sver1.1.4.xml，

最后单击import导入。

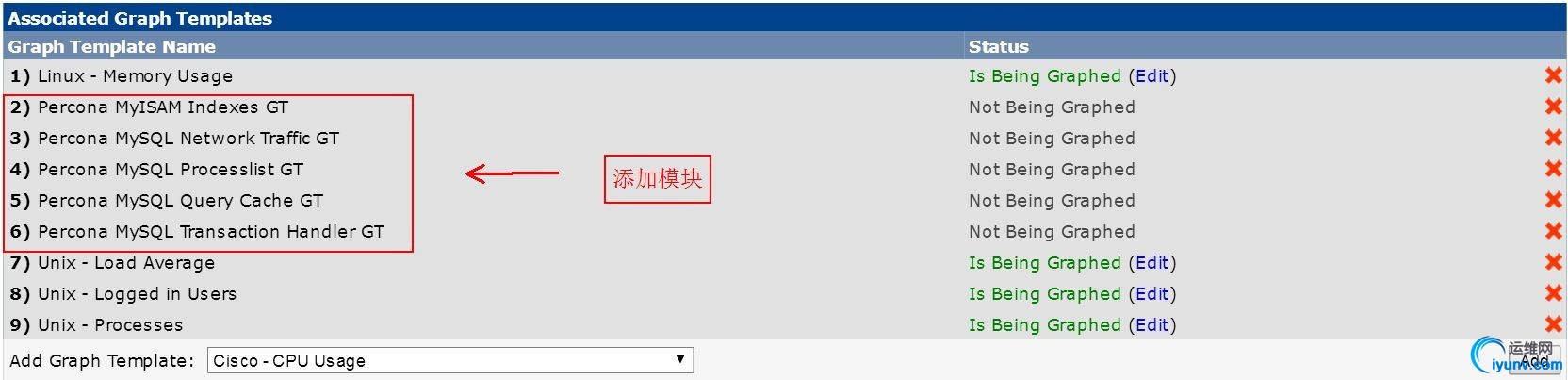

4） 根据需求添加模板

5） 创建图像

6）重新采集，或者默认等5分钟

7） 查看监测结果

总结：在实际工作中，我们可以根据需求，灵活运用Cacti，使自己的工作更方便快捷。
