Juniper-SSG系列之PBR（策略路由）配置终结篇

533442

各位，好
这一个周末似乎过的非常快，因为有太多客户的售后问题需要积极的配合处理，总之，工程师专职做好技术的时代已经一去不复返了，很多时候我们要担任太多原厂的角色，而且不仅仅只是华为、华三、思科。


此篇分享中，也集中比对了华为的配置思路、山石网科防火墙的配置思路，有利于大家触类旁通，花各位几分钟研读，也非常欢迎多多斧正，今天给大家分享的一个配置实例是30岁左右的网工非常喜欢的系列，Juniper-SSG系列的策略路由配置实例。该场景在企业级组网中经常使用，所以务必请大家多多拍砖，万分感谢

演示环境
固件版本: 6.2.0r6.0 (Firewall+VPN)

设备型号：SSG-320

演示拓扑：

LAB-需求：

• SSG接入双ISP接入商，VPN使用CTC线路与上海各区域建立ipsec-vpn

• SSG为网关角色，并使用策略路由完成特定流量（114.102的主机）调整（缺省指向BGP出口）为CTC出口。



LAB-网络规划：【这里在测试环境，可能让大家会有所疑问】

• BGP测试公网：172.16.102.0/24【等同于：114.1.1.100/24】

• CTC测试公网：172.16.103.0/24【同上】

• 内网：172.16.114.0/24【等同于：192.168.1.0/24】

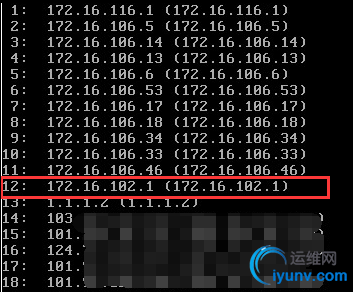

当前PC-A的到公网的路由跟踪图如下：

试用场景：

• 如本章介绍，适用在多网络接入商的场景

• 部署在内网，上游存在多个防火墙设备或waf设备、负载设备等，需要在特定的流量进行调整的网关设备上

• 第三方运营商，PBR在这个场景中用于保证电信、联通等原进原出

• 旁挂DDOS检测设备，流量重定向等（这个技能要求略高以后详细聊）



好了，不多解释了，我们直接上菜。
SSG-web-ui的初始化配置比较基础这里就不详细赘述，如果需要，麻烦留言，笔者日后给大家补上。

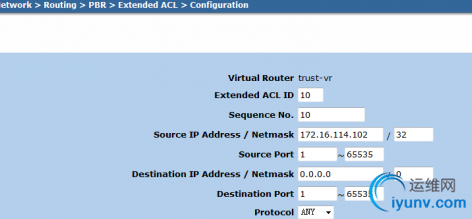

一、选择 network---routing---pbr---extended acl list,点击new添加：

Extended acl id:acl编号
Sequence No.：条目编号
源地址：172.16.114.0/24
目的地址：0.0.0.0/0
Protocol：选择为any
端口号选择为：1-65535
IP-TOS（1-255）：这里省略，日后给大家介绍


点击ok，输出结果如下：

注释：
这一步相当于华为交换机PBR配置的的定义ACL，这里SSG配置定义102的这台主机，参考如下：
acl 3001
rule permit ip source 103.1.1.1 0.0.0.0 destination any
rule permit ip source 114.1.1.0 0.0.0.255 destination any

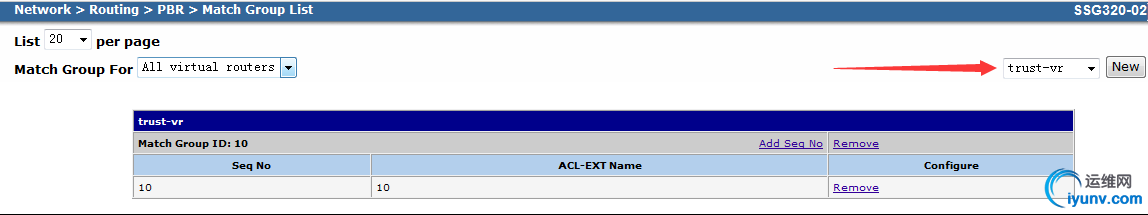

二、建立match group：输出参考图如下，类似（山石的match id 和华为交换机PBR策略中的 if match）

Match group的作用就是关联acl
确认输出如下：（万恶的水印，它把ok挡住了，注意这里没有其他的选项了，直接确认即可）

注释：
相当于华为PBR配置的参考实例：
traffic classifier PBR operator and
if-match acl 3001
相当于山石网科PBR配置的参考实例：
pbr-policy "115.102" vrouter "trust-vr"
  match id 1
    src-ip 172.16.115.102/32
    dst-ip 0.0.0.0/0
    service "Any"
    nexthop 172.16.105.1
    schedule "any"

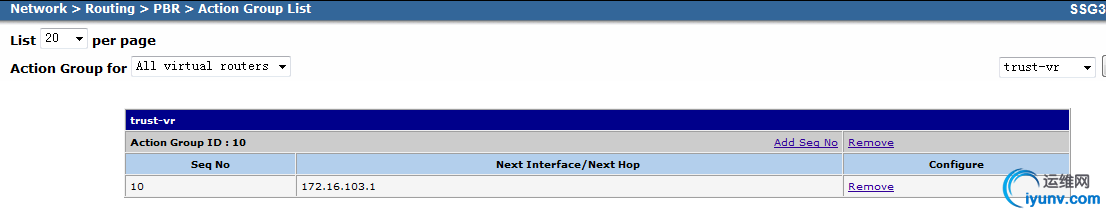

三、配置action group -【类似很多设备的配置，华为的traffic behavior、思科的set ip next-hop、山石match id里面nexthop】
  network---routing---pbr---action group，点击add：

注释：
在这里指定下一跳接口或地址，华为、山石、华三配置窗口就不一一介绍了，会玩PBR的，都懂这是啥。
ok输出结果如下：


四、配置policy，（这个就类似华为的traffic policy 关联class 和 behavior的配置）
1、network---routing---pbr---policy，点击add

将刚建立的访问电信1.0.0.0/8的match group和action group绑定
注释：
相当于华为PBR的配置参考：
traffic policy PBR
classifier PBR behavior PBR

ok输出结果如下：


五、配置policy binding，【类似思科、华为在接口上挂载pbr】
network---routing---pbr---policybinding，点击add

配置好的policy（pbr_trust）应用到trust的物理接口上，注意这里设备没有强调是in还是out。只是强调了是否绑定，至于哪里可以区别in和out，我们进行抓包就发现，他是基于in方向来控制的，和常规的三层交换机都是一个机制。

另：我们可以看到SSG的防火墙，他可以基于全局trust-vr去绑定或者zone绑定又或者物理接口去绑定。总之有三种绑定的方式，大家请务必留意这个细节。

点击图中箭头指向的N/A，输出如下：

注释：
相当于华为的PBR配置参考：
interface GigabitEthernet0/0/5
description E4S5700-G0/0/5-app3-Eth1
port link-type trunk
port trunk allow-pass vlan all
traffic-policy PBR inbound

到这里配置结束，可以进行最后的测试了。
这里我再贴一次配置前的的路由跟踪图：

以下为配置后的路由跟踪图：

大家是不是觉得我的测试环境有点biantai了，前面的路由怎么这么多跳，这个是我故意做出来给团队中其他成员排错的测试环境，很多时候我们容易忽略排错的思路，仅仅关注如何配置。这个是做网工的大忌，所以请大家一定要注意，排错和反复的调试在工作中至关重要。
