HA-web-services实验

231232133

、HA部署
本次实验的程序选型为heartbeat v2 + hearesources。资源有IP和httpd，filesystem不包含。
    配置HA集群的前提：

        （1）各节点资源一致，硬件或软件环境一致

        （2）各节点时间保持一致，便于心跳传递，使用ntp协议实现

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

#使用ntpdate命令同步时间，并建立周期性任务 #可使用任意节点服务器作为ntp时间服务器，如各节点可上公网，可直接指定公网ntp服务器 1、安装ntp [iyunv@jymlinux ~]# yum install -y ntp [iyunv@jymlinux ~]# vim /etc/ntp.conf           #修改配置文件允许本网段客户端获取地址 将下面的语句 restrict default kod nomodify notrap nopeer noquery 修改为 restrict default nomodify restrict 192.168.0.0 mask 255.255.255.0 nomodify [iyunv@jymlinux ~]# service ntpd start Starting ntpd:                                             [  OK  ] 查看同步过程 [iyunv@jymlinux ~]# ntpq -p      remote           refid      st t when poll reach   delay   offset  jitter ============================================================================== *202.118.1.81    202.118.1.47     2 u   30   64    1   92.249    8.602   0.714 202.112.31.197  .INIT.          16 u    -   64    0    0.000    0.000   0.000 2、客户端创建周期任务，每3秒同步时间 [iyunv@centfils ~]# crontab -e */3 * * * * /usr/sbin/ntpdate 192.168.0.16 &> /dev/null [iyunv@centfils ~]# service crond start #手动同步成功，因ntp一般为自动，手动前kill掉所有ntp进程即可 [iyunv@centfils ~]# ntpdate 192.168.0.16 14 Nov 20:26:09 ntpdate[3786]: adjust time server 192.168.0.16 offset -0.004440 sec 3、时间同步 [iyunv@jymlinux ~]# date; ssh 192.168.0.15 'date' Mon Nov 14 20:36:17 CST 2016 root@192.168.0.15's password: Mon Nov 14 20:36:20 CST 2016

        （3）节点间需要通过主机名互相通信，必须解析主机至IP地址
            （a）建议名称解析功能使用hosts文件来实现
            （b）通信中使用的名字与节点名字必须保持一致 “uname -n” 或hostname展示出的名字保持一致

1 2 3

[iyunv@jymlinux ~]# vim /etc/hosts 192.168.0.15   centfils 192.168.0.16   jymlinux

        （4）关于仲裁设备（共享硬盘或网关），如有偶数个节点，比如2个，应启用仲裁设备，奇数无需启用，大偶数也可以无需仲裁设备

        （5）配置各节点之间的root用户能够给予密钥认证

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

1、生成密钥对 [iyunv@centfils ~]# ssh-keygen -t rsa Generating public/private rsa key pair. Enter file in which to save the key (/root/.ssh/id_rsa): Enter passphrase (empty for no passphrase): Enter same passphrase again: Your identification has been saved in /root/.ssh/id_rsa. Your public key has been saved in /root/.ssh/id_rsa.pub. The key fingerprint is: a8:ad:2c:23:83:60:ff:36:73:9d:09:24:37:ae:da:c9 root@centfils The key's randomart image is: +--[ RSA 2048]----+ |                 | |                 | |                 | |     . =         | |      * S        | |..   o o         | |+ . . o o o      | |+ ooo*.. +       | | o +*E+          | +-----------------+ 2、把公钥传输至远程服务器对应用户的家目录 [iyunv@centfils ~]# ssh-copy-id -i .ssh/id_rsa.pub root@192.168.0.16 The authenticity of host '192.168.0.16 (192.168.0.16)' can't be established. RSA key fingerprint is e5:84:6c:f7:c0:60:3d:0b:39:b6:1e:12:0d:48:8b:07. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added '192.168.0.16' (RSA) to the list of known hosts. root@192.168.0.16's password: Now try logging into the machine, with "ssh 'root@192.168.0.16'", and check in:   .ssh/authorized_keys to make sure we haven't added extra keys that you weren't expecting. 3、测试 [iyunv@jymlinux ~]# date; ssh root@192.168.0.15 'date' Mon Nov 14 21:02:30 CST 2016 Mon Nov 14 21:02:30 CST 2016

        （6）定义为集群的资源不能开机自启，而是由crm管理

    配置列表：
        node1：192.168.0.15
        node2：192.168.0.16

        fip：192.168.0.17


二、安装heartbeat
  因为heartbeat，红帽和centos官方不提供rpm，因此先下载并安装epel包

1 2 3 4 5 6

[iyunv@centfils ~]# wget [iyunv@centfils ~]# rpm -ivh epel-release-6-8.noarch.rpm [iyunv@centfils ~]# yum install heartbeat* #安装依赖包 [iyunv@jymlinux ~]# yum install libnet

   heartbeat的配置文件在/etc/ha.d目录下，其主要配置文件为ha.cf，定义各节点上的heartbeat HA集群的基本属性。authkeys配置文件，为集群内节点间彼此传递消息时使用的加密算法及密钥。
haresources，为heartbeat v1提供的资源管理器配置接口，v1版专用。

1 2	#将配置文件模板复制到/etc/ha.d目录下 [iyunv@centfils ha.d]# cp /usr/share/doc/heartbeat-3.0.4/{ha.cf,haresources,authkeys} /etc/ha.d/

1 2	#节点间认证配置文件权限必须为400 [iyunv@centfils ha.d]# chmod 600 authkeys

三、配置heartbeat

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

1、配置authkeys文件，指明启用何种算法，使用何种密钥 #auth 1 #1 crc 2 sha1 dPCDBSAie31fz6d5MhM0/A #3 md5 Hello! 生成随机字符串作为密钥 [iyunv@centfils ha.d]# openssl rand -base64 16 dPCDBSAie31fz6d5MhM0/A== 2、配置ha.cf文件，定义高可用集群的基本工作方式 定义日志文件位置（二选一） logfacility为将日志交由syslog管理      logfile        /var/log/ha-log #logfacility     local0 多长时间发送一次心跳信息，默认为2秒 #keepalive 2 多长时间宣布某节点死亡，默认30秒 #deadtime 30 多长时间警告对方心跳信息延迟了，默认10秒 #warntime 10 第一次死去时间，避免因网络问题导致宣布死亡 #initdead 120 使用udp694端口传递心跳，并选择哪种方式传递心跳 #udpport        694 串行线缆传递心跳 #serial /dev/ttyS0      # Linux #serial /dev/cuaa0      # FreeBSD #serial /dev/cuad0      # FreeBSD 6.x #serial /dev/cua/a      # Solaris 串行线缆的工作频率 #baud   19200 广播传递心跳 #bcast  eth0            # Linux #bcast  eth1 eth2       # Linux #bcast  le0             # Solaris #bcast  le1 le2         # Solaris 多播传递心跳，网卡必须支持多播，ifconfig | grep MULTICAST mcast eth0 225.0.0.1 694 1 0          #端口694，TTL为1，不允许回传为0 #启用网卡支持多播 [iyunv@jymlinux ~]# ip link set eth0 multicast on 单薄传递心跳 #ucast eth0 192.168.1.2 自动故障转回 auto_failback on 指明节点 #node   ken3 #node   kathy node    centfils node    jymlinux 指明网关为ping node设备（仲裁设备） #ping 10.10.10.254 ping 192.168.0.1 指明一个组为ping node设备（仲裁设备） #ping_group group1 10.10.10.254 10.10.10.253 指明节点间传送的压缩算法 compression     bz2 指明节点间传送数据压缩的最小数据为2KB compression_threshold 2

1 2 3

3、配置haresources文件，定义集群资源 直接加入资源 centfils         192.168.0.17/24/eth0/192.168.0.255 httpd

1 2	4、将httpd设置为开机不启动 [iyunv@centfils ~]# chkconfig httpd off

1 2	5、启动服务 [iyunv@centfils ~]# service heartbeat start

四、测试

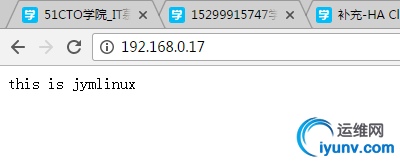

启动服务后，浏览器输入fip192.168.0.17访问，down掉192.168.0.15，后出现


测试成功
