BizTalk 如何使用 DB2 Adapter

陈辉煌

　　很久没有来这里写文章了，到了08年是个奥运年，到觉得自己突然变的懒惰了。晚上时常失眠，早上却很难起来，或许也因为家里的床不太舒服 --明显的找借口

好了~ 言归正传，今天说的是一个不太常用的ADAPTER，叫做DB2 ，是IBM的一个数据库产品，个人感觉用起来比较蹩脚。
而对于BizTalk要实现与它的连通，需要在系统环境上有所准备，除了需要有DB2的adapter之外，还要有HIS（host intergration service).

先看一下DB2数据库里面我们要操作的那张表吧：
DB2数据库的版本：


DB2　数据表：

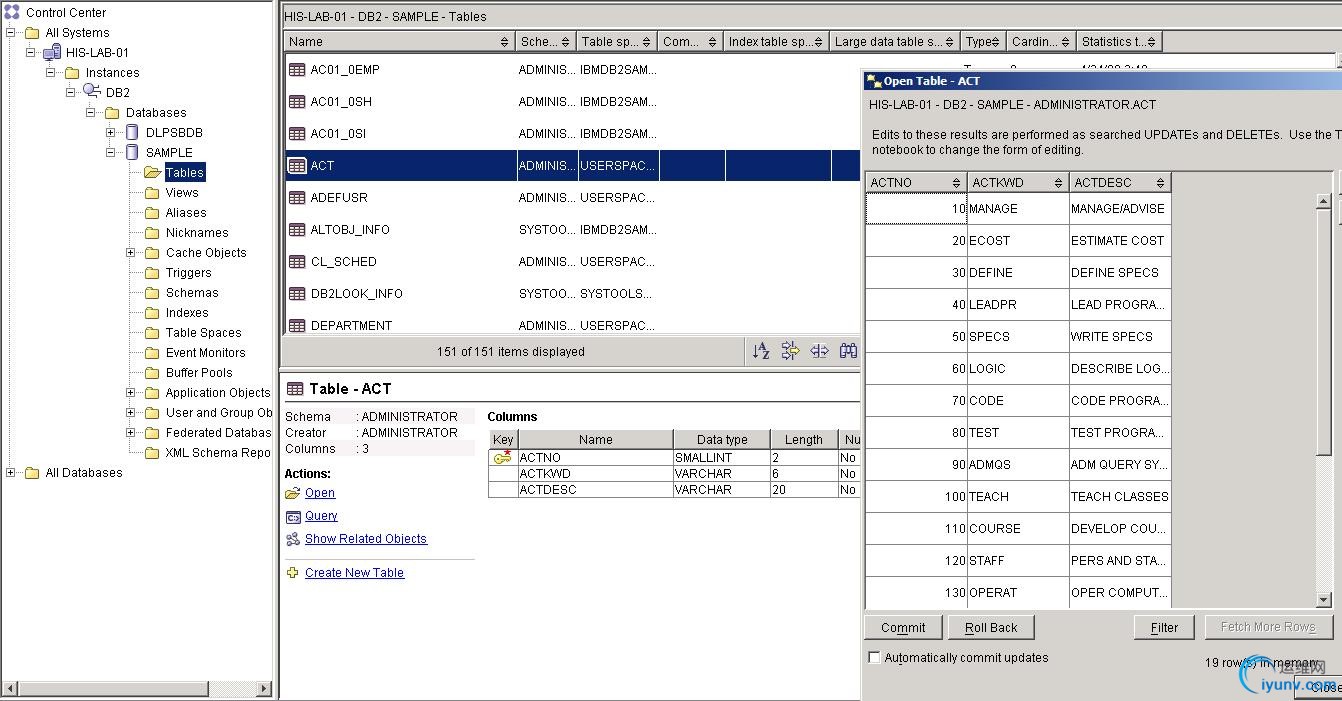

因为我安装的DB2的ＳＡＭＰＬＥ库，所以这里我就是用ＳＡＭＰＬＥ库里的数据表ＡＣＴ来实现这个ＤＥＭＯ，可以先看一下数据表的字段，还有信息情况：　

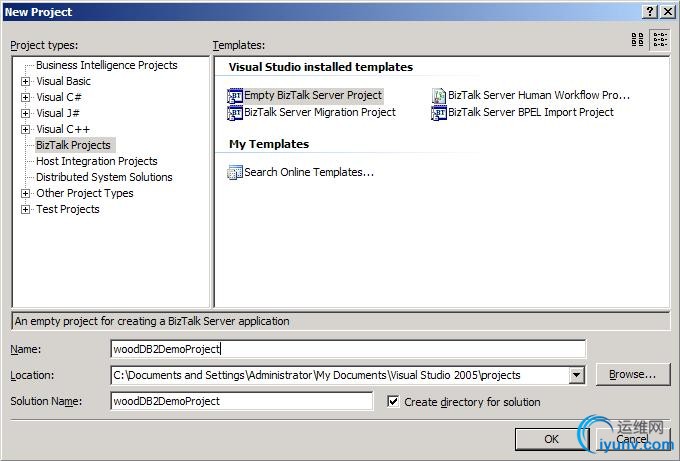

环境都已经准备就绪的情况下，开始BizTalk的开发工作，首先我们创建一个新的 BizTalK工程：　


使用添加适配器schema向导：
１．选择开始向导添加新项
２．使用适配器模式
３．选择ＤＢ２适配器


开始ＤＢ２数据库连通配置，创建一个新的连接：

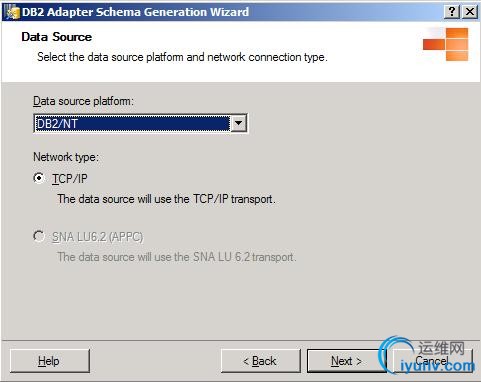

选择数据库所在的系统平台，或者说版本．以及连通的方式：
版本平台分为：ＭＶＳ　，ＡＳ４００　，ＮＴ　，６０００　四种．因为我装的ＤＢ２是在本计算机的windows平台上，所以我选择的DB2\NT模式。
连通方式分为：ＴＣＰ＼ＩＰ　，　ＬＮＡ　

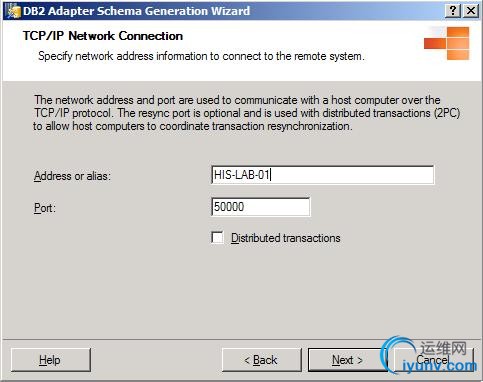

填写ＤＢ２数据库所在的系统平台的ＩＰ　或者　主机名称　或者　网络标识　都可以。
填写ＤＢ２数据库所暴露出来的默认端口，一般情况下ＮＴ平台的端口为５００００，AS 400的端口为４４６。

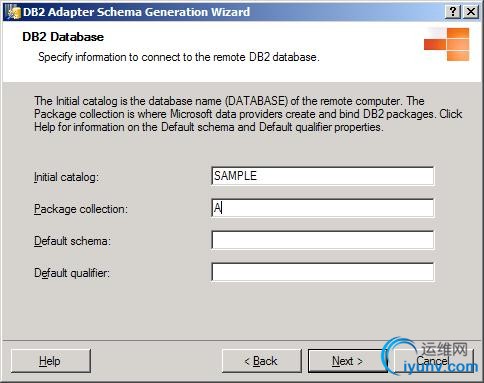

填写将要获取数据的数据库名称: sample
第二项为一个模糊查询项，只要填写一个表名称所包含的字母即可。后两项可以不填写


语言选项：

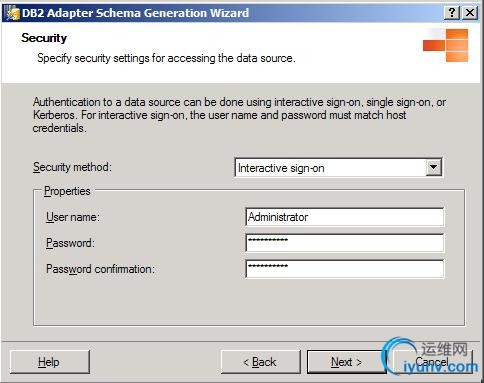

验证方式，以及验证信息：


connection 配置，默认即可：

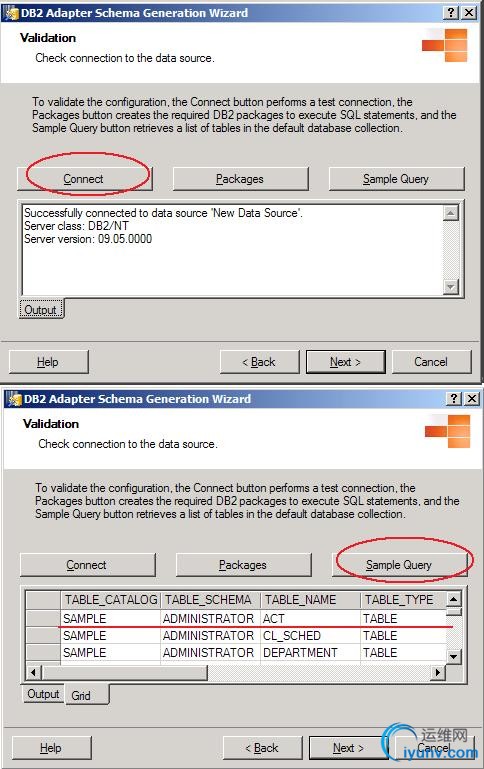

测试一下连接情况，并尝试查询想要操作的表，看其是否存在于列表中：

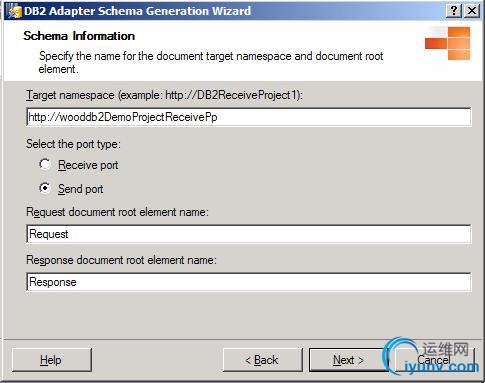

设置schema的命名空间，以及root name:

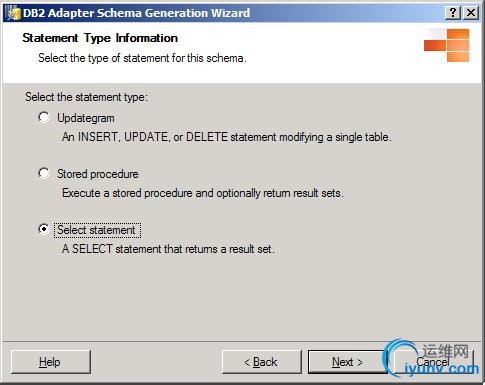

选择查询操作：


完成添加向导：

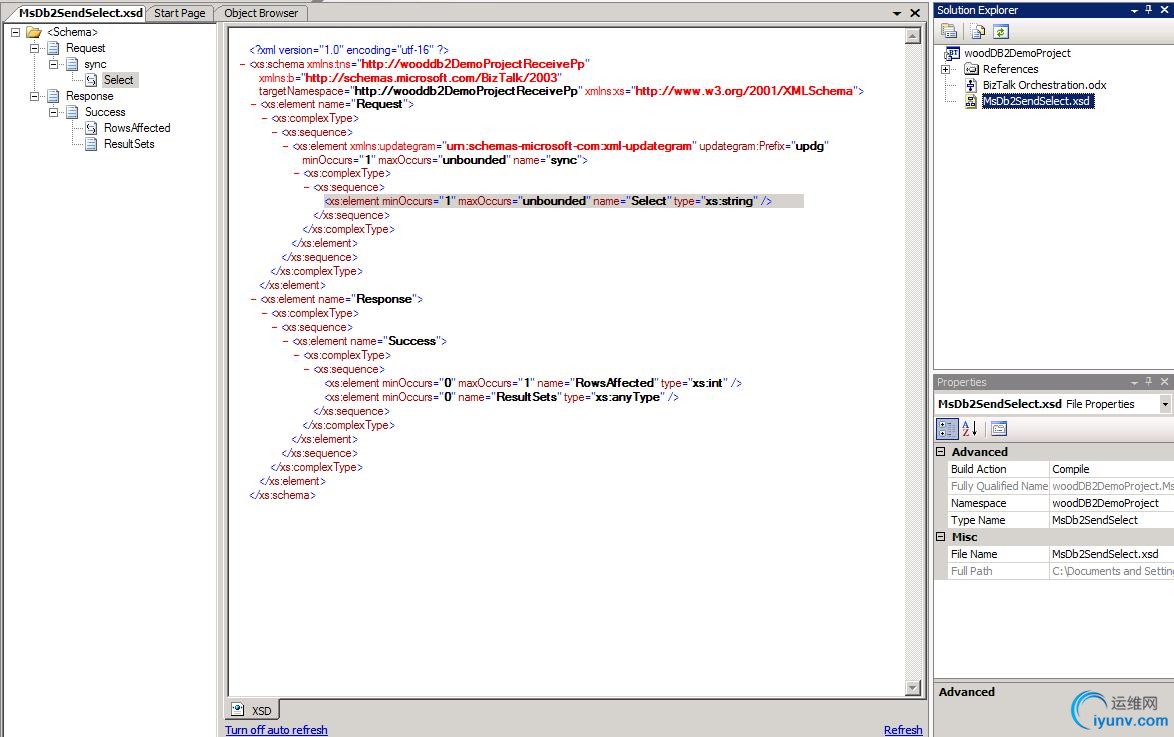

看一下工程中，为我们添加了一个空的流程，以及一个查询用的schema.
这里需要注意的是：在对ＤＢ２进行select操作的时候，我们使用的是动态查询的方式，动态传入select语句。所以返回的结果也不一定是一个固化的信息，因此结果response的消息使用了信封的机制，来满足这样的动态查询而又动态的结果集合。如果以后想进一步对消息结果进行操作，可以通过"拆信封"的方式（在biztalk2006的帮助里有介绍），或者直接修改该Response消息结构即可。


完成以上的操作之后，就可以直接部署工程了，因为这里只是做一个连通性的demo，没有必要涉及到流程。所以我决定使用端口的串接来完成接下来的ＤＥＭＯ。
ＯＫ　deploy succeeded
然后打开管理控制台，查看ＤＢ２的schema 时候成功的部署了：

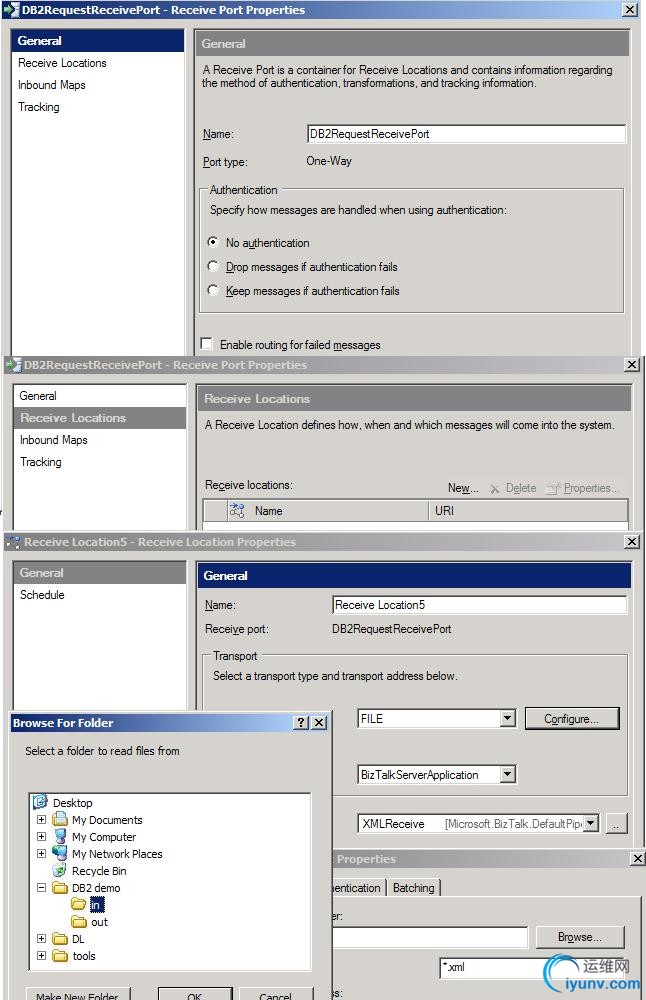

配置一个文件接收端口：


创建一个send&receive双向发送端口，使用db2　adapter，触发的方式绑定到第一个接收端口：
注意：这里的connection string 其实就是重新完成一遍之前执行的向导即可　

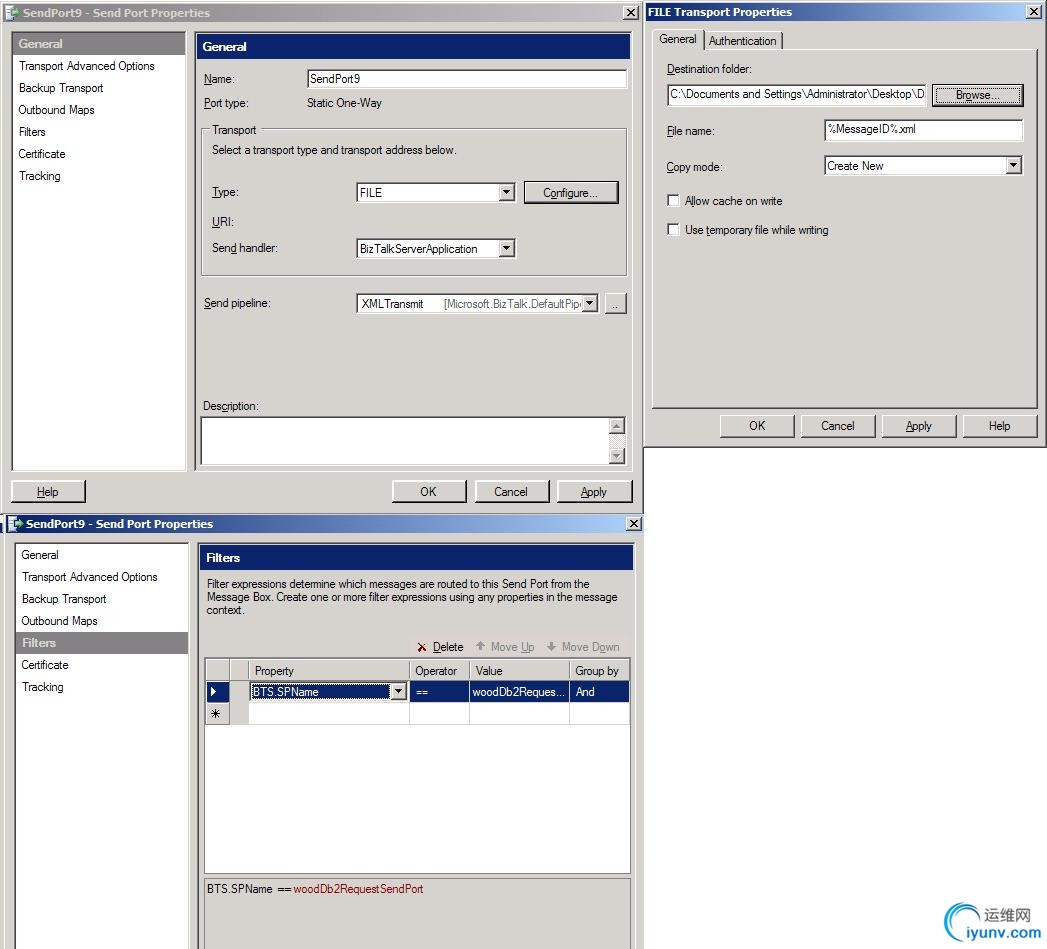

创建一个单向的发送端口，触发方式为之上的双向发送端口，用于最终结果的展现：

启动所有的端口。


测试部分：
创建一个用于查询的request message:

<ns0:Request xmlns:ns0="http://wooddb2DemoProjectReceivePp">
<sync>
  <Select>Select * from act</Select>
</sync>
</ns0:Request>　　将这个消息的xml文件放入receive port 目录，在输出的目录中获得结果：

<?xml version="1.0" encoding="utf-16" ?>
<Response xmlns="http://wooddb2DemoProjectReceivePp">
- <Success>
<ResultSets>
  <act ACTNO="10" ACTKWD="MANAGE" ACTDESC="MANAGE/ADVISE" />
  <act ACTNO="20" ACTKWD="ECOST" ACTDESC="ESTIMATE COST" />
  <act ACTNO="30" ACTKWD="DEFINE" ACTDESC="DEFINE SPECS" />
  <act ACTNO="40" ACTKWD="LEADPR" ACTDESC="LEAD PROGRAM/DESIGN" />
  <act ACTNO="50" ACTKWD="SPECS" ACTDESC="WRITE SPECS" />
  <act ACTNO="60" ACTKWD="LOGIC" ACTDESC="DESCRIBE LOGIC" />
  <act ACTNO="70" ACTKWD="CODE" ACTDESC="CODE PROGRAMS" />
  <act ACTNO="80" ACTKWD="TEST" ACTDESC="TEST PROGRAMS" />
  <act ACTNO="90" ACTKWD="ADMQS" ACTDESC="ADM QUERY SYSTEM" />
  <act ACTNO="100" ACTKWD="TEACH" ACTDESC="TEACH CLASSES" />
  <act ACTNO="110" ACTKWD="COURSE" ACTDESC="DEVELOP COURSES" />
  <act ACTNO="120" ACTKWD="STAFF" ACTDESC="PERS AND STAFFING" />
  <act ACTNO="130" ACTKWD="OPERAT" ACTDESC="OPER COMPUTER SYS" />
  <act ACTNO="140" ACTKWD="MAINT" ACTDESC="MAINT SOFTWARE SYS" />
  <act ACTNO="150" ACTKWD="ADMSYS" ACTDESC="ADM OPERATING SYS" />
  <act ACTNO="160" ACTKWD="ADMDB" ACTDESC="ADM DATA BASES" />
  <act ACTNO="170" ACTKWD="ADMDC" ACTDESC="ADM DATA COMM" />
  <act ACTNO="180" ACTKWD="DOC" ACTDESC="DOCUMENT项目" />
  <act ACTNO="190" ACTKWD="项目" ACTDESC="项目" />
  </ResultSets>
</Success>
</Response>　　ＯＫ　全部搞定　；）
