HAProxy实现动静分离

hgfre

环境背景：CentOS 7.2
实验拓扑图：

实验配置：

静态服务器Nginx主机配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

#安装nginx，因为我本地有nginx的rpm包，所以直接安装的是本地的包 [iyunv@localhost ~]# ls anaconda-ks.cfg  Documents  f1  ha    issue.out  Music    nginx-1.10.0-1.el7.ngx.x86_64.rpm  out     phone     Public  s1       Templates  Videos Desktop          Downloads  g1  haha  mail       mysh.sh  num                                passwd  Pictures  qq      shenfen  test [iyunv@localhost ~]# yum install ./nginx-1.10.0-1.el7.ngx.x86_64.rpm Loaded plugins: fastestmirror, langpacks Examining ./nginx-1.10.0-1.el7.ngx.x86_64.rpm: 1:nginx-1.10.0-1.el7.ngx.x86_64 ./nginx-1.10.0-1.el7.ngx.x86_64.rpm: does not update installed package. Error: Nothing to do #配置主页信息 [iyunv@localhost ~]# rm /usr/share/nginx/html/index.html rm: remove regular file ‘/usr/share/nginx/html/index.html’? y [iyunv@localhost ~]# vim /usr/share/nginx/html/index.html <h1>Node2 Static Page</h1> #启动nginx服务 [iyunv@localhost ~]# nginx [iyunv@localhost ~]# ss -tnl State      Recv-Q Send-Q                             Local Address:Port                                            Peer Address:Port               LISTEN     0      64                                             *:56300                                                      *:*                   LISTEN     0      128                                            *:111                                                        *:*                   LISTEN     0      128                                            *:80                                                         *:*                   LISTEN     0      128                                            *:20048                                                      *:*                   LISTEN     0      128                                            *:22                                                         *:*                   LISTEN     0      128                                    127.0.0.1:631                                                        *:*                   LISTEN     0      128                                            *:42681                                                      *:*                   LISTEN     0      100                                    127.0.0.1:25                                                         *:*                                                                                                                                                               [iyunv@localhost ~]#

动态服务器Httpd+php主机配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

#yum安装httpd和php [iyunv@localhost ~]# yum install httpd php Loaded plugins: fastestmirror, langpacks Repodata is over 2 weeks old. Install yum-cron? Or run: yum makecache fast base                                                                                                                         | 3.6 kB  00:00:00      Determining fastest mirrors Package httpd-2.4.6-40.el7.centos.x86_64 already installed and latest version Package php-5.4.16-36.el7_1.x86_64 already installed and latest version Nothing to do #提供php测试页 [iyunv@localhost ~]# vim /var/www/html/index.php <h1>Node1 Dynamic Server<h1> <?php         phpinfo(); ?> #启动服务 [iyunv@localhost ~]# systemctl start httpd [iyunv@localhost ~]# ss -tnl State      Recv-Q Send-Q                             Local Address:Port                                            Peer Address:Port               LISTEN     0      50                                             *:3306                                                       *:*                   LISTEN     0      128                                            *:22                                                         *:*                   LISTEN     0      128                                    127.0.0.1:631                                                        *:*                   LISTEN     0      100                                    127.0.0.1:25                                                         *:*                   LISTEN     0      128                                    127.0.0.1:6010                                                       *:*                   LISTEN     0      64                                             *:44421                                                      *:*                   LISTEN     0      64                                            :::40360                                                     :::*                   LISTEN     0      128                                           :::80                                                        :::*                   LISTEN     0      128                                           :::22                                                        :::*                   LISTEN     0      128                                          ::1:631                                                       :::*                   LISTEN     0      100                                          ::1:25                                                        :::*                   LISTEN     0      128                                          ::1:6010                                                      :::*                   [iyunv@localhost ~]#

HAProxy主机配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42

#yum安装haproxy [iyunv@localhost haproxy]# yum install haproxy Loaded plugins: fastestmirror, langpacks Loading mirror speeds from cached hostfile Package haproxy-1.5.14-3.el7.x86_64 already installed and latest version Nothing to do #修改配置文件 62 #--------------------------------------------------------------------- #在frontend配置段做以下修改 63 frontend  main *:80        #将端口更改为80 64     acl url_static       path_beg       -i /static /images /javascript /stylesheets 65     acl url_static       path_end       -i .jpg .gif .png .css .js 66     acl dynamic          path_end       -i .php    #以.php结尾的定义为dynamic 67     acl static           path_end       -i .html   #以.html结尾定义为static 68     use_backend dyna            if dynamic        #如果url匹配到dynamic则调度至dyna 69 #    use_backend static          if url_static    #如果url匹配到static则调度至static 70     use_backend static          if static 71     default_backend             static 72 73 #--------------------------------------------------------------------- 74 # static backend for serving up images, stylesheets and such 75 #--------------------------------------------------------------------- 76 backend static   #定义后端主机10.1.53.11为static             78     server      web2  10.1.53.11:80 79 backend dyna     #定义后端主机10.1.0.53为dyna 80     server      web1  10.1.0.53:80 81 82 #--------------------------------------------------------------------- #启动服务 [iyunv@localhost haproxy]# systemctl start haproxy [iyunv@localhost haproxy]# ss -tnl State      Recv-Q Send-Q                             Local Address:Port                                            Peer Address:Port               LISTEN     0      128                                            *:80                                                         *:*                   LISTEN     0      128                                            *:22                                                         *:*                   LISTEN     0      128                                    127.0.0.1:631                                                        *:*                   LISTEN     0      100                                    127.0.0.1:25                                                         *:*                   LISTEN     0      128                                    127.0.0.1:6010                                                       *:*                   LISTEN     0      128                                           :::22                                                        :::*                   LISTEN     0      128                                          ::1:631                                                       :::*                   LISTEN     0      100                                          ::1:25                                                        :::*                   LISTEN     0      128                                          ::1:6010                                                      :::*                   [iyunv@localhost haproxy]#

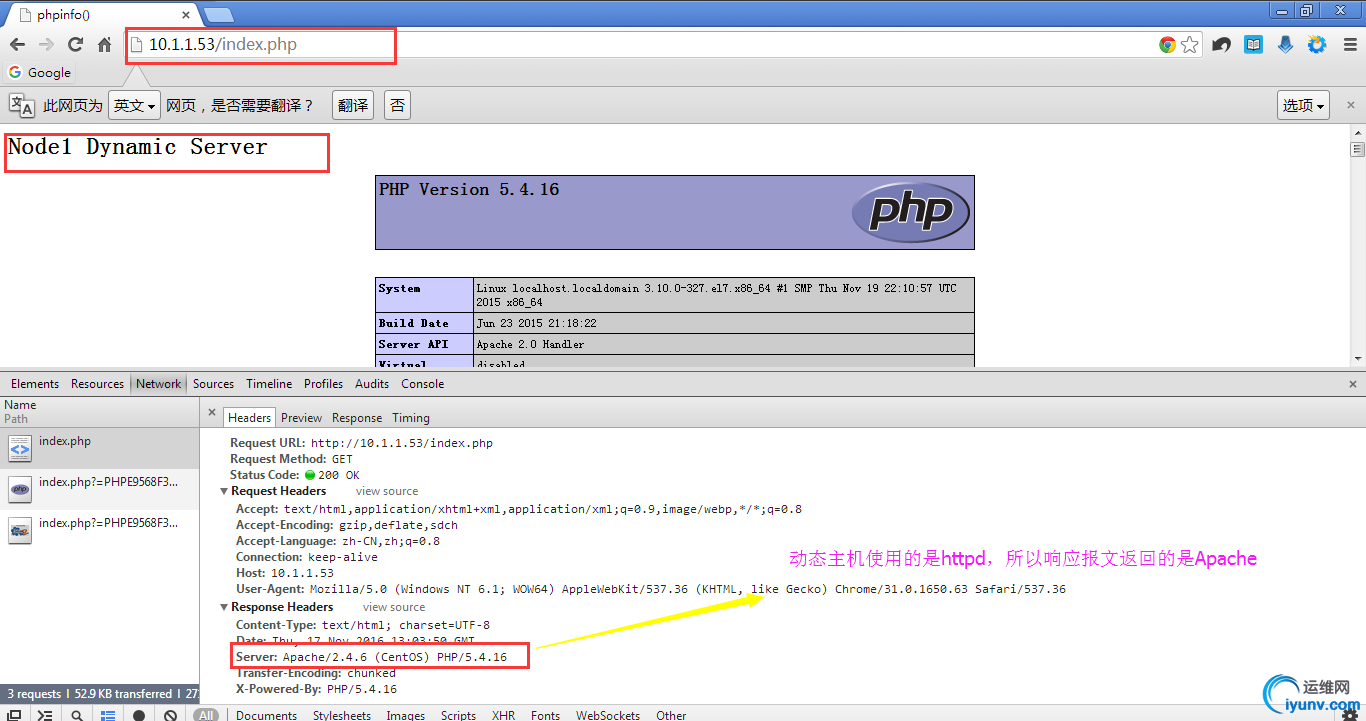

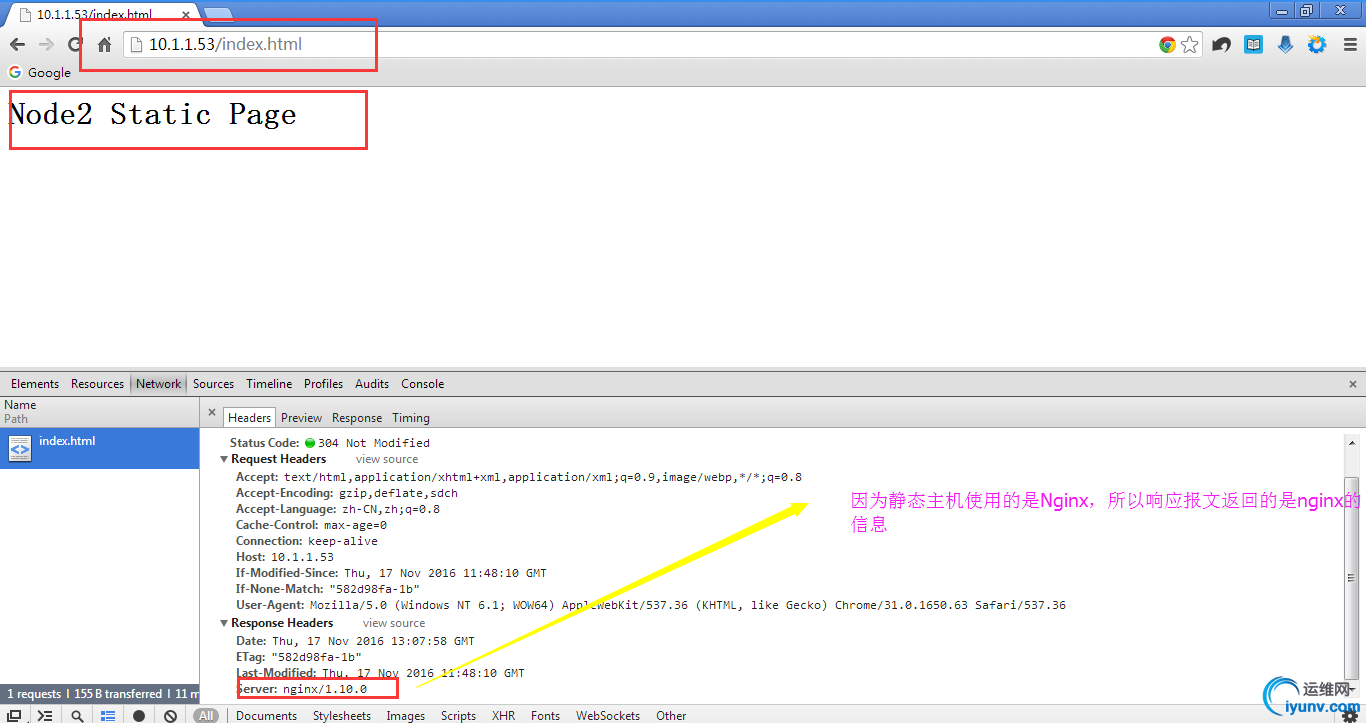

使用物理机访问测试，访问HAProxy主机
