       pg初始化shmem，给其加上索引"ShmemIndex"后，接着就在shmem里初始化xlog。然后依次初始化clog、subtrans、twophase、multixact。安排按clog、subtrans、multixact、twophase的顺序写，把twophase放到multixact之后是因为前面三个用了相同的算法和数据结构，连起来写可以加深印象和归类记忆。这一篇讨论twophase的初始化。
       分布式事务在pg里用两阶段提交（twophase）支持，发起者给一个全局事务ID（GID）标识该事务，同时涉及到的数据库有一个本地事务，pg里是prepare事务。
       每一个全局事务（globaltransaction，简写为gxact）都和一个全局事务ID（GID）相关。每个客户端用PREPARE TRANSACTION命令分配一个GID给一个postgres事务，做两阶段提交准备。
    pg在共享内存数组里保持所有活跃全局事务。当PREPARE TRANSACTION命令发起后，这个全局事务的GID被保存在数组里。这些发生在WAL日志记录之前，因为如果已经有一个相同GID的已处于prepared状态全局事务时，可以检查重复GID和退出事务。
    一个全局事务(gxact)还有一个辅助的PGPROC放在ProcArray数组里。这方便了PGPROC勾住这个全局事务（gxact）的锁。
    为了从崩溃/关闭后再启动时一切正常，所有准备好的事务必须存储在永久存储中。这包括锁信息，等待的通知（pending notifications）等。所有状态信息写入到data/pg_towphase文件夹里的每事务状态文件。

　　
1先上个图，看一下函数调用过程梗概，中间略过部分细节
　　



初始化twophase方法调用流程图



　　



　　
2初始化xlog相关结构
　　
话说main()->…->PostmasterMain()->…->reset_shared() -> CreateSharedMemoryAndSemaphores()>…->TwoPhaseShmemInit()，初始化支持分布式事务的两阶段提交/TwoPhase相关数据结构TwoPhaseState等，用作内存里管理和缓存两阶段提交/TwoPhase（对应于存放在"data/ pg_twophase"文件夹里的文件）。
　　
TwoPhaseShmemInit()->ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"Prepared Transaction Table"，如果没有，就在shmemIndex中给"Prepared Transaction Table"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"Prepared Transaction Table"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"Prepared Transaction Table"相关结构（见下面“TwoPhase相关结构图”）分配空间，设置entry（在这儿即ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回ShmemInitStruct()，让TwoPhaseStateData *类型静态全局变量TwoPhaseState指向TwoPhaseStateData结构，TwoPhaseStateData的起始地址就是在shmem里给"Prepared Transaction Table"相关结构分配的内存起始地址，设置其中TwoPhaseStateData结构类型的成员值。
　　
相关变量、结构定义和初始化完成后数据结构图在下面。
　　

typedef structTwoPhaseStateData

　　

{

　　

    /* Head of linked list of free GlobalTransactionDatastructs */

　　

    GlobalTransactionfreeGXacts;

　　



　　

    /* Number of valid prepXacts entries. */

　　

    int         numPrepXacts;

　　



　　

    /*

　　

     * There are max_prepared_xacts items in thisarray, but C wants a

　　

     * fixed-size array.

　　

     */

　　

    GlobalTransactionprepXacts[1];     /*VARIABLE LENGTH ARRAY */

　　

} TwoPhaseStateData;            /* VARIABLE LENGTH STRUCT */

　　



　　

static TwoPhaseStateData*TwoPhaseState;

　　



　　

/*

　　

 *GlobalTransactionData is defined in twophase.c; other places have no

　　

 * business knowingthe internal definition.

　　

 */

　　

typedef structGlobalTransactionData *GlobalTransaction;

　　



　　

typedef structGlobalTransactionData

　　

{

　　

    PGPROC      proc;           /* dummy proc */

　　

    TimestampTzprepared_at;    /*time of preparation */

　　

    XLogRecPtr  prepare_lsn;    /* XLOG offset of prepare record */

　　

    Oid         owner;          /* ID of user that executed the xact */

　　

    TransactionIdlocking_xid;  /*top-level XID of backend working on xact */

　　

    bool        valid;          /* TRUE iffully prepared */

　　

    char        gid[GIDSIZE];   /* The GID assignedto the prepared xact */

　　

} GlobalTransactionData;

　　



　　

struct PGPROC

　　

{

　　

    /* proc->linksMUST BE FIRST IN STRUCT (see ProcSleep,ProcWakeup,etc) */

　　

    SHM_QUEUE   links;          /*list link if process is in a list */

　　



　　

    PGSemaphoreData sem;        /* ONE semaphore to sleep on */

　　

    int         waitStatus;     /* STATUS_WAITING, STATUS_OK or STATUS_ERROR */

　　



　　

    LocalTransactionIdlxid;    /* local id of top-leveltransaction currently

　　

                                 * being executed by this proc, if running;

　　

                                 * else InvalidLocalTransactionId */

　　



　　

    TransactionId xid;          /* id of top-level transactioncurrently being

　　

                                 * executed by this proc, if running and XID

　　

                                 * is assigned; else InvalidTransactionId */

　　



　　

    TransactionId xmin;         /* minimal running XID as it was whenwe were

　　

                                 * starting our xact, excluding LAZY VACUUM:

　　

                                 * vacuum must not remove tuples deleted by

　　

                                 * xid >= xmin ! */

　　



　　

    int         pid;            /*Backend's process ID; 0 if prepared xact */

　　



　　

    /* These fields arezero while a backend is still starting up: */

　　

    BackendId   backendId;      /*This backend's backend ID (if assigned) */

　　

    Oid         databaseId;     /* OID of database this backend is using */

　　

    Oid         roleId;         /*OID of role using this backend */

　　



　　

    bool        inCommit;       /* true if within commit critical section */

　　



　　

    uint8       vacuumFlags;    /* vacuum-related flags, see above */

　　



　　

    /*

　　

     * While in hot standby mode, shows that aconflict signal has been sent

　　

     * for the current transaction. Set/clearedwhile holding ProcArrayLock,

　　

     * though not required. Accessed without lock,if needed.

　　

     */

　　

    bool        recoveryConflictPending;

　　



　　

    /* Info about LWLockthe process is currently waiting for, if any. */

　　

    bool        lwWaiting;      /* true if waiting for an LW lock */

　　

    bool        lwExclusive;    /* true if waiting for exclusive access */

　　

    struct PGPROC*lwWaitLink;  /* next waiter for same LWlock */

　　



　　

    /* Info about lockthe process is currently waiting for, if any. */

　　

    /* waitLock andwaitProcLock are NULL if not currently waiting. */

　　

    LOCK      *waitLock;       /* Lock objectwe're sleeping on ... */

　　

    PROCLOCK   *waitProcLock;   /* Per-holder info for awaited lock */

　　

    LOCKMODE    waitLockMode;   /* type of lock we're waiting for */

　　

    LOCKMASK    heldLocks;      /*bitmask for lock types already held on this

　　

                                 * lock object by this backend */

　　



　　

    Latch       procLatch;      /* generic latch for process */

　　



　　

    /*

　　

     * Info to allow us to wait for synchronousreplication, if needed.

　　

     * waitLSN is InvalidXLogRecPtr if not waiting;set only by user backend.

　　

     * syncRepState must not be touched except byowning process or WALSender.

　　

     * syncRepLinks used only while holdingSyncRepLock.

　　

     */

　　

    XLogRecPtr  waitLSN;        /*waiting for this LSN or higher */

　　

    int         syncRepState;   /* wait state for sync rep */

　　

    SHM_QUEUE   syncRepLinks;   /*list link if process is in syncrep queue */

　　



　　

    /*

　　

     * All PROCLOCK objects for locks held orawaited by this backend are

　　

     * linked into one of these lists, according tothe partition number of

　　

     * their lock.

　　

     */

　　

    SHM_QUEUE   myProcLocks[NUM_LOCK_PARTITIONS];

　　



　　

    struct XidCachesubxids;    /* cache for subtransactionXIDs */

　　

};

　　



　　

/* shmqueue.c */

　　

typedef structSHM_QUEUE

　　

{

　　

    structSHM_QUEUE *prev;

　　

    structSHM_QUEUE *next;

　　

} SHM_QUEUE;

　　



　　

关于上面的PGPROC结构这里再说一下。

　　

每一个后台进程（backend）在共享内存里有一个PGPROC结构。还有一个当前未使用的PGPROC结构列表可以从中给新的backend分配。

　　

Links：任何PGPROC在列表里。当等待锁时，PGPROC被链接到锁的等待进程队列里（lock's waitProcs queue）。一个回收的PGPROC被链接到ProcGlobal的freeProcs列表里。

　　
pg的两阶段提交事务管理器还为每一个当前prepared事务创建一个假PGPROC结构。这些PGPROC结构出现在ProcArray数据结构以至于/目的是prepared事务显示/看起来仍然在运行且正确的显示其持有锁。通过它的pid等于0这个事实，一个prepared事务PGPROC能够和一个真正的进程在需要的时候能够被区别。在一个prepared事务PGPROC里的信号和lock-activity字段是不用的，但它的myProcLocks[]数组列表是有效的。
　　

　　

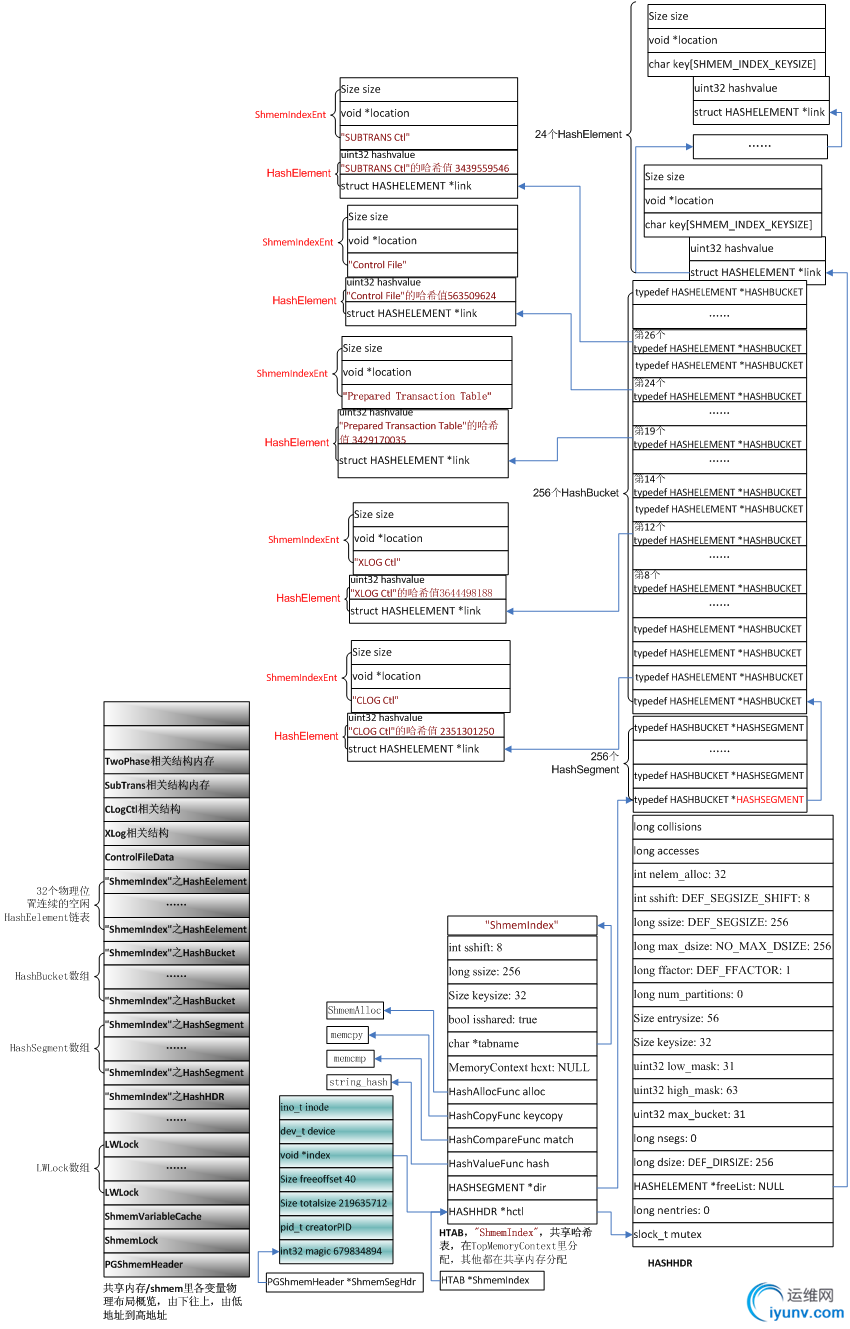

下面看看初始化完"Prepared Transaction Table"相关结构后在内存中的结构图







初始化完twophase相关结构的内存结构图

　　
       为了精简上图，把创建shmem的哈希表索引"ShmemIndex"时创建的HCTL结构删掉了，这个结构的作用是记录创建可扩展哈希表的相关信息。增加了左边灰色底的部分，描述共享内存/shmem里各变量物理布局概览，由下往上，由低地址到高地址。其中的"twophase"相关结构图在下面给出，要不上面的图太大太复杂了。

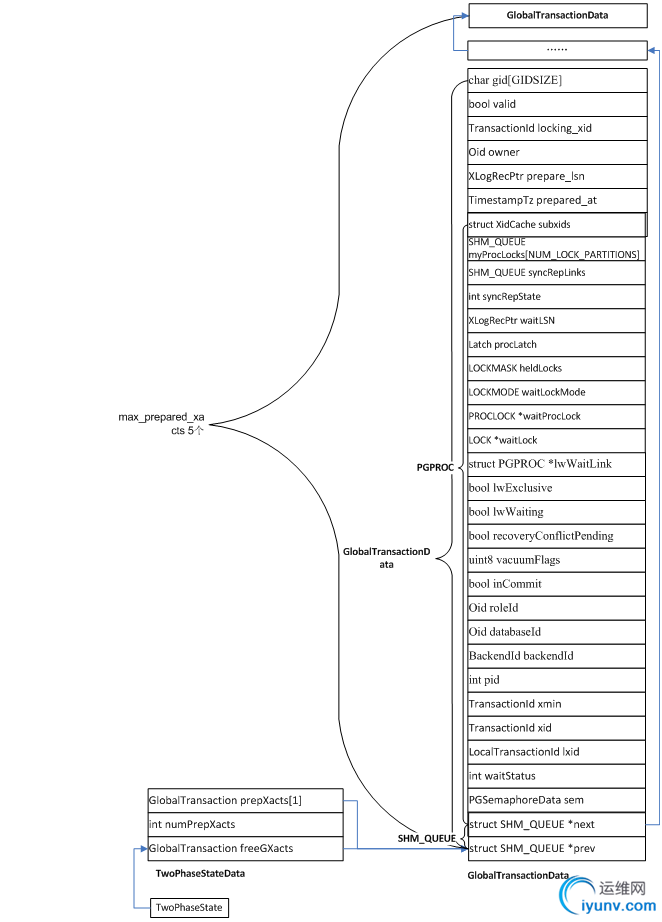

twophase相关结构图
