PostgreSQL启动过程中的那些事七：初始化共享内存和信号五：shmem中初始化multixact 编辑

kernelsky

pg初始化shmem，给其加上索引"ShmemIndex"后，接着就在shmem里初始化xlog。然后依次初始化clog、subtrans、twophase、multixact。安排按clog、subtrans、multixact、twophase的顺序写，把twophase放到multixact之后是因为前面三个用了相同的算法和数据结构，连起来写可以加深印象和归类记忆，本来想把初始化clog、subtrans、multixact放到一篇文章里写，因为篇幅太长还是分开了，看的时候这几篇文章可以结合起来看。

pg多事务日志管理器是一个类pg提交事务管理器，为每一个MultiXactId存事务ID数组。它是共享行锁（shared-row-lock）实现的一个基础部分。一个被共享锁锁住的元组把MultiXactId存在自己的Xmax字段里，且一个事务需要等待元组被解锁后才能睡眠/再加锁于可能由多个事务ID组成的该MultiXactId之上。
pg使用两套SLRU相关结构，一套存放偏移量，这个偏移量是在另一套SLRU相关结构里每一个MultiXactId数据的开始位置。这样的设计可以使我们保存变长事务ID数组。
和XLOG的关系：当一个新的偏移量或者成员页面被初始化为0时，MultiXact模块产生一个XLOG记录，以及定义一个新的MultiXactId时，也会产生一个XLOG记录。这样使pg可以在重做事务日志（XLOG replay）时完整重建进入的数据。因为这一点，pg不必遵循“在写数据前写WAL日志”的一般原则；只需要正确的保证在checkpoint完成之前我们把脏OFFSET和MEMBER页面（上面提到的两套SLRU相关结构的页面）刷出和同步到磁盘。在相应的WAL日志记录之前，如果一个页面做了，在使用该页面之前，这个页面肯定会被强制归0。因此，pg不需要用LSN信息标记内存页面；pg已经有了足够的同步。
像事务提交日志（CLOG）一样，但不像子事务（subtrans），pg必须保存跨越崩溃/崩溃恢复的状态且保证MultiXactId和偏移量数字在跨越破溃/破溃恢复时单调增长。Pg用和事务ID同样的方式保证这一点：WAL日志记录保证包含每一个MXID的证据，我们不要担心这个，我们只需要确保在恢复时重放事务日志结束的时候，下一个MXID和下一个偏移量计数器至少是在重放日志中相应最大的就可以了。

上面概述了MultiXact，下来我们看方法调用流程

1先上个图，看一下函数调用过程梗概，中间略过部分细节

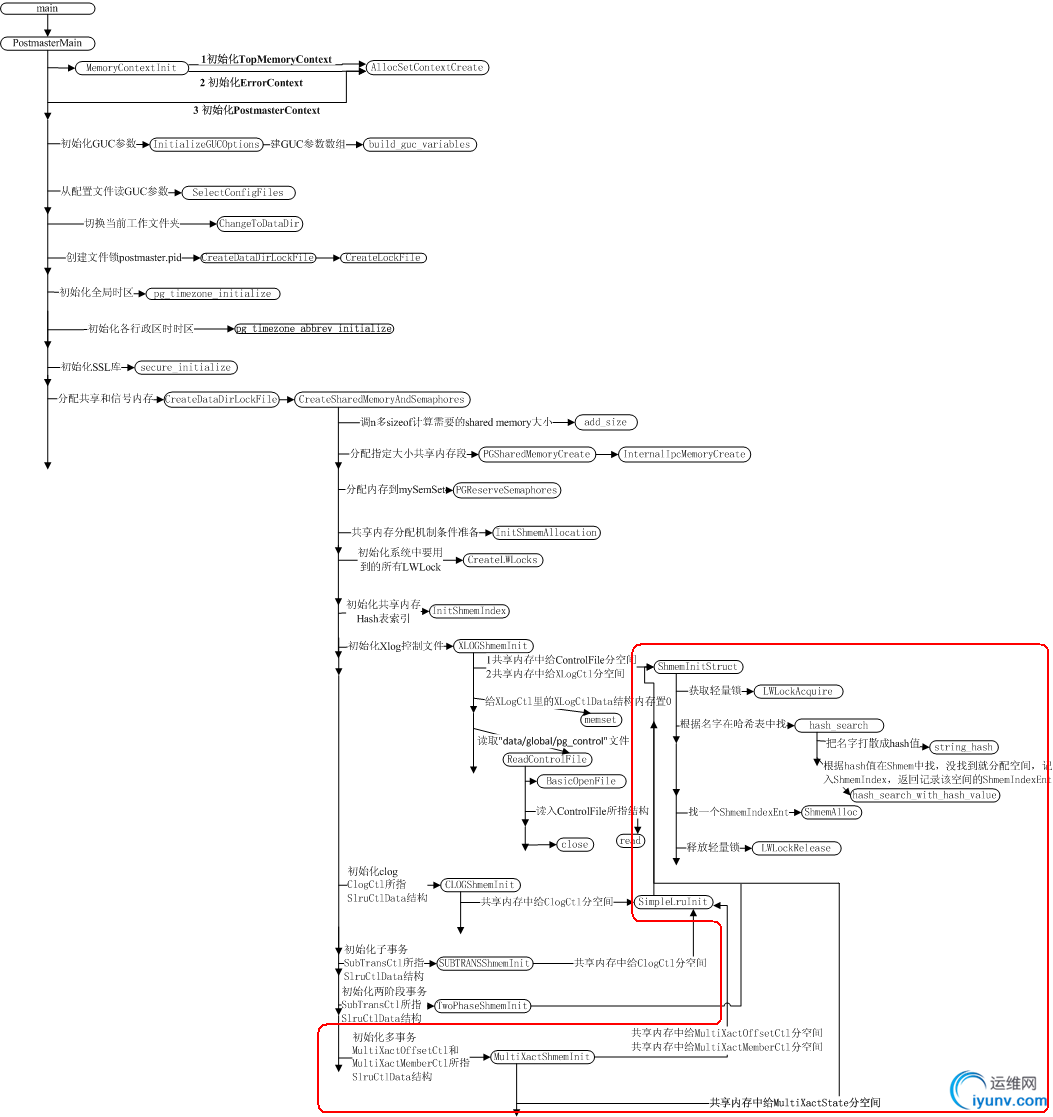

初始化MultiXact方法调用流程图

2初始化xlog相关结构
说main()->…->PostmasterMain()->…->reset_shared()-> CreateSharedMemoryAndSemaphores()->…-> MultiXactShmemInit()，初始化MultiXact事务相关数据结构MultiXactOffsetCtl、MultiXactMemberCtl、MultiXactState等，用作内存里管理和缓存MultiXact事务日志文件（存放在"data/pg_multixact/offsets"和"data/pg_multixact/members"文件夹里的文件）。
MultiXactShmemInit ()->SimpleLruInit()->ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找" MultiXactOffset Ctl"，如果没有，就在shmemIndex中给" MultiXactOffset Ctl "分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"MultiXactOffsetCtl"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给" MultiXactOffset Ctl"相关结构（见下面“MultiXact相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回MultiXactShmemInit ()，让SlruCtlData *类型全局变量MultiXactOffsetCtl指向SlruCtlData 类型静态全局变量MultiXactOffsetCtlData，MultiXactOffsetCtlData的起始地址就是在shmem里给"MultiXactOffsetCtl"相关结构分配的内存起始地址，设置其中SubTransCtlData结构类型的成员值。
接着MultiXactShmemInit ()->SimpleLruInit()->ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"MultiXactMember Ctl"，如果没有，就在shmemIndex中给"MultiXactMember Ctl "分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"MultiXactMemberCtl"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"MultiXactMember Ctl"相关结构（见下面“MultiXact相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回MultiXactShmemInit ()，让SlruCtlData *类型全局变量MultiXactMemberCtl指向SlruCtlData 类型静态全局变量MultiXactMemberCtlData，MultiXactMemberCtlData的起始地址就是在shmem里给"MultiXactMemberCtl"相关结构分配的内存起始地址，设置其中SubTransCtlData结构类型的成员值。
然后调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"Shared MultiXact State"，如果没有，就在shmemIndex中给" Shared MultiXact State"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"Shared MultiXactState"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"Shared MultiXact State"相关结构（见下面“MultiXact相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回MultiXactShmemInit ()，让MultiXactStateData *类型全局静态变量MultiXactState指向MultiXactStateData结构实例，MultiXactStateData的起始地址就是在shmem里给"SharedMultiXact State"相关结构分配的内存起始地址，设置其中MultiXactStateData结构类型的成员值。
相关变量、结构定义和初始化完成后数据结构图在下面。

　　static MT_LOCAL SlruCtlData MultiXactOffsetCtlData;
　　static MT_LOCAL SlruCtlData MultiXactMemberCtlData;
　　
　　#define MultiXactOffsetCtl (&MultiXactOffsetCtlData)
　　#define MultiXactMemberCtl (&MultiXactMemberCtlData)
　　
　　typedef struct SlruCtlData
　　{
　　 SlruShared shared;
　　
　　 /*
　　 * This flag tells whether to fsync writes(true for pg_clog, false for
　　 * pg_subtrans).
　　 */
　　 bool do_fsync;
　　
　　 /*
　　 * Decide which of two page numbers is"older" for truncation purposes. We
　　 * need to use comparison of TransactionIdshere in order to do the right
　　 * thing with wraparound XID arithmetic.
　　 */
　　 bool (*PagePrecedes)(int, int);
　　
　　 /*
　　 * Dir is set during SimpleLruInit and does notchange thereafter. Since
　　 * it's always the same, it doesn't need to bein shared memory.
　　 */
　　 char Dir[64];
　　} SlruCtlData;
　　
　　typedef SlruCtlData *SlruCtl;
　　
　　/*
　　* Shared-memorystate
　　*/
　　typedef struct SlruSharedData
　　{
　　 LWLockId ControlLock;
　　
　　 /* Number of buffers managed by this SLRU structure */
　　 int num_slots;
　　
　　 /*
　　 * Arrays holding info for each bufferslot. Page number is undefined
　　 * when status is EMPTY, as is page_lru_count.
　　 */
　　 char  **page_buffer;
　　 SlruPageStatus*page_status;
　　 bool  *page_dirty;
　　 int  *page_number;
　　 int  *page_lru_count;
　　 LWLockId *buffer_locks;
　　
　　 /*----------
　　 * We mark a page "most recentlyused" by setting
　　 * page_lru_count[slotno]= ++cur_lru_count;
　　 * The oldest page is therefore the one withthe highest value of
　　 * cur_lru_count- page_lru_count[slotno]
　　 * The counts will eventually wrap around, butthis calculation still
　　 * works as long as no page's age exceedsINT_MAX counts.
　　 *----------
　　 */
　　 int cur_lru_count;
　　
　　 /*
　　 * latest_page_number is the page number of thecurrent end of the log;
　　 * this is not critical data, since we use itonly to avoid swapping out
　　 * the latest page.
　　 */
　　 int latest_page_number;
　　} SlruSharedData;
　　
　　typedef SlruSharedData *SlruShared;
　　
　　
　　static MultiXactStateData *MultiXactState;
　　typedef structMultiXactStateData
　　{
　　 /* next-to-be-assigned MultiXactId */
　　 MultiXactIdnextMXact;
　　
　　 /* next-to-be-assigned offset */
　　 MultiXactOffsetnextOffset;
　　
　　 /* the Offset SLRU area was last truncated at thisMultiXactId */
　　 MultiXactIdlastTruncationPoint;
　　
　　 /*
　　 * Per-backend data starts here. We have two arrays stored in the area
　　 * immediately following the MultiXactStateDatastruct. Each is indexed by
　　 * BackendId.(Note: valid BackendIds run from 1 to MaxBackends; element
　　 * zero of each array is never used.)
　　 *
　　 * OldestMemberMXactId[k] is the oldestMultiXactId each backend's current
　　 * transaction(s) could possibly be a memberof, or InvalidMultiXactId
　　 * when the backend has no live transactionthat could possibly be a
　　 * member of a MultiXact. Each backend sets its entry to the current
　　 * nextMXact counter just before firstacquiring a shared lock in a given
　　 * transaction, and clears it at transactionend. (This works because only
　　 * during or after acquiring a shared lockcould an XID possibly become a
　　 * member of a MultiXact, and that MultiXactwould have to be created
　　 * during or after the lock acquisition.)
　　 *
　　 * OldestVisibleMXactId[k] is the oldestMultiXactId each backend's
　　 * current transaction(s) think is potentiallylive, or InvalidMultiXactId
　　 * when not in a transaction or not in atransaction that's paid any
　　 * attention to MultiXacts yet. This is computed when first needed in a
　　 * given transaction, and cleared attransaction end. We can compute it
　　 * as the minimum of the validOldestMemberMXactId[] entries at the time
　　 * we compute it (using nextMXact if none arevalid). Each backend is
　　 * required not to attempt to access any SLRUdata for MultiXactIds older
　　 * than its own OldestVisibleMXactId[] setting;this is necessary because
　　 * the checkpointer could truncate away suchdata at any instant.
　　 *
　　 * The checkpointer can compute the safetruncation point as the oldest
　　 * valid value among all theOldestMemberMXactId[] and
　　 * OldestVisibleMXactId[] entries, or nextMXactif none are valid.
　　 * Clearly, it is not possible for anylater-computed OldestVisibleMXactId
　　 * value to be older than this, and so there isno risk of truncating data
　　 * that is still needed.
　　 */
　　 MultiXactIdperBackendXactIds[1]; /* VARIABLE LENGTH ARRAY */
　　} MultiXactStateData;

下面看看初始化完"MultiXactOffset Ctl"、"MultiXactOffset Ctl"及"Shared MultiXact State"相关结构后在内存中的结构图

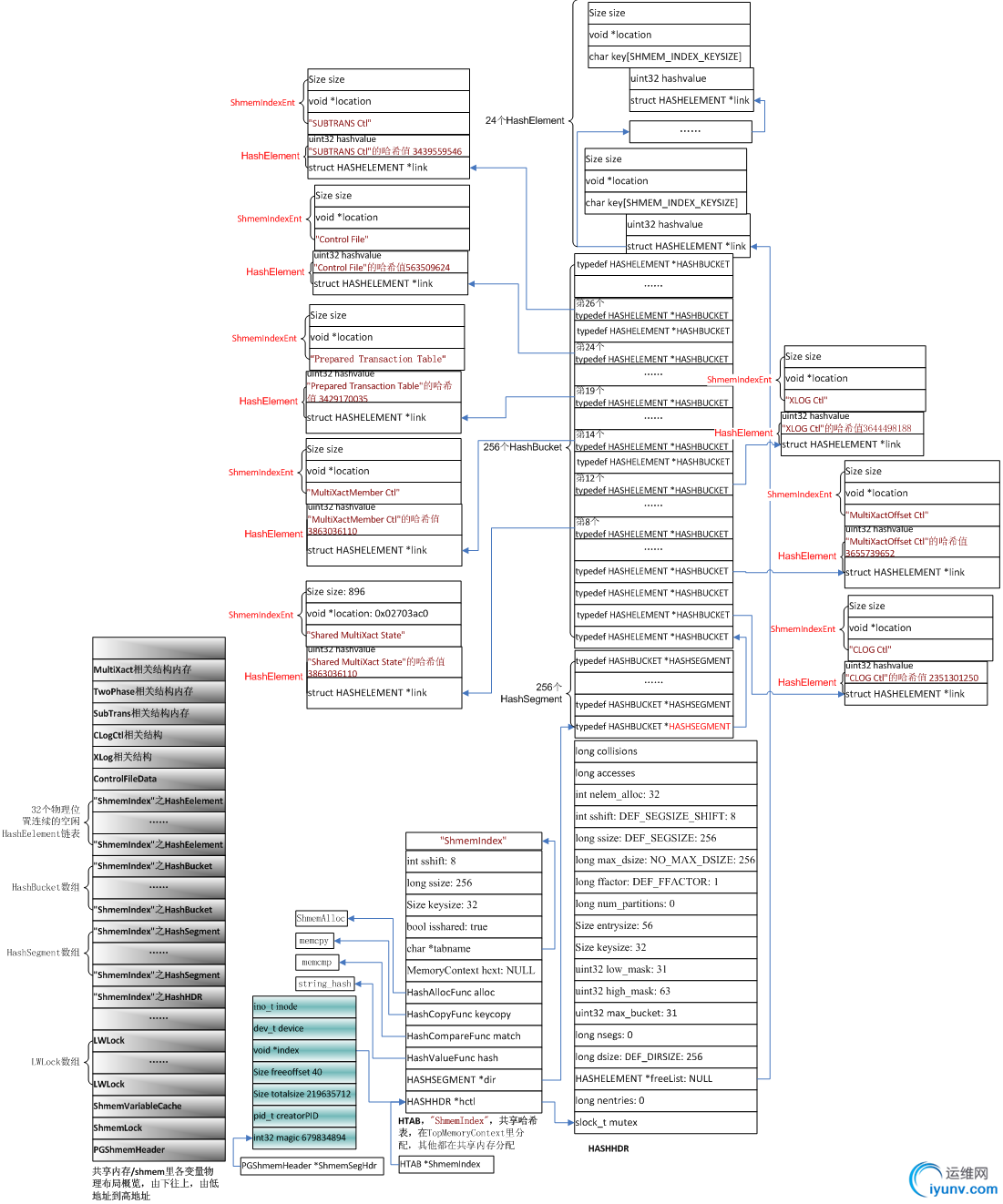

初始化完MultiXact相关结构的内存结构图

为了精简上图，把创建shmem的哈希表索引"ShmemIndex"时创建的HCTL结构删掉了，这个结构的作用是记录创建可扩展哈希表的相关信息。增加了左边灰色底的部分，描述共享内存/shmem里各变量物理布局概览，由下往上，由低地址到高地址。其中的"MultiXactCtl"相关机构即MultiXactOffsetCtl和MultiXactMemberCtl的相关结构图下面分别给出，要不上面的图太大太复杂了。

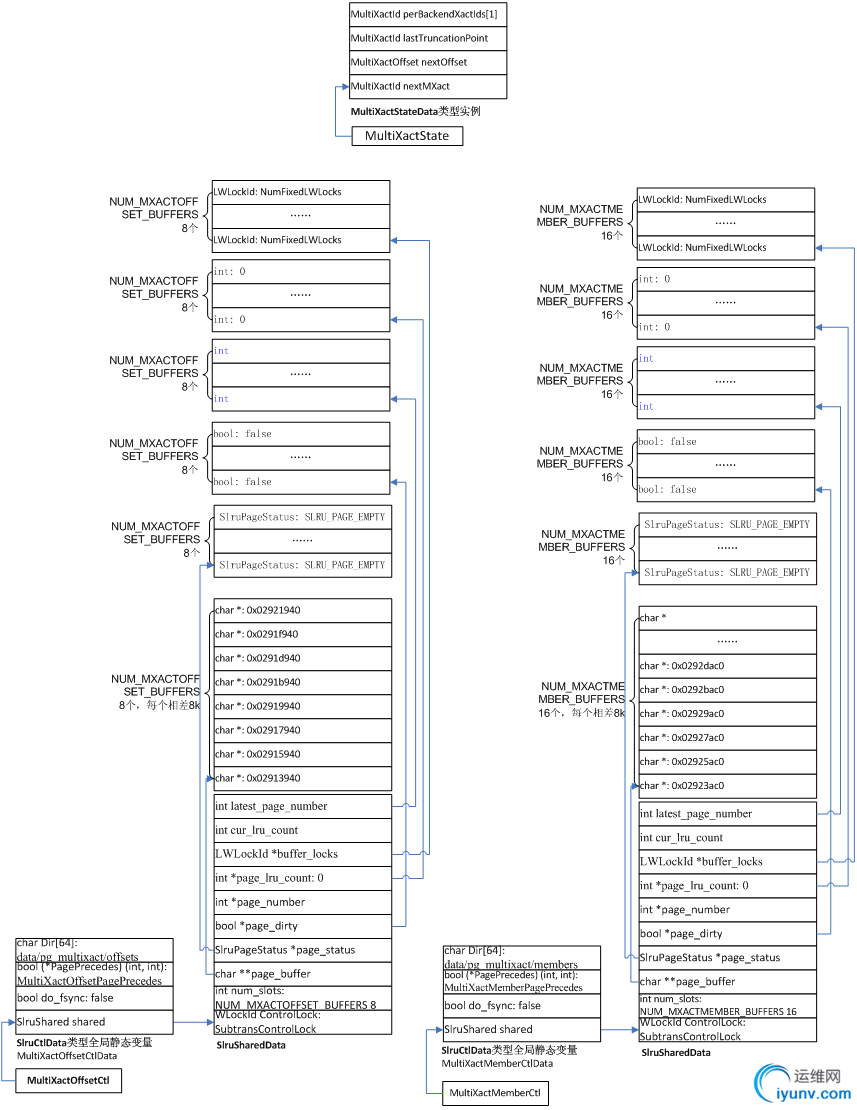

MultiXact相关结构图
