PostgreSQL启动过程中的那些事七：初始化共享内存和信号一：初始化shmemIndex和信号

yanghongjun

pg现在要初始化另一块内存——共享内存shared memory（以后shared memory有时会简写成shmem），在这块内存里，pg存放数据、锁、各种backend进程等。　　1先上个图，看一下函数调用过程梗概，中间略过部分细节
　　

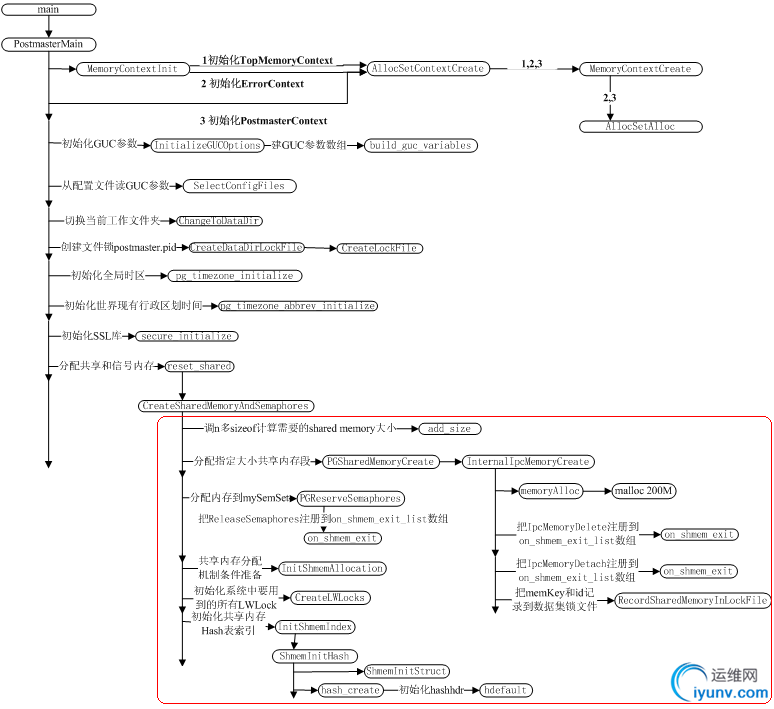

　　初始化共享内存方法调用流程图
　　2计算shared memory大小
　　 话说main()->…->PostmasterMain()->…->reset_shared()，在reset_shared()这个函数里，pg首先计算干xxx一堆事需要的内存大小size，然后分之。
　　 首先我们看看都计算了哪些内存，估算使用动态哈希表管理共享内存需要的内存；计算数据池及管理需要的内存（根据shared_buffer）；计算锁表需要的共享内存；计算xlog、clog需要的共享内存；计算共享进程、子事务、并发控制、轻量级锁、backend进程、后台写等需要的共享内存等，这些共享内存统统累加到size。计算shared memory共享内存代码如下：
　　 size = 100000;
　　 size =add_size(size, hash_estimate_size(SHMEM_INDEX_SIZE,
　　 sizeof(ShmemIndexEnt)));
　　 size =add_size(size, BufferShmemSize());
　　 size =add_size(size, LockShmemSize());
　　 size =add_size(size, ProcGlobalShmemSize());
　　 size =add_size(size, XLOGShmemSize());
　　 size =add_size(size, CLOGShmemSize());
　　 size =add_size(size, SUBTRANSShmemSize());
　　 size =add_size(size, TwoPhaseShmemSize());
　　 size =add_size(size, MultiXactShmemSize());
　　 size =add_size(size, LWLockShmemSize());
　　 size = add_size(size,ProcArrayShmemSize());
　　 size =add_size(size, BackendStatusShmemSize());
　　 size =add_size(size, SInvalShmemSize());
　　 size =add_size(size, BgWriterShmemSize());
　　 size =add_size(size, BTreeShmemSize());
　　 size =add_size(size, SyncScanShmemSize());
　　 size =add_size(size, ShmemBackendArraySize());
　　2分配并初始化shared memory
　　 计算好需要的共享内存大小size后调用PGSharedMemoryCreate()函数分配共享内存。PGSharedMemoryCreate()函数创建给定大小的共享内存段并初始化一个PGShmemHeader结构类型标准头，且给释放内存注册回调函数。如果发现死postgres段就回收，但是和非postgres内存段碰撞后pg不会失败。这儿的想法是检测和重用崩溃的postmaster或backend进程已经分配的key。
　　 PGSharedMemoryCreate()分配内存是先根据postmaster进程端口号计算找一个空闲IPC key的起始值。接着调用InternalIpcMemoryCreate()函数，尝试根据给定IPC key调用shmget()函数创建共享内存段。如果给定key的内存段已经存在就失败返回NULL。如果成功，把该内存段attach到当前进程postmaster并返回该内存段地址。调用on_shmem_exit()函数注册detach和delete该段内存时的回调函数IpcMemoryDelete()和IpcMemoryDetach()到on_shmem_exit_list数组。
　　 on_shmem_exit()函数注册函数到以ONEXIT 结构为元素的数组on_shmem_exit_list[MAX_ON_EXITS]中以供shmem_exit()函数执行时调用。ONEXIT 结构结构定义见下面。
　　static struct ONEXIT
　　{
　　 void (*function)(int code, Datum arg);
　　 Datum arg;
　　} on_proc_exit_list[MAX_ON_EXITS],on_shmem_exit_list[MAX_ON_EXITS];
　　
　　 接着调用RecordSharedMemoryInLockFile()函数把IPC key和shmid记录到postmaster.pid文件，然后从InternalIpcMemoryCreate()返回到PGSharedMemoryCreate()函数，再接着在分配到的共享内存的头部放一个PGShmemHeader（结构定义见下面）结构实例并初始化其成员，使全局静态PGShmemHeader *类型变量ShmemSegHdr指到这个结构。然后调用PGReserveSemaphores()函数分配存放信号的数组需要的内存到mySemSet数组并用on_shmem_exit()函数注册ReleaseSemaphores()函数到on_shmem_exit_list数组，这个数组大小和backend进程数有关。
　　typedef structPGShmemHeader /*standard header for all Postgres shmem */
　　{
　　 int32 magic; /* magic #to identify Postgres segments */
　　#define PGShmemMagic 679834894
　　 pid_t creatorPID; /* PID ofcreating process */
　　 Size totalsize; /* total size ofsegment */
　　 Size freeoffset; /* offset tofirst free space */
　　 void *index; /* pointer to ShmemIndex table */
　　#ifndef WIN32 /* Windows doesn't have useful inode#s */
　　 dev_t device; /* device data directory is on */
　　 ino_t inode; /* inode number of data directory */
　　#endif
　　} PGShmemHeader;
　　
　　  现在到了InitShmemAllocation()函数，调用SpinLockInit()给该共享内存初始化spinlock锁ShmemLock以备shmem分配时使用。再调用ShmemAlloc()（这个涉及到pg的另一块内存——共享内存/shared memory/shmem的管理机制，到pg的内存管理机制时在讨论。共享内存占pg整个使用内存的90%以上）给事务管理器transaction manager在shmem上分配一个VariableCacheData 类型的空间赋给VariableCacheData *类型变量ShmemVariableCache以备后用。
　　 接着调用CreateLWLocks()计算需要的LWLock锁（关于pg中的锁到并发控制的时候再讨论）的数目，并根据计算的数目分配LWLock数组需要的空间。每个内存块（根据设定，一般8k）需要两个LWLock，还有clog、subtrans等需要的，这个数目会比较大，在我PC上shared_buffer是200MB时这个数目是50,000+。
　　3分配并初始化shmem索引"ShmemIndex"——可扩展哈希表
　　 下来调用InitShmemIndex()初始化一个pg的可扩展哈希表（见pg中的数据结构一）"ShmemIndex"作为共享内存/sharedmemory/shmem的索引。Pg基于该索引表"ShmemIndex"管理shmem内存。这里就是HTAB、HASHHDR、HashSegment、HashBucket、HashElemen等等一堆招呼，可扩展哈希表"ShmemIndex"诞生了。其中的HTAB在TopMemoryContext里，其它在shmem里，"ShmemIndex"哈希表里存的是ShmemIndexEnt类型实例，记录shmem里每个内存块的名字、大小及偏移信息。按默认信息创建的"ShmemIndex"哈希表可以管理64M以上个内存片段（每个哈希桶的开链表按1个元素计算），结构见下图。
　　typedef struct
　　{
　　 char key[SHMEM_INDEX_KEYSIZE]; /* string name*/
　　 void  *location; /* location in shared mem */
　　 Size size; /* # bytes allocated for the structure */
　　} ShmemIndexEnt;
　　
　　static PGShmemHeader *ShmemSegHdr; /* shared mem segment header */
　　

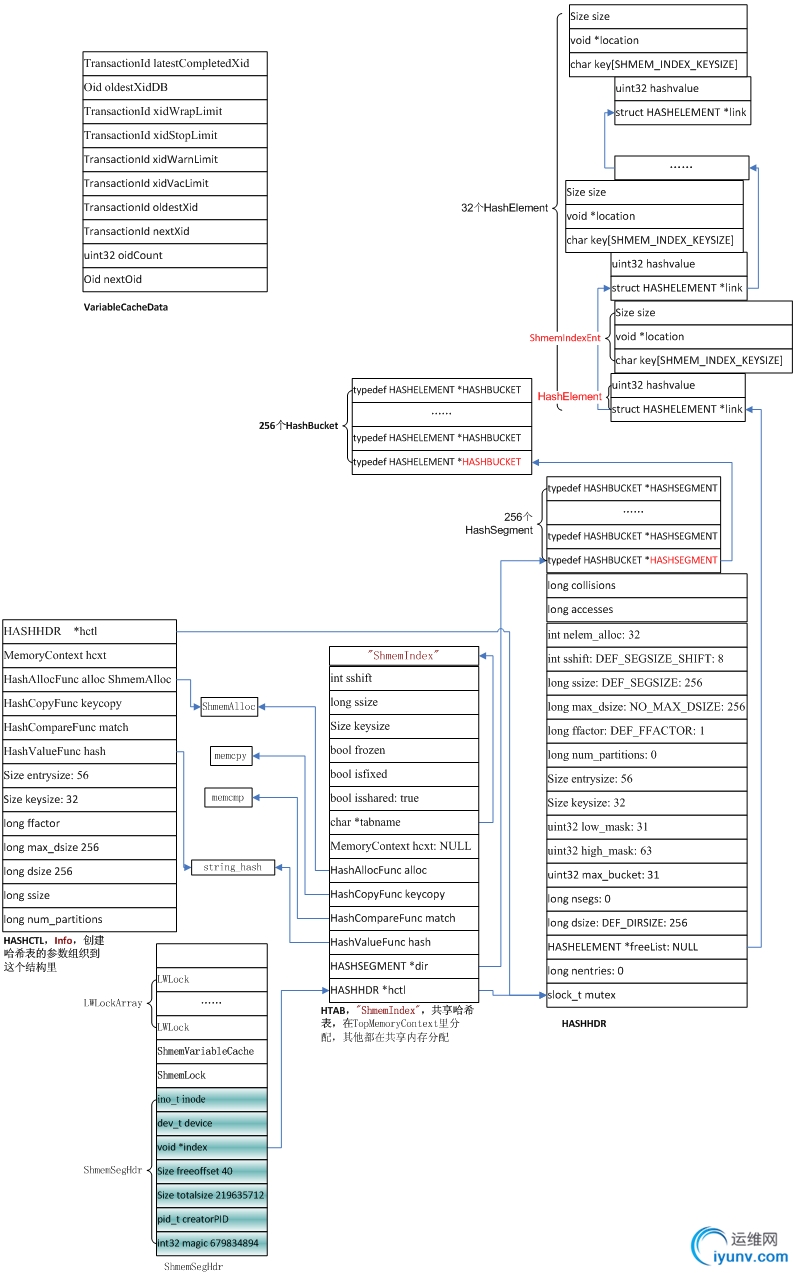

　　共享内存及其索引"ShmemIndex"结构图
　　
　　这一节就到这儿吧。
