PostgreSQL存储引擎源码分析一（不断更新）

wangwengwu

　　PostgreSQL的存储系统作为PostgreSQL的最低层，向下通过操作系统系统接口访问物理数据，向上为存取系统提供由缓冲区页面及页面上的接口函数。

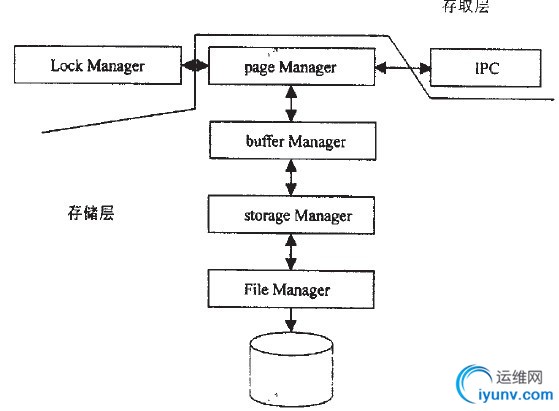

　　存储系统的总体架构如下图所示（转自贵州大学硕士黄崇争毕业论文“开放源代码DBMS的分析，比较”）

注释：Lock Manager是锁管理器，IPC是进程间通信，他们实现了存取层对存储层的互斥访问，操作。

　　存储系统各子系统功能如下：
　　Page Manager:对缓冲区页面的结构进行定义并提供页面的相关操作。
　　Buffer Manager:对共享缓冲区和本地缓冲区进行管理。
　　Storage Manager:屏蔽不同物理设备接口函数的差异，向Buffer Manager提供统一的接口。
　　File Manager:一般的操作系统只允许一个进程打开256个文件，而PostgreSQL服务器在工作时需要打开的文件会很多，因此，其使用File Manager来封装操作系统文件读写的函数。
　　下面对Page Manager的一段代码进行分析：Page Manager模块的功能上面已经讲到过，这里便不再赘述，这个模块主要由三个文件组成：源码根目录下的backend\storage\page路径下的bufpage.c,itemptr.c，以及根目录下include\storage路径的头文件bufpage.h组成。
　　页面Page的结构大致如下：页面由页首部，页面存储记录的ID，存储的记录以及特殊空间所组成。其中，页面首部定义在bufpage.h文件中。如下所示：
　　typedef struct PageHeaderData
{
XLogRecPtr pd_lsn;   /* XLogRecPtr是定义在/include/access/xlogdefs.h中的一个结构体，定义了存取层所用的日志文件 ，期待其他模块同学的完善。*/
uint16  pd_tli;   /* 善未搞明白。。。*/
uint16  pd_flags;  /* 页首部标志*/
LocationIndex pd_lower;  /* 页面空闲区域起始偏移量 ,LocationIndex 是无符号16位整型数据，下同*/
LocationIndex pd_upper;  /* 页面空闲区域结束偏移量 */
LocationIndex pd_special; /* 页面特殊区域起始偏移量 */
uint16  pd_pagesize_version;/* 页面大小*/
TransactionId pd_prune_xid; /* 不重要的XID, 如果为空则为0 */
ItemIdData pd_linp[1];  /* ItemidData是定义在/include/storage/itemid.h中的结构体，主要定义了元组项的底层特征：元组在页面上的偏移量，元组项指针的状态，元组的比特位长度，这里是定义了一个元组项的一个指针，指向页面不同的元组项（也就是记录） */
} PageHeaderData;
　　typedef PageHeaderData *PageHeader;
　　下面来分析/backend/storage/page/bufpage.c中的PageInit函数（页面初始化)
　　void PageInit(Page page,Size pageSize,Size specialSize)
　　{
　　PageHeader p = (PageHeader) page;
　　 specialSize = MAXALIGN(specialSize);//MAXALIGN是常量表达式
　　 Assert(pageSize == BLCKSZ);//如果页面大小和磁盘块大小相等的话，函数终止，页面初始化失败
Assert(pageSize > specialSize + SizeOfPageHeaderData);//SizeofPageHeaderData是定义在bufpage.h中的宏，即offsetof(PageHeaderData, pd_linp)，功能是获得页面首部中pd_linp数组的偏移量，如果页面大小大于特殊空间大小与偏移量之和的话，函数终止。
　　MemSet(p, 0, pageSize);//讲页首部初始化，清零。
　　p->pd_lower = SizeOfPageHeaderData;//初始化页面空闲区域起始偏移量
p->pd_upper = pageSize - specialSize;//初始化页面空闲区域结束偏移量
p->pd_special = pageSize - specialSize;//初始化特殊区域起始偏移量
PageSetPageSizeAndVersion(page, pageSize, PG_PAGE_LAYOUT_VERSION);//设置页面大小以及页面布局的版本号，这是定义在bufpage.h下的一个宏原型为：#define PageSetPageSizeAndVersion(page, size, version) \
( \
AssertMacro(((size) & 0xFF00) == (size)), \
AssertMacro(((version) & 0x00FF) == (version)), \
((PageHeader) (page))->pd_pagesize_version = (size) | (version) \
)里面基本上是一些位操作：将页面大小的后16位置0，版本号的前16为置0.
　　}
　　今天就分析到这里，希望大家给出意见，给予改正，谢谢！
　　姓名：鲁笛 主题：存储系统之缓冲区页面描述
