ipvs+ldirectord实现高可用ipvs

2322312

一、heartbeat准备

    1、接上文HA集群准备工作
    2、 安装heartbeat-ldirectord组件包

1	[iyunv@node1 heartbeat]# yum localinstall heartbeat-ldirectord-2.1.4-12.el6.x86_64.rpm

    3、ldirectord组件简介

    ldirectord依赖于自己的配置文件来生成ipvs的规则，因此，定义LVS集群、添加RS都是在ldirectord的配置文件中指定，而无需手动执行ipvsadm命令。ldirectord对LVS集群的director高可用，并对LVS进群的RS提供健康状态监测，若某节点出现故障，则会把它从集群系统中剔除，并在其回复正常后，将它重新加入集群系统。ldirectord还可以调用ipvsadm命令创建LVS路由表信息，只需要在/etc/ha.d/ldirectord.cf配置文件中指明即可。

    4、基本信息



二、配置
RS：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

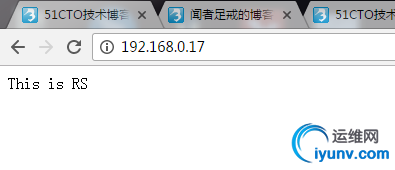

1、准备RS脚本 #!/bin/bash vip=192.168.0.17 interface="lo:0" case $1 in start)         echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore         echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore         echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce         echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce         ifconfig $interface $vip broadcast $vip netmask 255.255.255.255 up         route add -host $vip dev $interface         ;; stop)         echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore         echo 0 > /proc/sys/net/ipv4/conf/eth0/arp_ignore         echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce         echo 0 > /proc/sys/net/ipv4/conf/eth0/arp_announce         ifconfig $interface down         ;; status)         if ifconfig lo:0 | grep $vip &> /dev/null; then                 echo "ipvs is running."         else                 echo "ipvs is stopped."         fi         ;; *)         echo "please input : `basename $0` {start|stop|status}"         exit 1 esac [iyunv@node3 ~]# chmod +x rs.sh 2、准备httpd [iyunv@node3 ~]# yum install httpd [iyunv@node3 ~]# echo "This is RS" > /var/www/html/index.html [iyunv@node3 ~]# service httpd start [iyunv@node3 ~]# curl 192.168.0.20 This is RS [iyunv@node3 ~]# ./rs.sh start

主备Director测试

1 2 3 4

[iyunv@node1 ~]# ifconfig eth0:0 192.168.0.17 broadcast 192.168.0.17 netmask 255.255.255.255 up [iyunv@node1 ~]# route add -host 192.168.0.17 dev eth0:0 [iyunv@node1 ~]# ipvsadm -A -t 192.168.0.17:80 -s rr [iyunv@node1 ~]# ipvsadm -a -t 192.168.0.17:80 -r 192.168.0.20 -g

1 2 3

[iyunv@node1 ~]# ipvsadm -C [iyunv@node1 ~]# route del -host 192.168.0.17 [iyunv@node1 ~]# ifconfig eth0:0 down

主Director：node1配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79

1、cp样例配置文件 [iyunv@node1 ~]# cd /usr/share/doc/heartbeat-ldirectord-2.1.4/ [iyunv@node1 heartbeat-ldirectord-2.1.4]# cp ldirectord.cf /etc/ha.d [iyunv@node1 heartbeat-ldirectord-2.1.4]# cd /etc/ha.d 2、配置文件 ##全局配置 # Global Directives ##健康状态检测超时时间间隔                            checktimeout=3 ##每一秒检查一次                            checkinterval=1 #fallback=127.0.0.1:80 ##自动装载配置文件 autoreload=yes ##日志文件 logfile="/var/log/ldirectord.log" ##日志文件级别 #logfile="local0" ##邮件通知警告信息 #emailalert="admin@x.y.z" ##邮件通知间隔1小时 #emailalertfreq=3600 ##邮件通知所有的状态信息 #emailalertstatus=all ##是否工作于静默模式 quiescent=yes ##虚拟服务配置 # Sample for an http virtual service ##VIP             virtual=192.168.0.17:80 ##RS gate为dr类型                 real=192.168.0.20:80 gate         #real=192.168.6.3:80 gate         #real=192.168.6.6:80 gate ##backserver         fallback=127.0.0.1:80 gate ##健康状态检查基于http协议         service=http ##请求的页面         request=".health.html" ##检查request=“”页面中的字符串是否一致         receive="" ##对多个虚拟主机进行检查         virtualhost=some.domain.com.au ##调度类型为rr         scheduler=rr ##持久连接时长         #persistent=600 ##掩码         #netmask=255.255.255.255 ##基于tcp的检查，集群服务类型         protocol=tcp ##检查类型为交互式检查 ##checktype：connect是传输层检查，ping是网络层检查，negotlate是应用层检查 ##当checktype=negotlate时，ldirectord将基于指定的协议与各RS建立连接，完成应用层检查         checktype=negotia ##检查端口为80         checkport=80 ##请求的页面         request="index.html" ##请求的字符串检查         #receive="Test Page" ##对虚拟主机检查         #virtualhost=                     3、准备web服务，node1作为back server提供sorry server服务 [iyunv@node1 ha.d]# vim /var/www/html/index.html This is sorry server(node1) [iyunv@node1 ha.d]# service httpd start Starting httpd: httpd: Could not reliably determine the server's fully qualified domain name, using 192.168.0.15 for ServerName                                                            [  OK  ] [iyunv@node1 ha.d]# curl 192.168.0.15 This is sorry server(node1) 4、将配置文件cp给node2 [iyunv@node1 ha.d]# scp ldirectord.cf node2:/etc/ha.d/

备Director：node2配置

1 2 3 4 5 6 7

[iyunv@node2 ~]# vim /var/www/html/index.html This is sorry server(node2) [iyunv@node2 ~]# service httpd start Starting httpd: httpd: Could not reliably determine the server's fully qualified domain name, using 192.168.0.16 for ServerName                                                            [  OK  ] [iyunv@node2 ~]# curl 192.168.0.16 This is sorry server(node2)

RS准备测试页

1	[iyunv@node3 ~]# echo "ok"  > /var/www/html/.health.html

启动服务

1	[iyunv@node1 ~]# service heartbeat start; ssh node2 'service heartbeat start'

gui界面配置资源

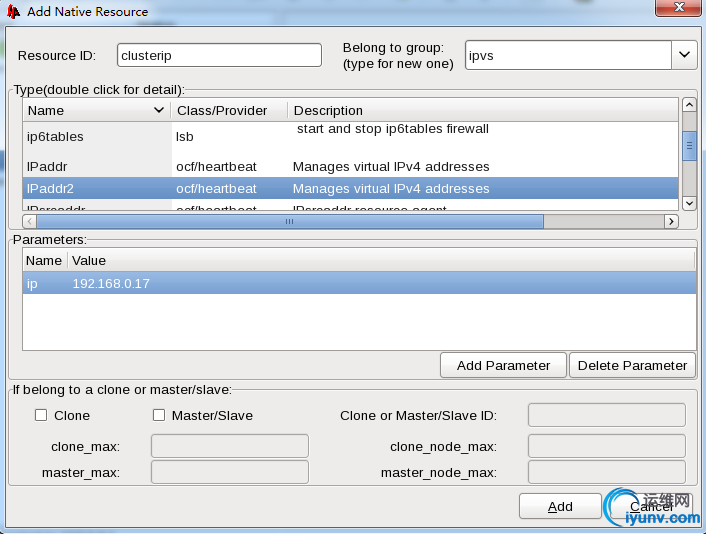

1、定义资源组ipvs，定义集群ip资源（vip）


2、定义ipvs规则，lsb格式不提供参数，ocf格式的资源代理须提供配置文件

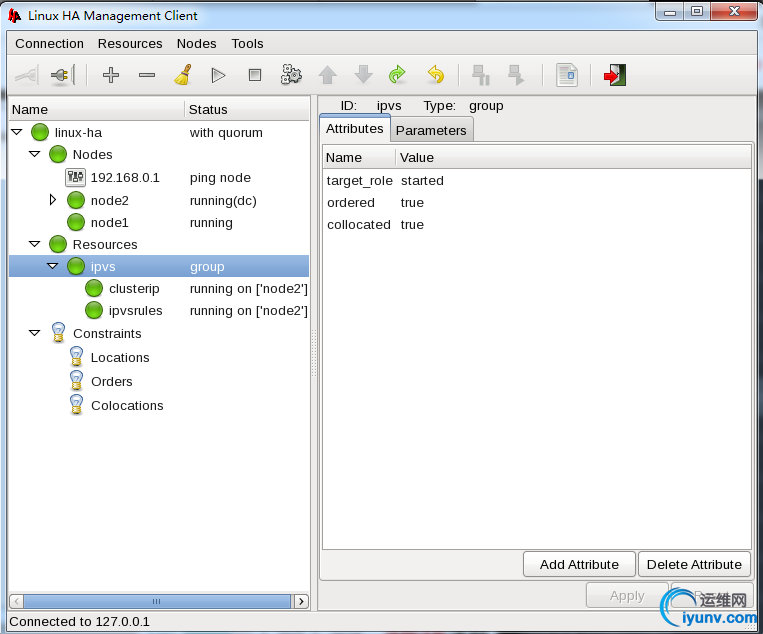

3、启动资源



4、验证node2节点

1 2 3 4 5 6 7 8 9 10 11 12 13 14

[iyunv@node2 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  192.168.0.17:80 rr   -> 192.168.0.20:80              Route   1      0          0     [iyunv@node2 ~]# ip add show eth0 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000     link/ether 00:0c:29:15:ea:32 brd ff:ff:ff:ff:ff:ff     inet 192.168.0.16/24 brd 192.168.0.255 scope global eth0     inet 192.168.0.17/24 brd 192.168.0.255 scope global secondary eth0     inet6 fe80::20c:29ff:fe15:ea32/64 scope link        valid_lft forever preferred_lft forever

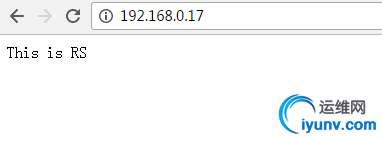

5、验证负载均衡集群效果


6、检测RS下线，director错误页面

1 2 3 4 5 6 7 8

[iyunv@node3 ~]# mv /var/www/html/.health.html /var/www/html/a.html [iyunv@node2 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  192.168.0.17:80 rr   -> 127.0.0.1:80                 Local   1      0          0            -> 192.168.0.20:80              Route   0      0          0

同理检查node1。
