Zabbix监控JBOSS4.xx或EAP5.xx

we23213

1.1 实验环境

• Zabbix Server 2.2.0（172.16.0.2）

• JBoss Server EAP 5.2.0或jboss-4.2.3.GA (172.16.0.2)

• Both servers running Red Hat Enterprise Linux 6.3



1.2 Zabbix Serverd上Javagateway安装配置1.工作原理：
Zabbix server想知道一台主机上的特定的JMX值时，它向Zabbix-Javagateway询问，而Zabbix-Javagateway使用“JMXmanagementAPI”去查询特定的应用程序，而前提是应用程序这端在开启时需要“-Dcom.sun.management.jmxremote”参数来开启JMX查询就行了。
Zabbixserver有一个特殊的进程用来连接Javagateway叫StartJavaPollers；Javagateway通过配置文件中START_POLLERS参数设置启动多个线程，在zabbix服务器这边如果一个连接所用时间超过Timeout，将会被中断，但是Javagateway将继续从JMXcounter取数据。所以StartJavaPollers设置的值要小于等于START_POLLERS设置的值。Zabbix-Javagateway就相当于一个代理。
2.安装JDK环境(如果Java环境已经配置，则跳过此步骤)
安装方法将jdk-6u37-linux-x64.bin上传到Zabbix Server的/usr/local下#cd /usr/local/# chmod +x jdk-6u37-linux-x64.bin# ./jdk-6u37-linux-x64.bin
# vim /etc/profile在最后加入下面语句#set java environmentJAVA_HOME=/usr/local/jdk1.6.0_37CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jarPATH=$JAVA_HOME/bin:$PATHexport JAVA_HOME CLASSPATH PATH
使环境值立即生效# source /etc/profile查看JAVA是不是安装成功# java -version

（测试过，如果java环境是OpenJDK，则编译时会报错如）

3.安装Javagateway
软件包在zabbix自带有，目前暂时只支持从zabbix软件包中获得
（备份zabbix_server.conf和zabbix_agentd.conf文件，编译安装需要GCC环境）
# cp -p zabbix_server.conf zabbix_server.conf.bak
# cp -p zabbix_agentd.conf zabbix_agentd.conf.bak
# tar zxvf zabbix-2.2.0.tar.gz
# cd zabbix-2.2.0
# ./configure –enable-java –prefix=/opt/zabbix_java

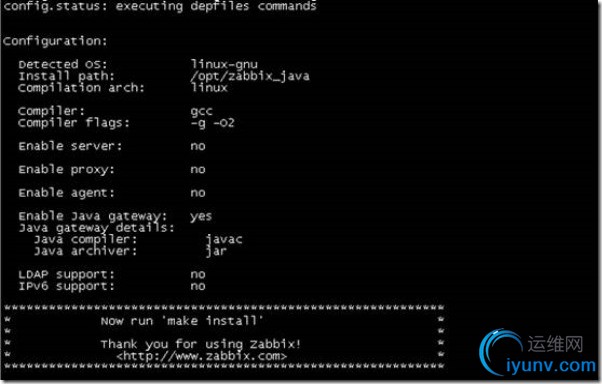

编译完成

# make && make install
4.修改Javagateway的配置文件

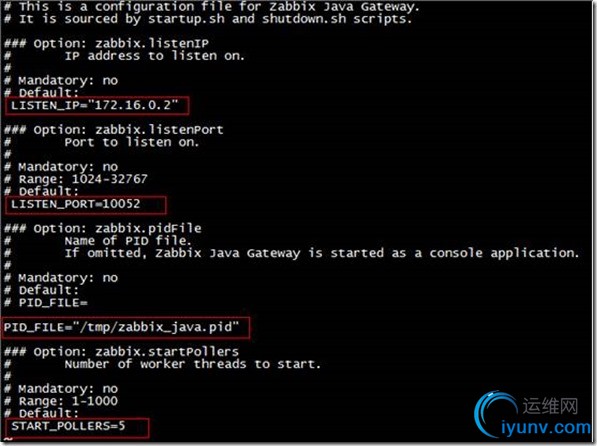

# vim /opt/zabbix_java/sbin/zabbix_java/settings.sh
在配置文件 settings.sh 中，可以配置以下参数：
LISTEN_IP=”172.16.0.2” #zabbix_server端ip地址
LISTEN_PORT=10052
START_POLLERS=5

5.修改zabbix_server的配置文件，使支持javagateway
# vi /etc/zabbix_server.conf
zabbix_server 或 zabbix_proxy 的配置文件中有以下内容需要配置：
JavaGateway=172.16.0.2
JavaGatewayPort=10052
StartJavaPollers=5

6.启动javagateway
# cd /opt/zabbix_java/sbin/zabbix_java/
#./startup.sh
#netstat –nlp |grep 10052

7.重启zabbix_server服务
# /etc/init.d/zabbix_server restart
1.3 客户端JBOSS服务器配置1. 启用远程JMX监控
编辑JBOSS_HOME/bin/run.conf(注：JBOSS_HOME为JBOSS安装的位置)
[iyunv@JBOSS-4 jboss-4.2.3.GA]# vi /usr/jboss-4.2.3.GA/bin/run.conf

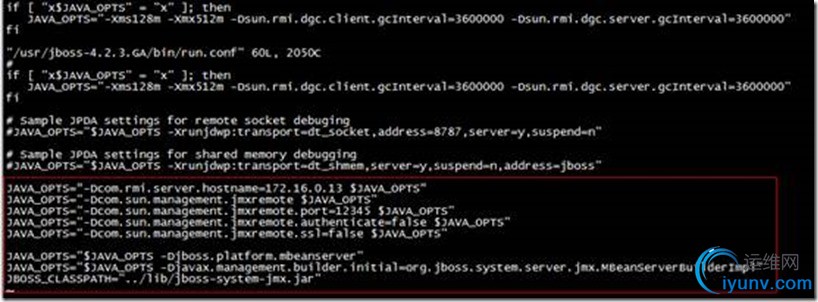

在文件结尾加入下面几行：

#JMX Remote Management configuration
JAVA_OPTS="$JAVA_OPTS -Dcom.rmi.server.hostname=<YOUR_JBOSS_SERVER_IP>" #注意如果没有此行，则JMX远程访问时会报错
JAVA_OPTS="$JAVA_OPTS -Dcom.sun.management.jmxremote"
JAVA_OPTS="$JAVA_OPTS -Dcom.sun.management.jmxremote.port=12345" #端口号可以自己定义，注意不要冲突
JAVA_OPTS="$JAVA_OPTS -Dcom.sun.management.jmxremote.authenticate=false"
JAVA_OPTS="$JAVA_OPTS -Dcom.sun.management.jmxremote.ssl=false"
JAVA_OPTS="$JAVA_OPTS -Djboss.platform.mbeanserver"
JAVA_OPTS="$JAVA_OPTS -Djavax.management.builder.initial=org.jboss.system.server.jmx.MBeanServerBuilderImpl"
JBOSS_CLASSPATH="../lib/jboss-system-jmx.jar"
然后保存
2.重启JBOSS服务就开启JMX了
[iyunv@JBOSS-4 bin]# ./shutdown.sh –S
#nohup ./run.sh -b 0.0.0.0 & 此时可以通过#more nohup.out查看启动情况
查看端口是否监听
# netstat -nlp | grep 12345

3.使用cmdline-jmxclient-0.10.3.jar文件测试服务器端测试是否能正常获取信息
本地测试：
将cmdline-jmxclient-0.10.3.jar上传到JBOSS服务器上，为了方便管理，这里我们上传到JBOSS的lib目录下

4.测试有数据则表示成功

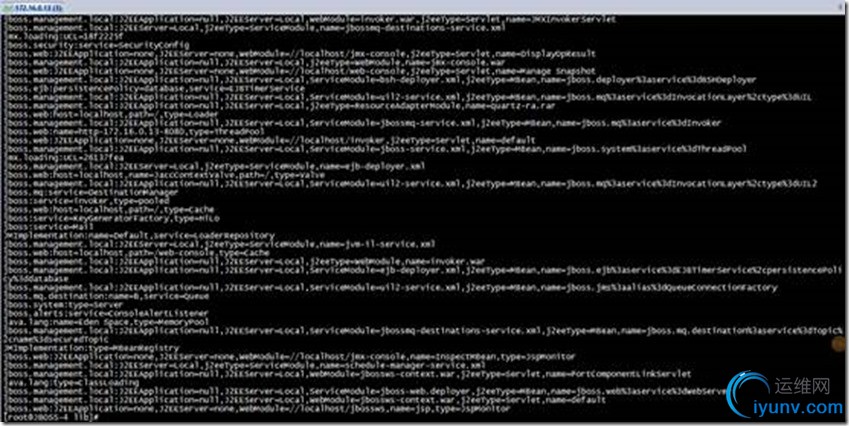

[iyunv@JBOSS-4 lib]# java -jar cmdline-jmxclient-0.10.3.jar -:- 172.16.0.13:12345
（注：这个命令会输出所有的Mbeans，”-:-“表示没有用户名和密码）

查找需要的Mbeans，如我们相查找和jboss.management.local相关的Mbens，可以使用命令：

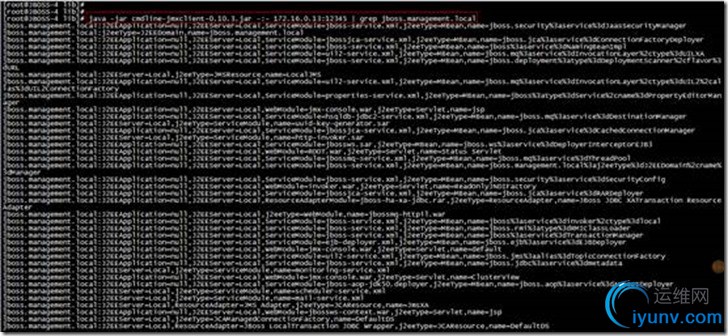

[iyunv@JBOSS-4 lib]# java -jar cmdline-jmxclient-0.10.3.jar -:- 172.16.0.13:12345 | grep jboss.management.local

远程测试：
将cmdline-jmxclient-0.10.3.jar上传到Zabbix Server服务器上

测试有数据则表示成功

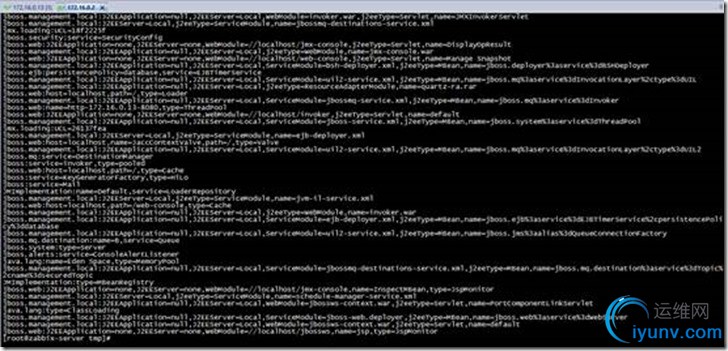

[iyunv@zabbix-server tmp]# java -jar cmdline-jmxclient-0.10.3.jar -:- 172.16.0.13:12345
（一般通过zabbix-server能获取到数据，通过JMX监控就基本成功）

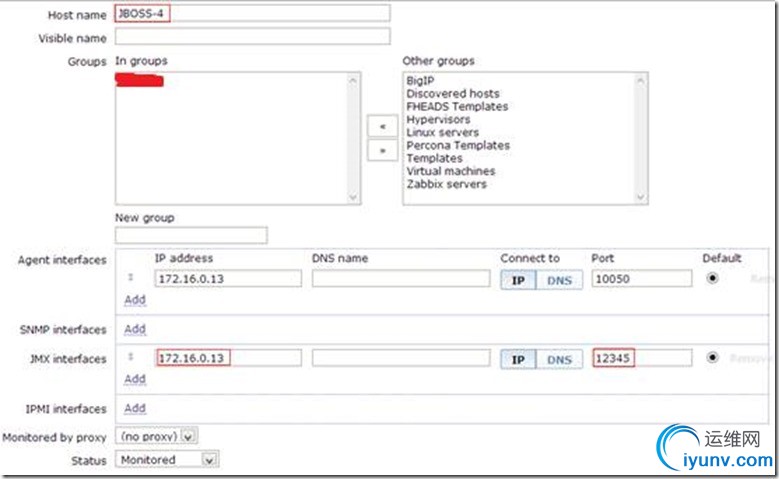

1.4 添加JBOSS监控主机1. 在web前端添加JBOSS主机，设置jmx ip地址及端口

2.添加成功后会显示JMX图标变绿，表示可用(必须有Items将能显示图标)

1.5 添加JBOSS监控项1. 在一台Windows机器上安装JAVA（该windows能与Weblogic服务器通信即可，不需要安装zabbix_agent）

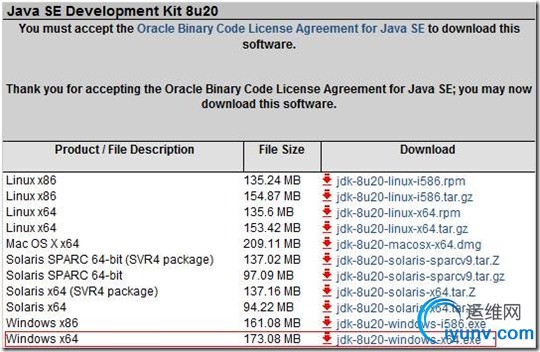

下载JAVA程序，下载完后默认安装即可
http://www.oracle.com/technetwork/java/javase/downloads/jdk8-downloads-2133151.html

2. 配置JDK环境变量

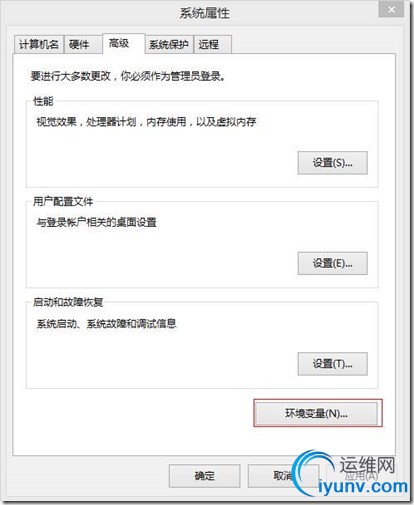

选择环境变量

选择新建，变量名输入“JAVA_HOME”，变量值输入“C:\Program Files\Java\jdk1.8.0_20\bin”
即JAVA安装目录

在Path变量名中，添加路径; C:\Program Files\Java\jdk1.8.0_20\bin



3. 在cmd下输入”jconsole”打开java监视和管理控制台

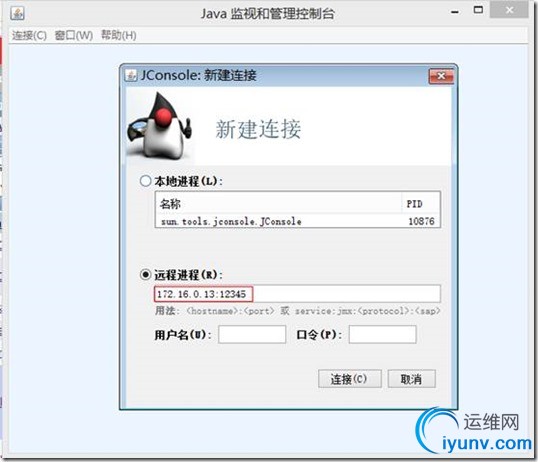

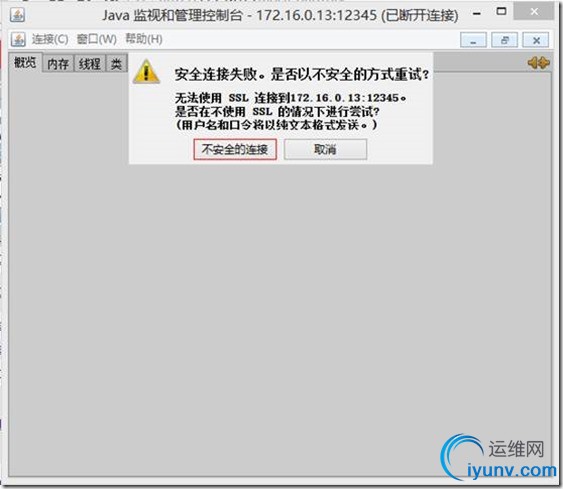

4.选择远程进程，输入tomcat的ip：端口号


5.这里以jboss.jca节点为例，展开jboss.jca-CachedConnectionManager，可以在右边详细中看到ObjectName的值: jboss.jca:service=CachedConnectionManager
这里的值在下面创建监控项时需要填入到Key中

6.选择属性State，右边详细可以查看到对象的属性值，这里所有属性下面的值，都是item里面key的值，后面创建item的时候就会体现出来了

7.这里我们以jboss.jca:service=CachedConnectionManager-State为例，进行创建监控项


创建State监控项,

结果如下：

这里主要注意Key值，其他监控值方法操作一样
jmx["jboss.jca:service=CachedConnectionManager",State]
语法：
jmx["ObjectName",属性名]
8.监控结果如图所示
