mybatis缓存原理

zyk198500

缓存概述

• 正如大多数持久层框架一样，MyBatis 同样提供了一级缓存和二级缓存的支持；

• 一级缓存基于 PerpetualCache 的 HashMap 本地缓存，其存储作用域为 Session，当 Session flush 或 close 之后，该Session中的所有 Cache 就将清空。

• 二级缓存与一级缓存其机制相同，默认也是采用 PerpetualCache，HashMap存储，不同在于其存储作用域为 Mapper(Namespace)，并且可自定义存储源，如 Ehcache、Hazelcast等。

• 对于缓存数据更新机制，当某一个作用域(一级缓存Session/二级缓存Namespaces)的进行了 C/U/D 操作后，默认该作用域下所有 select 中的缓存将被clear。

• MyBatis 的缓存采用了delegate机制 及 装饰器模式设计，当put、get、remove时，其中会经过多层 delegate cache 处理，其Cache类别有：BaseCache(基础缓存)、EvictionCache(排除算法缓存) 、DecoratorCache(装饰器缓存)：BaseCache ：为缓存数据最终存储的处理类，默认为 PerpetualCache，基于Map存储；可自定义存储处理，如基于EhCache、Memcached等；
  EvictionCache ：当缓存数量达到一定大小后，将通过算法对缓存数据进行清除。默认采用 Lru 算法(LruCache)，提供有 fifo 算法(FifoCache)等；
  DecoratorCache：缓存put/get处理前后的装饰器，如使用 LoggingCache 输出缓存命中日志信息、使用 SerializedCache 对 Cache的数据 put或get 进行序列化及反序列化处理、当设置flushInterval(默认1/h)后，则使用 ScheduledCache 对缓存数据进行定时刷新等。

• 一般缓存框架的数据结构基本上都是 Key-Value 方式存储，MyBatis 对于其 Key 的生成采取规则为：[hashcode : checksum : mappedStementId : offset : limit : executeSql : queryParams]。

• 对于并发 Read/Write 时缓存数据的同步问题，MyBatis 默认基于 JDK/concurrent中的ReadWriteLock，使用ReentrantReadWriteLock 的实现，从而通过 Lock 机制防止在并发 Write Cache 过程中线程安全问题。


源码剖解

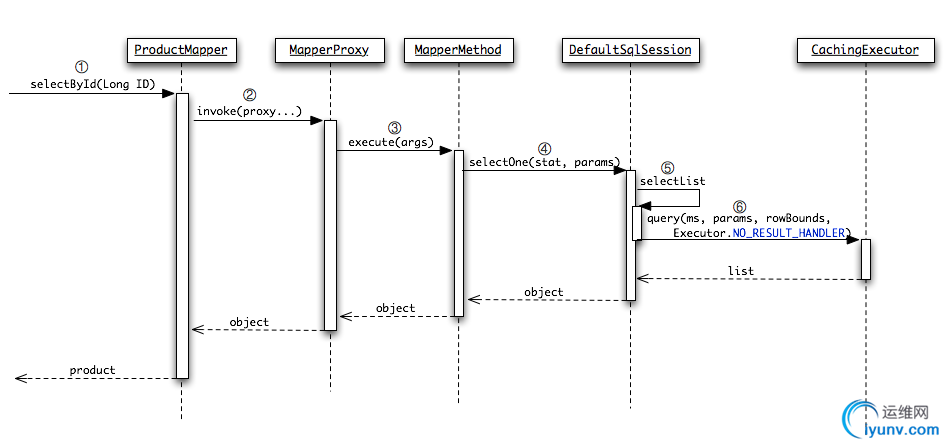

接下来将结合 MyBatis 序列图进行源码分析。在分析其Cache前，先看看其整个处理过程。
执行过程:

① 通常情况下，我们需要在 Service 层调用 Mapper Interface 中的方法实现对数据库的操作，上述根据产品 ID 获取 Product 对象。
② 当调用 ProductMapper 时中的方法时，其实这里所调用的是 MapperProxy 中的方法，并且 MapperProxy已经将将所有方法拦截，其具体原理及分析，参考 MyBatis+Spring基于接口编程的原理分析，其 invoke 方法代码为：
Java代码

• //当调用Mapper所有的方法时，将都交由Proxy中的invoke处理：

• publicObjectinvoke(Objectproxy,Methodmethod,Object[]args)throwsThrowable{

• try{

• if(!OBJECT_METHODS.contains(method.getName())){

• finalClassdeclaringInterface=findDeclaringInterface(proxy,method);

• //最终交由MapperMethod类处理数据库操作，初始化MapperMethod对象

• finalMapperMethodmapperMethod=newMapperMethod(declaringInterface,method,sqlSession);

• //执行mappermethod，返回执行结果

• finalObjectresult=mapperMethod.execute(args);

• ....

• returnresult;

• }

• }catch(SQLExceptione){

• e.printStackTrace();

• }

• returnnull;

• }


③其中的 mapperMethod 中的 execute 方法代码如下：
Java代码

• publicObjectexecute(Object[]args)throwsSQLException{

• Objectresult;

• //根据不同的操作类别，调用DefaultSqlSession中的执行处理

• if(SqlCommandType.INSERT==type){

• Objectparam=getParam(args);

• result=sqlSession.insert(commandName,param);

• }elseif(SqlCommandType.UPDATE==type){

• Objectparam=getParam(args);

• result=sqlSession.update(commandName,param);

• }elseif(SqlCommandType.DELETE==type){

• Objectparam=getParam(args);

• result=sqlSession.delete(commandName,param);

• }elseif(SqlCommandType.SELECT==type){

• if(returnsList){

• result=executeForList(args);

• }else{

• Objectparam=getParam(args);

• result=sqlSession.selectOne(commandName,param);

• }

• }else{

• thrownewBindingException("Unkownexecutionmethodfor:"+commandName);

• }

• returnresult;

• }


由于这里是根据 ID 进行查询，所以最终调用为 sqlSession.selectOne函数。也就是接下来的的 DefaultSqlSession.selectOne 执行；
④ ⑤ 可以在 DefaultSqlSession 看到，其 selectOne 调用了 selectList 方法：Java代码

• publicObjectselectOne(Stringstatement,Objectparameter){

• Listlist=selectList(statement,parameter);

• if(list.size()==1){

• returnlist.get(0);

• }

• ...

• }

•

• publicListselectList(Stringstatement,Objectparameter,RowBoundsrowBounds){

• try{

• MappedStatementms=configuration.getMappedStatement(statement);

• //如果启动用了Cache才调用CachingExecutor.query，反之则使用BaseExcutor.query进行数据库查询

• returnexecutor.query(ms,wrapCollection(parameter),rowBounds,Executor.NO_RESULT_HANDLER);

• }catch(Exceptione){

• throwExceptionFactory.wrapException("Errorqueryingdatabase.Cause:"+e,e);

• }finally{

• ErrorContext.instance().reset();

• }

• }


⑥到这里，已经执行到具体数据查询的流程，在分析 CachingExcutor.query 前，先看看 MyBatis 中 Executor 的结构及构建过程。


执行器(Executor):
Executor: 执行器接口。也是最终执行数据获取及更新的实例。其类结构如下：

BaseExecutor: 基础执行器抽象类。实现一些通用方法，如createCacheKey 之类。并且采用 模板模式 将具体的数据库操作逻辑(doUpdate、doQuery)交由子类实现。另外，可以看到变量localCache: PerpetualCache，在该类采用 PerpetualCache 实现基于 Map 存储的一级缓存，其 query 方法如下：Java代码

• publicListquery(MappedStatementms,Objectparameter,RowBoundsrowBounds,ResultHandlerresultHandler)throwsSQLException{

• ErrorContext.instance().resource(ms.getResource()).activity("executingaquery").object(ms.getId());

• //执行器已关闭

• if(closed)thrownewExecutorException("Executorwasclosed.");

• Listlist;

• try{

• queryStack++;

• //创建缓存Key

• CacheKeykey=createCacheKey(ms,parameter,rowBounds);

• //从本地缓存在中获取该key所对应的结果集

• finalListcachedList=(List)localCache.getObject(key);

• //在缓存中找到数据

• if(cachedList!=null){

• list=cachedList;

• }else{//未从本地缓存中找到数据，开始调用数据库查询

• //为该key添加一个占位标记

• localCache.putObject(key,EXECUTION_PLACEHOLDER);

• try{

• //执行子类所实现的数据库查询操作

• list=doQuery(ms,parameter,rowBounds,resultHandler);

• }finally{

• //删除该key的占位标记

• localCache.removeObject(key);

• }

• //将db中的数据添加至本地缓存中

• localCache.putObject(key,list);

• }

• }finally{

• queryStack--;

• }

• //刷新当前队列中的所有DeferredLoad实例，更新MateObject

• if(queryStack==0){

• for(DeferredLoaddeferredLoad:deferredLoads){

• deferredLoad.load();

• }

• }

• returnlist;

• }


BatchExcutor、ReuseExcutor、SimpleExcutor: 这几个就没什么好说的了，继承了 BaseExcutor 的实现其 doQuery、doUpdate 等方法，同样都是采用 JDBC 对数据库进行操作；三者区别在于，批量执行、重用 Statement 执行、普通方式执行。具体应用及场景在Mybatis 的文档上都有详细说明。

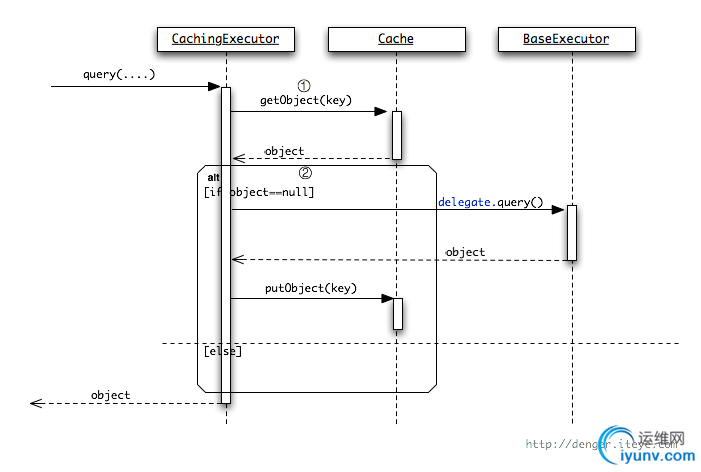

CachingExecutor: 二级缓存执行器。个人觉得这里设计的不错，灵活地使用 delegate机制。其委托执行的类是 BaseExcutor。 当无法从二级缓存获取数据时，同样需要从DB 中进行查询，于是在这里可以直接委托给 BaseExcutor 进行查询。其大概流程为：

流程为： 从二级缓存中进行查询 -> [如果缓存中没有，委托给 BaseExecutor] -> 进入一级缓存中查询 -> [如果也没有] -> 则执行 JDBC 查询，其 query 代码如下：Java代码

• publicListquery(MappedStatementms,ObjectparameterObject,RowBoundsrowBounds,ResultHandlerresultHandler)throwsSQLException{

• if(ms!=null){

• //获取二级缓存实例

• Cachecache=ms.getCache();

• if(cache!=null){

• flushCacheIfRequired(ms);

• //获取读锁(Read锁可由多个Read线程同时保持)

• cache.getReadWriteLock().readLock().lock();

• try{

• //当前Statement是否启用了二级缓存

• if(ms.isUseCache()){

• //将创建cachekey委托给BaseExecutor创建

• CacheKeykey=createCacheKey(ms,parameterObject,rowBounds);

• finalListcachedList=(List)cache.getObject(key);

• //从二级缓存中找到缓存数据

• if(cachedList!=null){

• returncachedList;

• }else{

• //未找到缓存，很委托给BaseExecutor执行查询

• Listlist=delegate.query(ms,parameterObject,rowBounds,resultHandler);

• tcm.putObject(cache,key,list);

• returnlist;

• }

• }else{//没有启动用二级缓存，直接委托给BaseExecutor执行查询

• returndelegate.query(ms,parameterObject,rowBounds,resultHandler);

• }

• }finally{

• //当前线程释放Read锁

• cache.getReadWriteLock().readLock().unlock();

• }

• }

• }

• returndelegate.query(ms,parameterObject,rowBounds,resultHandler);

• }


至此，已经完完了整个缓存执行器的整个流程分析，接下来是对缓存的 缓存数据管理实例进行分析，也就是其 Cache 接口，用于对缓存数据 put 、get及remove的实例对象。


Cache 委托链构建:
正如最开始的缓存概述所描述道，其缓存类的设计采用 装饰模式，基于委托的调用机制。
缓存实例构建：
缓存实例的构建 ，Mybatis 在解析其 Mapper 配置文件时就已经将该实现初始化，在 org.apache.ibatis.builder.xml.XMLMapperBuilder 类中可以看到：
Java代码

• privatevoidcacheElement(XNodecontext)throwsException{

• if(context!=null){

• //基础缓存类型

• Stringtype=context.getStringAttribute("type","PERPETUAL");

• ClasstypeClass=typeAliasRegistry.resolveAlias(type);

• //排除算法缓存类型

• Stringeviction=context.getStringAttribute("eviction","LRU");

• ClassevictionClass=typeAliasRegistry.resolveAlias(eviction);

• //缓存自动刷新时间

• LongflushInterval=context.getLongAttribute("flushInterval");

• //缓存存储实例引用的大小

• Integersize=context.getIntAttribute("size");

• //是否是只读缓存

• booleanreadWrite=!context.getBooleanAttribute("readOnly",false);

• Propertiesprops=context.getChildrenAsProperties();

• //初始化缓存实现

• builderAssistant.useNewCache(typeClass,evictionClass,flushInterval,size,readWrite,props);

• }

• }


以下是 useNewCache 方法实现：
Java代码

• publicCacheuseNewCache(ClasstypeClass,

• ClassevictionClass,

• LongflushInterval,

• Integersize,

• booleanreadWrite,

• Propertiesprops){

• typeClass=valueOrDefault(typeClass,PerpetualCache.class);

• evictionClass=valueOrDefault(evictionClass,LruCache.class);

• //这里构建Cache实例采用Builder模式，每一个Namespace生成一个Cache实例

• Cachecache=newCacheBuilder(currentNamespace)

• //Builder前设置一些从XML中解析过来的参数

• .implementation(typeClass)

• .addDecorator(evictionClass)

• .clearInterval(flushInterval)

• .size(size)

• .readWrite(readWrite)

• .properties(props)

• //再看下面的build方法实现

• .build();

• configuration.addCache(cache);

• currentCache=cache;

• returncache;

• }

•

• publicCachebuild(){

• setDefaultImplementations();

• //创建基础缓存实例

• Cachecache=newBaseCacheInstance(implementation,id);

• setCacheProperties(cache);

• //缓存排除算法初始化，并将其委托至基础缓存中

• for(Class<?extendsCache>decorator:decorators){

• cache=newCacheDecoratorInstance(decorator,cache);

• setCacheProperties(cache);

• }

• //标准装饰器缓存设置，如LoggingCache之类，同样将其委托至基础缓存中

• cache=setStandardDecorators(cache);

• //返回最终缓存的责任链对象

• returncache;

• }


最终生成后的缓存实例对象结构：

可见，所有构建的缓存实例已经通过责任链方式将其串连在一起，各 Cache 各负其责、依次调用，直到缓存数据被 Put 至 基础缓存实例中存储。


Cache 实例解剖:
实例类：SynchronizedCache
说 明：用于控制 ReadWriteLock，避免并发时所产生的线程安全问题。
解 剖：
对于 Lock 机制来说，其分为 Read 和 Write 锁，其 Read 锁允许多个线程同时持有，而 Write 锁，一次能被一个线程持有，如果当 Write 锁没有释放，其它需要 Write 的线程只能等待其释放才能去持有。
其代码实现：Java代码

• publicvoidputObject(Objectkey,Objectobject){

• acquireWriteLock();//获取Write锁

• try{

• delegate.putObject(key,object);//委托给下一个Cache执行put操作

• }finally{

• releaseWriteLock();//释放Write锁

• }

• }


对于 Read 数据来说，也是如此，不同的是 Read 锁允许多线程同时持有 :
Java代码

• publicObjectgetObject(Objectkey){

• acquireReadLock();

• try{

• returndelegate.getObject(key);

• }finally{

• releaseReadLock();

• }

• }


其具体原理可以看看 jdk concurrent 中的 ReadWriteLock 实现。


实例类：LoggingCache
说 明：用于日志记录处理，主要输出缓存命中率信息。
解 剖：
说到缓存命中信息的统计，只有在 get 的时候才需要统计命中率：
Java代码

• publicObjectgetObject(Objectkey){

• requests++;//每调用一次该方法，则获取次数+1

• finalObjectvalue=delegate.getObject(key);

• if(value!=null){//命中！命中+1

• hits++;

• }

• if(log.isDebugEnabled()){

• //输出命中率。计算方法为：hits/requets则为命中率

• log.debug("CacheHitRatio["+getId()+"]:"+getHitRatio());

• }

• returnvalue;

• }


实例类：SerializedCache
说 明：向缓存中 put 或 get 数据时的序列化及反序列化处理。
解 剖：
序列化在Java里面已经是最基础的东西了，这里也没有什么特殊之处：
Java代码

• publicvoidputObject(Objectkey,Objectobject){

• //PO类需要实现Serializable接口

• if(object==null||objectinstanceofSerializable){

• delegate.putObject(key,serialize((Serializable)object));

• }else{

• thrownewCacheException("SharedCachefailedtomakeacopyofanon-serializableobject:"+object);

• }

• }

•

• publicObjectgetObject(Objectkey){

• Objectobject=delegate.getObject(key);

• //获取数据时对byte数据进行反序列化

• returnobject==null?null:deserialize((byte[])object);

• }


其 serialize 及 deserialize 代码就不必要贴了。


实例类：LruCache
说 明：最近最少使用的:移除最长时间不被使用的对象，基于LRU算法。
解 剖：
这里的 LRU 算法基于 LinkedHashMap 覆盖其 removeEldestEntry 方法实现。好象之前看过 XMemcached 的 LRU 算法也是这样实现的。
初始化 LinkedHashMap，默认为大小为 1024 个元素：
Java代码

• publicLruCache(Cachedelegate){

• this.delegate=delegate;

• setSize(1024);//设置map默认大小

• }

• publicvoidsetSize(finalintsize){

• //设置其capacity为size,其factor为.75F

• keyMap=newLinkedHashMap(size,.75F,true){

• //覆盖该方法，当每次往该map中put时数据时，如该方法返回True，便移除该map中使用最少的Entry

• //其参数eldest为当前最老的Entry

• protectedbooleanremoveEldestEntry(Map.Entryeldest){

• booleantooBig=size()>size;

• if(tooBig){

• eldestKey=eldest.getKey();//记录当前最老的缓存数据的Key值，因为要委托给下一个Cache实现删除

• }

• returntooBig;

• }

• };

• }

•

• publicvoidputObject(Objectkey,Objectvalue){

• delegate.putObject(key,value);

• cycleKeyList(key);//每次put后，调用移除最老的key

• }

• //看看当前实现是否有eldestKey,有的话就调用removeObject，将该key从cache中移除

• privatevoidcycleKeyList(Objectkey){

• keyMap.put(key,key);//存储当前put到cache中的key值

• if(eldestKey!=null){

• delegate.removeObject(eldestKey);

• eldestKey=null;

• }

• }

•

• publicObjectgetObject(Objectkey){

• keyMap.get(key);//便于该Map统计get该key的次数

• returndelegate.getObject(key);

• }


实例类：PerpetualCache
说 明：这个比较简单，直接通过一个 HashMap 来存储缓存数据。所以没什么说的，直接看下面的 MemcachedCache 吧。


自定义二级缓存/Memcached
其自定义二级缓存也较为简单，它本身默认提供了对 Ehcache 及 Hazelcast 的缓存支持：Mybatis-Cache，我这里参考它们的实现，自定义了针对 Memcached 的缓存支持，其代码如下:
Java代码

• packagecom.xx.core.plugin.mybatis;

•

• importjava.util.LinkedList;

• importjava.util.concurrent.locks.ReadWriteLock;

• importjava.util.concurrent.locks.ReentrantReadWriteLock;

•

• importorg.apache.ibatis.cache.Cache;

• importorg.slf4j.Logger;

• importorg.slf4j.LoggerFactory;

•

• importcom.xx.core.memcached.JMemcachedClientAdapter;

• importcom.xx.core.memcached.service.CacheService;

• importcom.xx.core.memcached.service.MemcachedService;

•

• /**

• *CacheadapterforMemcached.

• *

• *@authordenger

• */

• publicclassMemcachedCacheimplementsCache{

•

• //Sf4jloggerreference

• privatestaticLoggerlogger=LoggerFactory.getLogger(MemcachedCache.class);

•

• /**Thecacheservicereference.*/

• protectedstaticfinalCacheServiceCACHE_SERVICE=createMemcachedService();

•

• /**TheReadWriteLock.*/

• privatefinalReadWriteLockreadWriteLock=newReentrantReadWriteLock();

•

• privateStringid;

• privateLinkedList<String>cacheKeys=newLinkedList<String>();

•

• publicMemcachedCache(Stringid){

• this.id=id;

• }

• //创建缓存服务类，基于java-memcached-client

• protectedstaticCacheServicecreateMemcachedService(){

• JMemcachedClientAdaptermemcachedAdapter;

•

• try{

• memcachedAdapter=newJMemcachedClientAdapter();

• }catch(Exceptione){

• Stringmsg="InitialtheJMmemcachedClientAdapterError.";

• logger.error(msg,e);

• thrownewRuntimeException(msg);

• }

• returnnewMemcachedService(memcachedAdapter);

• }

•

• @Override

• publicStringgetId(){

• returnthis.id;

• }

•

• //根据key从缓存中获取数据

• @Override

• publicObjectgetObject(Objectkey){

• StringcacheKey=String.valueOf(key.hashCode());

• Objectvalue=CACHE_SERVICE.get(cacheKey);

• if(!cacheKeys.contains(cacheKey)){

• cacheKeys.add(cacheKey);

• }

• returnvalue;

• }

•

• @Override

• publicReadWriteLockgetReadWriteLock(){

• returnthis.readWriteLock;

• }

•

• //设置数据至缓存中

• @Override

• publicvoidputObject(Objectkey,Objectvalue){

• StringcacheKey=String.valueOf(key.hashCode());

•

• if(!cacheKeys.contains(cacheKey)){

• cacheKeys.add(cacheKey);

• }

• CACHE_SERVICE.put(cacheKey,value);

• }

• //从缓存中删除指定key数据

• @Override

• publicObjectremoveObject(Objectkey){

• StringcacheKey=String.valueOf(key.hashCode());

•

• cacheKeys.remove(cacheKey);

• returnCACHE_SERVICE.delete(cacheKey);

• }

• //清空当前Cache实例中的所有缓存数据

• @Override

• publicvoidclear(){

• for(inti=0;i<cacheKeys.size();i++){

• StringcacheKey=cacheKeys.get(i);

• CACHE_SERVICE.delete(cacheKey);

• }

• cacheKeys.clear();

• }

•

• @Override

• publicintgetSize(){

• returncacheKeys.size();

• }

• }


在 ProductMapper 中增加配置：
Xml代码

• <cacheeviction="LRU"type="com.xx.core.plugin.mybatis.MemcachedCache"/>


启动Memcached:
Shell代码

• memcached-c2000-p11211-vv-U0-l192.168.1.2-v


执行Mapper 中的查询、修改等操作，Test:
Java代码

• @Test

• publicvoidtestSelectById(){

• Longpid=100L;

•

• ProductdbProduct=productMapper.selectByID(pid);

• Assert.assertNotNull(dbProduct);

•

• ProductcacheProduct=productMapper.selectByID(pid);

• Assert.assertNotNull(cacheProduct);

•

• productMapper.updateName("IPad",pid);

•

• Productproduct=productMapper.selectByID(pid);

• Assert.assertEquals(product.getName(),"IPad");

• }


Memcached Loging:

看上去没什么问题~ OK了。
