Nginx+Tomcat多实例负载均衡

32121111 · 发表于 2016-11-30 09:33:34

业务需求

1、在一台服务器上创建3个Tomcat实例

2、Nginx服务器负责调度Tomcat服务器

3、它的域名是：tomcat.zjzd.cn

1、IP地址规划
172.16.30.1 Nginx
172.16.30.2 Tomcat
172.16.30.254 Windows
172.16.30.2 Tomcat
2、安装JDK并配置环境

1
2
3
4
5
6
7
8
9
10
11
12
13

#/etc/init.d/iptables stop
#setenforce 0
#wget http://download.oracle.com/otn-p ... 79-linux-x64.tar.gz //也可以通过百度下载
#mv jdk-7u79-linux-x64.tar.gz jdk1.7.0_79.tar.gz
#tar xf jdk1.7.0_79.tar.gz
#mkdir /usr/java/
#mv jdk1.7.0_79 /usr/java/
#vim /etc/profile
export JAVA_HOME=/usr/java/jdk1.7.0_79
export CLASSPATH=$CLASSPATH:$JAVA_HOME/lib:$JAVA_HOME/jre/lib
export PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$PATH:$HOME/bin
#source /etc/profile
#echo $JAVA_HOME

3、搭建tomcat多实例
(1)搭建第一个tomcat实例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

#wget http://mirror.bit.edu.cn/apache/ ... omcat-6.0.48.tar.gz
#tar xf apache-tomcat-6.48.tar.gz
#mv apache-tomcat-6.48 /usr/local/tomcat1
#cp /usr/local/tomcat1/conf/server.xml /usr/local/tomcat1/conf/server.xml.bak
#vim /usr/local/tomcat1/conf/server.xml
<Context path="/" docBase="/data/webapps/www1" reloadable="true"/>
#mkdir -p /data/webapps/www1
#cd /data/webapss/www1/
#vim index.jsp
<html>
<body>
<h1>Tomcat 1 jsp test page</h1>
<%=new java.util.Date()%>
</body>
</html>
#/usr/local/tomcat1/bin/startup.sh
#ps -ef | grep tomcat

(2)搭建第二个tomcat实例

1
2
3
4
5
6
7
8
9
10
11
12
13
14

#cp -a /usr/local/tomcat1 /usr/local/tomcat2
#cp -a /data/webapps/www1 /data/webapps/www2
#vim /usr/local/tomcat2/conf/server.xml
<Context path="/" docBase="/data/webapps/www2" reloadable="true"/>
#vim /data/webapps/www2/index.jsp
<html>
<body>
<h1>Tomcat 2 jsp test page</h1>
<%=new java.util.Date()%>
</body>
</html>
#sed -i 's/8005/8006/g;s/8009/8010/g;s/8080/8081/g' /usr/local/tomcat2/conf/server.xml
#/usr/local/tomcat2/bin/startup.sh
#ps -ef | grep tomcat

(3)搭建第三个tomcat实例

1
2
3
4
5
6
7
8
9
10
11
12
13
14

#cp -a /usr/local/tomcat1 /usr/local/tomcat3
#cp -a /data/webapps/www1 /data/webapps/www3
#vim /usr/local/tomcat3/conf/server.xml
<Context path="/" docBase="/data/webapps/www3" reloadable="true"/>
#vim /data/webapps/www3/index.jsp
<html>
<body>
<h1>Tomcat 3 jsp test page</h1>
<%=new java.util.Date()%>
</body>
</html>
#sed -i 's/8005/8007/g;s/8009/8011/g;s/8080/8082/g' /usr/local/tomcat3/conf/server.xml
#/usr/local/tomcat3/bin/startup.sh
#ps -ef | grep tomcat

测试：http://172.16.30.2:8080 http://172.16.30.2:8081 http://172.16.30.2:8082
172.16.30.1 Nginx
4、配置Nginx负载均衡
(1)安装Nginx

1
2
3
4
5
6
7
8
9
10
11
12

#/etc/init.d/iptables stop
#setenforce 0
#useradd www
#yum install pcre pcre-devel openssl openssl-devel
#wget http://nginx.org/download/nginx-1.10.2.tar.gz
#tar -xf nginx-1.10.2.tar.gz
#cd nginx-1.10.2.tar.gz
#./configure --prefix=/usr/local/nginx --user=www --group=www --with-http_stub_status_module --with-http_ssl_module --with-pcre
#make && make install
#/usr/local/nginx/sbin/nginx -t
#/usr/local/nginx/sbin/nginx
#netstat -tunlp | grep 80

(2)配置主配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

#cp /usr/local/nginx/conf/nginx.conf /usr/local/nginx/conf/nginx.conf.bak
#vim /usr/local/nginx/conf/nginx.conf
worker_processes  1;
error_log  logs/error.log;
pid       logs/nginx.pid;
events {
worker_connections  1024;
}
http {
include    mime.types;
default_type  application/octet-stream;
sendfile       on;
keepalive_timeout  65;
gzip  on;
include domains/*;    //虚拟主机目录
}

(3)配置负载均衡虚拟主机配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

#mkdir /usr/local/nginx/conf/domains
#vim  /usr/local/nginx/conf/domains/tomcat.zjzd.cn
upstream tomcat_web {
      server 172.16.30.2:8080 weight=1 max_fails=2 fail_timeout=30s;
      server 172.16.30.2:8081 weight=1 max_fails=2 fail_timeout=30s;
      server 172.16.30.2:8082 weight=1 max_fails=2 fail_timeout=30s;
}
server
  {
listen    80;
server_name tomcat.zjzd.cn;
location /
{
      proxy_pass http://tomcat_web;
      index  index.jsp index.html;
}
｝
#/usr/local/nginx/sbin/nginx -t
#/usr/local/nginx/sbin/nginx -s reload

(4)测试
172.16.30.254 Windows
首先找到C:\Windows\System32\drivers\etc\hosts文件，然后右击选择"Edit with notepad++"添加172.16.30.1 tomcat.zjzd.cn，并通过浏览器访问进行测试

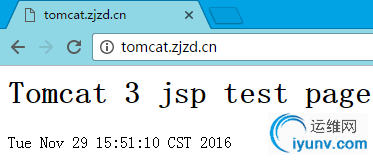

http://tomcat.zjzd.cn //平均调度这三个实例

图1.1

图1.2

图1.3

5、配置Nginx动静分离

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

#vim /usr/local/nginx/conf/domains/tomcat.zjzd.cn
location ~ .*\.(html|htm|gif|jpg|jpeg|bmp|png|ico|txt|js|css)$
{
root /data/webapps/www;
#expires定义用户浏览器缓存的时间为3天，如果静态页面不常更新，可以设置更长，这样可以节省带宽和缓解服务器的压力
expires 3d;
}
#mkdir -p /data/webapps/www
#vim /data/webapps/www/index.html
this s a static page!
#cd /data/webapps/www
#wget http://www.baidu.com/img/bd_logo1.png
#mv bd_logo1.png log.png
#/usr/local/nginx/sbin/nginx -t
#/usr/local/nginx/sbin/nginx -s reload

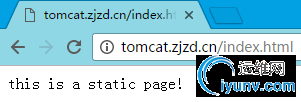

测试：http://tomcat.zjzd.cn/index.html http://tomcat.zjzd.cn/log.png

图2

图3.1

图3.2

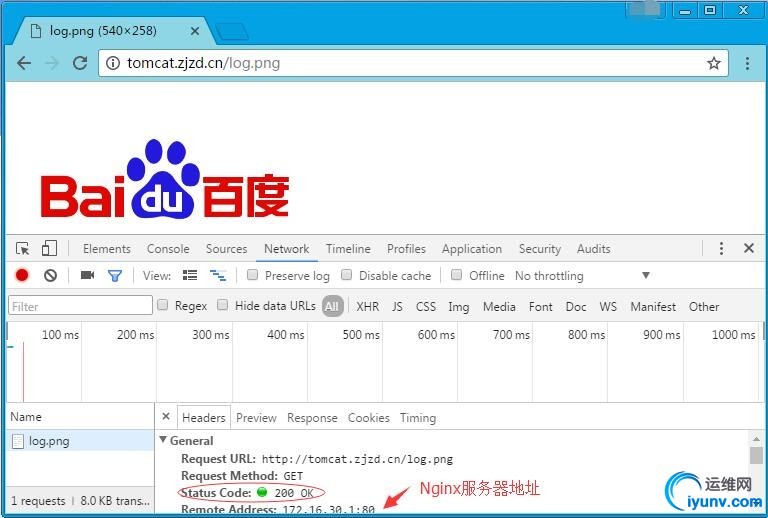

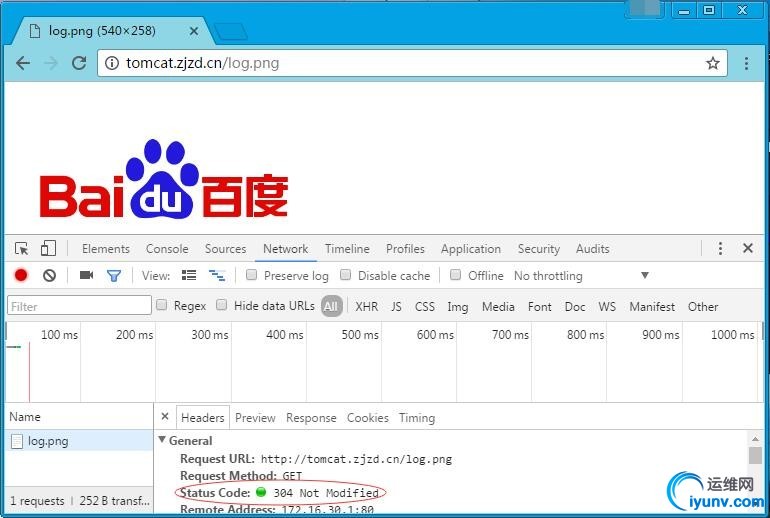

注：需要对图3.1和图3.2说明的是，当浏览器第一次请求log.png图片时会返回200的状态码，代表是从远程服务器上请求的，第二次请求log.png时会返回304的状态码，代表请求的是从本地服务器上缓存的内容。在nginx配置文件中设置的静态内容过期时间为3天。当log.png文件失效时，例如替换log.png文件时。当再次刷新浏览器，会请求新的内容，但是新的内容不会正常显示。

图4

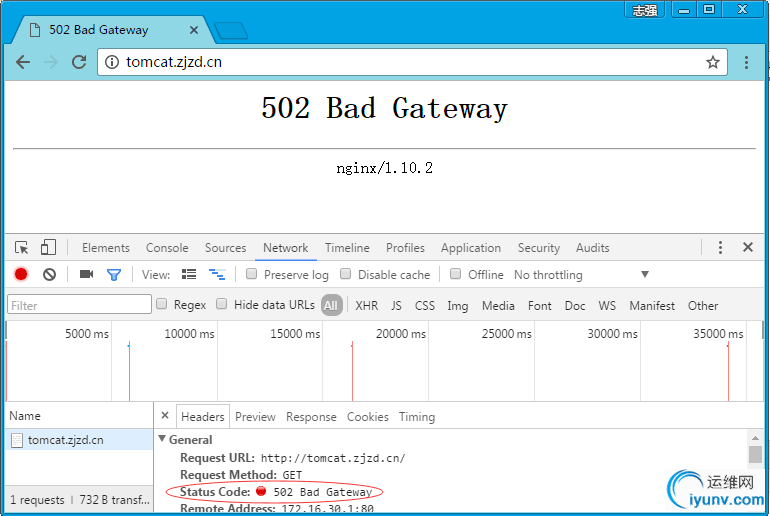

注：当停掉172.16.30.2所有的Tomcat服务时，静态内容会正常访问，但是动态内容则不会正常访问，因为做了动静分离，所以才会产生这种结果。
