演示 zabbix LLD(Low-Level Discovery) 如何使用

4321255

目的：以监控 couchbase 上多个 buckets 的需求来举例说明 zabbix lld 是如何工作的。
关于 lld，网络上的文章也挺多的，希望自己能写一个简单明了的 howto 来帮助初学者。

一、准备工作
1、【zabbix-agent】
1）脚本示例

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87

[iyunv@node33 scripts]# cat monitor_couchbase.sh    #!/bin/bash # #2016/11/25 #v1.3 #PC #echo "[`date`] $1 $2 $3" >>/tmp/test.log cb_opts='-c 127.0.0.1:8091 -u Administrator -p xxx' curl_opts='-s -u Administrator:xxx http://127.0.0.1:8091/pools/default/buckets' ## usage(){     cat <<_EOF usage:  $0  [cluster_info|cluster_list|cluster_healthy]         $0  [node_healthy|node_active]         $0  [bucket_list|bucket_info|bucket_lld] _EOF } ###### cb cluster details ###### cb_cluster_info(){     /opt/couchbase/bin/couchbase-cli server-info $cb_opts } cb_cluster_list(){     /opt/couchbase/bin/couchbase-cli server-list $cb_opts } cb_cluster_healthy(){     cb_cluster_list |grep -o '8091 healthy active' |wc -l } ###### cb current node status ###### cb_node_healthy(){     local stat=`cb_cluster_info |jq '.status' |cut -d '"' -f2`     if [ "X$stat" == "Xhealthy" ]; then echo 1; else echo 0;fi } cb_node_active(){     local stat=`cb_cluster_info |jq '.clusterMembership' |cut -d '"' -f2`     if [ "X$stat" == "Xactive" ]; then echo 1; else echo 0;fi } ###### cb bucket details ###### cb_bucket_list(){     /opt/couchbase/bin/couchbase-cli bucket-list $cb_opts |sed -E '/(bucketType|authType|saslPassword|proxyPort|numReplicas|ramQuota|ramUsed)/d' } cb_bucket_info(){     # exp:     # memUsed, dataUsed, diskUsed, itemCount, diskFetches, opsPerSec, quotaPercentUsed     local bucket_name=$1     curl $curl_opts/$bucket_name |jq ".basicStats.$2" |cut -d '"' -f2 } cb_bucket_lld_pre(){     local buckets=`cb_bucket_list`     echo $buckets |grep -o 'ERROR' >/dev/null && exit 2     for i in $buckets     do         printf '\t\t{\n'         echo -e "\t\t\t\"{#BUCKETNAME}\": \"$i\""         printf '\t\t},\n'     done } cb_bucket_lld(){     printf '{\n'     printf '\t"data": [\n'     cb_bucket_lld_pre |sed '$d'     printf '\t\t}\n'     printf '\t]\n'     printf '}\n' } ## case $1 in     cluster_info|cluster_list|cluster_healthy|node_healthy|node_active|bucket_list|bucket_info|bucket_lld)         cb_$1 $2 $3         ;;     *)         usage         ;; esac

2）zabbix-agent 配置示例

1 2 3 4 5 6 7 8 9

[iyunv@node33 scripts]# cat /etc/zabbix/zabbix_agentd.d/userparameter_couchbase.conf ## cluster UserParameter=couchbase.cluster.healthy , /bin/bash /etc/zabbix/scripts/monitor_couchbase.sh cluster_healthy ## node UserParameter=couchbase.node.healthy , /bin/bash /etc/zabbix/scripts/monitor_couchbase.sh node_healthy UserParameter=couchbase.node.active , /bin/bash /etc/zabbix/scripts/monitor_couchbase.sh node_active ## bucket UserParameter=couchbase.bucket.discovery , /bin/bash /etc/zabbix/scripts/monitor_couchbase.sh bucket_lld UserParameter=couchbase.bucket.get , /bin/bash /etc/zabbix/scripts/monitor_couchbase.sh bucket_info $1 $2

3）重启zabbix-agent

1	[iyunv@node33 scripts]# service zabbix-agent restart

2、【zabbix-server】
1）测试 discovery 得到的数据

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

[iyunv@zabbix-server ~]# zabbix_get -s 10.50.200.33 -k 'couchbase.bucket.discovery'                   {         "data": [                 {                         "{#BUCKETNAME}": "account"                 },                 {                         "{#BUCKETNAME}": "bbs"                 },                 {                         "{#BUCKETNAME}": "client"                 },                 {                         "{#BUCKETNAME}": "pay"                 },                 {                         "{#BUCKETNAME}": "shop"                 }         ] }

2）如上所示的格式，才是 zabbix lld 执行后所期望得到的数据。



二、在 zabbix web 上配置模版和对应的 lld 规则

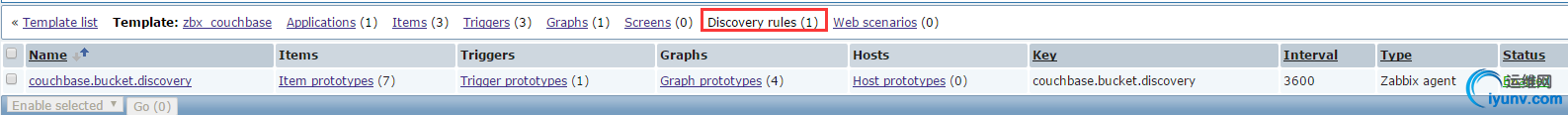

1）新建一个模版：zbx_couchbase

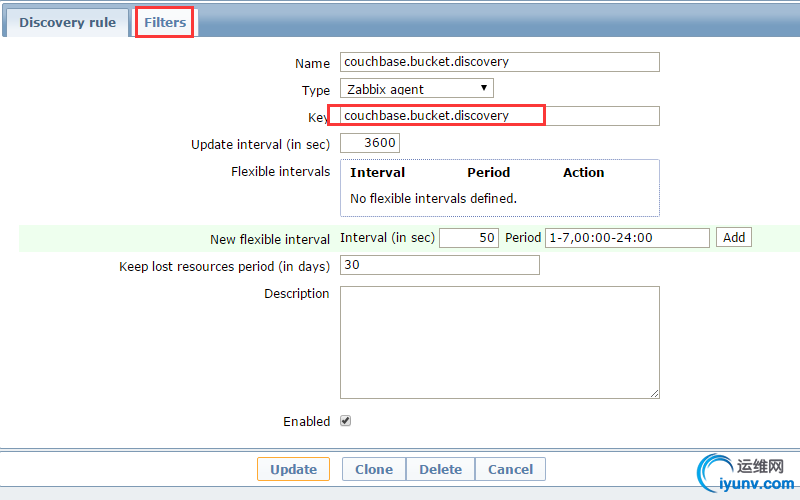

2）在模版中，选择“Discovery rules”，新增一个规则名：“couchbase.bucket.discovery”，重点是：
a. 在“key”中填写上一节在 zabbix-agent 中定义的名称：“couchbase.bucket.discovery”

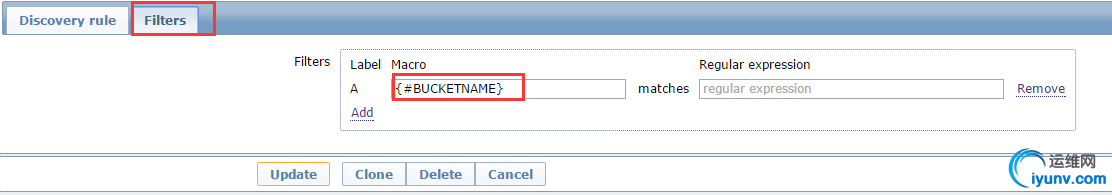

b. 在“Filters”这一节增加一个 Macro 为：{#BUCKETNAME}（这个名称是在上一节的脚本中定义的，可以自定义）

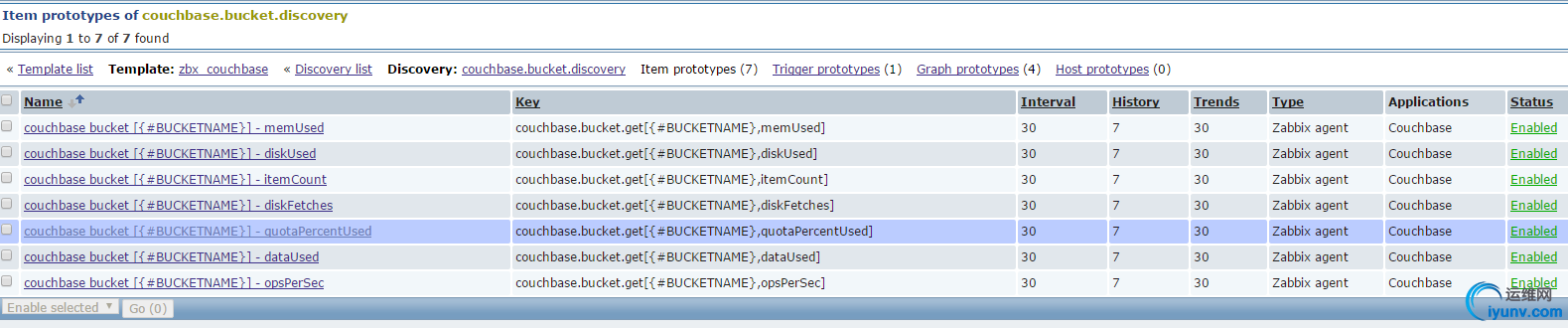

3）下一步的重点是，增加几个“Item prototypes”，和普通的 Item 的区别在于：在 Key 中引用了上一步定义的 Macro，示例：

1 2	Name:   couchbase bucket [{#BUCKETNAME}] - quotaPercentUsed Key:    couchbase.bucket.get[{#BUCKETNAME},quotaPercentUsed]

注：lld执行后，将获取到的每个 {#BUCKETNAME} 对应的值 ，自动生成对应的 Item，可以理解为一个循环操作。

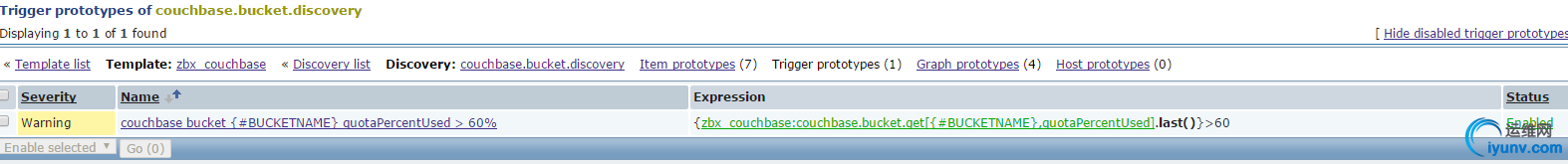

4）接下来就是创建对应的 “Trigger prototypes”，在此处略过不提；
5）当然了，也可以在这个模版中增加几个普通的 items，triggers，graphs，在此略过不提；
6）请参考附图的示例。

F-01

F-02

F-03

F-04

F-05

F-06

F-07

F-08
