smokeping自动检测系统

231312111

如何的使用smokeping来监控idc机房的网络质量情况，从监控图上的延时与丢包能分辨出你机房的网络是否稳定，是否为多线，是否为BGP机房，到各城市的3个运行商网络各是什么情况，如果出现问题，如果有针对的解决。而且如果选择新机房的时候，你可以根据smokeping的监控结果来判断这个机房是否适合。

图表参数说明

（1） RTT(Round-Trip Time)：简单说它是一个数据报在网络上两点中间往返一次的时间。是影响TCP性能和表征网络运行状况的重要参数。在网络中实时、准确地测量大量TCP设备和系统的RTT参数是网络管的重要环节之一。Smokeping就是这样的自动测试系统，它向目标设备和系统发送各种类型的测试数据包，测量、记录和展示RTT。

（2） Median RTT：它是中间数并不是平均值。Smokeping有多种类型的探针，探针在默认的设置下，每300秒向目标设备发送20测探测数据包。假如这20个数据包都返回的话，它就记录下了20个RTT，那么Median RTT就是第十个包的RTT；如果有5个包丢失的话，那么MedianRTT就是第八个返回的包的RTT值。

（3） Avg RTT：它是每一个测试回合中所有RTT的算术评价值。

（4） Avg pkt loss：丢包率。

（5） Probe:100ICMP Echo Pings(56 Bytes)every300s每一个绿色的短横线都是一个测试回合300秒内用ping测试100次。绿色画出的是中间数的位置，一个回合中的其它值都在它附近被以灰度的形式被刻画；

下面来部署一下smokeping，首先把selinux，防火墙关闭掉systemctl stopfirewalld.service

时间同步方式如下：
yum install rdate-y

vi/etc/sysconfig/clock
ZONE=”Asia/Shanghai”

ln -sf/usr/share/zoneinfo/Asia/Shanghai /etc/localtime

/usr/bin/rdate -stime.nist.gov

1、安装依赖包
yum groupinstall"Compatibility libraries" "Base" "Developmenttools" -y    #安装需要的组件，保证环境一致性

yum install -y perlperl-Net-Telnet perl-Net-DNS perl-LDAP perl-libwww-perl perl-IO-Socket-SSLperl-Socket6 perl-Time-HiRes perl-ExtUtils-MakeMaker rrdtool rrdtool-perlcurl  httpd httpd-devel gcc make  wget libxml2-devel libpng-devel glib pangopango-devel freetype freetype-devel fontconfig cairo cairo-devel libart_lgpllibart_lgpl-devel perl-CGI-SpeedyCGI perl-Sys-Syslog popt-devel libidn-develfping

2、安装smokeping-2.6.8.tar.gz
wgethttp://pkgs.fedoraproject.org/re ... keping-2.6.8.tar.gz
tar xvfsmokeping-2.6.8.tar.gz
cd smokeping-2.6.8
./setup/build-perl-modules.sh/usr/local/smokeping/thirdparty
./configure--prefix=/usr/local/smokeping
/usr/bin/gmake install
/usr/bin/gmake install    #重要的安装来两遍

3、配置修改

cd/usr/local/smokeping/
mkdir cache datavar
touch/var/log/smokeping.log
chown apache:apachecache data var
chown apache:apache/var/log/smokeping.log
chmod 600/usr/local/smokeping/etc/smokeping_secrets.dist
cd /usr/local/smokeping/htdocs
mvsmokeping.fcgi.dist smokeping.fcgi
cd/usr/local/smokeping/etc
mv config.distconfig

4、apache配置修改

修改主配置文件
vim/etc/httpd/conf/httpd.conf
DocumentRoot"/var/www/html" ==>>DocumentRoot "/usr/local/smokeping"
<Directory"/var/www/html"> ==>><Directory"/usr/local/smokeping">

增加somekping配置
vim/etc/httpd/conf.d/somekping.conf
Alias /cache"/usr/local/smokeping/cache/"
Alias /cropper"/usr/local/smokeping/htdocs/cropper/"
Alias /smokeping"/usr/local/smokeping/htdocs/smokeping.fcgi"
<Directory"/usr/local/smokeping">
AllowOverride None
Options All
AddHandlercgi-script .fcgi .cgi
Orderallow,deny
Allow from all
DirectoryIndexsmokeping.fcgi
</Directory>
systemctl restarthttpd

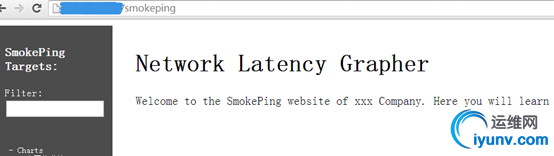

访问测试一下



到此smokeping搭建完毕，现在还不能正常使用，需要进行配置。


vim/usr/local/smokeping/etc/config
cgiurl   = http://some.url/smokeping.cgi==>cgiurl   =http://x.x.x.x/smokeping.cgi
#注意x.x.x.x为本机IP请根据实际情况进行修改
step     = 300    ==>     step     = 60
pings    = 20     ==>     pings   = 10

#修改频率
删除默认的test数据

+ Test
menu= Targets
#parents =owner:/Test/James location:/

++ James

menu = James
title =James
alerts = someloss
slaves = boomerslave2
host =james.address

++ MultiHost

menu = Multihost
title = James andJames as seen from Boomer
host = /Test/James/Test/James~boomer


##添加如下数据并保存
+ Other
menu = 三大网络监控
title = 监控统计

++ dianxin
menu = 电信网络监控
title = 电信网络监控列表

###multi-graph#####
alerts = someloss
host =/Other/dianxin/dianxin-bj /Other/dianxin/dianxin-tj /Other/dianxin/dianxin-sc/Other/dianxin/dianxin-sh /Other/dianxin/dianxin-gz

+++ dianxin-bj
menu = 北京电信
title = 北京电信
alerts = someloss
host =202.96.199.133

+++ dianxin-tj
menu = 天津电信
title = 天津电信
alerts = someloss
host =219.150.32.132
+++ dianxin-sc
menu = 四川电信
title = 四川电信
alerts = someloss
host = 61.139.2.69
+++ dianxin-sh
menu = 上海电信
title = 上海电信
alerts = someloss
host =116.228.111.118
+++ dianxin-gz
menu = 广东电信
title = 广东电信
alerts = someloss
host =113.111.211.22
++ liantong
menu = 联通网络监控
title = 联通网络监控列表



host = /Other/liantong/liantong-bj /Other/liantong/liantong-tj /Other/liantong/liantong-sc
/Other/liantong/liantong-sh /Other/liantong/liantong-gz


+++ liantong-bj
menu = 北京联通
title = 北京联通
alerts = someloss
host =61.135.169.121

+++ liantong-tj
menu = 天津联通
title = 天津联通
alerts = someloss
host = 202.99.96.68
+++ liantong-sc
menu = 四川联通
title = 四川联通
alerts = someloss
host = 119.6.6.6
+++ liantong-sh
menu = 上海联通
title = 上海联通
alerts = someloss
host = 210.22.84.3
+++ liantong-gz
menu = 广东联通
title = 广东联通
alerts = someloss
host = 221.5.88.88
++ yidong
menu = 移动网络监控
title = 移动网络监控列表


host = /Other/yidong/yidong-bj /Other/yidong/yidong-tj  /Other/yidong/yidong-sc  /Other/yidong/yidong-sh /Other/yidong/yidong-gz


+++ yidong-bj
menu = 北京移动
title = 北京移动
alerts = someloss
host =221.130.33.52

+++ yidong-tj
menu = 天津移动
title = 天津移动
alerts = someloss
host =211.137.160.5
+++ yidong-sc
menu = 四川移动
title = 四川移动
alerts = someloss
host = 218.201.4.3
+++ yidong-sh
menu = 上海移动
title = 上海移动
alerts = someloss
host =117.131.19.23
+++ yidong-gz
menu = 广东移动
title = 广东移动
alerts = someloss
host =211.136.192.6
+是第一层，++是第二层，+++ 是第三层，添加监控节点一定要按照此规范
此时如果启动的话中文会出现乱码情况,所以先解决再启动


字符集的修改
vim/usr/local/smokeping/etc/config
*** Presentation***
charset =utf-8
#在Presentation 下添加charset = utf-8然后保存退出
yum -y installwqy-zenhei-fonts       #安装字体包
vim/usr/local/smokeping//lib/Smokeping/Graphs.pm
        my $val = 0;
        for my $host (@hosts){
            my ($graphret,$xs,$ys) =RRDs::graph
            ("dummy",
            '--start', $tasks[0][1],
            '--end', $tasks[0][2],
            '--font TITLE:20""',            #增加这一行
           "DEF:maxping=$cfg->{General}{datadir}${host}.rrd:median:AVERAGE",
            'PRINT:maxping:MAX:%le' );
            my $ERROR = RRDs::error();


最后启动smokeping
/usr/local/smokeping/bin/smokeping
访问即可查看中文



查看网络状况
Smokeping可以方便地查看所监控的网络状况：
（1）可以很具体在图上看出网络的延迟及丢包等状况；

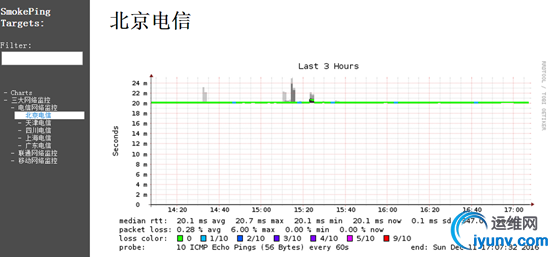

（2）具有Last 3 Hours，Last 30 Hours，Last 10 Days，Last 400 Days图像，还可以通过输入具体的时段来查看图像，如下所示:

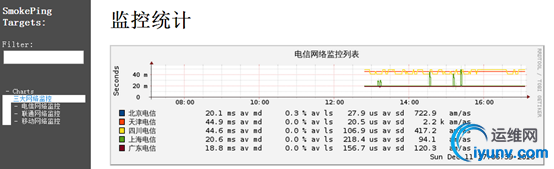

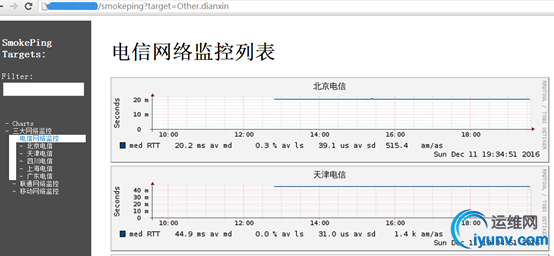

（3） multi-graph在一张图里面画上多个监测点的数值，方便对照分析以及整体状况统计，如下所示：

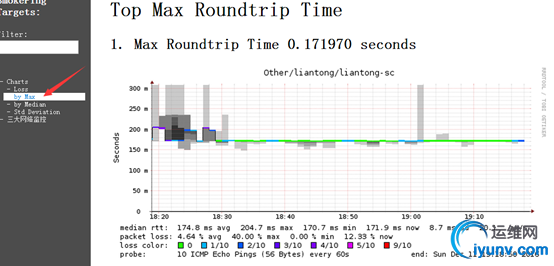

（4）在“Charts”下可以查看“Top Packet Loss”，“Top Max RoundtripTime”，“Top Median Roundtrip Time”，“Top Standard Deviation”情况，这样可以相当方便地判断哪里的网络有问题，从而可以快速地作出处理。如下图所示：
