Hyper-v 2016 VHD Set

9iiooi

微软在Windows Server 2016 Hyper-v中新增了一种磁盘类型--“VHD集”，和以前版本的共享VHD类似，这种类型的磁盘能够在多个服务器之间共享来实现来宾群集。
看到这里相信有很多熟悉Hyper-v的朋友会问：这和以前的 Share VHDX有什么区别？下面我们就来看一下：
Share VHDX可以使多个虚拟机之间共用一个虚拟硬盘，这对于实施需要使用磁盘共享的来宾操作系统群集是十分有用的，例如我们常见的SQL Server AlwaysON等等。但是使用Share VHDX会有如下限制：
1、Share VHDX不支持做备份或者副本
2、Share VHDX不支持调整大小或迁移
VHD集则没有上述的限制，但是VHD集仅适用于Windows Server 2016来宾操作系统。
闲言少叙，下面我们来看一下如何配置VHD集
创建VHD集：

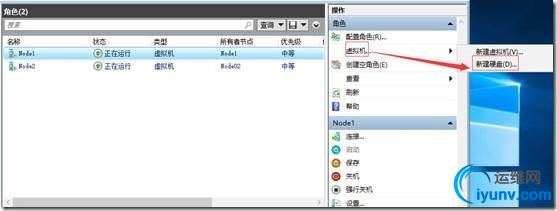

打开“故障转移群集管理器”—“虚拟机”—“新建硬盘”：

在向导页点击“下一步”：

磁盘格式选择“VHD集”：

根据实际情况选择磁盘类型：

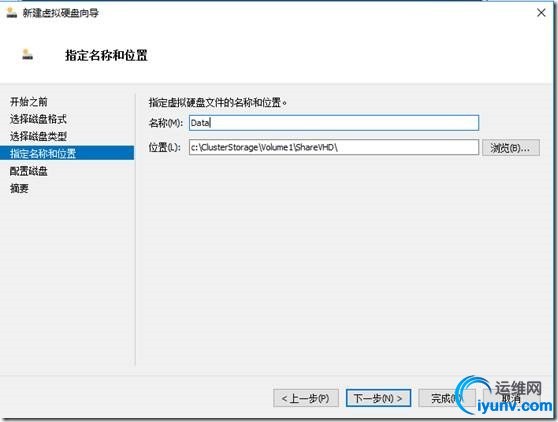

指定虚拟磁盘名称和存储位置：

指定磁盘大小：

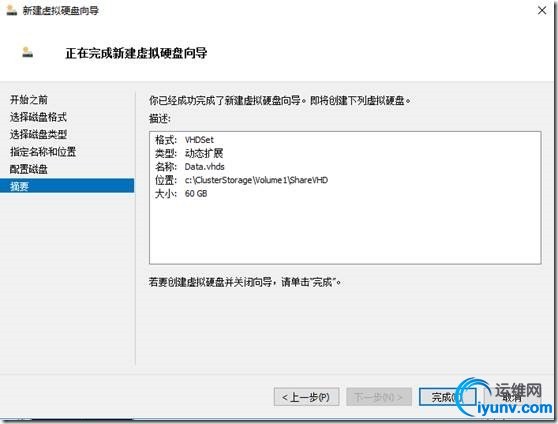

摘要页确认无误点击“完成”：

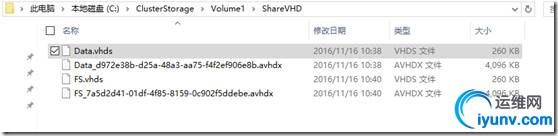

创建完成以后可以在其存储目录看到如下文件

为虚拟机添加VHD集
接下来我会将刚刚创建的两个VHD集挂载到虚拟机Node1,Node2,将VHD集挂载到虚拟机有两种方法，分别是图形界面和Powershell：

使用图形界面挂载：
鼠标右键“Node1”—“设置”—“SCSI控制器”—“共享驱动器”然后找到我们刚刚新建的VHD集，如下图所示：

Powershell挂载方法：

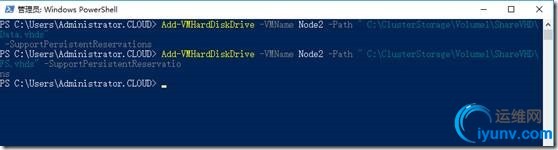

运行如下PS命令将VHD集挂载到Node2:
Add-VMHardDiskDrive -VMName Node2 -Path " C:\ClusterStorage\Volume1\ShareVHD\Data.vhds" -SupportPersistentReservations
Add-VMHardDiskDrive -VMName Node2 -Path " C:\ClusterStorage\Volume1\ShareVHD\FS.vhds" -SupportPersistentReservations

挂载完成以后登陆Node1或Node2,运行如下PS命令对磁盘进行联机-初始化-分区：
New-Volume -DiskNumber 1 -FileSystem NTFS -FriendlyName Data
New-Volume -DiskNumber 2 -FileSystem NTFS -FriendlyName FS

创建来宾群集：

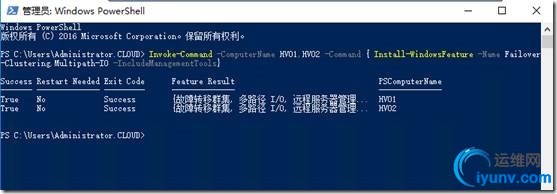

运行如下PS命令安装故障转移群集和多路径I/O：
Invoke-Command -ComputerName HV01,HV02 -Command { Install-WindowsFeature -Name Failover-Clustering,Multipath-IO -IncludeManagementTools }


使用如下命令来创建故障转移群集：
New-Cluster -Name FSCluster1 -Node HV01,HV02 -StaticAddress 192.168.1.39

创建完成如下图所示：

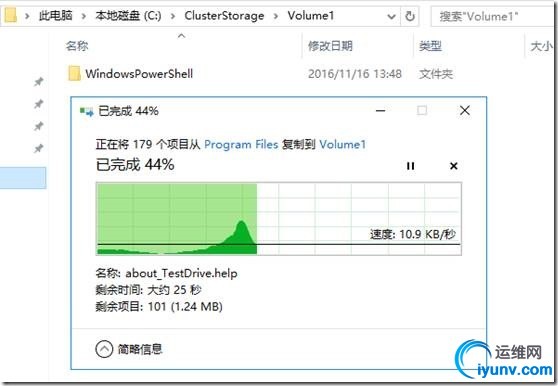

找到群集共享卷可以进行数据复制：
