CentOS系统安装过程中配置软RAID-0或RAID-1

cheng029

什么是RAID-0RAID-0 (等量模式, stripe)：效能最佳。这种模式如果使用相同型号与容量的磁碟来组成时，效果较佳。这种模式的 RAID 会将磁碟先切出等量的区块 (举例来说， 4KB)， 然后当一个文件要写入 RAID 时，该文件会依据区块的大小切割好，之后再依序放到各个磁碟里面去。由於每个磁碟会交错的存放数据， 因此当你的数据要写入 RAID 时，数据会被等量的放置在各个磁碟上面。举例来说，你有两颗磁碟组成 RAID-0 ， 当你有 100MB 的数据要写入时，每个磁碟会各被分配到 50MB 的储存量。RAID-0 的示意图如下所示：

上图的意思是，在组成 RAID-0 时，每颗磁碟 (Disk A 与 Disk B) 都会先被区隔成为小区块 (chunk)。 当有数据要写入 RAID 时，数据会先被切割成符合小区块的大小，然后再依序一个一个的放置到不同的磁碟去。 由於数据已经先被切割并且依序放置到不同的磁碟上面，因此每颗磁碟所负责的数据量都降低了！照这样的情况来看， 越多颗磁碟组成的 RAID-0 效能会越好，因为每颗负责的数据量就更低了！ 这表示我的数据可以分散让多颗磁碟来储存，当然效能会变的更好啊！此外，磁碟总容量也变大了！ 因为每颗磁碟的容量最终会加总成为 RAID-0 的总容量喔！
只是使用此等级你必须要自行负担数据损毁的风险，由上图我们知道文件是被切割成为适合每颗磁盘分区区块的大小， 然后再依序放置到各个磁碟中。想一想，如果某一颗磁碟损毁了，那么文件数据将缺一块，此时这个文件就损毁了。 由於每个文件都是这样存放的，因此 RAID-0 只要有任何一颗磁碟损毁，在 RAID 上面的所有数据都会遗失而无法读取。
另外，如果使用不同容量的磁碟来组成 RAID-0 时，由於数据是一直等量的依序放置到不同磁碟中，当小容量磁碟的区块被用完了， 那么所有的数据都将被写入到最大的那颗磁碟去。举例来说，我用 200G 与 500G 组成 RAID-0 ， 那么最初的 400GB 数据可同时写入两颗磁碟 (各消耗 200G 的容量)，后来再加入的数据就只能写入 500G 的那颗磁碟中了。 此时的效能就变差了，因为只剩下一颗可以存放数据嘛！
什么是RAID-1RAID-1 (映射模式, mirror)：完整备份。这种模式也是需要相同的磁碟容量的，最好是一模一样的磁碟啦！如果是不同容量的磁碟组成 RAID-1 时，那么总容量将以最小的那一颗磁碟为主！这种模式主要是『让同一份数据，完整的保存在两颗磁碟上头』。举例来说，如果我有一个 100MB 的文件，且我仅有两颗磁碟组成 RAID-1 时， 那么这两颗磁碟将会同步写入 100MB 到他们的储存空间去。 因此，整体 RAID 的容量几乎少了 50%。由於两颗硬盘内容一模一样，好像镜子映照出来一样， 所以我们也称他为 mirror 模式罗～

如上图所示，一份数据传送到 RAID-1 之后会被分为两股，并分别写入到各个磁碟里头去。 由於同一份数据会被分别写入到其他不同磁碟，因此如果要写入 100MB 时，数据传送到 I/O 汇流排后会被复制多份到各个磁碟， 结果就是数据量感觉变大了！因此在大量写入 RAID-1 的情况下，写入的效能可能会变的非常差 (因为我们只有一个南桥啊！)。 好在如果你使用的是硬件 RAID (磁盘阵列卡) 时，磁盘阵列卡会主动的复制一份而不使用系统的 I/O 汇流排，效能方面则还可以。 如果使用软件磁盘阵列，可能效能就不好了。
由於两颗磁碟内的数据一模一样，所以任何一颗硬盘损毁时，你的数据还是可以完整的保留下来的！ 所以我们可以说， RAID-1 最大的优点大概就在於数据的备份吧！不过由於磁碟容量有一半用在备份， 因此总容量会是全部磁碟容量的一半而已。虽然 RAID-1 的写入效能不佳，不过读取的效能则还可以啦！这是因为数据有两份在不同的磁碟上面，如果多个 processes 在读取同一笔数据时， RAID 会自行取得最佳的读取平衡。
以上文字转自：http://vbird.dic.ksu.edu.tw/linux_basic/0420quota_2.php
系统安装过程配置raid下面我们以centos 5.8，两块硬盘/dev/sda和/dev/sdb为例进行操作。
1、自定义分区在“安装需要对您的硬盘进行分区”的步骤中，选择“建立自定义分区结构”
2、创建RAID分区2.1 为/boot创建raid分区
点击“RAID”按钮，选择“创建软件RAID分区”，“确定”进行一步。在“允许的驱动器”中只选择“sda”,大小100M即可，之后点击确定。重复之前的步骤，在“允许的驱动器”中只选择”sdb”，其它的与之前的操作相同。如图：


2.2 为swap创建raid分区
根据2.2的步骤，只是大小不同，如内存2G的机器，可以创建2G的swap。
2.3 为 根目录 /创建raid分区
根据2.2的步骤，把剩下的空间全部分配给根目录。

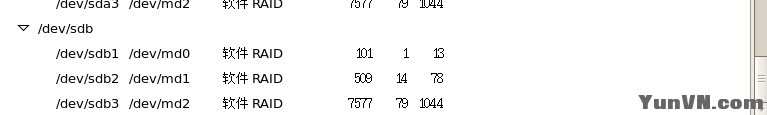

最终状态如下：

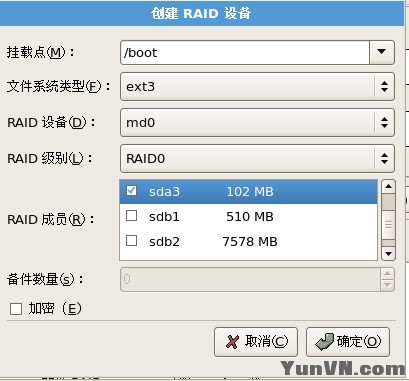

3、创建RAID设备3.1 boot raid设备
点击“RAID”,选择“创建RAID设备”，点击“确定”。挂载点选择“/boot”,文件系统类型“ext3”,raid设备“md0”,raid级别“RAID1”,RAID成员选择“sda1和sdb1”(可以根据大小判断是刚才创建的boot)。点击“确定”完成boot raid设备的创建。

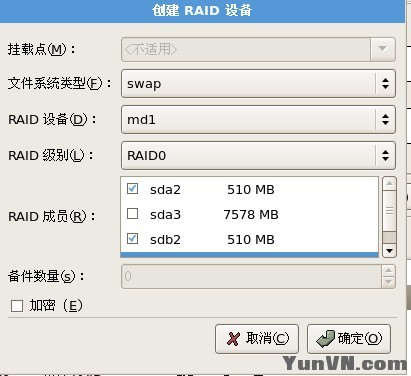

3.2 swap raid设备
点击“RAID”,选择“创建RAID设备”，点击“确定”。文件系统类型“swap”,raid设备“md1”,raid级别“RAID0或RAID1”,RAID成员选择“sda2和sdb2”(可以根据大小判断是刚才创建的swap)。点击“确定”完成swap raid设备的创建。

3.3 root raid设备
点击“RAID”,选择“创建RAID设备”，点击“确定”。挂载点选择“/boot”，文件系统类型“ext3”,raid设备“md2”,raid级别“RAID0或RAID1”,RAID成员选择“sda3和sdb3”(可以根据大小判断是刚才创建的swap)。点击“确定”完成root raid设备的创建。

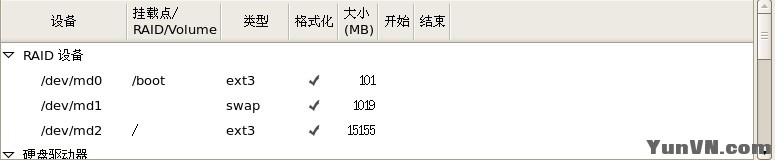

此时就创建好了RAID,最终状态如下：
