  Aruba在无线配置方面的主要特点：使用以profile为单元的方式分解无线配置参数，根据无线配置参数的功能，分解成一个个独立的profiles，下层Profile可以提供给多个上层profile进行使用，上层profile也可以包含多个不同功能的下层profile。以这样的方式达到参数重用的最大化，减少参数保存冗余。例如SSID Profile(包含AP的名称，加密方式等等)包含EDCA Parameters Station Profile(Clients到AP的流量优先级参数)，EDCA Paramters AP Profile(AP到Clients的流量优先级参数)，High-throughput SSID Profile(802.11n的40MH的利用)，这三个Profile还可以被其他的SSID Profile包含。
  一、AP组
  Aruba以AP组的方式保存具有相同配置AP的所有参数。所有被WAC发现的AP(还未进行配置)都被默认分配到一个"default"的AP组，一个AP只能属于一个AP组，多个AP可以属于同一个AP组。可以建立新的AP组，然后把特定的AP分配到新建的AP组。可以修改AP组的参数，使修改参数应用到所有属于这个AP组的AP，也可以对一个特定的AP进行参数修改，修改的参数将覆盖AP组对应的参数。
  1、创建一个AP组(例如：temp)：

  2、把一个AP分配到特定的AP组：
  Configuration > Wireless> AP Installation，选择特定的AP，点击provision.

  在AP Group中选择特定的AP组名称(例：选择上面创建的temp组)。
  注：修改一个AP所属的AP组，需要重启AP才生效。
  二、Virtual AP
  AP发送的Beacon，probe respones包中包含了WLAN的SSID，认证方式，支持的速率等信息，STA关联到BSSID（通常为AP的MAC地址）。在Aruba网络中，AP在一个WLAN中使用一个唯一的BSSID，一个物理的AP可以支持多个WLAN，WLAN配置应用到一个AP的BSSID称为Virtual AP。Virtual AP可以配置到AP组和特定的AP。

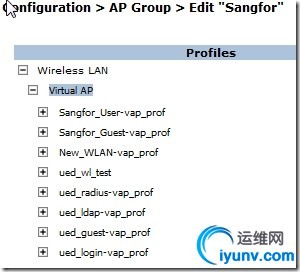

  如上图所示，AP组"Sangfor "包含的Virtual AP。
  可以通过在一个物理AP上设置多个Virtual AP而提供不同的服务，例如，你可以配置一个WLAN给Guest用户提供有限的访问，配置另一个WLAN给职员提供访问，也可以给这两个WLAN以不同的认证方式，连接速率等等。
  三、Aruba的Profile配置

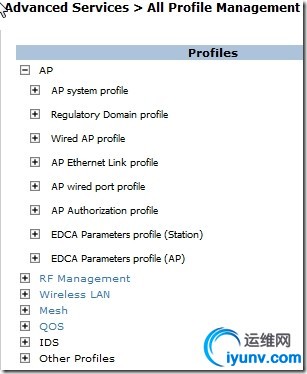

  Aruba使用profile的方式分组所有的配置供AP组和AP进行使用。在Advanced Services>All
  Profiles中显示了所有的Profile。

  Profiles主要分为如下几大块：AP Profiles，RF Management Profiles，Wireless LAN Profiles，Mesh Profiles，QOS Profiles，IDS Profiles，Other Profies。主要Profiles及子Profiles的功能如下：
  3.1、Wireless LAN Profiles
  WLAN Profile包含如下其他的Profile：

  1、802.11k Profile：管理设置802.11k协议。
  2、SSID Profile：配置网络认证和加密类型等。SSID Profile同时包含EDCA Parameters Station Profile(Clients到AP的流量优先级参数)，EDCA Paramters AP Profile(AP到Clients的流量优先级参数)，High-throughput SSID Profile(802.11n的40MH的利用)，这三个Profile还可以被其他的SSID Profile包含。


  SSID Profile可以设置认证方式，加密类型，DTIM间隔，Beacon间隔，速率，RTS Threshold等等。
  3、High-throughput SSID profile：高吞吐量Profile可以开启/关闭是否启用802.11n的40MHZ带宽等等。
  4、Virtual AP profile：定义了Dos防御，快速漫游，允许使用的频带(a,b/g/n,all)等等。如下图所示：

  同时还包含了其他Profile:AAA Profile, 802.11K Profile, and a High-throughput SSID profile。
  5、AAA profile：定义了WLAN用户的认证设置，角色。

  6、XML API server profile—Specifies the IP address of an external XML API server.
  7、RFC 3576 server—Specifies the IP address of a RFC 3576 RADIUS server
  8、MAC authentication profile：定义了MAC地址认证的规则，MAC地址的分隔符，MAC地址16字符的大小写格式，和最大认证次数（超过次值就进入到黑名单）。
  3.2、AP Profiles
  AP Profiles 配置AP操作参数，无线设置，端口操作，SNMP信息等。

  1、AP system profile：定义了WAC的管理选项，local,backup,masterWAC的IP地址，AP重启的丢失心跳数，设置维护模式，AP的LED操作模式等等。
  2、Regulatory domain：定义了国家地区（不同国家信道支持不同，例如中国1-13，美国1-11），及高吞吐量和遗留(legacy)有效的信道。
  3、Wired AP profile：控制802.11帧使用GRE隧道传输到WAC。
  4、Ethernet interface profile：设置AP的以太网连接的速率和双工模式，配置速率依靠于端口类型。
  5、AP Authorization Profile
  6、EDCA parameters profile (Station)：Client到AP流量优先级参数。
  7、EDCA parameters profile (AP)：AP到Client流量优先级参数.。
  3.3、QOS Profiles

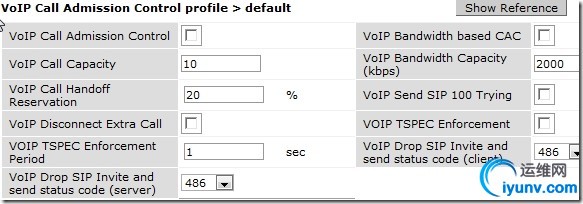

  1、VoIP call admission control profile：设置限制每个AP的VOIP接入数目，超过的就忽略。

  2、Traffic management profile：分配可用带宽的最少百分比给指定的VirtualAP。及设置Report的时间间隔。

  3、WMM Traffic management profile：配置WMM流量，是否整形，及使用百分比。

  3.4、RF Management Profiles
  1、802.11a radio profile：定义AP在5GHZ频带的无线设置，包含ARM profile和高吞吐量profiile。
  2、802.11g radio profile：定义AP在2.4GHZ频带的无线设置。
  3、ARM profile：为AP自动选择干扰最少的信道和传输功率。
  4、High-throughput radio profile：管理高吞吐量的设置。
  5、RF optimization profile：使RF达到最优的设置。

  6、RF event thresholds profile：

  3.5、Mesh Profiles

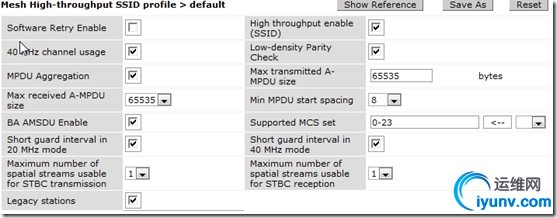

  1、Mesh high-throughput SSID profile：

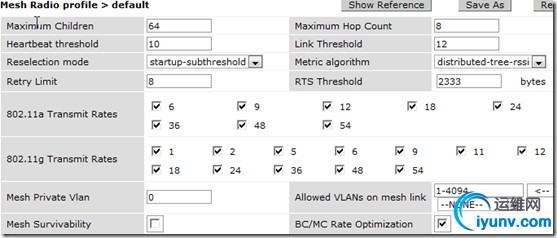

  2、Mesh radio profile

  3、Mesh cluster profile

  四、Profiles 层次
  Aruba提供了很多向导可以配置AP，WAC，WLAN等等。如要逐级的进行配置，由于Profile是层层包含的，建议从低层次开始配置。例如：配置一个Virtual AP Profile，由于Virtual AP Profile 包含AAA Profile，802.11K Profile，SSID Profiles等，建议从低级的Profiles进行配置，逐级往上。
  AP和AP组的Profiles层次图如下：

  上述低层的Profiles都可以被多个AP或者AP组重用，各个Profiles具体的功能见第三节。
        五、应用场景
  1、AP向导下配置一个LAN AP(可以是新发现的还未配置的AP，也可以是已经配置过的AP。且可同时配置多个AP)

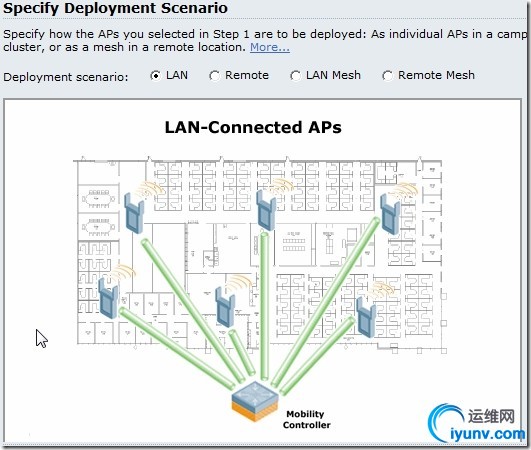

  1.1、选择配置LAN AP模式：

  1.2、选择特定的AP或者多个AP，有4种方式选择AP：1.AP是WAC发现的还未配置的AP，2.AP已经属于一个AP组(已经经过配置)，3.可以进行搜索得到特定的AP，4.WAC当前管理的所有AP中选择一个。

  1.3、为AP指定WAC

  Automatic：根据AP加电起来，发现的WAC，即为AP与其通信的WAC。

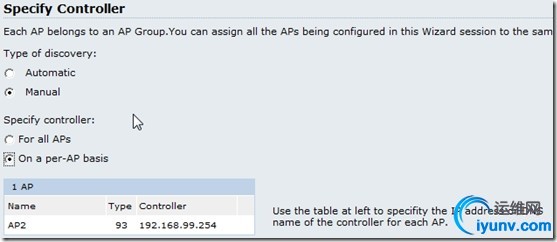

  Manual：手动为AP配置一个WAC，For all APs：即为所有的AP配置同一个WAC的IP地址，On a per-AP basis：即为每一个AP配置一个WAC的IP地址。
  1.4、给AP配置获取IP地址的方式(DHCP/静态)，扩展天线，及和其他AP的协调工作。

  1.5、给AP分配一个AP组

  可以把需配置的所有AP分配到同一AP组，也可以分开为每个AP配置特定的AP组。
  配置OK。
  2、配置一个Remote AP
  2.1、选择Remote Ap配置模式

  2.2、选择需要配置的用户类型

  2.3、选择需要进行配置的AP(可以选择多个AP)

  可配置的RAP显示在Whitelist，需要进行手动添加，不能像LAN AP一样自动发现。可点击Add按钮进行添加，也可以在如下进行添加：

  2.4、选择认证服务器

  2.5、设置AP的WAC地址

  2.6、给AP指定一个AP组

  配置OK。
  在2.2中如果选择：

  2.3.1、同1.2选择需要进行配置的APs
  2.4.1、同2.5，设置AP的WAC地址
  2.5.1、同1.4，给AP配置获取IP地址的方式(DHCP/静态)，扩展天线，及和其他AP的协调工作。
  2.6.1、指定RAP的认证方式：

  2.7.1、同2.6，给AP指定一个AP组
  配置OK。
  3、配置LAN Mesh
  3.1、选择LAN Mesh模式

  3.2、同1.2，选择特定的AP或者多个AP。
  3.3、同1.3，为AP指定WAC。
  3.4、同1.4，给AP配置获取IP地址的方式(DHCP/静态)，扩展天线，及和其他AP的协调工作。
  3.5、选择AP在Mesh网络的模式

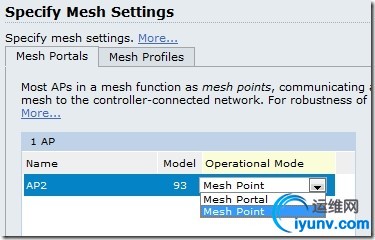

  AP在Mesh网络中的节点分为2种：Mesh Portal:Portal相当于Mesh网络和有线网络之间的桥梁。Mesh网络至少需要有一个Portal，可以有多个，当其中一个Down时，Mesh Point可以选择其他的Portal进行连接。Mesh Point:Points相当于Portal的扩展，可以提供Wlan Service，IDS，QOS等等。

  3.6、指定一个AP组。
  配置OK。
  4、配置WLAN
  WLAN包含Virtual AP(AP支持多SSID，所以可以有多个VirtualAP)，认证方法，认证服务器等等。
  4.1、选择配置Campus

  4.2、选择需要配置的AP组，WLAN是包含在AP组中的，每个AP组最多包含8个WLAN。

  4.3、指定配置给上述选择的AP组的WLAN

  可以点击New新建一个，也可以到其他的AP组中去Copy一个，或者和其他AP组共享一个WLAN。例：建立一个sangfor_wlan_temp

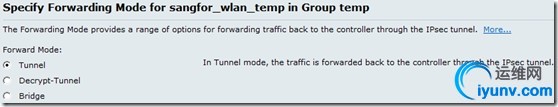

  4.4、指定AP和WAC之间流量转发方式

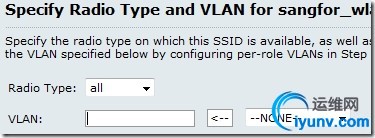

  4.5、指定WLAN广播的频带(b/g/n/a),及WLAN的VLAN

  4.6、指定使用此WLAN的用户类型：Internel/Guest

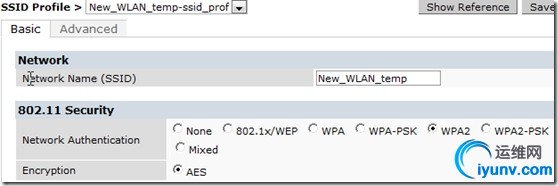

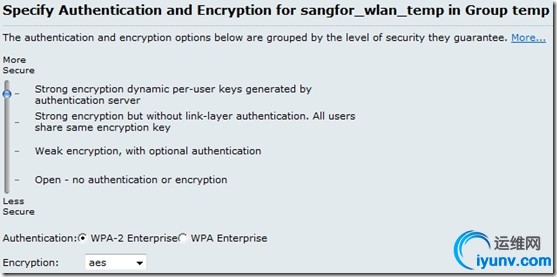

  4.7、指定此WLAN的认证和加密方式

  4.8、指定WLAN的认证服务器

  4.9、指定连接此WLAN的用户的角色
  配置成功以后，在AP组temp下就会添加sangfor_wlan_temp的VirtualAP Profile,SSID Profile,AAA Profile等，如下图：

  5、不使用AP向导配置特定AP的参数
  所有的AP(包括未进行配置(刚由WAC发现)，已经正常使用的AP)都显示在AP Installation中，如图：

  编辑某个AP的配置，在复选框中选择需要编辑的AP，点击Provision。

  可以修改AP所属的AP组，AP的安装模式(indoor/outdoor),天线选择，是否是Remote AP，认证方式，AP名称等等。
  6、给某个特定的AP配置特殊的参数
  每个AP都是属于一个特定的AP组(刚发现的AP，即还未进行配置，则属于default组)，AP组中的AP拥有共同的特定(SSID,射频参数等等)，如需要给某个特定的AP配置一些不同于它所属AP组的参数，配置如下：

  选择需要进行配置的AP，点击Edit，即可进行编辑：

  上述的配置即第三节的Profiles，可以任意的修改AP需要的Profiles。只有修改部分会覆盖从AP组继承过来的参数，其他未进行修改的参数继续使用AP组的参数。
  疑问：在上述的配置中，Aruba在Wireless LAN中没有显示当前AP组中包含的VirtualAP，给删除和添加Virtual AP带来了麻烦，如需要删除掉之前AP组中的VirtualAP，则无法在这个编辑页面参考AP组中的配置进行删除。添加亦如此。排除VirtualAP页面，在增加Profile的下拉框中应该只包含当前AP组中的VirtualAP，不应该显示WAC所有VirtualAP。
  六、总结
  Aruba以AP组方式包含AP的所有无线配置参数。以功能划分无线配置参数，使用Profiles保存这些功能划分的小块参数，这些小块的参数可供其他的Profiles进行包含。这样的参数保存方式值得借鉴，它简化了参数保存的复杂度，重用性和灵活性比较高。个人感觉Aruba的参数配置过于复杂(可能这样也是显示它的专业)，对于用户来说，可能很多参数根本不知道是什么意思，配置了不知道能起到什么作用。在以后的开发中，建议某些无线参数可以使用默认值的，尽量不需要用户配置，达到简单易用的效果，提高用户的体验度。
