nginx+lua+redis等架构演进

cyrus

此处我说的HTTP服务主要指如访问京东网站时我们看到的热门搜索、用户登录、实时价格、实时库存、服务支 持、广告语等这种非Web页面，而是在Web页面中异步加载的相关数据。这些服务有个特点即访问量巨大、逻辑比较单一；但是如实时库存逻辑其实是非常复杂 的。在京东这些服务每天有几亿十几亿的访问量，比如实时库存服务曾经在没有任何IP限流、DDos防御的情况被刷到600多万/分钟的访问量，而且能轻松 应对。支撑如此大的访问量就需要考虑设计良好的架构，并很容易实现水平扩展。

架构
此处介绍下我曾使用过Nginx+JavaEE的架构。
1、单DB架构

早期架构可能就是Nginx直接upstream请求到后端Tomcat，扩容时基本是增加新的Tomcat 实例，然后通过Nginx负载均衡upstream过去。此时数据库还不是瓶颈。当访问量到一定级别，数据库的压力就上来了，此处单纯的靠单个数据库可能 扛不住了，此时可以通过数据库的读写分离或加缓存来实现。


2、DB+Cache/数据库读写分离架构



此时就通过使用如数据库读写分离或者Redis这种缓存来支撑更大的访问量。使用缓存这种架构会遇到的问题诸 如缓存与数据库数据不同步造成数据不一致（一般设置过期时间），或者如Redis挂了，此时会直接命中数据库导致数据库压力过大；可以考虑Redis的主 从或者一致性Hash 算法做分片的Redis集群；使用缓存这种架­构要求应用对数据的一致性要求不是很高；比如像下订单这种要落地的数据不适合用Redis存储，但是订单的 读取可以使用缓存。

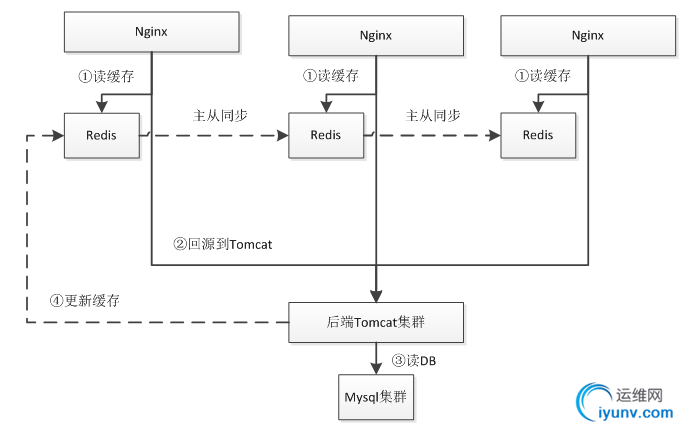

3、Nginx+Lua+Local Redis+Mysql集群架构

　　首先Nginx通过Lua读取本机Redis缓存，如果不命中才回源到后端Tomcat集群；后端Tomcat集群再读取Mysql数据库。 Redis都是安装到和Nginx同一台服务器，Nginx直接读本机可以减少网络延时。Redis通过主从方式同步数据，Redis主从一般采用树的方 式实现：

在叶子节点可以做AOF持久化，保证在主Redis挂时能进行恢复；此处假设对Redis很依赖的话，可以考 虑多主Redis架构，而不是单主，来防止单主挂了时数据的不一致和击穿到后端Tomcat集群。这种架构的缺点就是要求Redis实例数据量较小，如果 单机内存不足以存储这么多数据，当然也可以通过如尾号为1的在A服务器，尾号为2的在B服务器这种方式实现；缺点也很明显，运维复杂、扩展性差。

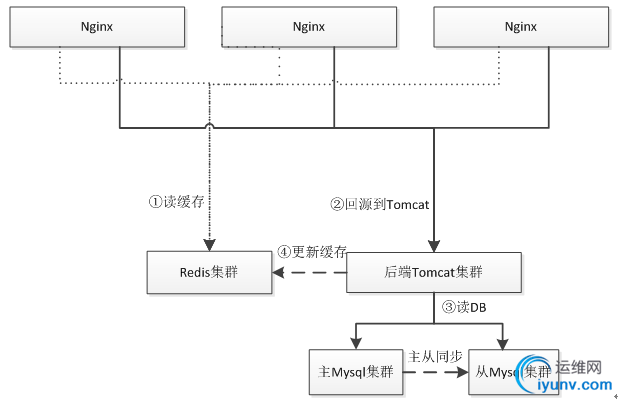

　　4、Nginx+Lua+ Redis集群+Mysql集群架构

　　和之前架构不同的点是此时我们使用一致性Hash算法实现Redis集群而不是读本机Redis，保证其中一台挂了，只有很少的数据会丢失，防止击 穿到数据库。Redis集群分片可以使用Twemproxy；如果 Tomcat实例很多的话，此时就要考虑Redis和Mysql链接数问题，因为大部分Redis/Mysql客户端都是通过连接池实现，此时的链接数会 成为瓶颈。一般方法是通过中间件来减少链接数。

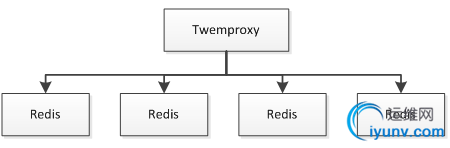

Twemproxy与Redis之间通过单链接交互，并Twemproxy实现分片逻辑；这样我们可以水平扩展更多的Twemproxy来增加链接数。

　　此时的问题就是Twemproxy实例众多，应用维护配置困难；此时就需要在之上做负载均衡，比如通过LVS/HAProxy实现VIP（虚拟IP），可以做到切换对应用透明、故障自动转移；还可以通过实现内网DNS来做其负载均衡。

本文没有涉及Nginx之上是如何架构的，对于Nginx、Redis、Mysql等的负载均衡、资源的CDN化不是本文关注的点，有兴趣可以参考
很早的Taobao CDN架构
Nginx/LVS/HAProxy负载均衡软件的优缺点详解

实现

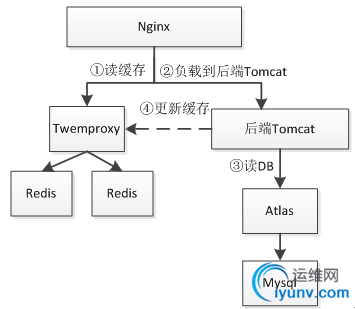

接下来我们来搭建一下第四种架构。

以获取如京东商品页广告词为例，如下图

假设京东有10亿商品，那么广告词极限情况是10亿；所以在设计时就要考虑：
1、数据量，数据更新是否频繁且更新量是否很大；
2、是K-V还是关系，是否需要批量获取，是否需要按照规则查询。

而对于本例，广告词更新量不会很大，每分钟可能在几万左右；而且是K-V的，其实适合使用关系存储；因为广告词是商家维护，因此后台查询需要知道这些商品是哪个商家的；而对于前台是不关心商家的，是KV存储，所以前台显示的可以放进如Redis中。 即存在两种设计：
1、所有数据存储到Mysql，然后热点数据加载到Redis；
2、关系存储到Mysql，而数据存储到如SSDB这种持久化KV存储中。

基本数据结构：商品ID、广告词、所属商家、开始时间、结束时间、是否有效。

后台逻辑
1、商家登录后台；
2、按照商家分页查询商家数据，此处要按照商品关键词或商品类目查询的话，需要走商品系统的搜索子系统，如通过Solr或elasticsearch实现搜索子系统；
3、进行广告词的增删改查；
4、增删改时可以直接更新Redis缓存或者只删除Redis缓存（第一次前台查询时写入缓存）；

前台逻辑
1、首先Nginx通过Lua查询Redis缓存；
2、查询不到的话回源到Tomcat，Tomcat读取数据库查询到数据，然后把最新的数据异步写入 Redis（一般设置过期时间，如5分钟）；此处设计时要考虑假设Tomcat读取Mysql的极限值是多少，然后设计降级开关，如假设每秒回源达到 100，则直接不查询Mysql而返回空的广告词来防止Tomcat应用雪崩。

为了简单，我们不进行后台的设计实现，只做前端的设计实现，此时数据结构我们简化为[商品ID、广告词]。另 外有朋友可能看到了，可以直接把Tomcat部分干掉，通过Lua直接读取Mysql进行回源实现。为了完整性此处我们还是做回源到Tomcat的设计， 因为如果逻辑比较复杂的话或一些限制（比如使用Java特有协议的RPC）还是通过Java去实现更方便一些。

项目搭建
项目部署目录结构。
Java代码

• /usr/chapter6

•   redis_6660.conf

•   redis_6661.conf

•   nginx_chapter6.conf

•   nutcracker.yml

•   nutcracker.init

•   webapp

• WEB-INF

•    lib

•    classes

•    web.xml


Redis+Twemproxy配置
此处根据实际情况来决定Redis大小，此处我们已两个Redis实例（6660、6661），在Twemproxy上通过一致性Hash做分片逻辑。

安装
之前已经介绍过Redis和Twemproxy的安装了。

Redis配置redis_6660.conf和redis_6661.conf
Java代码

• #分别为6660 6661

• port 6660

• #进程ID 分别改为redis_6660.pid redis_6661.pid

• pidfile "/var/run/redis_6660.pid"

• #设置内存大小，根据实际情况设置，此处测试仅设置20mb

• maxmemory 20mb

• #内存不足时，按照过期时间进行LRU删除

• maxmemory-policy volatile-lru

• #Redis的过期算法不是精确的而是通过采样来算的，默认采样为3个，此处我们改成10

• maxmemory-samples 10

• #不进行RDB持久化

• save “”

• #不进行AOF持久化

• appendonly no


　　将如上配置放到redis_6660.conf和redis_6661.conf配置文件最后即可，后边的配置会覆盖前边的。

　　Twemproxy配置nutcracker.yml
Java代码

• server1:

•   listen: 127.0.0.1:1111

•   hash: fnv1a_64

•   distribution: ketama

•   redis: true

•   timeout: 1000

•   servers:

•    - 127.0.0.1:6660:1 server1

•    - 127.0.0.1:6661:1 server2


　　复制nutcracker.init到/usr/chapter6下，并修改配置文件为/usr/chapter6/nutcracker.yml。

　　启动
Java代码

• nohup /usr/servers/redis-2.8.19/src/redis-server  /usr/chapter6/redis_6660.conf &

• nohup /usr/servers/redis-2.8.19/src/redis-server  /usr/chapter6/redis_6661.conf &

• /usr/chapter6/nutcracker.init start

• ps -aux | grep -e redis  -e nutcracker



Mysql+Atlas配置
Atlas类似于Twemproxy，是Qihoo 360基于Mysql Proxy开发的一个Mysql中间件，据称每天承载读写请求数达几十亿，可以实现分表、读写分离、数据库连接池等功能，缺点是没有实现跨库分表（分库） 功能，需要在客户端使用分库逻辑。另一个选择是使用如阿里的TDDL，它是在客户端完成之前说的功能。到底选择是在客户端还是在中间件根据实际情况选择。

此处我们不做Mysql的主从复制（读写分离），只做分库分表实现。

Mysql初始化

为了测试我们此处分两个表。

Java代码

• CREATE DATABASE chapter6 DEFAULT CHARACTER SET utf8;

• use chapter6;

• CREATE TABLE  chapter6.ad_0(

•       sku_id BIGINT,

•       content VARCHAR(4000)

• ) ENGINE=InnoDB  DEFAULT CHARSET=utf8;

• CREATE TABLE  chapter6.ad_1

•       sku_id BIGINT,

•       content VARCHAR(4000)

• ) ENGINE=InnoDB  DEFAULT CHARSET=utf8;


Atlas安装
Java代码

• cd /usr/servers/

• wget https://github.com/Qihoo360/Atlas/archive/2.2.1.tar.gz -O Atlas-2.2.1.tar.gz

• tar -xvf Atlas-2.2.1.tar.gz

• cd Atlas-2.2.1/

• #Atlas依赖mysql_config，如果没有可以通过如下方式安装

• apt-get install libmysqlclient-dev

• #安装Lua依赖

• wget http://www.lua.org/ftp/lua-5.1.5.tar.gz

• tar -xvf lua-5.1.5.tar.gz

• cd lua-5.1.5/

• make linux && make install

• #安装glib依赖

• apt-get install libglib2.0-dev

• #安装libevent依赖

• apt-get install libevent

• #安装flex依赖

• apt-get install flex

• #安装jemalloc依赖

• apt-get install libjemalloc-dev

• #安装OpenSSL依赖

• apt-get install openssl

• apt-get install libssl-dev

•  apt-get install libssl0.9.8

•

• ./configure --with-mysql=/usr/bin/mysql_config

• ./bootstrap.sh

• make && make install


Atlas配置
Java代码

• vim /usr/local/mysql-proxy/conf/chapter6.cnf


Java代码

• [mysql-proxy]

• #Atlas代理的主库，多个之间逗号分隔

• proxy-backend-addresses = 127.0.0.1:3306

• #Atlas代理的从库，多个之间逗号分隔，格式ip:port@weight，权重默认1

• #proxy-read-only-backend-addresses = 127.0.0.1:3306,127.0.0.1:3306

• #用户名/密码，密码使用/usr/servers/Atlas-2.2.1/script/encrypt 123456加密

• pwds = root:/iZxz+0GRoA=

• #后端进程运行

• daemon = true

• #开启monitor进程，当worker进程挂了自动重启

• keepalive = true

• #工作线程数，对Atlas的性能有很大影响，可根据情况适当设置

• event-threads = 64

• #日志级别

• log-level = message

• #日志存放的路径

• log-path = /usr/chapter6/

• #实例名称，用于同一台机器上多个Atlas实例间的区分

• instance = test

• #监听的ip和port

• proxy-address = 0.0.0.0:1112

• #监听的管理接口的ip和port

• admin-address = 0.0.0.0:1113

• #管理接口的用户名

• admin-username = admin

• #管理接口的密码

• admin-password = 123456

• #分表逻辑

• tables = chapter6.ad.sku_id.2

• #默认字符集

• charset = utf8


　　因为本例没有做读写分离，所以读库proxy-read-only-backend-addresses没有配置。分表逻辑即：数据库名.表名.分表键.表的个数，分表的表名格式是table_N，N从0开始。

　　Atlas启动/重启/停止
Java代码

• /usr/local/mysql-proxy/bin/mysql-proxyd chapter6 start

• /usr/local/mysql-proxy/bin/mysql-proxyd chapter6 restart

• /usr/local/mysql-proxy/bin/mysql-proxyd chapter6 stop


　　如上命令会自动到/usr/local/mysql-proxy/conf目录下查找chapter6.cnf配置文件。
Atlas管理
通过如下命令进入管理接口
Java代码

• mysql -h127.0.0.1 -P1113  -uadmin -p123456


　　通过执行SELECT * FROM help查看帮助。还可以通过一些SQL进行服务器的动态添加/移除。

Atlas客户端
通过如下命令进入客户端接口
Java代码

• mysql -h127.0.0.1 -P1112  -uroot -p123456


Java代码

• use chapter6;

• insert into ad values(1 '测试1);

• insert into ad values(2, '测试2');

• insert into ad values(3 '测试3);

• select * from ad where sku_id=1;

• select * from ad where sku_id=2;

• #通过如下sql可以看到实际的分表结果

• select * from ad_0;

• select * from ad_1;


此时无法执行select * from ad，需要使用如“select * from ad where sku_id=1”这种SQL进行查询；即需要带上sku_id且必须是相等比较；如果是范围或模糊是不可以的；如果想全部查询，只能挨着遍历所有表进行 查询。即在客户端做查询-聚合。

此处实际的分表逻辑是按照商家进行分表，而不是按照商品编号，因为我们后台查询时是按照商家维度的，此处是为了测试才使用商品编号的。

到此基本的Atlas就介绍完了，更多内容请参考如下资料：
Mysql主从复制
http://369369.blog.iyunv.com/319630/790921/
Mysql中间件介绍
http://www.guokr.com/blog/475765/
Atlas使用
http://www.0550go.com/database/mysql/mysql-atlas.html
Atlas文档
https://github.com/Qihoo360/Atlas/blob/master/README_ZH.md

Java+Tomcat安装
Java安装
Java代码

• cd /usr/servers/

• #首先到如下网站下载JDK

• #http://www.oracle.com/technetwork/cn/java/javase/downloads/jdk7-downloads-1880260.html

• #本文下载的是 jdk-7u75-linux-x64.tar.gz。

• tar -xvf jdk-7u75-linux-x64.tar.gz

• vim ~/.bashrc

• 在文件最后添加如下环境变量

• export JAVA_HOME=/usr/servers/jdk1.7.0_75/

• export PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$PATH

• export CLASSPATH=$CLASSPATH:.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib

•

• #使环境变量生效

• source ~/.bashrc


Tomcat安装
Java代码

• cd /usr/servers/

• wget http://ftp.cuhk.edu.hk/pub/packages/apache.org/tomcat/tomcat-7/v7.0.59/bin/apache-tomcat-7.0.59.tar.gz

• tar -xvf apache-tomcat-7.0.59.tar.gz

• cd apache-tomcat-7.0.59/

• #启动

• /usr/servers/apache-tomcat-7.0.59/bin/startup.sh

• #停止

• /usr/servers/apache-tomcat-7.0.59/bin/shutdown.sh

• #删除tomcat默认的webapp

• rm -r apache-tomcat-7.0.59/webapps/*

• #通过Catalina目录发布web应用

• cd apache-tomcat-7.0.59/conf/Catalina/localhost/

• vim ROOT.xml


　　ROOT.xml
Java代码

• <!-- 访问路径是根，web应用所属目录为/usr/chapter6/webapp -->

• <Context path="" docBase="/usr/chapter6/webapp"></Context>


Java代码

• #创建一个静态文件随便添加点内容

• vim /usr/chapter6/webapp/index.html

• #启动

• /usr/servers/apache-tomcat-7.0.59/bin/startup.sh


访问如http://192.168.1.2:8080/index.html能处理内容说明配置成功。

Java代码

• #变更目录结构

• cd /usr/servers/

• mv apache-tomcat-7.0.59 tomcat-server1

• #此处我们创建两个tomcat实例

• cp –r tomcat-server1 tomcat-server2

• vim tomcat-server2/conf/server.xml


Java代码

• #如下端口进行变更

• 8080--->8090

• 8005--->8006


　　启动两个Tomcat
Java代码

• /usr/servers/tomcat-server1/bin/startup.sh

• /usr/servers/tomcat-server2/bin/startup.sh


分别访问，如果能正常访问说明配置正常。http://192.168.1.2:8080/index.html
http://192.168.1.2:8090/index.html

如上步骤使我们在一个服务器上能启动两个tomcat实例，这样的好处是我们可以做本机的Tomcat负载均衡，假设一个tomcat重启时另一个是可以工作的，从而不至于不给用户返回响应。

Java+Tomcat逻辑开发
搭建项目
我们使用Maven搭建Web项目，Maven知识请自行学习。

项目依赖
本文将最小化依赖，即仅依赖我们需要的servlet、mysql、druid、jedis。
Java代码

• <dependencies>

•   <dependency>

•     <groupId>javax.servlet</groupId>

•     <artifactId>javax.servlet-api</artifactId>

•     <version>3.0.1</version>

•     <scope>provided</scope>

•   </dependency>

•   <dependency>

•     <groupId>mysql</groupId>

•     <artifactId>mysql-connector-java</artifactId>

•     <version>5.1.27</version>

•   </dependency>

•   <dependency>

•     <groupId>com.alibaba</groupId>

•     <artifactId>druid</artifactId>

•     <version>1.0.5</version>

•   </dependency>

•   <dependency>

•     <groupId>redis.clients</groupId>

•     <artifactId>jedis</artifactId>

•     <version>2.5.2</version>

•   </dependency>

• </dependencies>


 核心代码
com.github.zhangkaitao.chapter6.servlet.AdServlet
Java代码

• public class AdServlet extends HttpServlet {

•     @Override

•     protected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {

•         String idStr = req.getParameter("id");

•         Long id = Long.valueOf(idStr);

•         //1、读取Mysql获取数据

•         String content = null;

•         try {

•             content = queryDB(id);

•         } catch (Exception e) {

•             e.printStackTrace();

•             resp.setStatus(HttpServletResponse.SC_INTERNAL_SERVER_ERROR);

•             return;

•         }

•         if(content != null) {

•             //2.1、如果获取到，异步写Redis

•             asyncSetToRedis(idStr, content);

•             //2.2、如果获取到，把响应内容返回

•             resp.setCharacterEncoding("UTF-8");

•             resp.getWriter().write(content);

•         } else {

•             //2.3、如果获取不到，返回404状态码

•             resp.setStatus(HttpServletResponse.SC_NOT_FOUND);

•         }

•     }

•

•     private DruidDataSource datasource = null;

•     private JedisPool jedisPool = null;

•

•     {

•         datasource = new DruidDataSource();

•         datasource.setUrl("jdbc:mysql://127.0.0.1:1112/chapter6?useUnicode=true&characterEncoding=utf-8&autoReconnect=true");

•         datasource.setUsername("root");

•         datasource.setPassword("123456");

•         datasource.setMaxActive(100);

•

•         GenericObjectPoolConfig poolConfig = new GenericObjectPoolConfig();

•         poolConfig.setMaxTotal(100);

•         jedisPool = new JedisPool(poolConfig, "127.0.0.1", 1111);

•     }

•

•     private String queryDB(Long id) throws Exception {

•         Connection conn = null;

•         try {

•             conn = datasource.getConnection();

•             String sql = "select content from ad where sku_id = ?";

•             PreparedStatement psst = conn.prepareStatement(sql);

•             psst.setLong(1, id);

•             ResultSet rs = psst.executeQuery();

•             String content = null;

•             if(rs.next()) {

•                 content = rs.getString("content");

•             }

•             rs.close();

•             psst.close();

•             return content;

•         } catch (Exception e) {

•             throw e;

•         } finally {

•             if(conn != null) {

•                 conn.close();

•             }

•         }

•     }

•

•     private ExecutorService executorService = Executors.newFixedThreadPool(10);

•     private void asyncSetToRedis(final String id, final String content) {

•         executorService.submit(new Runnable() {

•             @Override

•             public void run() {

•                 Jedis jedis = null;

•                 try {

•                     jedis = jedisPool.getResource();

•                     jedis.setex(id, 5 * 60, content);//5分钟

•                 } catch (Exception e) {

•                     e.printStackTrace();

•                     jedisPool.returnBrokenResource(jedis);

•                 } finally {

•                     jedisPool.returnResource(jedis);

•                 }

•

•             }

•         });

•     }

• }


整个逻辑比较简单，此处更新缓存一般使用异步方式去更新，这样不会阻塞主线程；另外此处可以考虑走Servlet异步化来提示吞吐量。
　　web.xml配置
Java代码

• <servlet>

•     <servlet-name>adServlet</servlet-name>

•     <servlet-class>com.github.zhangkaitao.chapter6.servlet.AdServlet</servlet-class>

• </servlet>

• <servlet-mapping>

•     <servlet-name>adServlet</servlet-name>

•     <url-pattern>/ad</url-pattern>

• </servlet-mapping>



打WAR包
Java代码

• cd D:\workspace\chapter6

• mvn clean package


此处使用maven命令打包，比如本例将得到chapter6.war，然后将其上传到服务器的/usr/chapter6/webapp，然后通过unzip chapter6.war解压。

测试
启动Tomcat实例，分别访问如下地址将看到广告内容：
Java代码

• http://192.168.1.2:8080/ad?id=1

• http://192.168.1.2:8090/ad?id=1



nginx配置
vim /usr/chapter6/nginx_chapter6.conf
Java代码

• upstream backend {

•     server 127.0.0.1:8080 max_fails=5 fail_timeout=10s weight=1 backup=false;

•     server 127.0.0.1:8090 max_fails=5 fail_timeout=10s weight=1 backup=false;

•     check interval=3000 rise=1 fall=2 timeout=5000 type=tcp default_down=false;

•     keepalive 100;

• }

• server {

•     listen       80;

•     server_name  _;

•

•     location ~ /backend/(.*) {

•         keepalive_timeout   30s;

•         keepalive_requests  100;

•

•         rewrite /backend(/.*) $1 break;

•         #之后该服务将只有内部使用，ngx.location.capture

•         proxy_pass_request_headers off;

•         #more_clear_input_headers Accept-Encoding;

•         proxy_next_upstream error timeout;

•         proxy_pass http://backend;

•     }

• }


　　upstream配置：http://nginx.org/cn/docs/http/ngx_http_upstream_module.html。
　　server：指定上游到的服务器， weight：权重，权重可以认为负载均衡的比例；  fail_timeout+max_fails：在指定时间内失败多少次认为服务器不可用，通过proxy_next_upstream来判断是否失败。
　　check：ngx_http_upstream_check_module模块，上游服务器的健康检查，interval：发送心跳包的时间间 隔，rise：连续成功rise次数则认为服务器up，fall：连续失败fall次则认为服务器down，timeout：上游服务器请求超时时 间，type：心跳检测类型（比如此处使用tcp）更多配置请参考https://github.com/yaoweibin/nginx_upstream_check_module和http://tengine.taobao.org/document_cn/http_upstream_check_cn.html。
　　keepalive：用来支持upstream server http keepalive特性(需要上游服务器支持，比如tomcat)。默认的负载均衡算法是round-robin，还可以根据ip、url等做hash来做负载均衡。更多资料请参考官方文档。
　　
　　tomcat keepalive配置： http://tomcat.apache.org/tomcat-7.0-doc/config/http.html。
　　maxKeepAliveRequests：默认100；
　　keepAliveTimeout：默认等于connectionTimeout，默认60秒；
　　location proxy配置：http://nginx.org/cn/docs/http/ngx_http_proxy_module.html。
　　rewrite：将当前请求的url重写，如我们请求时是/backend/ad，则重写后是/ad。
　　proxy_pass：将整个请求转发到上游服务器。
　　proxy_next_upstream：什么情况认为当前upstream server失败，需要next upstream，默认是连接失败/超时，负载均衡参数。
　　proxy_pass_request_headers：之前已经介绍过了，两个原因：1、假设上游服务器不需要请求头则没必要传输请求 头；2、ngx.location.capture时防止gzip乱码（也可以使用more_clear_input_headers配置）。
　　keepalive：keepalive_timeout：keepalive超时设置，keepalive_requests：长连接数量。此处的 keepalive（别人访问该location时的长连接）和upstream keepalive（nginx与上游服务器的长连接）是不一样的；此处注意，如果您的服务是面向客户的，而且是单个动态内容就没必要使用长连接了。
　　vim /usr/servers/nginx/conf/nginx.conf
Java代码

• include /usr/chapter6/nginx_chapter6.conf;

• #为了方便测试，注释掉example.conf

• #include /usr/example/example.conf;


　　重启nginx
　　/usr/servers/nginx/sbin/nginx -s reload
　　访问如192.168.1.2/backend/ad?id=1即看到结果。可以kill掉一个tomcat，可以看到服务还是正常的。
vim /usr/chapter6/nginx_chapter6.conf
Java代码

• location ~ /backend/(.*) {

•     internal;

•     keepalive_timeout   30s;

•     keepalive_requests  1000;

•     #支持keep-alive

•     proxy_http_version 1.1;

•     proxy_set_header Connection "";

•

•     rewrite /backend(/.*) $1 break;

•     proxy_pass_request_headers off;

•     #more_clear_input_headers Accept-Encoding;

•     proxy_next_upstream error timeout;

•     proxy_pass http://backend;

• }


　　加上internal，表示只有内部使用该服务。
Nginx+Lua逻辑开发
　　核心代码
　　/usr/chapter6/ad.lua
Java代码

• local redis = require("resty.redis")

• local cjson = require("cjson")

• local cjson_encode = cjson.encode

• local ngx_log = ngx.log

• local ngx_ERR = ngx.ERR

• local ngx_exit = ngx.exit

• local ngx_print = ngx.print

• local ngx_re_match = ngx.re.match

• local ngx_var = ngx.var

•

• local function close_redis(red)

•     if not red then

•         return

•     end

•     --释放连接(连接池实现)

•     local pool_max_idle_time = 10000 --毫秒

•     local pool_size = 100 --连接池大小

•     local ok, err = red:set_keepalive(pool_max_idle_time, pool_size)

•

•     if not ok then

•         ngx_log(ngx_ERR, "set redis keepalive error : ", err)

•     end

• end

• local function read_redis(id)

•     local red = redis:new()

•     red:set_timeout(1000)

•     local ip = "127.0.0.1"

•     local port = 1111

•     local ok, err = red:connect(ip, port)

•     if not ok then

•         ngx_log(ngx_ERR, "connect to redis error : ", err)

•         return close_redis(red)

•     end

•

•     local resp, err = red:get(id)

•     if not resp then

•         ngx_log(ngx_ERR, "get redis content error : ", err)

•         return close_redis(red)

•     end

•         --得到的数据为空处理

•     if resp == ngx.null then

•         resp = nil

•     end

•     close_redis(red)

•

•     return resp

• end

•

• local function read_http(id)

•     local resp = ngx.location.capture("/backend/ad", {

•         method = ngx.HTTP_GET,

•         args = {id = id}

•     })

•

•     if not resp then

•         ngx_log(ngx_ERR, "request error :", err)

•         return

•     end

•

•     if resp.status ~= 200 then

•         ngx_log(ngx_ERR, "request error, status :", resp.status)

•         return

•     end

•

•     return resp.body

• end

•

•

• --获取id

• local id = ngx_var.id

•

• --从redis获取

• local content = read_redis(id)

•

• --如果redis没有，回源到tomcat

• if not content then

•    ngx_log(ngx_ERR, "redis not found content, back to http, id : ", id)

•     content = read_http(id)

• end

•

• --如果还没有返回404

• if not content then

•    ngx_log(ngx_ERR, "http not found content, id : ", id)

•    return ngx_exit(404)

• end

•

• --输出内容

• ngx.print("show_ad(")

• ngx_print(cjson_encode({content = content}))

• ngx.print(")")


　　将可能经常用的变量做成局部变量，如local ngx_print = ngx.print；使用jsonp方式输出，此处我们可以将请求url限定为/ad/id方式，这样的好处是1、可以尽可能早的识别无效请求；2、可以 走nginx缓存/CDN缓存，缓存的key就是URL，而不带任何参数，防止那些通过加随机数穿透缓存；3、jsonp使用固定的回调函数 show_ad()，或者限定几个固定的回调来减少缓存的版本。
　　vim /usr/chapter6/nginx_chapter6.conf
Java代码

• location ~ ^/ad/(\d+)$ {

•     default_type 'text/html';

•     charset utf-8;

•     lua_code_cache on;

•     set $id $1;

•     content_by_lua_file /usr/chapter6/ad.lua;

• }


　　重启nginx
Java代码

• /usr/servers/nginx/sbin/nginx -s reload


　　访问如http://192.168.1.2/ad/1即可得到结果。而且注意观察日志，第一次访问时不命中Redis，回源到Tomcat；第二次请求时就会命中Redis了。
　　第一次访问时将看到/usr/servers/nginx/logs/error.log输出类似如下的内容，而第二次请求相同的url不再有如下内容：
Java代码

• redis not found content, back to http, id : 2


　　到此整个架构就介绍完了，此处可以直接不使用Tomcat，而是Lua直连Mysql做回源处理；另外本文只是介绍了大体架构，还有更多业务及运维 上的细节需要在实际应用中根据自己的场景自己摸索。后续如使用LVS/HAProxy做负载均衡、使用CDN等可以查找资料学习。
