openstack M 版 neutron网络组件基础入门

24123r2

  在我们openstack学习当中，网络组件neutron无疑是令很多人很难理解的，可以说要深入理解了neutron组件，你基本完成了openstack 60%的学习，存储方面只要不涉及到分布式，剩下的基本都比较简单了



相信很多人第一次看到这种图的时候都会被吓一跳，没错，这就是openstack  neutron组件里面涉及到的数据流程，里面涉及到的知识点很多很多

Openstack网络模型中的几个概念网络：
Management Network: 管理网络,连接所有节点。External Network: 外部网络，虚拟机通过此接口连通外部网络Data Network: 虚拟机网络,提供之间内部数据线通讯的网络.
这里搭建过程略过，可以参考之前写的L版本的搭建过程，这次环境如下，一个控制节点和一个计算节点



上面是控制节点，三张网卡
eno1777736  10.10.80.133  作为外部网络
eno33554960  10.10.10.130  作为管理网络
eno50332184  作为虚拟机网络

支持的网络类型有 flat vlan vxlan gre 而具体实现的这些的则有Linux bridge  和openvswitch


这里我们以Linux bridge 来实现flat网络为例来说明，其他基本差不多，更多内容可以参阅官方文档，这里有趣的是在最新版本 N ，官方已经提供了 ansible来部署openstack的指导说明


Flat网络，顾名思义是平面网络，要求宿主机的物理网卡直接与Linux bridge连接，，每个flat network都会独占一个物理网卡，关键参数配置如下

1 2 3 4 5 6 7 8 9

[iyunv@controller ~]# vim /etc/neutron/plugins/ml2/ml2_conf.ini tenant_network_types = flat    [ml2_type_flat]    flat_networks = martin_flat  #这个名字自定义 [iyunv@controller ~]# vim /etc/neutron/plugins/ml2/linuxbridge_agent.ini    physical_interface_mappings = martin_flat:eno50332184 #名字保持与上面一样，后面是flat网卡名称

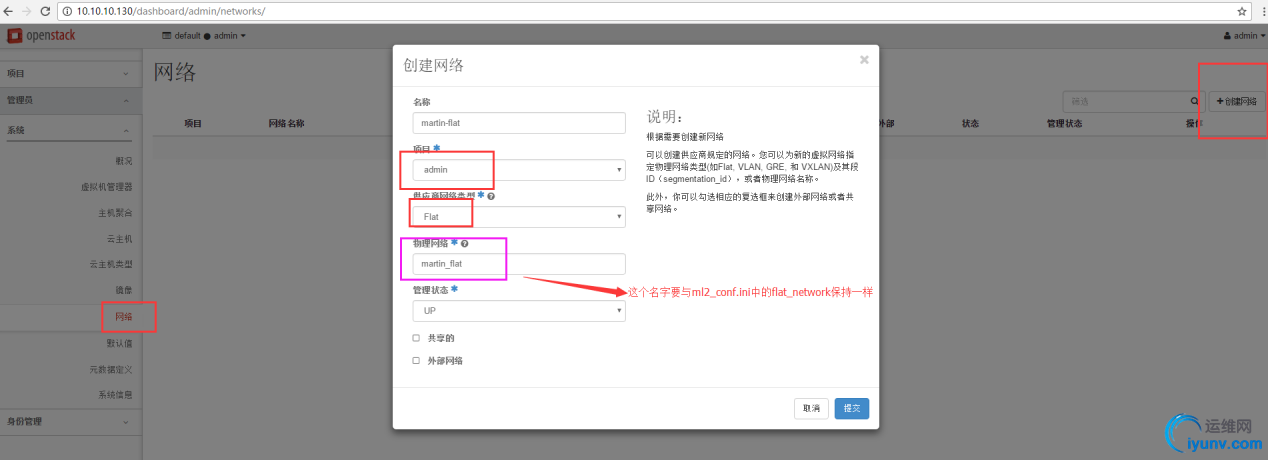

我们打开dashboard来创建第一个flat网络

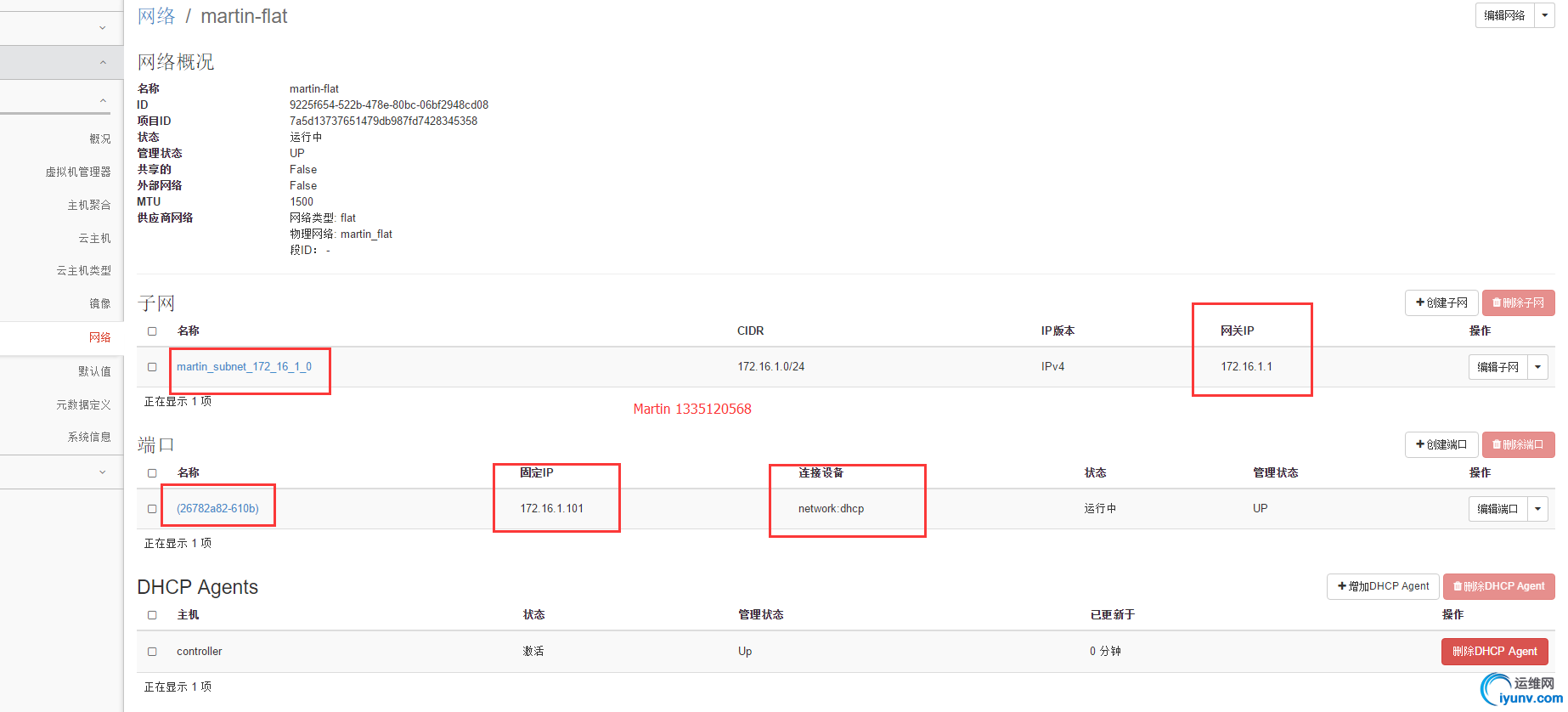

接下来观察这些操作在服务器上面引起了什么变化





接下来我们来创建第一台虚拟机并关联到flat网络

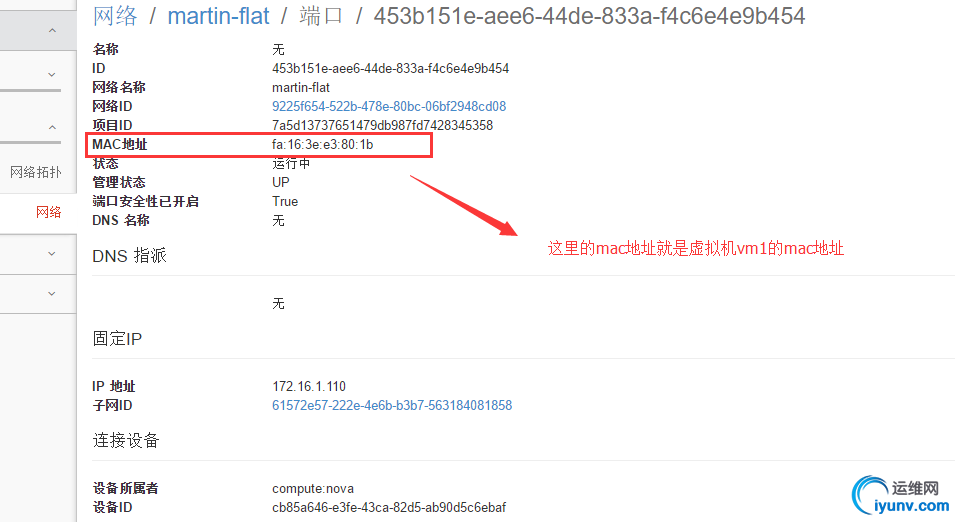

观察计算节点的变化情况





dhcp功能
Neutron提供dhcp服务的组件是dhcp agent ，在网络节点上面运行，默认是通过dnsmasq是实现dhcp功能

配置文件在
[iyunv@controller ~]# vim /etc/neutron/dhcp_agent.ini

interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver




ns-26782a82-61和tap26782a82-61是一对veth pair，他们将9225f654-522b-478e-80bc-06bf2948cd08 连接到网桥 brq9225f654-52上面



以上这些都只是openstack  neutron网络组件最基本的东西，里面的内容实在是太多了，涉及到的知识点也很多 如 liunx bridge tap设备  虚拟对  namespace  openvswitch  虚拟交换机  虚拟路由器 iptables  高可用 dvr  等等，包括我自己还有很多的东西需要学习，但是大家无需害怕，就从最简单的学习起，学会了一个，其他你照着模仿应该也能学会

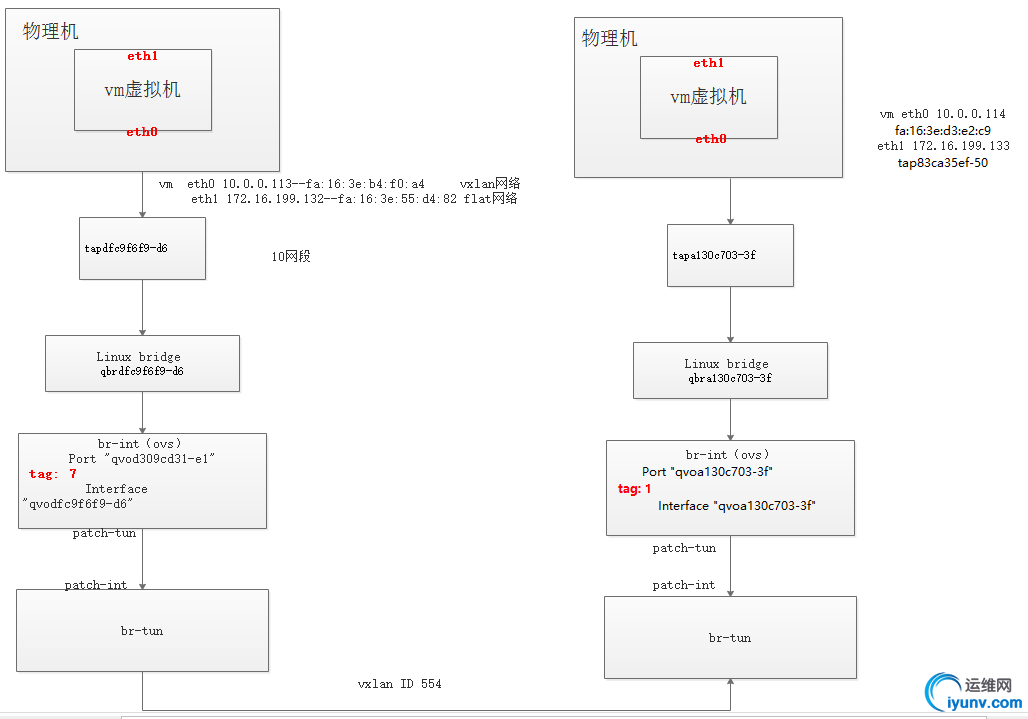

最后给大家看一下 通过openvswith构建的vxlan网络时，两个虚拟机通讯的流程，有兴趣的可以自己深入一下

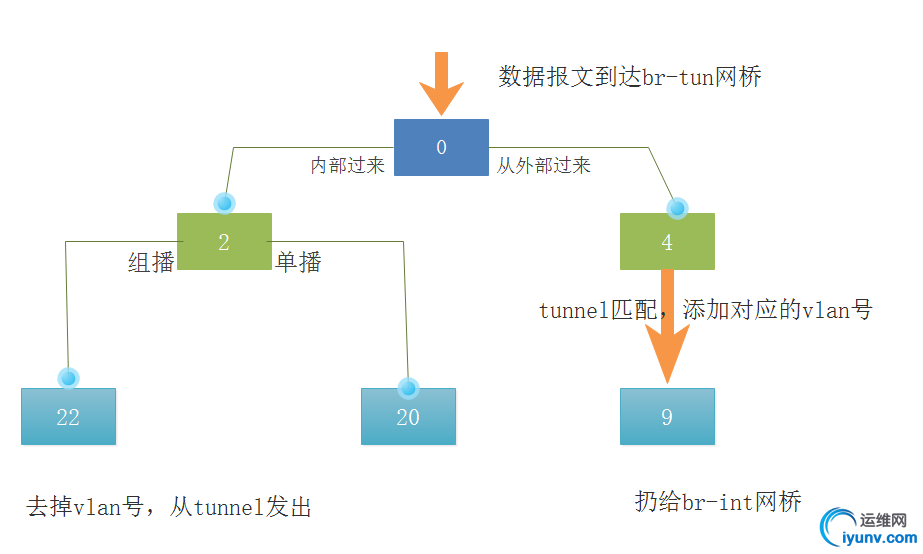

openvswitch流表结构
