Apache Mina框架分析

q6542125

配置环境
http://luozhong915127.iteye.com/blog/1451931

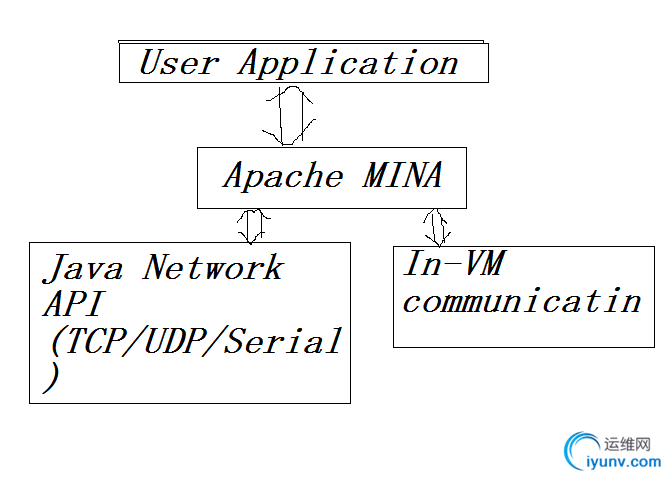

Mina的位置
　　




Mina的位置解析

       Mina处于中间层，它不关心底层网络数据如何传输，只负责接收底层数据，过滤并转换为Java对象提供给我们的应用程序，然后把应用程序响应值过滤并转换为底层识别的字节，提供给底层传输；

       ------总之：Mina是底层数据传输和用户应用程序交互的接口！


 Mina的三个核心接口

IoService接口

IoFilter接口

IoHandler接口

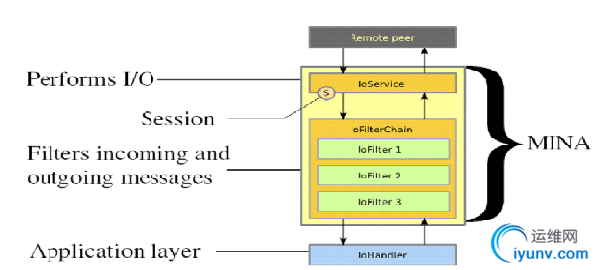

　　Mina工作流程图





Mina的工作流程解析

第一步. 创建服务对象（客户端或服务端）
 ---IoService接口实现


第二步. 数据过滤（编码解码等）
    ---IOFilter接口实现


第三步. 业务处理
   ---IoHandler接口实现


IoService接口

常用接口为：IoService，IoAcceptor，IoConnector

常用类为：NioSocketAcceptor，NioSocketConnector

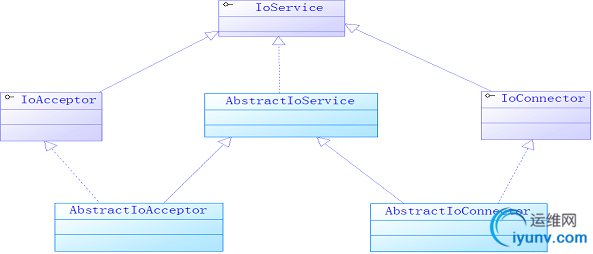

类图的关系






IoFilter接口


（1）记录事件的日志（Mina默认提供了LoggingFilter）
（2）测量系统性能
（3）信息验证
（4）过载控制
（5）信息的转换(主要就是编码和解码)
（6）和其他更多的信息


类结构

常用接口为：IoFilter，IoFilterChainBuilder

常用类为：IoFilterAdapter，           DefaultIoFilterChainBuilder
ProtocolCodecFilter，LoggingFilter

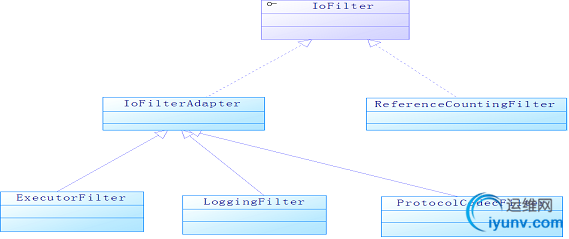

　　类图
　　


　　IoHandler接口


sessionCreated:当一个新的连接建立时，由I/O processor thread调用；
sessionOpened:当连接打开是调用；
messageReceived:当接收了一个消息时调用；
messageSent：当一个消息被(IoSession#write)发送出去后调用；
sessionIdle:当连接进入空闲状态时调用；
sessionClosed:当连接关闭时调用；
exceptionCaught:当实现IoHandler的类抛出异常时调用；



session调用


Connected：会话被创建并使用；
Idle：会话在一段时间(可配置)内没有任何请求到达，进入空闲状态；
Closing：会话将被关闭（剩余message将被强制flush）；
Closed：会话被关闭；



session调用的状态图
