Http和Nginx反代至Tomcat（LNMT、LAMT）

opiuytr1

Http和Nginx反代至Tomcat（LNMT、LAMT）

================================================================================
概述：
   本章将主要介绍Http和Nginx反代至Tomcat，具体内容如下：

• LNMT部署并实现动静分离

• LAMT部署的实现方式；
    ·proxy_http_module代理配置
  ·proxy_ajp_module代理配置

• Tomcat脚本（启动、停止、重启）



================================================================================
LNMT:Linux Nginx MySQL Tomcat

★工作流程（结合方式）：

• Client (http) --> nginx (reverse proxy)(http) --> tomcat  (http connector)




---

实验：LNMT部署并实现动静分离

---

环境描述：

• 虚拟机node1（CentOS 7系统）即作为nginx服务器，又作为Tomcat服务器，客户端发来的请求首先经由nginx处理，如果为静态内容则直接由nginx响应，如果为动态内容，则由nignx反代至后端的Tomcat服务器；



实验步骤如下：
1.在node1服务器上安装nginx，这里我使用官方下载的rpm包直接安装，如下：

1 2 3 4

[iyunv@centos7 ~]# cd nginx [iyunv@centos7 nginx]# ls nginx-1.10.0-1.el7.ngx.x86_64.rpm   [iyunv@centos7 ~]# yum install -y ./nginx-1.10.0-1.el7.ngx.x86_64.rpm

2.编辑nginx的配置文件/etc/nginx/conf.d/default.conf,在虚拟主机server中定义来自客户端请求的所有内容全部反代至后端的Tomcat服务器，如下：

1 2 3 4 5 6 7 8

[iyunv@centos7 ~]# vim /etc/nginx/conf.d/default.conf location / {      proxy_pass http://location:8080; } 或者： location / {      proxy_pass http://node1.taotao.com:8080; }

3.保存退出后检查nginx语法，没问题后启动nginx服务，如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

[iyunv@centos7 conf.d]# nginx -t nginx: the configuration file /etc/nginx/nginx.conf syntax is ok nginx: configuration file /etc/nginx/nginx.conf test is successful [iyunv@centos7 conf.d]# nginx [iyunv@centos7 conf.d]# ss -tnl State       Recv-Q Send-Q                                      Local Address:Port                                                     Peer Address:Port               LISTEN      0      25                                                      *:514                                                                 *:*                   LISTEN      0      128                                                     *:80                                                                  *:*                   LISTEN      0      128                                                     *:22                                                                  *:*                   LISTEN      0      128                                             127.0.0.1:631                                                                 *:*                   LISTEN      0      100                                             127.0.0.1:25                                                                  *:*                   LISTEN      0      128                                             127.0.0.1:6010                                                                *:*                   LISTEN      0      25                                                     :::514                                                                :::*                   LISTEN      0      1                                        ::ffff:127.0.0.1:8005                                                               :::*                   LISTEN      0      100                                                    :::8009                                                               :::*                   LISTEN      0      100                                                    :::8080                                                               :::*                   LISTEN      0      128                                                    :::22                                                                 :::*                   LISTEN      0      128                                                   ::1:631                                                                :::*                   LISTEN      0      100                                                   ::1:25                                                                 :::*                   LISTEN      0      128                                                   ::1:6010                                                               :::*

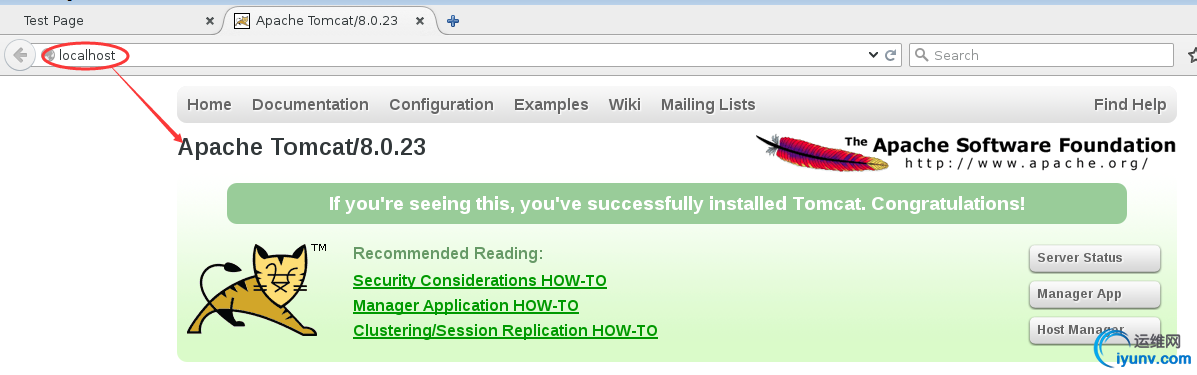

4.在浏览器中直接请求，可以正常访问资源,如下：


在自定义的Tomcat的虚拟主机的目录中/data/webapps/ROOT中添加一张静态资源图片，也可以正常访问，如下：

---

动静分离：

如上是把整个客户端请求的内容无论动静都反代至后端的服务器，现在通过在nginx的配置文件中定义实现动静分离，即：静态资源由nginx直接响应，动态资源由Tomcat响应。nginx配置文件修改如下：

1 2 3 4

# 在server中重新定义一个location，把jsp、do结尾的反代至后端Tomcat主机 location ~* \.(jsp|do)$ {      proxy_pass http://node1.taotao.com:8080; }

检测nginx语法，重载nginx服务

1 2 3 4

[iyunv@centos7 conf.d]# nginx -t nginx: the configuration file /etc/nginx/nginx.conf syntax is ok nginx: configuration file /etc/nginx/nginx.conf test is successful [iyunv@centos7 conf.d]# nginx -s reload

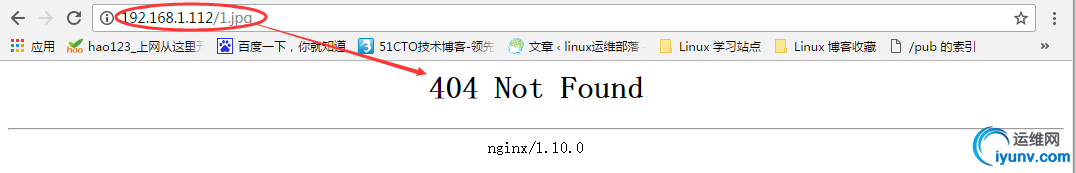

在浏览器中分别请求静态资源和动态资源，发现因为只把动态资源代理到后端Tomcat服务，所以只有动态资源有响应，静态资源提示没有发现，如下：


现在，我们在nginx的映射根目录下提供静态资源1.jpg，再次访问可以发现可以被正常加载到，说明是由前端nginx服务器直接响应的，如下：

1 2 3

[iyunv@centos7 ROOT]# mv 1.jpg /usr/share/nginx/html/ [iyunv@centos7 ROOT]# ls /usr/share/nginx/html/ 1.jpg   error_pages  forum  index.html  messages.html

如上，把响应的java程序部署到指定的目录即可，如果需要连接后端数据库，只需要授权一个账户即可。这就是LNMT部署的整个过程。。。

---

---

LAMT：Linux Apache(httpd) MySQL Tomcat

★httpd的代理模块：

• proxy_module：反代模块



• proxy_http_module：适配http协议客户端；
• proxy_ajp_module：适配ajp协议客户端；



★工作流程（结合方式）：

• Client (http) --> httpd (proxy_http_module)(http) --> tomcat  (http connector)
• Client (http) --> httpd (proxy_ajp_module)(ajp) --> tomcat  (ajp connector)
• Client (http) --> httpd (mod_jk)(ajp) --> tomcat  (ajp connector)




---

实验：使用httpd的proxy_module(包括：proxy_http_module和proxy_ajp_module)模块结合Tomcat，反代来自客户端或者前端独立反代服务器（nginx等）的请求

---

第一种方式：proxy_http_module代理配置示例：
1.首先安装httpd服务器，编辑httpd的配置文件，在/etc/httpd/conf.d中定义一个虚拟主机，配置使用proxy_module和proxy_http_module模块反代，如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

[iyunv@centos7 httpd]# vim conf.d/http_tomcat.conf <VirtualHost *:80>     ServerName      node1.taotao.com     ProxyRequests   Off     ProxyVia        On     ProxyPreserveHost On     <Proxy *>        Require all granted     </Proxy>     ProxyPass /          # 注意，这里写Tomcat的主机或者虚拟主机是没有用的，要想访问Tomcat的虚拟主机，取决于用户在客户端浏览器中键入的主机名     ProxyPassReverse / http://localhost:8080/     <Location />        Require all granted     </Location> </VirtualHost>

2.检测语法，启动httpd服务，在浏览器中请求，如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

[iyunv@centos7 conf.d]# httpd -t Syntax OK [iyunv@centos7 conf.d]# systemctl start httpd [iyunv@centos7 conf.d]# ss -tnl State      Recv-Q Send-Q     Local Address:Port                    Peer Address:Port               LISTEN     0      25                     *:514                                *:*                   LISTEN     0      128                    *:22                                 *:*                   LISTEN     0      128            127.0.0.1:631                                *:*                   LISTEN     0      100            127.0.0.1:25                                 *:*                   LISTEN     0      128            127.0.0.1:6010                               *:*                   LISTEN     0      25                    :::514                               :::*                   LISTEN     0      1       ::ffff:127.0.0.1:8005                              :::*                   LISTEN     0      100                   :::8009                              :::*                   LISTEN     0      128                   :::80                                :::*                   LISTEN     0      100                   :::8080                              :::*                   LISTEN     0      128                   :::22                                :::*                   LISTEN     0      128                  ::1:631                               :::*                   LISTEN     0      100                  ::1:25                                :::*                   LISTEN     0      128                  ::1:6010                              :::*                   LISTEN     0      128                   :::443                               :::*

第二种方式：proxy_ajp_module代理配置示例：
1.编辑httpd的配置文件，在/etc/httpd/conf.d中定义一个虚拟主机，配置使用proxy_module和proxy_http_module模块反代，如下

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

[iyunv@centos7 conf.d]# cp http_tomcat.conf ajp_tomcat.conf [iyunv@centos7 conf.d]# mv http_tomcat.conf http_tomcat.conf.bak [iyunv@centos7 conf.d]# vim ajp_tomcat.conf [iyunv@centos7 conf.d]# cat ajp_tomcat.conf <VirtualHost *:80>     ServerName      tc1.taotao.com     ProxyRequests   Off     ProxyVia        On     ProxyPreserveHost On     <Proxy *>        Require all granted     </Proxy>     ProxyPass / ajp://192.168.1.112:8009/     ProxyPassReverse / ajp://192.168.1.112:8009/     <Location />        Require all granted     </Location> </VirtualHost>

2.在浏览器中键入不同的Tomcat主机名后，后端Tomcat响应不同的虚拟主机，如下：



注意：

• 在使用nginx做反代时，proxy_pass 保留主机名做反代项后端Tomcat请求，所以Tomcat能够根据反代时的主机名来判定，前端反代服务器请求的是Tomcat的哪个虚拟主机；

• 但是，在使用httpd做反代时，不能通过反代（ProxyPass）时使用的主机名来判定后端Tomcat使用什么虚拟主机来响应。所以，这里的ProxyPass和ProxyPassReverse使用主机名或者IP地址是没有任何区别的，反代到后端都为ip地址，Tomcat无法判断使用哪个虚拟主机响应，只能使用默认的虚拟主机响应。为了能够使后端Tomcat能够使用不同的虚拟主机来响应，就要打开ProxyPreserveHost，保留请求时的主机名，这时客户端在浏览器中键入的主机名将会请求反代至后端的Tomcat，然后Tomcat分别对应不同的虚拟主机来响应请求。



如上，就是部署LAMT环境的整个过程。。。

---

---

Tomcat 脚本启动、停止、重启

1.在/etc/rc.d/init.d下编写tomcat的脚本

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

[iyunv@centos7 ~]# vim /etc/rc.d/init.d/tomcat #!/bin/bash # Tomcat init script for Linux. # # chkconfig: 2345 96 14 # description: The Apache Tomcat servlet/JSP container. # JAVA_OPTS='-Xms64m -Xmx128' JAVA_HOME=/usr/java/latest CATALINA_BASE=/usr/local/tomcat export JAVA_HOME CATALINA_BASE case $1 in start)    exec $CATALINA_BASE/bin/catalina.sh start    ;; stop)    exec $CATALINA_BASE/bin/catalina.sh stop    ;; restart)    $CATALINA_BASE/bin/catalina.sh stop    sleep 2    exec $CATALINA_BASE/bin/catalina.sh start    ;; *)    echo "Usage: `basename $0` {start|stop|restart}"    exit1    ;; esac

2.添加到chkconfig中，并授予执行权限

1 2	[iyunv@centos7 ~]# chkconfig --add tomcat [iyunv@centos7 ~]# chmod +x /etc/rc.d/init.d/tomcat

3.测试，重启tomcat服务，如下：

1 2 3 4 5 6 7 8 9 10 11 12

[iyunv@centos7 ~]# service tomcat restart Using CATALINA_BASE:   /usr/local/tomcat Using CATALINA_HOME:   /usr/local/tomcat Using CATALINA_TMPDIR: /usr/local/tomcat/temp Using JRE_HOME:        /usr/java/latest Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar Using CATALINA_BASE:   /usr/local/tomcat Using CATALINA_HOME:   /usr/local/tomcat Using CATALINA_TMPDIR: /usr/local/tomcat/temp Using JRE_HOME:        /usr/java/latest Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar Tomcat started.
