apache tomcat负载均衡实验记录

ahua671 · 发表于 2017-1-5 08:20:54

　　http://www.iteye.com/topic/1017961
　　

原理：tomcat 做个WEB服务器有它的局限性，处理能力低，效率低。承受并发小（1000左右）。但目前有不少网站或者页面是JSP的。并采用了tomcat做为WEB，因此只能在此基础上调优。

目前采取的办法是Apache + Mod_JK + tomcat 来解决一部分请求，用户访问的是apache，但有jsp页面的时候才会去请求tomcat。如果量一大，那么tomcat无法承受，那么只能做tomat集群，Apache + Mod_JK 就是负载均衡器了。

Mod_JK2负载均衡可以把不同的jsp请求转发到不同的tomcat服务器，还可以侦测服务器存活。如果有条件可以给Mod_JK2做一个HA因为做完集群后压力就在JK上了。

简单拓仆图：

　　准备工作
　　Tomcat7 http://tomcat.apache.org/download-70.cgi
　　apache httpd server 2.2: http://httpd.apache.org/download.cgi
　　apache tomcat connector: http://archive.apache.org/dist/tomcat/tomcat-connectors/jk/binaries/win32/jk-1.2.31/
　　相关文档：
　　web server how to:
　　http://tomcat.apache.org/connectors-doc/webserver_howto/apache.html
　　安装路径：
　　httpd: D:\Server\Apache httpd2_2
　　tomcatD:\Server\tomcat7-1 tomcat7-2 tomcat7-3
　　JK D:\Server\Apache httpd2_2\modules\mod_jk-1.2.31-httpd-2.2.3.so
　　step 1: 添加并配置JK
　　D:\Server\Apache httpd2_2\conf\httpd.conf文件最后加上，意思是把这个配置加载进来

include conf\mod_jk.conf
新建mod_jk.conf文件，内容如下：

LoadModule jk_module modules/mod_jk-1.2.31-httpd-2.2.3.so
JkWorkersFile conf/workers.properties
#指定那些请求交给tomcat处理,"controller"为在workers.propertise里指定的负载分配控制器名
JkMount /*.jsp controller
　　Step 2: 配置worker
　　

新建并编辑workers.properties文件，内容如下

#server
worker.list = controller
#========tomcat1========
worker.tomcat1.port=11009
worker.tomcat1.host=localhost
worker.tomcat1.type=ajp13
worker.tomcat1.lbfactor = 1
#========tomcat2========
worker.tomcat2.port=12009
worker.tomcat2.host=localhost
worker.tomcat2.type=ajp13
worker.tomcat2.lbfactor = 1
#========tomcat3========
worker.tomcat3.port=13009
worker.tomcat3.host=192.168.0.80 //在我的虚拟机中的，可以算远程的吧
worker.tomcat3.type=ajp13
worker.tomcat3.lbfactor = 1
#========controller,负载均衡控制器========
worker.controller.type=lb
worker.controller.balanced_workers=tomcat1,tomcat2,tomcat3
worker.controller.sticky_session=false
worker.controller.sticky_session_force=1
#worker.controller.sticky_session=1
　　如果三个tomcat不在同一台机器上，那么下面改端口的事情就可以省很多力气，不过因为要单机做负载均衡，所以要更改三个tomcat的8005,8080的端口，确保都不一样，不然tomcat是没办法同时启动三个的。
　　测试的时候我三个tomcat都放在本地,因为要同时启动三个tomcat,所以需要更改三个tomcat中的Connector端口号，将三个tomcat的的protocol="HTTP/1.1" 的connector的port改为10080,11080,12080。(原来是8080)
　　同时讲原来8005的端口分别改成10005,11005,12005(这个是关闭tomcat的端口号)
　　tomcat7-1

<Connector port="10080" protocol="HTTP/1.1" connectionTimeout="20000"
redirectPort="8443" />
　　tomcat7-2

<Connector port="11080" protocol="HTTP/1.1" connectionTimeout="20000"
redirectPort="8443" />
　　tomcat7-3

<Connector port="12080" protocol="HTTP/1.1" connectionTimeout="20000"
redirectPort="8443" />
　　除了更改server.xml中原来的8080的端口（protocol="HTTP/1.1" 的端口号）
　　还需要配置AJP13的端口号，同时打开默认注释掉的<Cluster>标签，对应的<Engine>的jvmRoute改成workers.property里面对应的名字，配置如下（删除了注释）
　　tomcat7-1

<Connector port="11009" protocol="AJP/1.3" redirectPort="8443" />
<Engine name="Catalina" defaultHost="localhost"
jvmRoute="tomcat1">
<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"/>
　　tomcat7-2

<Connector port="12009" protocol="AJP/1.3" redirectPort="8443" />
<Engine name="Catalina" defaultHost="localhost"
jvmRoute="tomcat2">
<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"/>
　　tomcat7-3

<Connector port="13009" protocol="AJP/1.3" redirectPort="8443" />
<Engine name="Catalina" defaultHost="localhost"
jvmRoute="tomcat3">
<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"/>
　　OK,这时候可以成功启动三个tomcat7了，当tomcat7-2启动后，tomcat7-1会打印出replication的信息
　　类似于

2011-9-20 14:12:18 org.apache.catalina.ha.tcp.SimpleTcpCluster memberAdded
信息: Replication member added:org.apache.catalina.tribes.membership.MemberImpl[tcp://{172, 16, 10, 96}:4001,{172, 16, 10, 96},4001, alive=1000, securePort=-1, UDP Port=-1, id={109 112 -14 -8 -44 98 79 85 -89 -48 -33 -127 -47 -30
26 -75 }, payload={}, command={}, domain={}, ]


Step3:建立测试项目

在项目的web.xml中添加<distributable/>

testlb.jsp:

<%@ page contentType="text/html; charset=GBK"%>
<%@ page import="java.util.*"%>
<html>
<head>
<title>Cluster App Test</title>
</head>
<body>
Server Info:
<%
out.println(request.getLocalAddr() + " : " + request.getLocalPort() + "<br>");
%>
<%
out.println("<br> ID " + session.getId() + "<br>");
// 如果有新的 Session 属性设置
String dataName = request.getParameter("dataName");
if (dataName != null && dataName.length() > 0) {
String dataValue = request.getParameter("dataValue");
session.setAttribute(dataName, dataValue);
}
out.println("<b>Session 列表</b><br>");
System.out.println("============================");
Enumeration e = session.getAttributeNames();
while (e.hasMoreElements()) {
String name = (String) e.nextElement();
String value = session.getAttribute(name).toString();
out.println(name + " = " + value + "<br>");
System.out.println(name + " = " + value);
}
%>
<form action="testlb.jsp" method="POST">
名称:
<input type=text size=20 name="dataName">
<br>
值:
<input type=text size=20 name="dataValue">
<br>
<input type=submit>
</form>
</body>
</html>

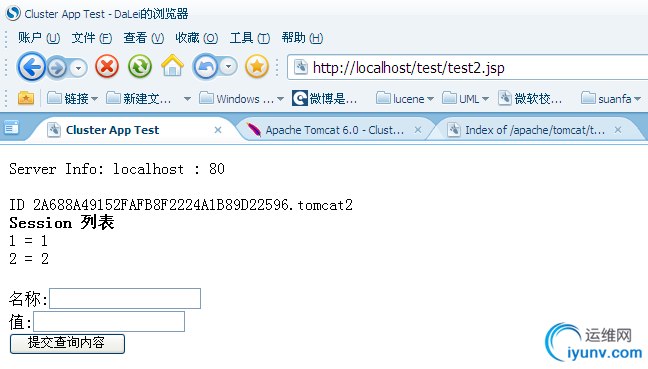

多次刷新页面的sessionID看是同一个ID，说明session是复制成功了。那么session中的存储的东西呢，在输入框中分别输入1、1，2、2，3、3后，显示结果如下图：

（以下为原文摘抄，我真的比较lazy）

以上的测试说明，集群中的session已经共享，每个集群对于同一访问均有相同的session，而且session中存储的变量也复制了。

节点插拔测试

插拔意思是应该保证当运行的集群中某节点中关闭或者启动时，集群正常工作并且节点能够正常工作。
下面描述测试过程了，贴图太占地方了。
关闭Tomcat2，刷新页面，则不断访问Tocmat1和Tomcat3，再关闭Tomcat1后，则只访问一个Tomcat3，说明节点关闭时运行正常。
如果重启Tomcat2，无论怎么刷新，始终访问Tomcat3，难道Apache不能将请求转发给中途启动的Tomcat2?。。。这时利用另外台机器访问页面，发现Tomcat2正常，然后在刷本地页面，又可以访问Tomcat2了。
从上面可以看出Apache的负载均衡时的算法了，对于每个新来的session，Apache按照节点配置中的lbfactor比重选择访问节点，如果某节点node1不能访问，则寻找下一可访问节点，并且将此node1就在该访问session的访问黑名单中，以后该session的访问直接不考虑node1，即使node1又可以访问了。而新来的session是无黑名单的，如果新的session能够访问到node1了，则会将node1在其他所有session访问的黑名单删除，这样其他session就又能访问node1节点了。以上只是个人经过测试后的猜想。
经过以上测试，说明Tomcat集群和负载均衡已经实现了。

关于集群我还有些疑问，所以又测试了下，直接把结论写出来：
1.集群下的相同的应用可以名称不同(好像没必要啊)，只要配置server.xml中host下的context具有相同的path即可。
2. 如果应用名称可以不同，那么应用下内容是否可以不同呢(这里考虑将不同应用通过集群看起来是一个应用，并且共享session)，然后集群下不同应用映射为相同的访问path，具有相同的路径则负载，如果某路径只某个应用具有，则一直访问该应用。可现实很骨干啊，答案是否定的，至少我以上的配置不能实现。如果访问只有某应用具有的特别路径，那么只有负载到该应用才可以访问，否则直接路径未找到的错误页面了。

如果您看过网上其他Apache+Tomcat的集群配置，您可能有的疑问？
1.网上大部分的文章配置2个tocmat的集群，有的将workers.properties下的worker.controller.sticky_session=1，
然后tomcat1中的server.xml中的jvmRoute设置为tomcat2，将tomcat2中的jvmRoute设置为tocmat1，当然我这样设置
也成功了，但是如果3个或者更多tocmat呢,怎么设置每个tomcat的jvmRoute,我不会所以才考虑现在的配置
2.server.xml中的Cluster配置问题，网上大部分都是使用BackupManager方式，即Cluster下又粘贴了一堆配置。其实
只要将其中注释掉的<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"/>去掉注释就完成session的集群
复制了。只是这俩种复制采用的方式不同而已。http://tomcat.apache.org/tomcat-6.0-doc/cluster-howto.html，
这页面已经说的挺清楚了，集群的session复制默认是DeltaManager，是all to all的复制，意思是将集群下1个tomcat应用下的session
对所有的集群中的节点进行复制，即使那个节点没有发布应用。显然是不好的方式，但这在小规模的集群下并没神马问题。
而采用BackupManager，就是众多网上配置那样，对于需要复制的节点设置BackupManager自然也没问题，
但是它的性能并没有DeltaManager 好使“ Downside of the BackupManager: not quite as battle tested as the delta manager”。
因此，具体怎么设置就看大家了，通常说如果不是大规模集群，就默认就好了。反正我自己翻译的就是这个意思了，希望没有误导大家。

最后一个比较全的关于session 同步使用jdbc方式的帖子
http://www.datadisk.co.uk/html_docs/java_app/tomcat6/tomcat6_clustering.htm
