Apache与Tomcat负载均衡基础篇

色破飞机 · 发表于 2017-1-5 09:42:40

前言
此处的配置是搭建在同一台pc机的，因此如果要搭建不同pc之间的负载均衡，并使用jk作为apache和tomcat的连接器来进行负载均衡，可参考我下面的说明。
描述
使用mod_jk默认的以轮循方式进行平衡负载，假设有两个服务器节点（正常运行情况下），并且有10个请求，并且第一个请求先到达节点1，则10个请求被分发的顺序如下：

节点1	节点2
1	2
3	4
5	6
7	8
9	10

环境的准备
需要的环境：jre（无者可安装jdk）、apache（我这里使用的是apache2.2.19）、jk（这是apache和tomcat的连接器，我使用的是mod_jk-1.2.31-httpd-2.2.3.so）和Tomcat（我使用Tomcat6.x）。Apache的安装在网上很多可参考进行安装，Tomcat的安装相信大家已经并陌生了。将tomcat分开两个目录安装（我这里安装了两个Tomcat，当然你可以安装更多）。
说明：安装Apache后打开浏览器输入http://localhost，如果页面出现” It works!”，则表明Apache安装成功。
配置
加入mod_jk模块
将文件mod_jk-1.2.31-httpd-2.2.3.so复制到Apache安装目录下modules文件夹中。
说明：该文件名是否需要更改，看自己习惯而定，但后面的配置必须引用此文件名。
Apache的httpd.conf文件配置
在Apache安装目录下的conf文件中找到httpd.conf文件，并在该文件中加上Include conf/mod_jk.conf（此mod_jk.conf文件将在后面谈及）。
说明：这样做的目的是为了整个配置结构的清晰，使得httpd.conf的内容简洁。
增加mod_jk.conf文件
在Apache安装目录下的conf文件中，创建mod_jk.conf文件，并在该文件中加入以下内容：
# Load mod_jk module 加载mod_jk
LoadModule jk_module modules/mod_jk-1.2.31-httpd-2.2.3.so

# Where to find workers.properties(引用workers配置文件)
JkWorkersFile conf/workers.properties

# Where to put jk logs(log文件路径)
JkLogFile logs/mod_jk.log

# Set the jk log level [debug/error/info](log级别)
JkLogLevel info

# Select the log format(log格式)
JkLogStampFormat "[%a %b %d %H:%M:%S %Y] "

# JkOptions indicate to send SSL KEY SIZE,
JkOptions +ForwardKeySize +ForwardURICompat -ForwardDirectories

# JkRequestLogFormat set the request format
JkRequestLogFormat "%w %V %T"

# Send JSPs for context / to worker named loadBalancer(URL转发配置，匹配的URL才转发到tomcat进行处理)
#JkMount /*.* loadBalancer
JkMount /*.jsp controller
（注：此配置可独立成一个文件，只要在mod_jk.conf文件中加入JkMountFile conf/uriworkermap.properties，并在conf目录下创建uriworkermap.properties文件，将JkMount /*.jsp controller之类的url转发控制定义在该文件中即可）

# Send servlet for context /examples to worker named ajp13
# JkMount /servlet/* ajp13
增加workers.properties文件
在Apache安装目录下的conf文件中，创建workers.properties文件，并在该文件中加入以下内容：
#server 列表
worker.list=controller,loadBalancer

#tomcat1(ajp13 端口号，在tomcat下server.xml配置,默认8009)
worker.tomcat1.port=8009

#tomcat的主机地址，如不为本机，请填写ip地址
worker.tomcat1.host=localhost
worker.tomcat1.type=ajp13

#server的加权比重，值越高，分得的请求越多
worker.tomcat1.lbfactor=1

#tomcat2
worker.tomcat2.port=8109
worker.tomcat2.host=localhost
worker.tomcat2.type=ajp13
worker.tomcat2.lbfactor=1

#controller(负载均衡控制器)
worker.controller.type=lb

#指定分担请求的tomcat
worker.controller.balance_workers=tomcat1,tomcat2
worker.loadBalancer.balance_workers=tomcat1,tomcat2
修改tomcat的server.xml配置
这里要修改其中一个tomcat的server.xml配置，在你的某个tomcat安装路径下的conf文件夹下找到server.xml文件，修改如下：

将8005端口改为8105，这里你可以改为你喜欢的值，只要不与系统的特定端口和8005（因为这个8005被你的另一个tomcat占用了）一样就行了。

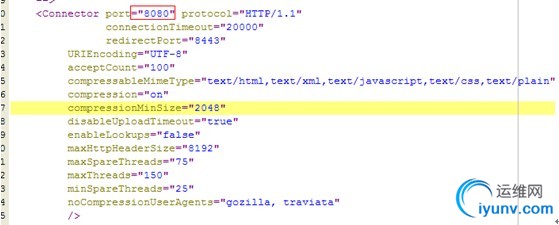

将8080（同样这个端口被另一个tomcat占用了）端口改为8081。

将8009（已经被另一个tomcat占用）端口改为8109。
PS：这里的两个tomcat需要保证有一个的ajp端口为8009，否则会在apache启动时，报8009端口的错误（神马错误忘了，呵呵，可以自己试试），我个人认为要这样改的话可能需要更改某些配置。
说明：如果配置的tomcat不在同一台服务器里的话，无需做上面的端口配置修改。
编写页面测试代码
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>test1</title>
</head>
<body>
<%
System.out.println(“session : “ + session.getId());
%>，
</body>
</html>
文件名为index.jsp
测试

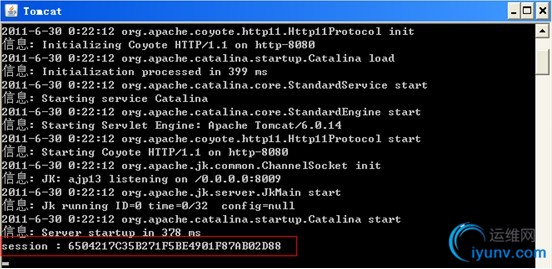

打开浏览器输入http://localhost/test/index.jsp观察tomcat1后台输出

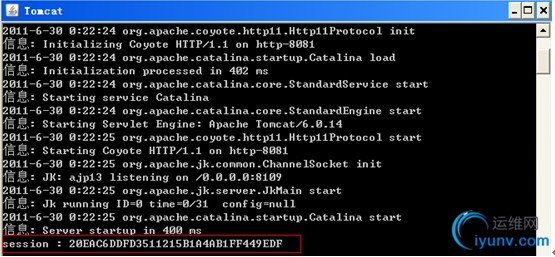

刷新页面，观察tomcat2的后台输出

两次请求被分开发送至两个tomcat里去了，并且两个session的id不同，说明两次请求的session不一样，但却是同一个窗口。因此要使得在这种情况下的两个session一样就要做集群（session的复制）。
