Apache Tez DAG计算应用框架

nainai1

　　转自:http://zcdeng.iteye.com/blog/1897208
　　

1. Tez简介
Tez是基于Hadoop Yarn之上的DAG（有向无环图，Directed Acyclic Graph）计算框架。它把Ｍap/Reduce过程拆分成若干个子过程，同时可以把多个Ｍap/Reduce任务组合成一个较大的DAG任务，减少了Ｍap/Reduce之间的文件存储。同时合理组合其子过程，也可以减少任务的运行时间。
2. DAG计算模型

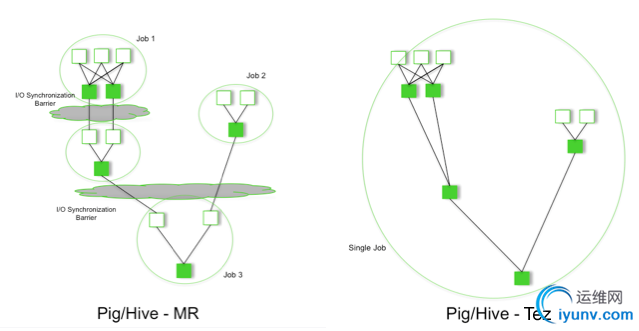

Map/Reduce不能解决所有问题，它适合在分布式环境中处理那些海量数据批处理计算程序，其计算模型主要分为两阶段：第一阶段为Map阶段，输出的是＜Key, Value＞Pair对；再进行数据的Shuffle和Sort；然进入第二阶段Reduce阶段，在这一阶段就是对<Key, Value>对的计算逻辑处理。但是它无法更好地完成要求更高的计算任务，例如图计算中需要BSP迭代计算框架，要把上一个Map/Reduce任务的输出用于下一个Map/Reduce任务的输入；类似Hive和Pig的交互式有向图计算。DAG计算模型是针对Map/Reduce所遇问题而提出来的一种计算模型。下图是Map/Reduce模型与DAG模型的差别。


从图中可以看出：当采用Map/Reduce模型，我们处理一个大任务时需要四个Map/Reduce，那么就需要四个小Job来组合成一个大Job，这样会多几次的输入输出消耗。而采用Tez，它们形成一个大任务，这些子任务组合成一张DAG图，在数据的处理中间过程中，就没有往hdfs里面写数据，而是直接向它的后继节点输出数据。

3. Tez框架实现
在其中一篇技术博客Hadoop Yarn解决多类应用兼容方法讲到在Yarn上如何兼容各类应用的思路。在Hadoop Yarn上实现HamaBSP计算应用博文中讲解了如何在Yarn上开发出一个自己的应用。在这里，我将着重讲解在Tez应用的代码结构上，它是如何实现一个DAG计算模型。
从前面的博文中提到，对每个应用都需要去实现一个YARNRunner类去提交c对应的Job。在Tez里面，有一个这样的类org.apache.tez.mapreduce.YARNRunner。我们将以这个类为入口，讲解Tez的实现过程。
如下是Tez YARNRunner提交任务的实现代码。
Java代码

• @Override

• publicJobStatussubmitJob(JobIDjobId,StringjobSubmitDir,Credentialsts)

• throwsIOException,InterruptedException{

• //与MR应用一样，先向RM获得一个applicationID。

• ApplicationIdappId=resMgrDelegate.getApplicationId();

•

• FileSystemfs=FileSystem.get(conf);

• //Loadsthejob.xmlwrittenbytheuser.

• JobConfjobConf=newJobConf(newTezConfiguration(conf));

•

• //ExtractindividualrawMRconfigs.

• //为每个stage创建它自己的conf文件

• Configuration[]stageConfs=MultiStageMRConfToTezTranslator

• .getStageConfs(jobConf);

•

• //TransformallconfstouseTezkeys

• MultiStageMRConfToTezTranslator.translateVertexConfToTez(stageConfs[0],

• null);

• for(inti=1;i<stageConfs.length;i++){

• MultiStageMRConfToTezTranslator.translateVertexConfToTez(stageConfs,

• stageConfs[i-1]);

• }

•

• //createinputstotezClient.submit()

•

• //FIXMEsetupjobresources

• Map<String,LocalResource>jobLocalResources=

• createJobLocalResources(stageConfs[0],jobSubmitDir);

•

• //FIXMEcreateDAGshouldtakethetezConfasaparameter,insteadofusing

• //MRkeys.

• //创建它的一个DAG图

• DAGdag=createDAG(fs,jobId,stageConfs,jobSubmitDir,ts,

• jobLocalResources);

•

• //略去...，创建一堆与Appmaster相关的conf配置，用于启动Tez的appmaster所用

•

• //SubmittoResourceManager

• try{

• PathappStagingDir=fs.resolvePath(newPath(jobSubmitDir));

• //向集群提交DAG任务

• dagClient=tezClient.submitDAGApplication(

• appId,

• dag,

• appStagingDir,

• ts,

• jobConf.get(JobContext.QUEUE_NAME,

• YarnConfiguration.DEFAULT_QUEUE_NAME),

• vargs,

• environment,

• jobLocalResources,dagAMConf);

•

• }catch(TezExceptione){

• thrownewIOException(e);

• }

•

• returngetJobStatus(jobId);

• }


上面的代码之中可以看出，它需要为该任务构造一个DAG图。下面是org.apache.tez.mapreduce.YARNRunner.createDAG(FileSystem, JobID, Configuration[], String, Credentials, Map<String, LocalResource>)的源码实现。
Java代码

• privateDAGcreateDAG(FileSystemfs,JobIDjobId,Configuration[]stageConfs,

• StringjobSubmitDir,Credentialsts,

• Map<String,LocalResource>jobLocalResources)throwsIOException{

• //为DAG任务命名

• StringjobName=stageConfs[0].get(MRJobConfig.JOB_NAME,

• YarnConfiguration.DEFAULT_APPLICATION_NAME);

• DAGdag=newDAG(jobName);

•

• LOG.info("Numberofstages:"+stageConfs.length);

•

• TaskLocationHint[]mapInputLocations=getMapLocationHintsFromInputSplits(

• jobId,fs,stageConfs[0],jobSubmitDir);

• TaskLocationHint[]reduceInputLocations=null;

• //各个子任务subtask的初始化

• Vertex[]vertices=newVertex[stageConfs.length];//构造task节点

• for(inti=0;i<stageConfs.length;i++){

• vertices=createVertexForStage(stageConfs,jobLocalResources,

• i==0?mapInputLocations:reduceInputLocations,i,

• stageConfs.length);

• }

•

• for(inti=0;i<vertices.length;i++){

• dag.addVertex(vertices);//向dag中添加任务节点

• if(i>0){

• EdgePropertyedgeProperty=newEdgeProperty(

• ConnectionPattern.BIPARTITE,SourceType.STABLE,

• newOutputDescriptor(OnFileSortedOutput.class.getName(),null),

• newInputDescriptor(ShuffledMergedInput.class.getName(),null));

•

• Edgeedge=null;

• edge=newEdge(vertices[i-1],vertices,edgeProperty);

• dag.addEdge(edge);//向DAG图中添加边的属性

• }

•

• }

• returndag;

• }


大任务的DAG计算信息都存储在Vertex和Edge里面。我们将在这里详细分析Vertex和Edge的关系。
下面是向RM提交的任务信息，用于启动tez appmaster。appmaster的启动类为org.apache.tez.dag.app.DAGAppMaster。
Java代码

• privateApplicationSubmissionContextcreateApplicationSubmissionContext(

• ApplicationIdappId,DAGdag,PathappStagingDir,Credentialsts,

• StringamQueueName,StringamName,List<String>amArgs,

• Map<String,String>amEnv,Map<String,LocalResource>amLocalResources,

• TezConfigurationamConf)throwsIOException,YarnException{

•

• //省略一些配置参数及方法(conf配置,环境变量classpath参数和appmasterJava命令)...

• //emitprotobufDAGfilestyle

• PathbinaryPath=newPath(appStagingDir,

• TezConfiguration.TEZ_AM_PLAN_PB_BINARY+"."+appId.toString());

• amConf.set(TezConfiguration.TEZ_AM_PLAN_REMOTE_PATH,binaryPath.toUri()

• .toString());

•

• ConfigurationfinalAMConf=createFinalAMConf(amConf);

•

• DAGPlandagPB=dag.createDag(finalAMConf);//用dag构建一个DAGPlan作业计划

•

• FSDataOutputStreamdagPBOutBinaryStream=null;

•

• try{

• //binaryoutput

• dagPBOutBinaryStream=FileSystem.create(fs,binaryPath,

• newFsPermission(TEZ_AM_FILE_PERMISSION));

• dagPB.writeTo(dagPBOutBinaryStream);//并且写到硬盘上

• }finally{

• if(dagPBOutBinaryStream!=null){

• dagPBOutBinaryStream.close();

• }

• }

• //省略localResources的配置信息...

• //SetupContainerLaunchContextforAMcontainer

• ContainerLaunchContextamContainer=

• ContainerLaunchContext.newInstance(localResources,environment,

• vargsFinal,null,securityTokens,acls);

•

• //SetuptheApplicationSubmissionContext

• ApplicationSubmissionContextappContext=Records

• .newRecord(ApplicationSubmissionContext.class);

•

• appContext.setApplicationType(TezConfiguration.TEZ_APPLICATION_TYPE);

• appContext.setApplicationId(appId);

• appContext.setResource(capability);

• appContext.setQueue(amQueueName);

• appContext.setApplicationName(amName);

• appContext.setCancelTokensWhenComplete(conf.getBoolean(

• TezConfiguration.TEZ_AM_CANCEL_DELEGATION_TOKEN,

• TezConfiguration.DEFAULT_TEZ_AM_CANCEL_DELEGATION_TOKEN));

• appContext.setAMContainerSpec(amContainer);

•

• returnappContext;

• }


4. Vertex & Edge
<续>
5. MapReduce
<续>
