Zabbix监控(十三)：监控网络设备

23rewr

说明：本例使用VM虚拟机、GNS3模拟器、GETIF工具实验Zabbix监控网络设备。

1、配置Cisco路由器
    本节以Cisco 2600路由器为例；只要支持SNMP协议的网络设备都可以使用本文档方法进行监控。
    查看snmp-server系统命令：

    交换机配置如下：
    建立snmp团体，名称为public，权限为只读

1	(config)#snmp-server community public ro

    允许路由器将所有类型SNMP Trap发送出去

1	(config)#snmp-server enable traps

    设置主机10.10.10.101接受交换机所发送过来的SNMP Trap 信息

1	(config)#snmp-server host 10.10.10.101 version 2c public

    使用loopback0接口的IP地址作为SNMP Traps发送源地址，也可用fastEthernet地址。

1	(config)#snmp-server trap-source loopback0

2、监控交换机步骤
（1）首先是需要获取Cisco 3750 SNMP 对应的OID
    例如：接口G1/0/5的进、出流量：

1 2 3 4

[iyunv@zabbix ~]# snmpwalk -v 2c -c test 10.0.0.254 1.3.6.1.2.1.2.2.1.10.10105 IF-MIB::ifInOctets.10105 = Counter32: 1663553768 [iyunv@zabbix ~]# snmpwalk -v 2c -c test 10.0.0.254 1.3.6.1.2.1.2.2.1.16.10105 IF-MIB::ifOutOctets.10105 = Counter32: 2288654478

    说明：IF-MIB::ifOutOctets是OID号1.3.6.1.2.1.2.2.1.16的解释名称；10105是接口G1/0/5；Counter32是交换机计数器；后面的数值是流量，单位bytes；单位bytes和bit完全不对等，bytes = 8bit。
（2）然后是创建监控项监控OID的值：
    创建一个模板，在模板的Items中创建一个Item，设置如下：

    这里选择了类型SNMPv2 agent，OID对应交换机的接口G1/0/5进入流量，下面会详细讲解。

3、计数器溢出问题
    Counter32是交换机的一个计数器，这个计数器是32位。是一个从0开始不断累加，那么它最大为多少呢？ 2^32次方=4294967296，当计数器达到4294967296（4G）就会重新从0开始累加。这样就会出现计数器溢出问题。
    解决方法：
（1）把取值间隔调快点，比如1分钟取一次。
（2）使用64 位计数器：大家可以查下交换机手册，是否支持64 位计数器，新一代交换机全支持64 位计数器；如果当前生产环境不支持64 位计数器，那么就使用第一种方法咯，加快取值间隔时间。

4、如何查询交换机OID信息
    进入cisco官方OID查询工具页面：
http://tools.cisco.com/Support/SNMP/do/BrowseOID.do?local=en

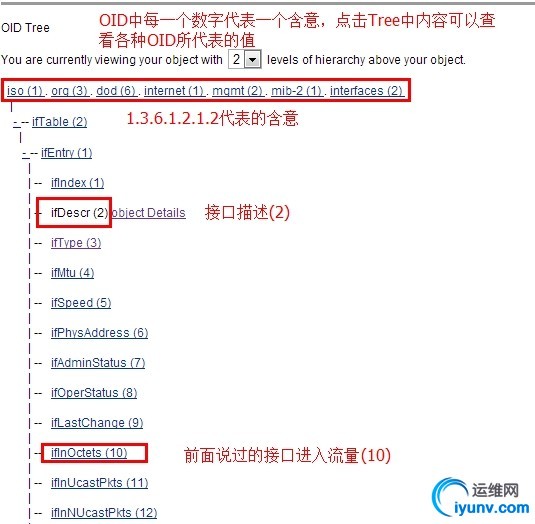

   那么OID从哪得知呢，这一串数字又是什么意思呢，在上图中的cisco页面往下拉，接着看：



    这颗树很大，内容很多，有兴趣的可以慢慢发掘；以下是一些常用的OID：
    获取端口列表及描述

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.2.1.2.2.1.2

    获取端口UP/DOWN 情况

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.2.1.2.2.1.8

    获取端口入流量(byte)

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.2.1.2.2.1.10

    获取端口出流量(byte)

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.2.1.2.2.1.16

    获取过去5 秒内的cpu load(百分比)

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.56.0

    获取过去10 秒内的cpu load(百分比)

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.57.0

    获取过去15 秒内的cpu load(百分比)

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.58.0

    获取内存使用情况

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.9.48.1.1.1.5

    获取内存空闲情况

1	[iyunv@zabbix ~]# snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.9.48.1.1.1.6

    另外还可以通过getif工具连接交换机或路由器，直接查看其OID，这也是我推荐的方法，下面就来搭建一个实验环境看看如何监控交换机。

---

5、实验一：通过Getif工具查看路由器的OID信息
    说明：实验环境部署在我的笔记本Win7系统下，使用GNS3搭建cisco 2600路由器和云，通过云和物理机的本地环回接口通讯，从而使用Getif来查看路由器OID。

（1）安装、设置笔记本环回网卡
    环回网卡的安装我就不详述了，参考：
http://jingyan.baidu.com/article/046a7b3eef6d69f9c27fa9ea.html
    设置环回IP地址：


（2）使用GNS3创建模拟环境，添加一个Cisco 2600路由器和一个Cloud云

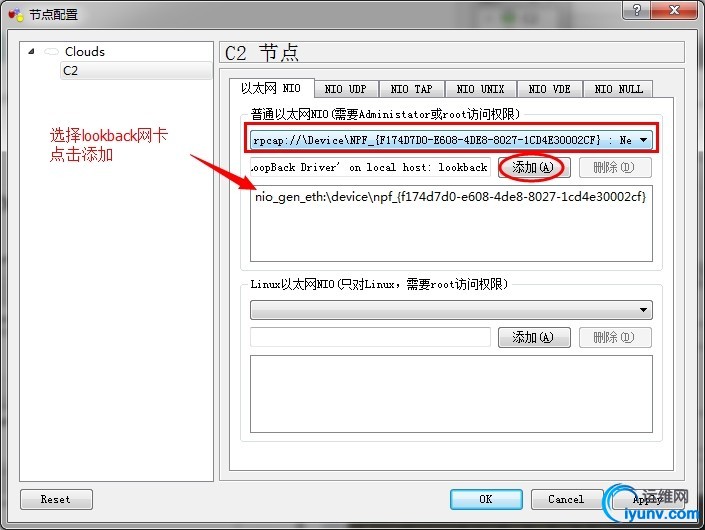

（3）配置云，连接到笔记本的环回网卡，这样路由器就桥接到物理机了


（4）双击路由器进行设置

    别忘了还要设置团体名称：

1	R4(config)#snmp-server community public

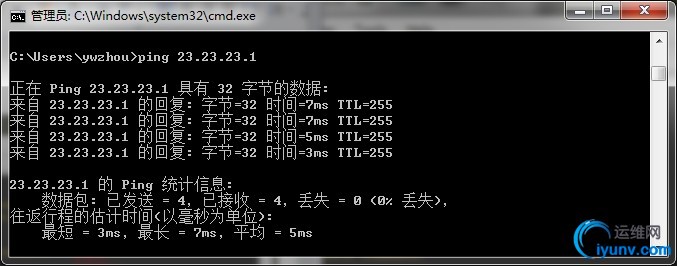

（5）笔记本打开CMD测试连接


（6）使用Getif工具扫描路由器的OID信息
    下载及使用说明：
http://www.wtcs.org/snmp4tpc/getif.htm

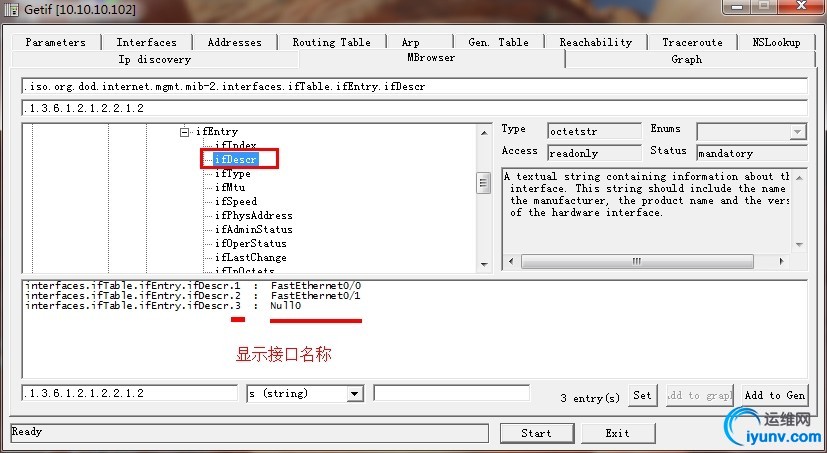

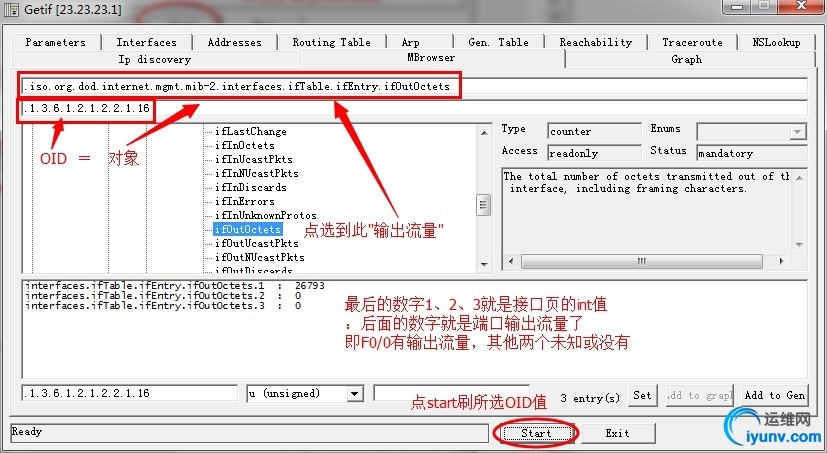

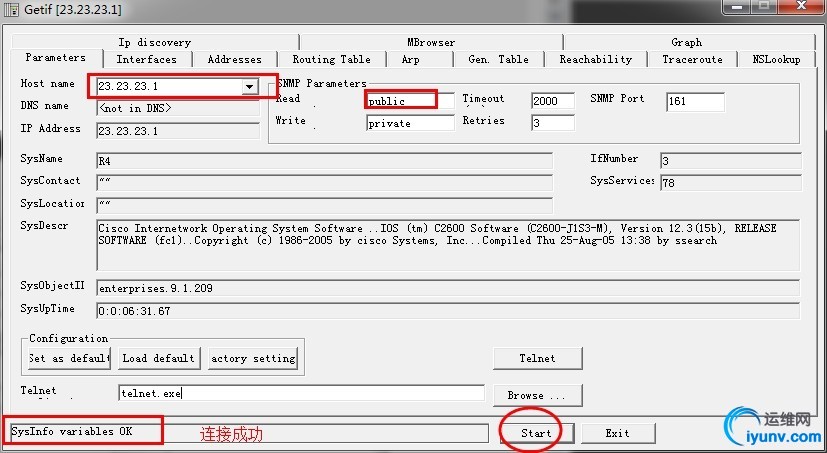

    连接路由器即可查看到详细信息：





    可以点击各项再点start来查看对象返回的值。现在发现OID没这么困难了吧，这工具是相当好用啊，获取windows系统的OID数据也是一样的，只要开启windows server的SNMP功能。

---

6、实验二：Zabbix监控路由器
    说明：使用VMware Workstation搭建一台Zabbix服务器虚拟机，虚拟机通过虚拟网络VMnet与物理机相连，GNS3中的云也桥接到虚拟网络，从而让Zabbix服务器可以连接到cisco路由器，进行监控。

（1）创建VM虚拟机配置Zabbix服务器
    在物理机上使用VMWare创建一个虚拟机，安装配置好Zabbix；设置虚拟机网络NAT到物理机：


（2）设置VM的虚拟网络
     NAT使用虚拟网络VMnet8，设置IP段并开启DHCP


（3）查看虚拟机的网卡地址，已自动分配到IP了

（4）在物理机的本地网络连接中应该也能看到多了一个VMnet8的虚拟网卡，自动获取IP

（5）修改GNS3中路由器F0/0接口IP

1 2	R4(config)#int f0/0 R4(config)#ip add 10.10.10.102 255.255.255.0

（6）修改GNS3中云的网卡
     取消连接线、删除云的网卡、添加新网卡（桥接到VMnet8）

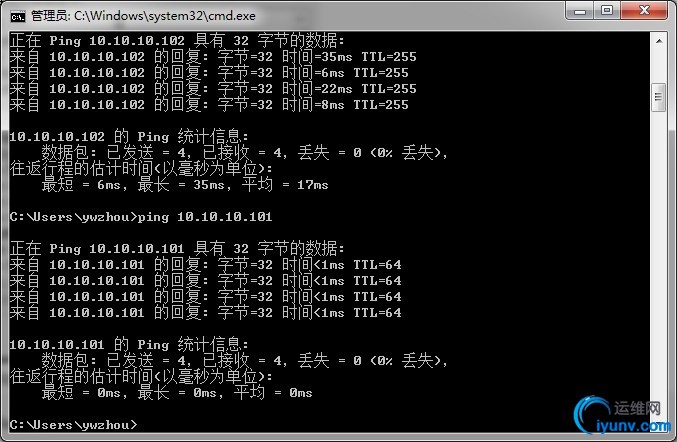

（7）物理机测试PING

    可以看到都PING通了，三者现在处于同一网络内。

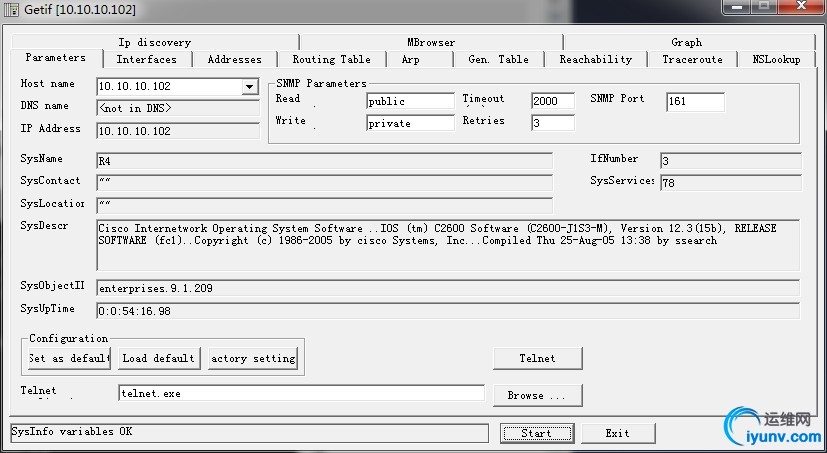

（8）使用Getif工具连接路由器

（9）在zabbix服务器进行测试

1 2 3

[iyunv@zabbix ~]# yum install -y net-snmp net-snmp-utils net-snmp-libs [iyunv@zabbix ~]# service snmpd start [iyunv@zabbix ~]# snmpwalk -v 2c -c public 10.10.10.102 1.3.6.1.2.1.2.2.1.16.1

    如果读者看了前面的内容就去试snmpwalk命令，不好意思，此命令无效，因为没装net-snmp，呵呵。
（10）配置zabbix进行监控了

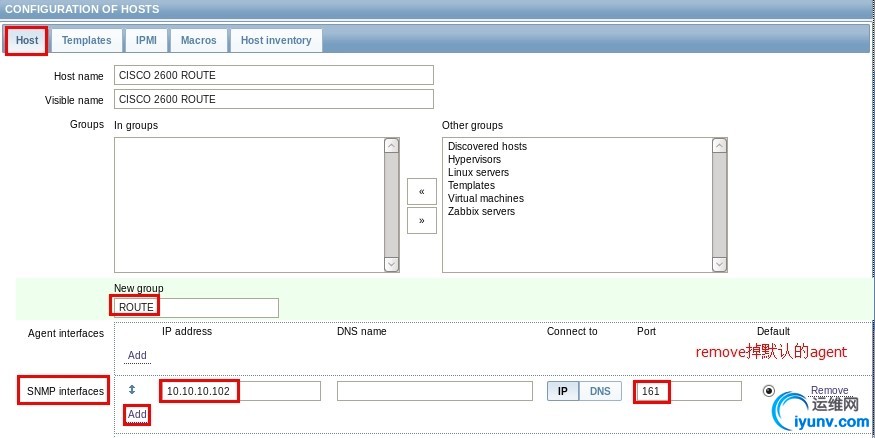

    创建主机，这里不同的是设置SNMP接口而不是以往的Agent接口，SNMP的默认端口是161：

    说明：创建完主机后SNMP图标不会马上变绿，要创建下面的ITEMS并监控到数据了才会变绿。

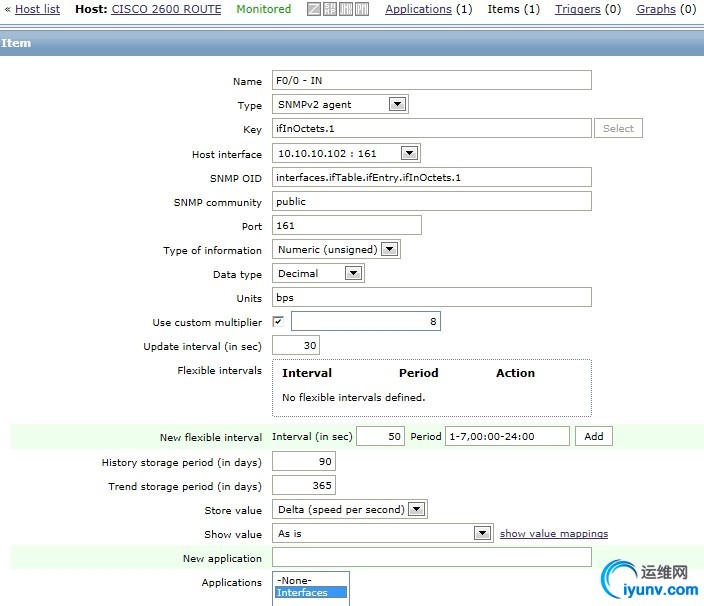

    创建Item，下图把use custom multipliter去掉：
    说明：SNMP OID可以填解释名也可以填OID数据串



（11）查看监控结果

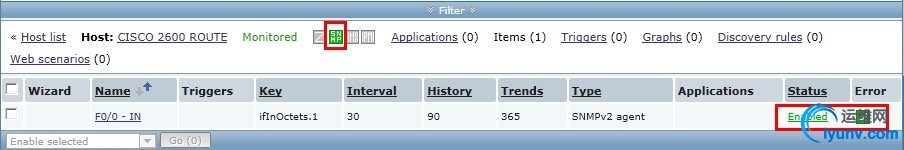

    监控到数据后SNMP图标变绿

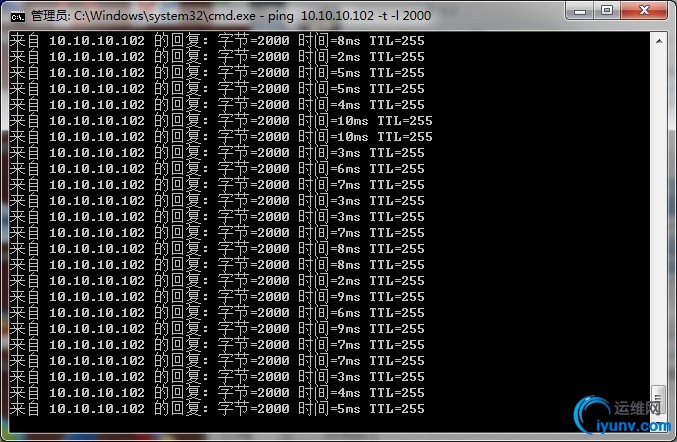

    在物理机上Ping路由器，指定icmp包大小为2000字节：

    观察监控图像的变化：

    上图显示的流量是17Kbps，应该是2000bit，这是因为我在use custom multipliter设置了8，意思是将值乘以8了，记得把勾去掉。


    结论：篇幅有限，这里只举了一个监控路由器流量的例子，还有很多OID功能没有说，读者可以通过Getif好好看看，将有用的添加到监控里。
    同样的原理可以将监控扩展到Windows和Linux系统，都是可以支持snmp协议的，Cacti和Nagios等监控软件都能实现，只是Zabbix本身的agent功能够用了，我就不研究了。
