4 如何实现Connector
　　由上面的介绍我们可以知道，实现Connector就是实现ProtocolHander接口的过程。
　　AjpAprProtocol、AjpProtocol、Http11AprProtocol、Http11Protocol、JkCoyoteHandler、MemoryProtocolHandler这些实现类的实现流程与Http11NioProtocol相同，下面我们以Http11NioProtocol为类重点说明tomcat中如何实现ProtocolHander接口的。
　　Http11NioProtocol实现了ProtocolHander接口，它将所有的操作委托给NioEndpoint类去做，如下图：

　　NioEndpoint类中的init方法中首先以普通阻塞方式启动了SocketServer：

　　NioEndpoint类的start方法是关键，如下：

　　可以看出，在start方法中启动了两个线程和一个线程池：

• Acceptor线程，该线程以普通阻塞方式接收客户端请求（socket.accep()），将客户Socket交由线程池是处理，线程池要将该Socket配置成非阻塞模式（socket.configureBlocking(false)）,并且向Selector注册READ事件。该线程数目可配置，默认为1个。

• Poller线程，由于Acceptor委托线程为客户端Socket注册了READ事件，当READ准备好时，就会进入Poller线程的循环，Poller线程也是委托线程池去做，线程池将NioChannel加入到ConcurrentLinkedQueue<NioChannel>队列中。该线程数目可配置，默认为1个。

• 线程池，就是上面说的做Acceptor与Poller线程委托要做的事情。


4.1 Init接口实现方法中阻塞方式启动ServerSocketChannel
　　在Init接口实现方法中阻塞方式启动ServerSocketChannel。

4.2 Start接口实现方法中启动所有线程
　　Start方法中启动了线程池，acceptor线程与Poller线程。其中acceptor与poller线程一般数目为1，当然，数目也可配置。

　　可以看出，线程池有两种实现方式：

• 普通queue + wait + notify方式，默认使用的方式，据说实际测试这种比下种效率高

• JDK1.5自带的线程池方式


4.3 Acceptor线程接收客户请求、注册READ事件
　　在Acceptor线程中接收了客户请求，同时委托线程池注册READ事件。

• 在Acceptior线程中接收了客户请求（serverSock.accept()）

• 委托线程池处理

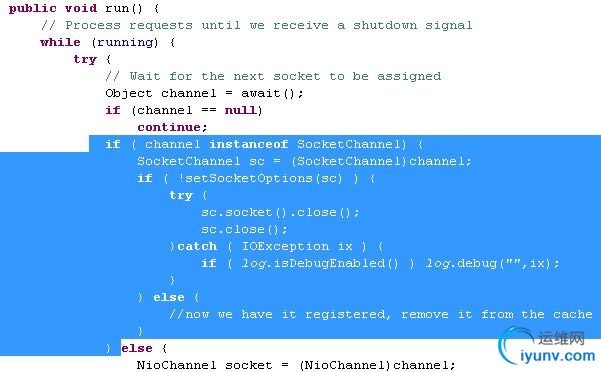

• 在线程池的Worker线程的run方法中有这么几句：


　　在setSocketOptions方法中，首先将socket配置成非阻塞模式：

　　在setSocketOptions方法中，最后调用getPoller0().register(channel);一句为SocketChannel注册READ事件，register方法代码如下(注意：这是Poller线程的方法)：

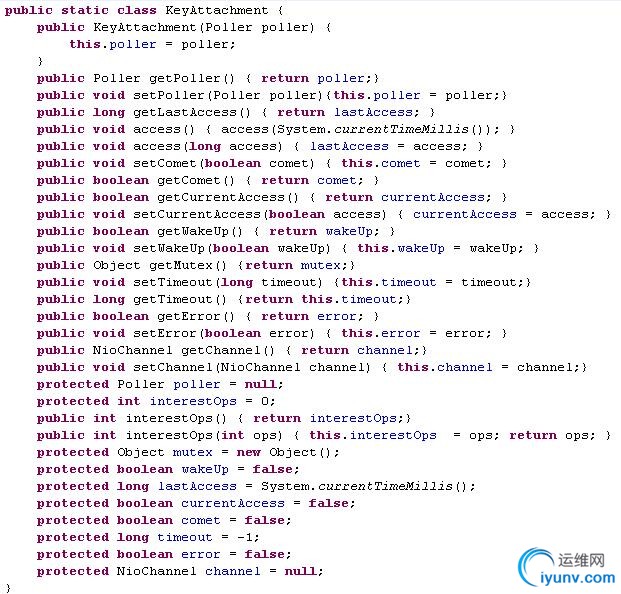

　　其中attachment的结构如下，它可以看做是一个共享的数据结构：

4.4 Poller线程读请求、生成响应数据、注册WRITE事件

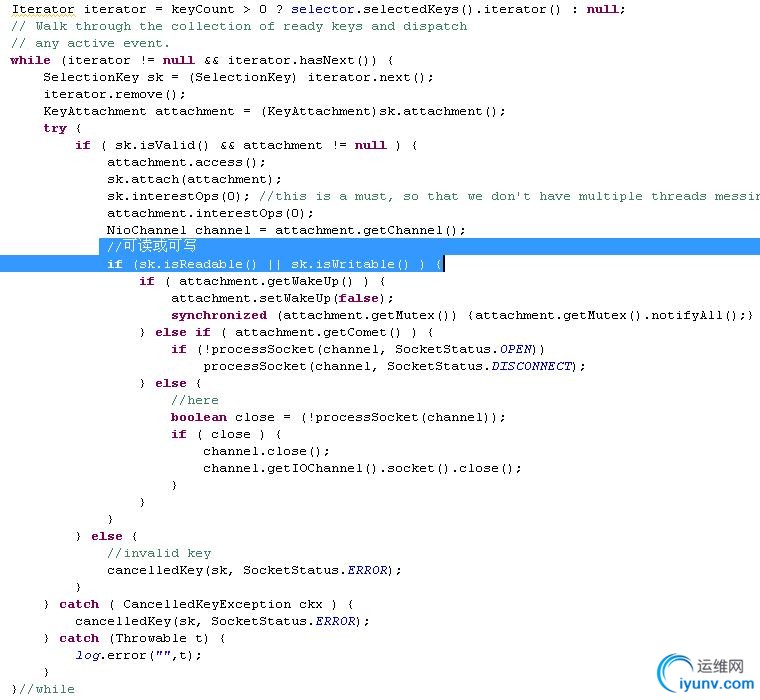

• 在上面说的setSocketOptions方法中调用Poller线程的register方法注册读事件之后，当READ准备就绪之后，就开始读了。下面代码位于Poller线程的run方法之中：

• 可以看到，可读之后调用processSocket方法，该方法将读处理操作委拖给线程池处理(注意此时加入到线程池的是NioChannel，不是SocketChannel)：

• 线程池的Worker线程中的run方法中的部分代码如下（请注意handler.process(socket)这一句）：



  • 调用了hanler.process(socket)来生成响应数据）

  • 数据生成完之后，注册WRITE事件的，代码如下：


  　　注意：



4.5 Handle接口实现类通过Adpater调用Servlet容器生成响应数据
　　NioEndpoint类中的Handler接口定义如下：

　　其中process方法通过Adapter来调用Servlet Container生成返回结果。Adapter接口定义如下：

4.6 小结
　　实现一个tomcat连接器Connector就是实现ProtocolHander接口的过程。Connector用来接收Socket Client端的请求，通过内置的线程池去调用Servlet Container生成响应结果，并将响应结果同步或异步的返回给Socket Client。在第三方应用集成tomcat作为Web容器时，一般不会动Servlet Container端的代码，那么connector的性能将是整个Web容器性能的关键。
