Tomcat LoadBalance And Cluster

tset123

　　1. 下载软件：
　　1.1 web http server: httpd-2.2.15-win32-x86-no_ssl.msi
下载地址: http://archive.apache.org/dist/httpd/binaries/win32/httpd-2.2.15-win32-x86-no_ssl.msi
其它各个版本：http://archive.apache.org/dist/httpd/binaries/win32/

1.2 tomcat：apache-tomcat-6.0.26.zip
下载地址：http://archive.apache.org/dist/tomcat/tomcat-6/v6.0.26/bin/apache-tomcat-6.0.26.zip
其它各个版本：http://archive.apache.org/dist/tomcat/
　　2. 安装软件
　　安装httpd-2.2.15-win32-x86-no_ssl.msi ，

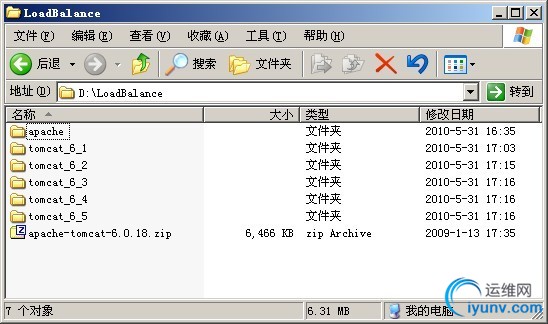

　　我的目录是：D:\LoadBalance\apache\Apache2.2
　　

　　apache-tomcat-6.0.26.zip 解压即可
　　

　　3. 配置
　　3.1. 配置apache server 找到D:\LoadBalance\apache\Apache2.2\conf\httpd.conf 配置文件：
　　a. 简单的把下面几行去掉注释，就相当于以前用mod_jk.so比较繁琐的配置了。这里主要采用了代理的方法，就这么简单。
LoadModule proxy_module modules/mod_proxy.so
LoadModuleproxy_connect_module modules/mod_proxy_connect.so
LoadModule proxy_ftp_module modules/mod_proxy_ftp.so
LoadModule proxy_http_module modules/mod_proxy_http.so
LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
　　b. 再找到<IfModule dir_module></IfModule>加上index.jsp修改成如下：
<IfModule dir_module>
DirectoryIndex index.html index.jsp
</IfModule>
　　c.  在最下面加入
　　# new add config===========================================================
ProxyRequests Off
<proxy balancer://cluster>
    BalancerMember ajp://127.0.0.1:8019 loadfactor=1 route=jvm1
    BalancerMember ajp://127.0.0.1:8029 loadfactor=1 route=jvm2
    BalancerMember ajp://127.0.0.1:8039 loadfactor=1 route=jvm3
    BalancerMember ajp://127.0.0.1:8049 loadfactor=1 route=jvm4
    BalancerMember ajp://127.0.0.1:8059 loadfactor=1 route=jvm5
</proxy>
　　3.2. 找到D:\LoadBalance\apache\Apache2.2\conf\extra\httpd-vhosts.conf 配置文件：
　　先删掉以下配置：
　　<VirtualHost *:80>
    ServerAdmin webmaster@dummy-host.localhost
    DocumentRoot "D:/LoadBalance/apache/Apache2.2/docs/dummy-host.localhost"
    ServerName dummy-host.localhost
    ServerAlias www.dummy-host.localhost
    ErrorLog "logs/dummy-host.localhost-error.log"
    CustomLog "logs/dummy-host.localhost-access.log" common
</VirtualHost>

<VirtualHost *:80>
    ServerAdmin webmaster@dummy-host2.localhost
    DocumentRoot "D:/LoadBalance/apache/Apache2.2/docs/dummy-host2.localhost"
    ServerName dummy-host2.localhost
    ErrorLog "logs/dummy-host2.localhost-error.log"
    CustomLog "logs/dummy-host2.localhost-access.log" common
</VirtualHost>
　　重新添加以下内容：
　　# new add config ==================================================================
<VirtualHost *:80>
    ServerAdmin qhy@gmail.com
    ServerName localhost
    ServerAlias localhost
        ProxyPass / balancer://cluster/ stickysession=jsessionid nofailover=On
        ProxyPassReverse / balancer://cluster/
</VirtualHost>
　　3.3 现在开始配置Tomcat ,找到配置文件 ：D:\LoadBalance\tomcat_6_1\conf\server.xml
　　3.3.1 先修改以下内容：
　　原内容为：<Server port="8005" shutdown="SHUTDOWN">
　　修改后为：<Server port="8015" shutdown="SHUTDOWN">
　　-------其它 tomcat 将 port设置为： 8025 ，8035， 8045 ， 8055(对应：tomcat_6_2，tomcat_6_3，tomcat_6_4，tomcat_6_5)
　　3.3.2 修改以下内容：
　　原内容为：
　　<!-- Define an AJP 1.3 Connector on port 8009 -->
    <Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
　　修改后为：
　　<!-- Define an AJP 1.3 Connector on port 8009 -->
    <Connector port="8019" protocol="AJP/1.3" redirectPort="8413" />
　　-------其它 tomcat 将 port 设置为： 8029 ，8039， 8049 ， 8059   redirectPort：  8423， 8433 ，8443 ， 8453
　　----------(对应：tomcat_6_2，tomcat_6_3，tomcat_6_4，tomcat_6_5)
　　3.3.3 修改以下内容：
　　先注释掉以下内容：
　　<Engine name="Catalina" defaultHost="localhost">
　　原内容为：
　　<!-- You should set jvmRoute to support load-balancing via AJP ie :
    <Engine name="Catalina" defaultHost="localhost" jvmRoute="jvm1">
    -->
　　修改后为：
　　<!-- You should set jvmRoute to support load-balancing via AJP ie :  -->
    <Engine name="Standalone" defaultHost="localhost" jvmRoute="jvm1">
　　----其它tomcat 设置： jvmRoute 为: jvm2, jvm3, jvm4, jvm5 (对应：tomcat_6_2，tomcat_6_3，tomcat_6_4，tomcat_6_5)
　　------还记得上面3.1.c 的设置吗？
　　3.3.4 修改以下内容：
　　原内容为：
　　<!--
      <Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"/>
      -->
　　修改后为：
　　<Receiver port="9091"/>
　　<!--
　　            ---- 其它tomcat 的 Receiver port 设置： 9092 ,9093 ,9094 ,9095 (对应：tomcat_6_2，tomcat_6_3，tomcat_6_4，tomcat_6_5)
　　--->
            <Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"  channelSendOptions="6">
                <Manager className="org.apache.catalina.ha.session.BackupManager" expireSessionsOnShutdown="false" notifyListenersOnReplication="true" mapSendOptions="6"/>
                <Channel className="org.apache.catalina.tribes.group.GroupChannel">
                    <Membership className="org.apache.catalina.tribes.membership.McastService" address="228.0.0.4" port="45564" frequency="500" dropTime="3000"/>
                    <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver" address="auto" port="5001" selectorTimeout="100" maxThreads="6"/>
                    <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
                        <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
                    </Sender>
                    <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
                    <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
                    <Interceptor className="org.apache.catalina.tribes.group.interceptors.ThroughputInterceptor"/>
                </Channel>
                <Valve className="org.apache.catalina.ha.tcp.ReplicationValve" filter=".*\.gif;.*\.js;.*\.jpg;.*\.png;.*\.htm;.*\.html;.*\.css;.*\.txt;"/>
                <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer" tempDir="/tmp/war-temp/" deployDir="/tmp/war-deploy/" watchDir="/tmp/war-listen/" watchEnabled="false"/>
                <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
            </Cluster>
　　配置已完成！
　　tomcat_6_2,3,4,5 怎样配置，你应该知道了吧？
　　4. 测试
　　4.1 现在可以将 test.war 分别放入 各个tomcat 中的 \webapps  目录下面：
　　先启动各个tomcat , 再启动apache http 服务器！
　　4.2 打开一个browser ,输入： http://localhost/test/index.jsp  留意各个tomcat 的控制台输出的信息。
