tomcat源码分析之一《架构》

淡淡回忆

首先感谢我的好朋友罗兵，此文摘自他的文章
tomcat源码分析之一《架构》
　　Tomcat是apache基金会下非常重要并且使用非常普遍的项目，任何使用java开发的程序员基本上都使用过tomcat。兴趣使然，抽了时间对tomcat 6.0的源码和架构进行了阅读和分析，通过对源码的阅读，希望能对tomcat和更加清晰的认识，对java应用服务器的原理有个大致的理解，更重要的是希望在阅读别人的代码的过程中，吸取别人的宝贵和独到的观点和想法。废话不多说。
　　先来看一下server.xml文件：
　　


　　从server.xml文件我们就可以基本上看出tomcat的组件化架构。介绍一下tomcat中主要的组件和概念：

Server

它表示的就是整个tomcat J2EE容器。包含了所有的服务以及服务上下文环境。
　　在tomcat中server只有一个。

Service

它表示tomcat提供的一个服务。
　　所谓服务，就是包含一至多个连接器（Connector）的组件，并且是能够对用户请求作出响应的组件。
　　在tomcat的server中，可以有一至多个service。

Connector

它表示与用户请求建立连接的连接者。基于各种协议的请求访问tomcat时，都会首先都会通过Connector进行处理。
Tomcat中定义了两种 Connector，一个是基于Http协议，处理普通的http请求；
　　一个是AJP协议，用户处理有其他应用服务器（如apache，IIS）转发而来的请求。

Engine

它表示的是一个真正处理用户请求的处理引擎。
在tomcat中一个 Engine是个容器，继承自org.apache.catalina.Container，因为只会处理servlet请求，即就是一个 servlet 容器。
引擎（Engine）从连接器（Connector）那里接收到请求，并对请求进行相应的处理，返回结果给连接器，最终返回给客户端。

Host

它在tomcat中代表的就是一个虚拟主机。Host也是个容器，继承自org.apache.catalina.Container。
一个引擎可以包含很多的主机（Host），一个虚拟主机中可以包含多个Web应用（Context组件）。

Context

   它表示一个具体的web应用。一个主机可包含多个Web应用，所以可有多个Web应用上下文，不同的上下文可用不同路径来表示。

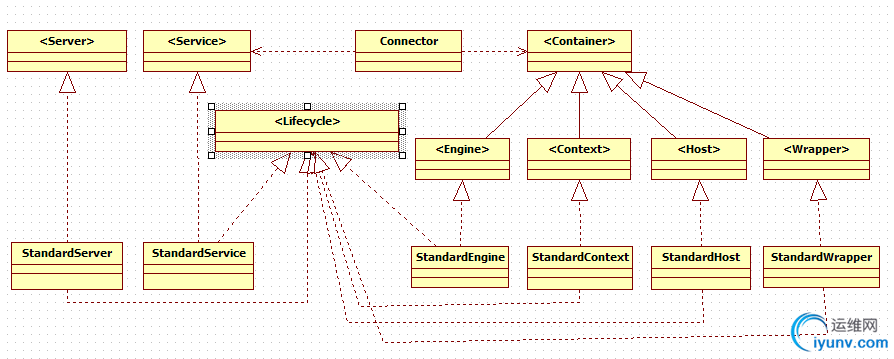

下面在看一下uml结构：

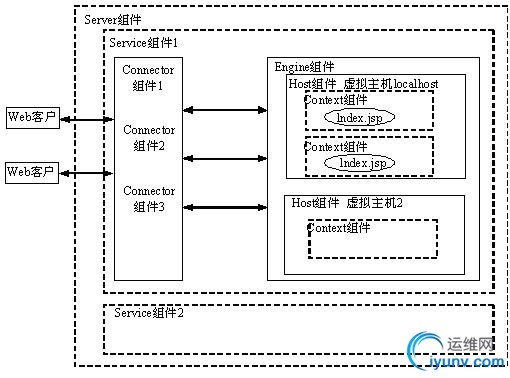

　　反映到架构图上就是这样的：
　　



总结一下，tomcat采用了清晰的组件化的架构
　　位于顶端的server代表了整个tomcat服务器；
　　server中包含一到多个service提供各种服务，默认的是名称为catalina的服务
　　service提供请求服务首先是根据不同协议的客户端请求选择相应的Connector来进行处理的，
　　Connector对请求进行分析后，转而交给真正的处理引擎（Engine），即Servlet容器。
　　处理引擎（Engine）内部实例化一个至多个虚拟主机（Host），
　　对应不同的域名请求。每个虚拟主机又包含多个web应用和上下文环境（Context），
　　上下文中的web应用收到客户端请求后对请求进行解析处理，
　　返回响应结果给Connector，并最终返回给客户端。
　　===============================
