　　Tomcat的体系结构
　　Tomcat服务器是由一系列可配置的组件构成的，其中核心组件是Catalina Servlet容器，它是所有其他Tomcat组件的顶层容器。Tomcat各组件之间的层次关系如图1-20所示。
　　

图1-20  Tomcat组件之间的层次结构

　　
我们下面简单介绍一下各组件在Tomcat服务器中的作用。
　　（1）Server
　　Server表示整个的Catalina Servlet容器。Tomcat提供了Server接口的一个默认实现，这通常不需要用户自己去实现。在Server容器中，可以包含一个或多个Service组件。
　　（2）Service
　　Service是存活在Server内部的中间组件，它将一个或多个连接器（Connector）组件绑定到一个单独的引擎（Engine）上。在Server中，可以包含一个或多个Service组件。Service也很少由用户定制，Tomcat提供了Service接口的默认实现，而这种实现既简单又能满足应用。
　　（3）Connector
　　连接器（Connector）处理与客户端的通信，它负责接收客户请求，以及向客户返回响应结果。在Tomcat中，有多个连接器可以使用。
　　（4）Engine
　　在Tomcat中，每个Service只能包含一个Servlet引擎（Engine）。引擎表示一个特定的Service的请求处理流水线。作为一个Service可以有多个连接器，引擎从连接器接收和处理所有的请求，将响应返回给适合的连接器，通过连接器传输给用户。用户允许通过实现Engine接口提供自定义的引擎，但通常不需要这么做。
　　（5）Host
　　Host表示一个虚拟主机，一个引擎可以包含多个Host。用户通常不需要创建自定义的Host，因为Tomcat给出的Host接口的实现（类StandardHost）提供了重要的附加功能。
　　（6）Context
　　一个Context表示了一个Web应用程序，运行在特定的虚拟主机中。什么是Web应用程序呢？在Sun公司发布的Java Servlet规范中，对Web应用程序做出了如下的定义：“一个Web应用程序是由一组Servlet、HTML页面、类，以及其他的资源组成的运行在Web服务器上的完整的应用程序。它可以在多个供应商提供的实现了Servlet规范的Web容器中运行”。一个Host可以包含多个Context（代表Web应用程序），每一个Context都有一个唯一的路径。用户通常不需要创建自定义的Context，因为Tomcat给出的Context接口的实现（类StandardContext）提供了重要的附加功能。
下面我们通过图1-21来帮助读者更好地理解Tomcat服务器中各组件的工作流程。
　　要了解这些组件的其他信息，可以看下面的页面：
　　

%CATALINA_HOME%\webapps\docs\architecture\overview.html

我们可以在conf目录下的server.xml文件中对这些组件进行配置，读者打开server.xml文件，就可以看到元素名和元素之间的嵌套关系，与Tomcat服务器的组件是一一对应的，server.xml文件的根元素就是<Server>。关于server.xml配置文件中的各元素及其属性的含义，请参看附录C。　　

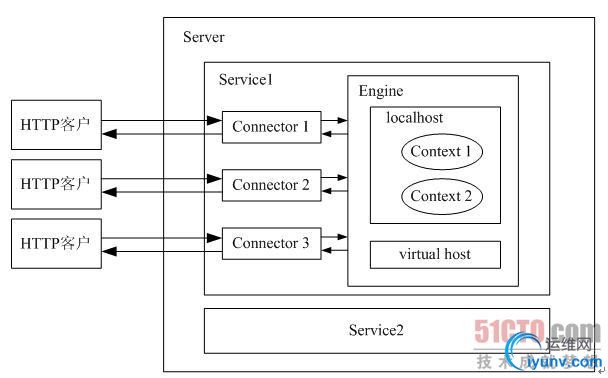

（点击查看大图）图1-21  Tomcat各组件的工作流程

　　在Tomcat中，提供了各组件的接口及其实现类，如果你要替换Tomcat中的某个组件，只需要根据该组件的接口或类的说明，重写该组件，并进行配置即可。图1-22是Tomcat各组件的类图。
　　

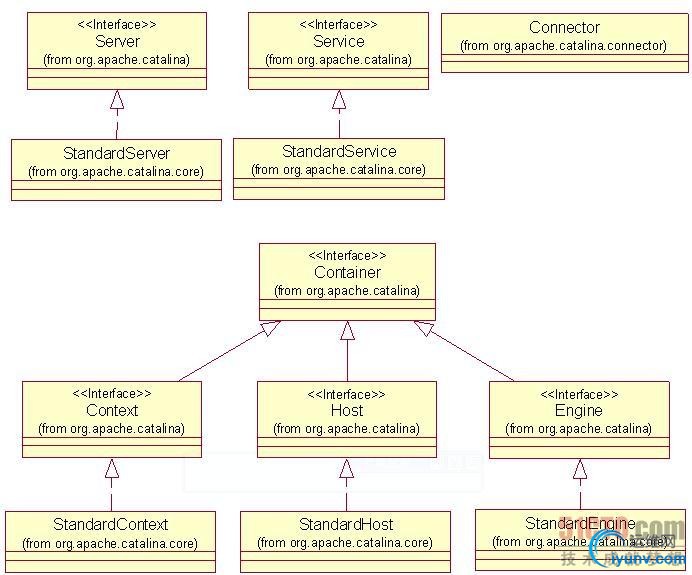

（点击查看大图）图1-22  Tomcat的组件类图

　　在类图的接口名或类名下面是该接口或该类所在的包，这些接口和类都在%CATALINA_HOME%\lib\catalina.jar文件中。对Tomcat服务器的实现感兴趣的读者，可以从http://tomcat.apache.org/download-60.cgi上下载Tomcat的源代码。
　　由于Apache软件基金会并不是一个商业性的组织，所以文档更新的速度有时候跟不上版本更新的速度。在Tomcat 6.0.16中，就可以发现文档与其源码实现有不一致的地方。从Tomcat 5.5开始，Tomcat的实现中就已经去掉了org.apache.catalina.Connector接口及其相关的实现类，而直接以org.apache.catalina.connector.Connector类来代替。我们在看Tomcat的文档时，最好结合其API文档一起看，这样才能保证了解的信息是完整和准确的。
