tomcat的请求流程

meikkiie

　　该文章是摘自张华的博客：http://www.infoq.com/cn/articles/zh-tomcat-http-request-1
Tomcat运行流程

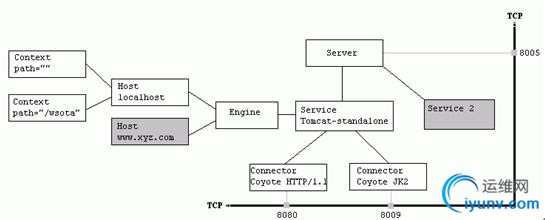

　　图 tomcat运行流程
　　假设来自客户的请求为：http://localhost:8080/test/index.jsp

• 请求被发送到本机端口8080，被在那里侦听的Coyote HTTP/1.1 Connector获得

• Connector把该请求交给它所在的Service的Engine来处理，并等待Engine的回应

• Engine获得请求localhost:8080/test/index.jsp，匹配它所有虚拟主机Host

• Engine匹配到名为localhost的Host（即使匹配不到也把请求交给该Host处理，因为该Host被定义为该Engine的默认主机）

• localhost Host获得请求/test/index.jsp，匹配它所拥有的所有Context

• Host匹配到路径为/test的Context（如果匹配不到就把该请求交给路径名为""的Context去处理）

• path="/test"的Context获得请求/index.jsp，在它的mapping table中寻找对应的servlet

• Context匹配到URL PATTERN为*.jsp的servlet，对应于JspServlet类

• 构造HttpServletRequest对象和HttpServletResponse对象，作为参数调用JspServlet的doGet或doPost方法

• Context把执行完了之后的HttpServletResponse对象返回给Host

• Host把HttpServletResponse对象返回给Engine

• Engine把HttpServletResponse对象返回给Connector

• Connector把HttpServletResponse对象返回给客户browser


Tomcat架构

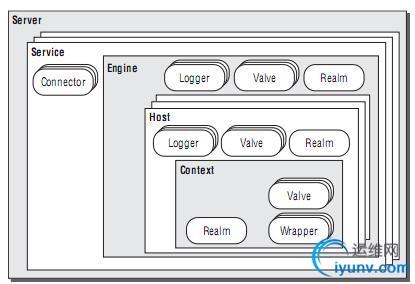

　　图 Tomcat架构

• Server(服务器)是Tomcat构成的顶级构成元素，所有一切均包含在Server中，Server的实现类StandardServer可以包含一个到多个Services;

• 次顶级元素Service的实现类为StandardService调用了容器(Container)接口，其实是调用了Servlet Engine(引擎)，而且StandardService类中也指明了该Service归属的Server；

• 接下来次级的构成元素就是容器(Container)，主机(Host)、上下文(Context)和引擎(Engine)均继承自Container接口，所以它们都是容器。但是，它们是有父子关系的，在主机(Host)、上下文(Context)和引擎(Engine)这三类容器中，引擎是顶级容器，直接包含是主机容器，而主机容器又包含上下文容器，所以引擎、主机和上下文从大小上来说又构成父子关系，虽然它们都继承自Container接口。

• 连接器(Connector)将Service和Container连接起来，首先它需要注册到一个Service，它的作用就是把来自客户端的请求转发到Container(容器)，这就是它为什么称作连接器的原因。
