tomcat 组件 Top level view

虚幻0516

Tomcat 分为很多组件，这些组件一起协同工作。
这些组件包括: Server,Service,Connector,Engine,Host,Context,Wrapper.
这么一堆组件，看起来比较复杂，怎么去理解呢？本文主要来个top level view 。

回到我们最初的对servlet 容器的理解，一个servlet 容器最重要的功能无非就是接受http 请求，解析http 请求生成request ，并调用servlet ，生成响应response 。那么以上工作的入口在哪里，没错，那就是Connector 组件。先来认识一下Connector 组件。

Connector组件
Connector 主要功能是Socket 连接等待Http 请求，创建javax.servlet.http.HttpServletRequest 和javax.servlet.http.HttpServletResponse 实例，并将其作为参数调用容器。当然Connector 并不只处理http 协议的请求，支持多种协议如https ，AJP/1.3 等。不同的Connector 代表了不同的协议，同时在不同的端口上面监听。这个可以再Server.xml 里进行配置。connector的工作就像下图的前半部分：


(上图截自 tomcat developer guide )



从以上看出Connector 负责接受请求和生成request （Request 创建过程：parse header ，parse cookie ，parse parameter 、设置encodeing 等）和response 。再把参数传给容器。最后我们是要由url 请求对应的servlet 的service 方法来接收这两个参数，并处理生成response 。那么后面的load servlet 和invoke servlet 的工作就交给容器来处理了，容器说起来很抽象诶，它代表什么？下面介绍一下Container 。

Container组件
没错，容器只是一个抽象的概念，在tomcat 里Engine,Host,Context,Wrapper 都代表容器。它们各自的功能如下：
Engine ：代表了整个Catalina servlet 引擎.
Host： 代表了一个具有多个应用实例(Context) 的虚拟主机( 注：tomcat 里默认只有一个localhost 虚拟主机，所有的请求默认都转发给它，它的应用实例都默认的放在webapps 目录下面。Tomcat 支持多虚拟主机，可以再server.xml 里面进行配置).
Context ：代表了一个应用实例，也就是我们平常的一个web 应用。一个Context 有一个或者多个wrappers.
Wrapper： 代表了一个单独的servlet.
有了Connector 和Container(Engine,Host,Context,Wrapper) 似乎一个servlet 容器就可以工作了，那么文章一开始提到的Server 和Service 干啥用的呢？
Service组件
Service 包含了一个Engine 元素和多个Connector 元素。上文提到的connector 有多种，这些connector 可以共享一个servlet 引擎。同时分开运行。而其管理是有service 来管理的。
Server组件
Server 它代表了整个Servlet 容器。它提供了一套启动和停止整个系统的机制。而我们不用去关心内部的原理。它包含了一个或者多个service 实例。当你启动一个server ，它把所有的内部组件都初始化。同时它提供一个监听端口，时刻监听shutdown 命令。并负责整个系统的stop 过程。同时Server 也提供了JNDI 等其他java EE 服务的实现。可以再server 里初始化JNDI 数据源( 在server.xml 里配置) 。

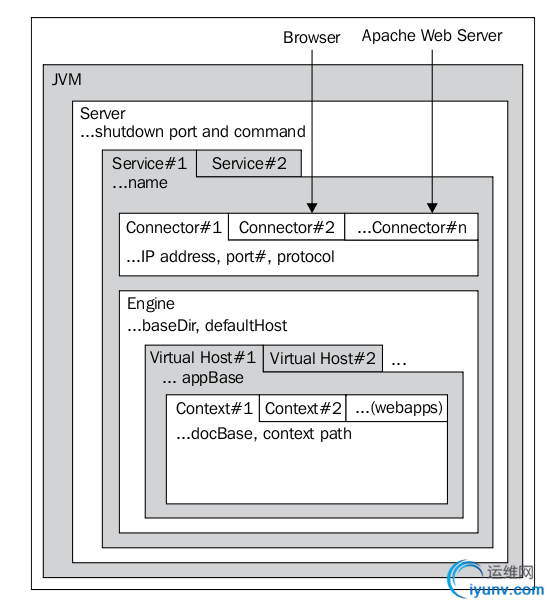

　　以上包括了tomcat的全部组件，其关系可由下图片表示：

(上图截自 tomcat developer guide )



Server.xml配置文件
关心内部的一个Server起来的时候，它怎么知道要启动哪些Service或Connector？在server起来的时候是通过读取server.xml里的配置来组织和初始化整个容器，也就是说server.xml实际上就代表了一个server实例，它包含了server要在哪个端口上面监听shutdown，server使用哪个类？connector应该包括哪些，各个connector的监听端口和协议是什么？以及有几个host，host名称是什么？host的base目录在哪里？默认的context是哪个？还有Engine、service等等一些列属性。
下面看看一个tomcat默认的server.xml：
Xml代码

• <Server port="8005" shutdown="SHUTDOWN">

• <Listener className="org.apache.catalina.core.AprLifecycleListener" SSLEngine="on" />

• <Listener className="org.apache.catalina.core.JasperListener" />

• <Listener className="org.apache.catalina.mbeans.ServerLifecycleListener" />

• <Listener className="org.apache.catalina.mbeans.GlobalResourcesLifecycleListener" />

• <!-- Global JNDI resources

• Documentation at /docs/jndi-resources-howto.html

• -->

• <GlobalNamingResources>

• <Resource name="UserDatabase" auth="Container"

• type="org.apache.catalina.UserDatabase"

• description="User database that can be updated and saved"

• factory="org.apache.catalina.users.MemoryUserDatabaseFactory"

• pathname="conf/tomcat-users.xml" />

• </GlobalNamingResources>

• <Service name="Catalina">

• <Connector port="8080" protocol="HTTP/1.1"

• maxThreads="150" connectionTimeout="20000"

• redirectPort="8443" />

• <Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />

• <Engine name="Catalina" defaultHost="localhost">

• <Realm className="org.apache.catalina.realm.UserDatabaseRealm"

• resourceName="UserDatabase"/>

• <Host name="localhost" appBase="webapps"

• unpackWARs="true" autoDeploy="true"

• xmlValidation="false" xmlNamespaceAware="false">

• </Host>

• </Engine>

• </Service>

• </Server>


　　最后再发一份关于tomcat的学习资料(How tomcat works.)，感觉不错,有需要可以下载研究一下，不过是基于tomcat4、5的。
