Tomcat请求流程讲解

dsqzhaoyue

　　这周部门同事要求我来进行分享一下Tomcat，我也在空余的时间对Tomcat的源码进行了阅读。
　　最初拿到这样一个事情，我也是比较头疼的，找不到着手点进行讲解。后来在网上查询了一些资料，对Tomcat的整体架构也有了一点了解。于是我开始着手于对Tomcat源码跟踪。
　　Tomcat整体是由多个组件组成，最顶层的组件是Server，一个Server代表着一个JVM实例，由Server进行初始化、销毁下面的组件。整个实例就好像一条流水线一样，由上层组件初始化下层组件，就这样一层一层的进行初始化和启动。
　　

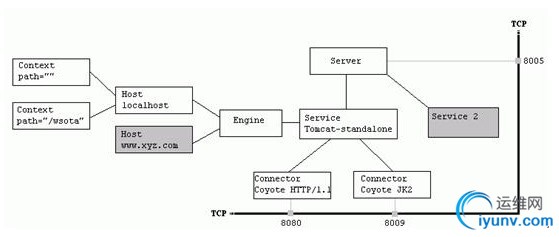

　　由上面的图可以看出，组件的组合关系。
　　Server包含多个Service，一个Service包含多个Connector和一个Engine；
　　一个Engine包含多个Host；
　　一个Host包含多个Context；
　　其中Engine、Host、Context都有共同的父类，ContainerBase。
　　关于每一个组件的功能，我这里不再赘述，网络上的资料有很多，大家可以自行查询。
　　接下来讲解关于从浏览器接收到请求的处理流程。
　　从名字可以看出来，Connector是用来处理关于连接的组件。
　　Connector包含两个主要的成员(默认协议HTTP1.1)：JIOEndPoint、Http11ConnectionHandler
　　JIOEndPoint用来监听端口，当有新的连接过来，使用线程池进行处理。

SocketWrapper<Socket> wrapper = new SocketWrapper<Socket>(socket);
wrapper.setKeepAliveLeft(getMaxKeepAliveRequests());
// During shutdown, executor may be null - avoid NPE
if (!running) {
return false;
}
getExecutor().execute(new SocketProcessor(wrapper));
　　实际在SocketProcessor中处理请求的是，Http11ConnectionHandler。
　　在Http11ConnectionHandler中经过一系列处理，最终由CoyoteAdapter对象调用service方法处理Request。
　　在service方法中，获得当前的Connection找到对应的Engine，将Request交给对应的Engine处理。
　　再由Engine根据自己的pipleline将request一层层传递下去，最终在StandardWrapper中获得filterChanin，调用servlet。
　　

 整个流程如上图所示。
　　其中在将request交给Engine之后的一步步处理很形象化。
　　上面说到，Engine，Host，Context都有一个共同的父类ContainerBase，也就是容器类。
　　每一个容器类都包含一个Pipeline，也就是管道，而Pipeline里包含的子元素的接口都是Valve，也就是阀门。
　　每一个容器类在处理Request都必须交由给当前容器的Valve来处理，再由Valve传递给下一个Container进行处理。
　　//=========================下面这句话是我抄来的==================================
　　让我们来想象一下：
　　当一个Request进入一个容器后， 它就在管道里面流动，波罗~ 波罗~ 波罗~ 地穿过各个阀门。在流到最后一个阀门的时候，吧唧~ 那个该死的阀门就把它扔给了子容器。 然后又开始 波罗~ 波罗~ 波罗~ ... 吧唧~....  波罗~  波罗~ 波罗~ ....吧唧~....  就是通过这种方式，Request 走完了所有的容器。（ 感觉有点像消化系统，最后一个地方有点像那里
　　//=========================上面这句话是我抄来的==================================
