Tomcat 源码学习 HTTP 请求 (上)

muri

　　

 源文：http://www.infoq.com/cn/articles/zh-tomcat-http-request-1
　　很多开源应用服务器都是集成tomcat作为web container的，而且对于tomcat的servlet container这部分代码很少改动。这样，这些应用服务器的性能基本上就取决于Tomcat处理HTTP请求的connector模块的性能。本文首先从应用层次分析了tomcat所有的connector种类及用法，接着从架构上分析了connector模块在整个tomcat中所处的位置，最后对 connector做了详细的源代码分析。并且我们以Http11NioProtocol为例详细说明了tomcat是如何通过实现 ProtocolHandler接口而构建connector的。

1 Connector介绍

1.1 Connector的种类
　　Tomcat源码中与connector相关的类位于org.apache.coyote包中，Connector分为以下几类：

• Http Connector, 基于HTTP协议，负责建立HTTP连接。它又分为BIO Http Connector与NIO Http Connector两种，后者提供非阻塞IO与长连接Comet支持。

• AJP Connector, 基于AJP协议，AJP是专门设计用来为tomcat与http服务器之间通信专门定制的协议，能提供较高的通信速度和效率。如与Apache服务器集成时，采用这个协议。

• APR HTTP Connector, 用C实现，通过JNI调用的。主要提升对静态资源（如HTML、图片、CSS、JS等）的访问性能。现在这个库已独立出来可用在任何项目中。Tomcat在配置APR之后性能非常强劲。


1.2 Connector的配置
　　对Connector的配置位于conf/server.xml文件中。

1.2.1 BIO HTTP/1.1 Connector配置
　　一个典型的配置如下：

<Connector port=”8080” protocol=”HTTP/1.1” maxThreads=”150”
connectionTimeout=”20000” redirectPort=”8443”
　　其它一些重要属性如下：

• acceptCount : 接受连接request的最大连接数目，默认值是10

• address : 绑定IP地址，如果不绑定，默认将绑定任何IP地址

• allowTrace : 如果是true,将允许TRACE HTTP方法

• compressibleMimeTypes : 各个mimeType, 以逗号分隔，如text/html,text/xml

• compression : 如果带宽有限的话，可以用GZIP压缩

• connectionTimeout : 超时时间，默认为60000ms (60s)

• maxKeepAliveRequest : 默认值是100

• maxThreads : 处理请求的Connector的线程数目，默认值为200


　　如果是SSL配置，如下

<Connector port="8181" protocol="HTTP/1.1" SSLEnabled="true"
maxThreads="150" scheme="https" secure="true"
clientAuth="false" sslProtocol = "TLS"
address="0.0.0.0"
keystoreFile="E:/java/jonas-full-5.1.0-RC3/conf/keystore.jks"
keystorePass="changeit" />
　　其中，keystoreFile为证书位置，keystorePass为证书密码

1.2.2 NIO HTTP/1.1 Connector配置

<Connector port=”8080”   protocol=”org.apache.coyote.http11.Http11NioProtocol”
maxThreads=”150” connectionTimeout=”20000” redirectPort=”8443”

1.2.3 Native APR Connector配置

• ARP是用C/C++写的，对静态资源（HTML，图片等）进行了优化。所以要下载本地库　　tcnative-1.dll与openssl.exe，将其放在%tomcat%\bin目录下。
  　　下载地址是：http://tomcat.heanet.ie/native/1.1.10/binaries/win32/


• 在server.xml中要配置一个Listener,如下图。这个配置tomcat是默认配好的。
  <!--APR library loader. Documentation at /docs/apr.html -->
  <Listener className="org.apache.catalina.core.AprLifecycleListener" SSLEngine="on" />

• 配置使用APR connector
  <Connector port=”8080” protocol=”org.apache.coyote.http11.Http11AprProtocol”
  　　maxThreads=”150” connectionTimeout=”20000” redirectPort=”8443”


• 如果配置成功，启动tomcat,会看到如下信息：
  org.apache.coyote.http11.Http11AprProtocol init


2 Connector在Tomcat中所处的位置

2.1 Tomcat架构

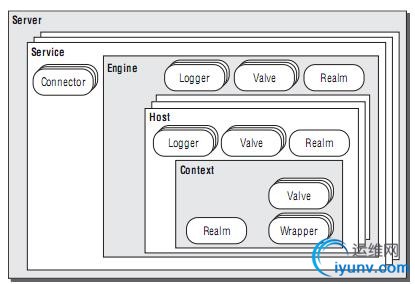

　　图2-1 Tomcat架构

• Server(服务器)是Tomcat构成的顶级构成元素，所有一切均包含在Server中，Server的实现类StandardServer可以包含一个到多个Services;

• 次顶级元素Service的实现类为StandardService调用了容器(Container)接口，其实是调用了Servlet Engine(引擎)，而且StandardService类中也指明了该Service归属的Server；

• 接下来次级的构成元素就是容器(Container)，主机(Host)、上下文(Context)和引擎(Engine)均继承自 Container接口，所以它们都是容器。但是，它们是有父子关系的，在主机(Host)、上下文(Context)和引擎(Engine)这三类容器中，引擎是顶级容器，直接包含是主机容器，而主机容器又包含上下文容器，所以引擎、主机和上下文从大小上来说又构成父子关系，虽然它们都继承自 Container接口。

• 连接器(Connector)将Service和Container连接起来，首先它需要注册到一个Service，它的作用就是把来自客户端的请求转发到Container(容器)，这就是它为什么称作连接器的原因。


　　故我们从功能的角度将Tomcat源代码分成5个子模块，它们分别是：

• Jsper子模块：这个子模块负责jsp页面的解析、jsp属性的验证，同时也负责将jsp页面动态转换为java代码并编译成class文件。在Tomcat源代码中，凡是属于org.apache.jasper包及其子包中的源代码都属于这个子模块；

• Servlet和Jsp规范的实现模块：这个子模块的源代码属于javax.servlet包及其子包，如我们非常熟悉的 javax.servlet.Servlet接口、javax.servet.http.HttpServlet类及 javax.servlet.jsp.HttpJspPage就位于这个子模块中；

• Catalina子模块：这个子模块包含了所有以org.apache.catalina开头的java源代码。该子模块的任务是规范了 Tomcat的总体架构，定义了Server、Service、Host、Connector、Context、Session及Cluster等关键组件及这些组件的实现，这个子模块大量运用了Composite设计模式。同时也规范了Catalina的启动及停止等事件的执行流程。从代码阅读的角度看，这个子模块应该是我们阅读和学习的重点。

• Connectors子模块：如果说上面三个子模块实现了Tomcat应用服务器的话，那么这个子模块就是Web服务器的实现。所谓连接器(Connector)就是一个连接客户和应用服务器的桥梁，它接收用户的请求，并把用户请求包装成标准的Http请求(包含协议名称，请求头 Head，请求方法是Get还是Post等等)。同时，这个子模块还按照标准的Http协议，负责给客户端发送响应页面，比如在请求页面未发现时，connector就会给客户端浏览器发送标准的Http 404错误响应页面。

• Resource子模块：这个子模块包含一些资源文件，如Server.xml及Web.xml配置文件。严格说来，这个子模块不包含java源代码，但是它还是Tomcat编译运行所必需的。


2.2 Tomcat运行流程
　　



3 Connector源码分析

3.1 Tomcat的启动分析与集成设想
　　我们知道，启动tomcat有两种方式：

• 双击bin/startup.bat

• 运行bin/catalina.bat run


　　它们对应于Bootstrap与Catalina两个类，我们现在只关心Catalina这个类，这个类使用Apache Digester解析conf/server.xml文件生成tomcat组件，然后再调用Embedded类的start方法启动tomcat。
　　所以，集成Tomcat的方式就有以下两种了：

• 沿用tomcat自身的server.xml

• 自己定义一个xml格式来配置tocmat的各参数，自己再写解析这段xml，然后使用tomcat提供的API根据这些xml来生成Tomcat组件，最后调用Embedded类的start方法启动tomcat


　　个人觉得第一种方式要优越，给开发者比较好的用户体验，如果使用这种，直接模仿Catalina类的方法即可实现集成。
　　目前，JOnAS就使用了这种集成方式，JBoss、GlassFish使用的第二种自定义XML的方式。

3.2 Connector类图与顺序图
　　

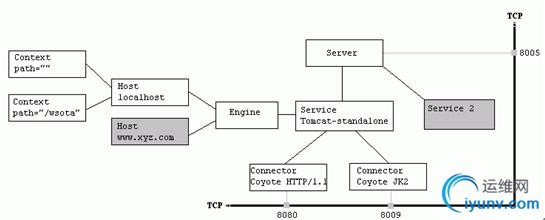

　　图3-2 Connector工作流程顺序图
　　从上面二图中我们可以得到如下信息：

• Tomcat中有四种容器(Context、Engine、Host、Wrapper)，前三者常见，第四个不常见但它也是实现了Container接口的容器

• 如果要自定义一个Connector的话，只需要实现ProtocolHander接口,该接口定义如下：


　　


　　图3-3 自定义connector时需实现的ProtocolHandler接口
　　Tomcat以HTTP（包括BIO与NIO）、AJP、APR、内存四种协议实现了该接口（它们分别是：AjpAprProtocol、 AjpProtocol、Http11AprProtocol、Http11NioProtocol、Http11Protocal、 JkCoyoteHandler、MemoryProtocolHandler），要使用哪种Connector就在conf/server.xml中配置，在Connector的构造函数中会通过反射实例化所配置的实现类：

<Connector port="8181"
protocol="org.apache.coyote.http11.Http11AprProtocol " />

3.3 Connector的工作流程
　　下面我们以Http11AprProtocol为例说明Connector的工作流程。

• 它将工作委托给NioEndpoint类。在NioEndpoint类的init方法中构建一个SocketServer(当然，不同的实现类会有一些微小的变化，例如如果是NIO，它构建的就是SocketServerChannel)

• 在NioEndpoint.Acceptor类中会接收一个客户端新的连接请求，如下图：


　　

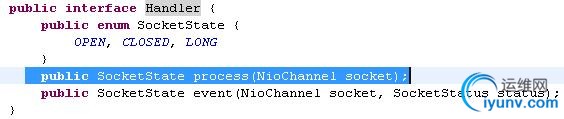

　　3.在NioEndpoint类中，有一个内部接口Handle，该接口定义如下：
　　


　　4.在Http11NioProtocol类中实现了Handle这个内部接口，并调用Http11NioProcessor类(该类实现了 ActionHook回调接口)。在Response类中会调用ActionHook实现类的相关方法的，Response类的action方法如下：
　　


　　5.Http11NioProcessor的process实现方法中，会通过Adapter来调用Servler容器生成响应结果。

关于作者
　　张华，长期从事Java方面的开发工作，有搜索引擎、中间件应用服务器、互联网、云计算等领域的行业经验，目前正在从事基于Power的虚拟化技术研发。博客地址：http://blog.csdn.net/quqi99
