利用LVS的Mark功能实现HTTP和HTTPS服务的持久连接

4rwgf

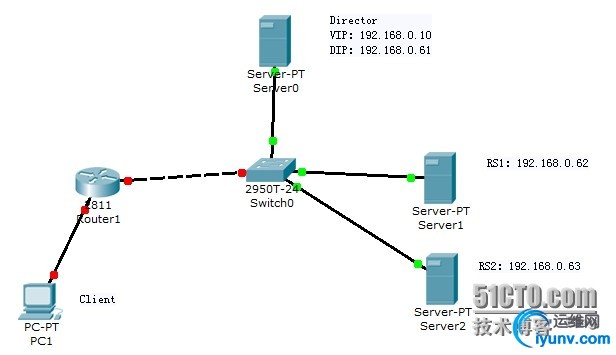

使用LVS的DR模型来配置集群服务


规划IP地址如下：

VIP：192.168.0.10
DIP：192.168.0.61
RIP1：192.168.0.62
RIP2：192.168.0.63
为了简单起见，先使用同网段架设LVS服务。
预先安装好http和htpps服务：
RS1：
# yum install mod_ssl
# cd /etc/httpd/conf
# mkdir ssl
# (umask 077;openssl genrsa 1024 > httpd.key)
# openssl req -new -key httpd.key -out httpd.csr
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:BJ
Locality Name (eg, city) [Default City]:BJ
Organization Name (eg, company) [Default Company Ltd]:Tech
Organizational Unit Name (eg, section) []:test.glx.com
Common Name (eg, your name or your server's hostname) []:
Email Address []:
申请证书生成完毕，发送给自建CA进行证书签署


Dircetor：
# cd /etc/pki/CA
# (umask 077 ;openssl genrsa 2048 > private/cakey.pem)

# openssl req -new -x509 -key private/cakey.pem -out caccrt.pem -days 3650

Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:BJ
Locality Name (eg, city) [Default City]:BJ
Organization Name (eg, company) [Default Company Ltd]:Tech
Organizational Unit Name (eg, section) []:test.glx.com
Common Name (eg, your name or your server's hostname) []:
Email Address []:
# touch index.txt
# echo 01 > serial
签署证书：
# openssl ca -in httpd.csr -out httpd.crt -days 365
将签署完毕的证书分别发送给RS1

在RS1上需要配置文件如下：
# vim /etc/httpd/conf.d/ssl.conf

SSLCertificateFile /etc/httpd/conf/ssl/httpd.crt

SSLCertificateKeyFile /etc/httpd/conf/ssl/httpd.key

DocumentRoot "/var/www/html"

三个证书相关文件分别放在这里

# ls /etc/httpd/conf/ssl/
httpd.crt  httpd.csr  httpd.key

将上面的ssl.conf和三个证书相关文件复制到RS2上一份
# scp ssl.conf 192.168.0.63:/etc/httpd/conf.d/
# scp -rp ssl/* 192.168.0.63:/etc/httpd/conf/ssl/

在RS1和RS2上分别验证一下httpd的配置文件正确性：
# httpd -t
Syntax OK
# service httpd start

至此RS上面的httpd和httpds准备完毕

在Director上配置lvs集群

# iptables -t mangle -A PREROUTING -d 192.168.0.10 -p tcp --dport 80 -j MARK --set-mark 10
# iptables -t mangle -A PREROUTING -d 192.168.0.10 -p tcp --dport 443 -j MARK --set-mark 10

将标记为10的标签定义为LVS服务，并使用-p选项定义为绑定服务：

# ipvsadm -A -f 10 -s rr -p
# ipvsadm -a -f 10 -r 192.168.0.62 -g
# ipvsadm -a -f 10 -r 192.168.0.63 -g

客户端访问验证一下：




访问成功
