　　Tomcat的结构和对请求的处理
　　Writenby 蒋彪@东京
　　2012/7/3
　　


1. 问题

　　起因是今天帮一个小朋友装开发环境。
　　工程是javaEE的，基于maven管理依赖，开发工具是eclipse和tomcat。
　　工程怎么搞都启动出错，最后发现是该工程的web.xml中定义了自己的defaultservlet和jspservlet。
　　而tomcat启动的时候，会首先读取conf/web.xml下的定义，两者之间肯定要有一个被comment掉。
　　tomcat玩了这么多年，有必要把东西理一遍。
　　

2. Tomcat的大结构
　　tomcat启动之后，将作为一个运行于JVM上的进程存在。

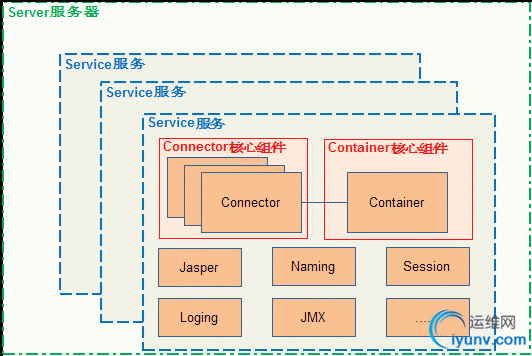

　　tomcat从层次上，最外围是server本身。
　　然后server里可以有多个service。每个service可以监听几个不同的端口号。
　　接下来，每个service里有多个connector。不同的connector监听不同的端口好，使用不同的通信协议。多个connector连接同一个container，container管辖多个webapp。
　　所有的这一切都定义在server.xml中。

<!—最高节点 8005端口是shudown shell用端口号-->
<Server port="8005" shutdown="SHUTDOWN">
//JNDI全局资源
<GlobalNamingResources>
//service，可以有多个
<Service name="Catalina">
//connector 我们一般都是用8080端口的http请求
<Connector connectionTimeout="20000" port="8080" protocol="HTTP/1.1" redirectPort="8443"/>
//每个connector都可以定义自己的线程池
<Connector executor="tomcatThreadPool"
port="8080" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />
//处理请求的容器
<Engine defaultHost="localhost" name="Catalina">
//cluster配置
<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"/>
//虚拟主机，可以定义多个虚拟主机。比如www.aaa.com，www.bbb.com，全部映射到同一个容器中。(用于实现SSO)
<Host appBase="webapps" autoDeploy="true" name="localhost" unpackWARs="true" xmlNamespaceAware="false" xmlValidation="false">
//具体的context，用来指明webapp的路径
<Context docBase="xxx" path="/xxx" reloadable="true" source="xxx"/>

　　

　　作为tomcat的启动而言，一般来说
　　① 根据conf/server.xml启动所有必要组建
　　② 加载conf/web.xml中所有配置
　　③ 依次加载所有webapp中的web.xml
　　

3. Tomcat中请求的处理
　　假设来自客户的请求为：http://www.xxx.com/test/index.jsp
　　a. 请求被发送到该物理机器的默认端口80，被在那里侦听的Coyote HTTP/1.1 Connector获得 (没有考虑apache)
　　b. Connector封装http请求，并且从线程池中唤醒一个线程，将任务调度给该线程

• 被唤醒线程在Engine中寻找www.xxx.com匹配的虚拟主机

• 被找到的Host获得请求/test/index.jsp，匹配它所拥有的所有Context

• Host匹配到路径为/test的Context(如果匹配不到就把该请求交给路径名为""的Context去处理)

• path="/test"的Context获得请求/index.jsp

• Context开始解析http请求，首先由filter处理，再次交给servlet


　　现行的Web框架都是由filter拦截
　　顺便提一下，这也就是为什么很多人说servlet不是线程安全的。

• Context把执行完了之后的HttpServletResponse对象返回给Host

• Host把HttpServletResponse对象返回给Engine

• Engine把HttpServletResponse对象返回给Connector

• Connector把HttpServletResponse对象返回给客户browser

• 线程重回wait状态


　　
　　#以上#
