Cacti监控ESXI主机步骤详解

663424

需求：
公司需要监控esxi私用机器的性能，并配置一些阈值报警等需求，最后选择用Cacti（zabbix也可以），首先需要打开esxi的snmp功能， 但ESXi中的SNMP不支持GET，支持TRAP。因此不可以用GET方法获取ESXi的SNMP信息。不同版本esxi可能略有不同，但是大致思路相同大致步骤如下：
1、使用ssh登陆ESXi主机；（比较简单，可查看我的博客三种方式开启esxi的ssh，注意开启配置完毕后关闭）
2.切换至/etc/vmware/目录
vi打开snmp.xml

1 2 3 4 5 6 7 8 9 10 11

~ # cp /etc/vmware/snmp.xml /etc/vmware/snmp.xml.bak #备份一份配置文件 <config> <snmpSettings> <enable>true</enable> #将标签false改为true. <port>161</port> <EnvEventSource>indications</EnvEventSource> <loglevel>info</loglevel> <communities>public</communities>  #社区名称 <targets></targets> </snmpSettings> </config>

2.1)利用Vsphere CLI里的vicfg-snmp.pl的命令远程配置也可以，不过有些麻烦。
   vicfg-snmp.pl –-server 【ESXi主机地址】 【参数1 参数2 …】
参数：
-E：启用snmp
-D：关闭snmp
-c: 设置community值
-t 【snmp服务器@[端口（可选）】]/community值】：设置snmp trap接收服务器并提供共享的community值
-T：发送snmp测试信号
-s：显示snmp的设置
-r：重置snmp的设置

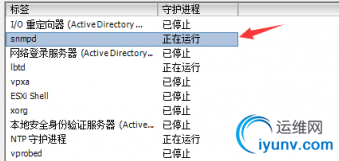

3. 在 vmware 管理界面找到snmp服务，启动


4、增加安全性（只允许特定ip远程）


4.1）检测端口是否启用

1 2 3 4 5 6 7 8 9 10

nmap 210.14.157.149 -p 161 Starting Nmap 5.51 ( http://nmap.org ) at 2017-02-08 11:08 CST Nmap scan report for 210.14.157.149 Host is up (0.0040s latency). PORT    STATE    SERVICE 161/tcp filtered snmp Nmap done: 1 IP address (1 host up) scanned in 0.32 seconds [iyunv@Cnyunwei ~]#

5、Cacti服务器配置

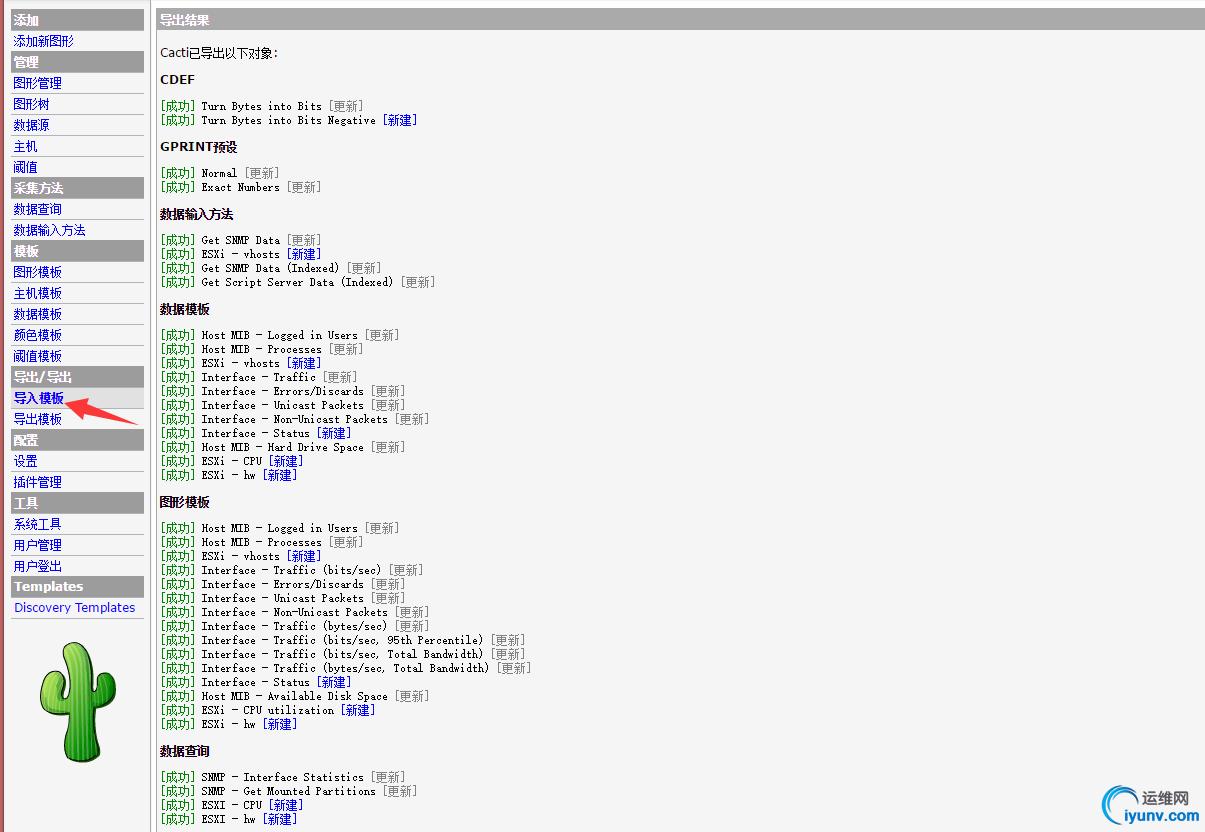

5.1）官网下载esxi相关模板并导入（注意自己的Cacti版本）
我这里用cacti_0.8.7_host_template_esxi_5_x.xml

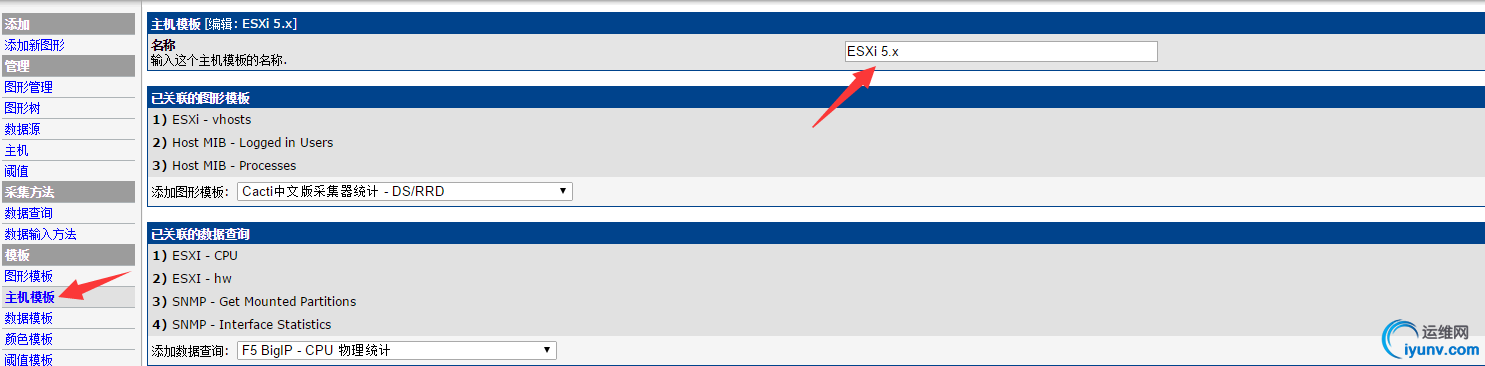

5.2）导入成功后则可以看到esxi主机模板以及图形模板和数据

5.3）Cacti服务器配置

1 2 3 4 5 6 7 8 9 10 11 12

tar xf cacti_0.8.8_0.8.7_esxi_template.tar.gz    cd cacte_esxi_template/                cp resource/snmp_queries/* /var/www/html/resource/snmp_queries/    #拷贝脚本到cacti脚本目录 chown apache:apache /var/www/html/resource/snmp_queries/esxi*    #改变脚本属主 属组 cp scripts/ss_esxi_vhosts.php /var/www/html/scripts/    #拷贝php脚本到cacti的php脚本目录 chown apache:apache /var/www/html/scripts/ss_esxi_vhosts.php   #改变脚本属主 属组 chmod 755 /var/www/html/scripts/ss_esxi_vhosts.php   #添加脚本执行权限

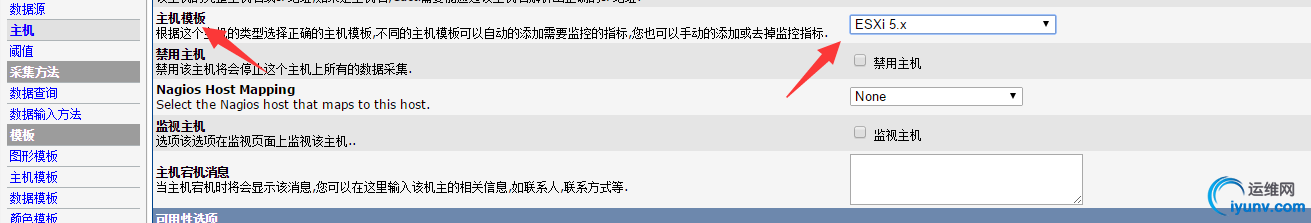

5.4）监控esxi主机，选择esxi模板

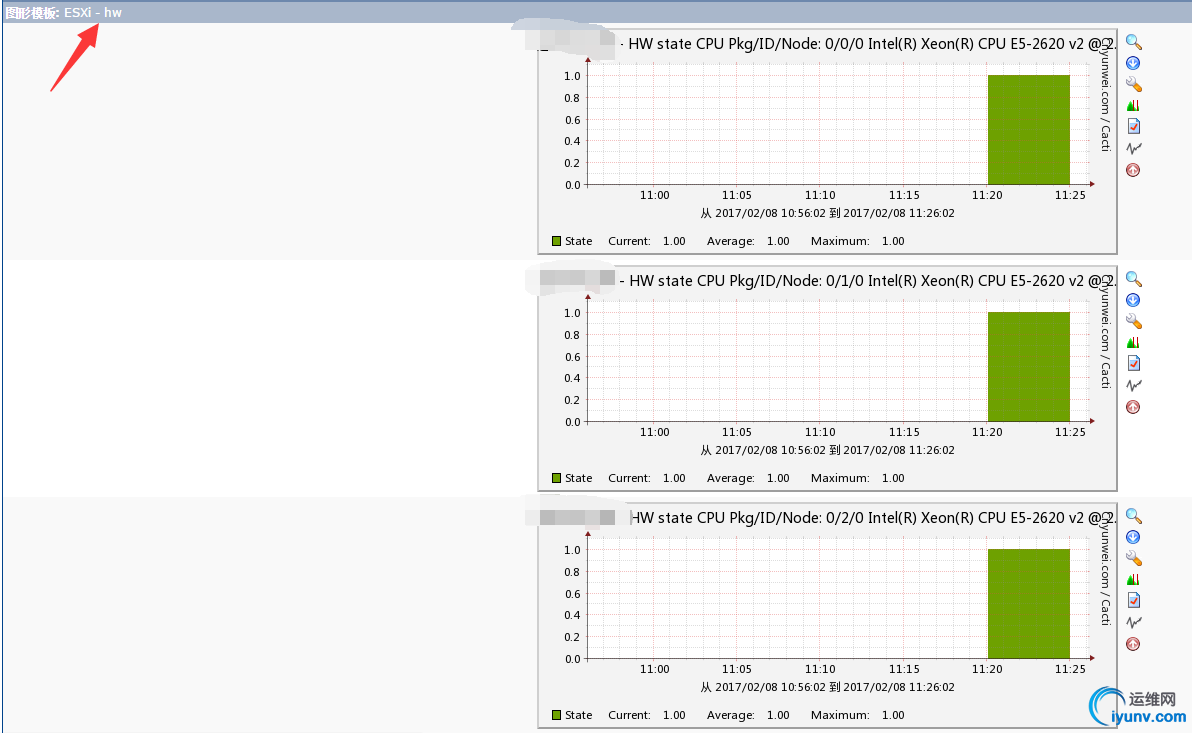

5.5）然后添加图像即可
