配置WebLogic Server集群


（本文讲述如何在WebLogic Server 8.1上配置集群，以及通过Proxy Server来访问集群）


预备知识

什么是Domain和Server

Domain
Domain是WebLogic Server实例的基本管理单元。所谓Domain就是，由配置为Administrator Server的WebLogic Server实例管理的逻辑单元，这个单元是有所有相关资源的集合。

Server
Server是一个相对独立的，为实现某些特定功能而结合在一起的单元。

Domain and Server的关系
一个Domain 可以包含一个或多个WebLogic Server实例，甚至是Server集群。一个Domain中有一个且只能有一个Server 担任管理Server的功能，其它的Server具体实现一个特定的逻辑功能。

本文环境
Ø 平台：Windows 2000
Ø 软件：Bea WebLogic Server 8.1 SP2


配置WebLogic Server集群

WebLogic集群的体系结构

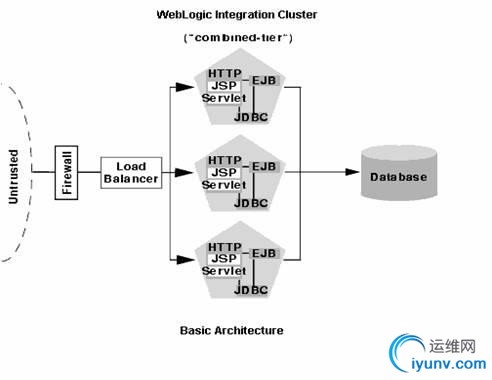

单层混合型的集群架构（Cluster）
这种架构将所有的Web应用以及相关的服务应用全部置于集群中的单一WLS实例中，这种架构的优势在于：
Ø 易于管理
Ø 灵活的负载平衡机制
Ø 更强的安全控制

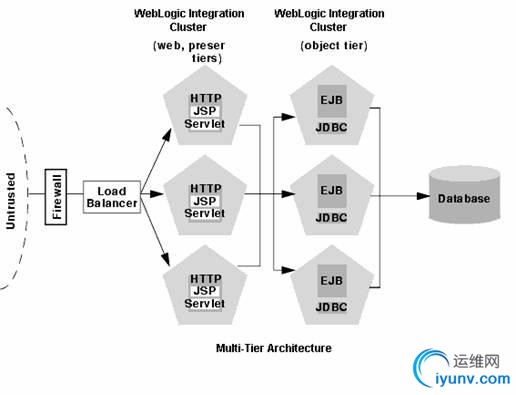

多层结构的集群架构（Cluster）
这种架构使用两个WLS集群，一个放置表静态内容和集群Servlet，另一个放置集群EJB。一般应用于下面这些情况：
Ø 在负载平衡机制需要调用集群EJB中的方法时；
Ø 在提供内容与提供对象的服务之间需要更大的机动性时；
Ø 在需要更高的系统稳定性时；

配置集群应用的必要条件
Ø 集群中的所有Server必须位于同一网段，并且必须是IP广播(UDP)可到达的
Ø 集群中的所有Server必须使用相同的版本,包括Service Pack
Ø 集群中的Server必须使用永久的静态IP地址。动态IP地址分配不能用于集群环境。如果服务器位于防火墙后面，而客户机位于防火墙外面，那么服务器必须有公共的静态IP地址，只有这样，客户端才能访问服务器
Ø 要以CLUSTER方式运行，必须有包含CLUSTER许可的LICENSE才行（从Bea网站上下载的试用版本就可以进行Cluster配置）

配置前的准备工作
在配置集群应用前要对集群的配置信息有一个良好的设计，下面就是我们这次配置的集群信息：
在同一台机器上配置集群

机器类型	操作系统	硬件配置	角色	备注
DELL PC	Win2000 Professional	IP:10.16.92.33PORT:7080	Administrator Server
DELL PC	Win2000 Professional	IP:10.16.92.33PORT:8080	Proxy Server
DELL PC	Win2000 Professional	IP:10.16.92.33PORT:7082	Managed Server
DELL PC	Win2000 Professional	IP:10.16.92.33PORT:7084	Managed Server
DELL PC	Win2000 Professional	IP:10.16.92.33PORT:7086	Managed Server

在同一网段内的不同机器上配置集群

机器类型	操作系统	硬件配置	角色	备注
DELL PC	Win2000 Server	IP:10.16.92.7PORT:7080	Administrator Server
DELL PC	Win2000 Server	IP:10.16.92.7PORT:8080	Proxy Server
DELL PC	Win2000 Server	IP:10.16.92.7PORT:7082	Managed Server
DELL PC	Win2000 Server	IP:10.16.92.33PORT:7084	Managed Server

使用Domain Configuration Wizard进行配置

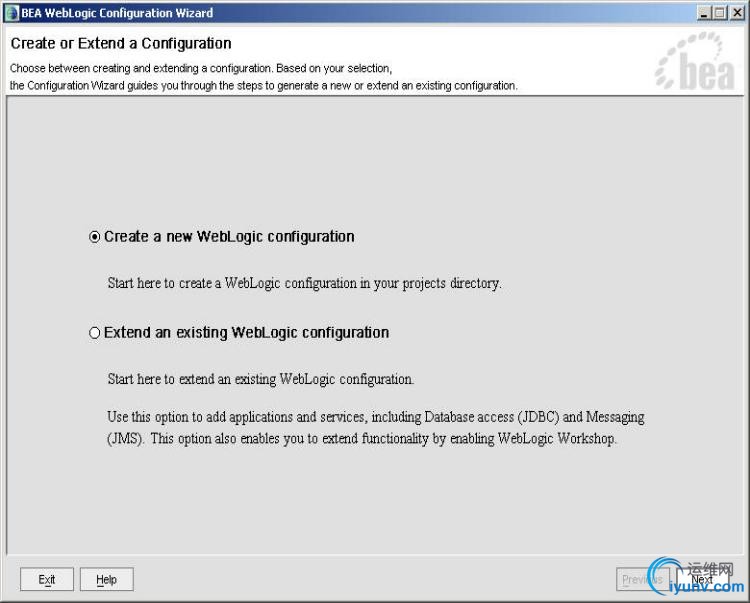

创建新的Domain
选择“Create a new WebLogic configuration”，单击“Next”按钮

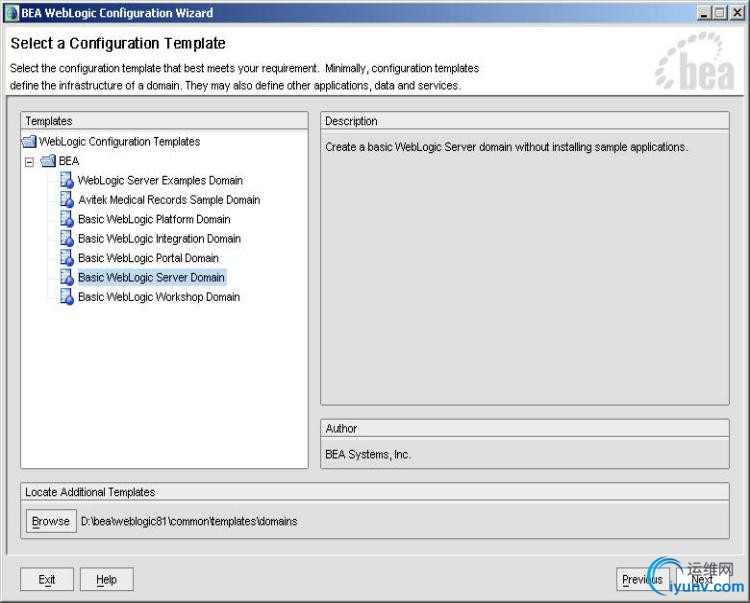

选择安装类型
选择安装“Basic WebLogic Server Domain”，单击“Next”按钮

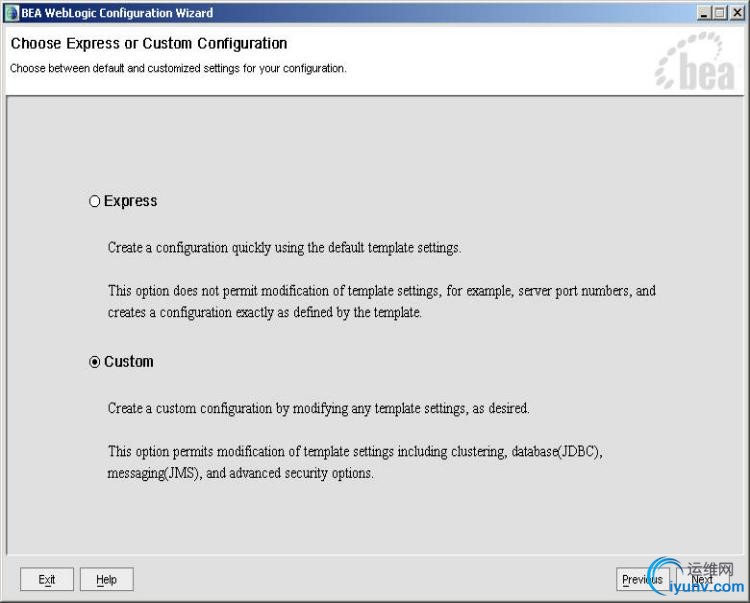

选择定制安装
选择“Custom”安装，单击“Next”按钮

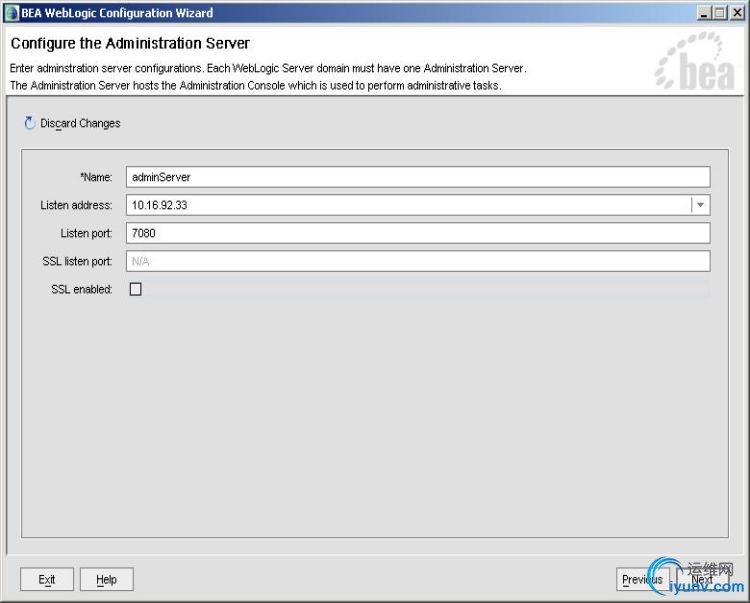

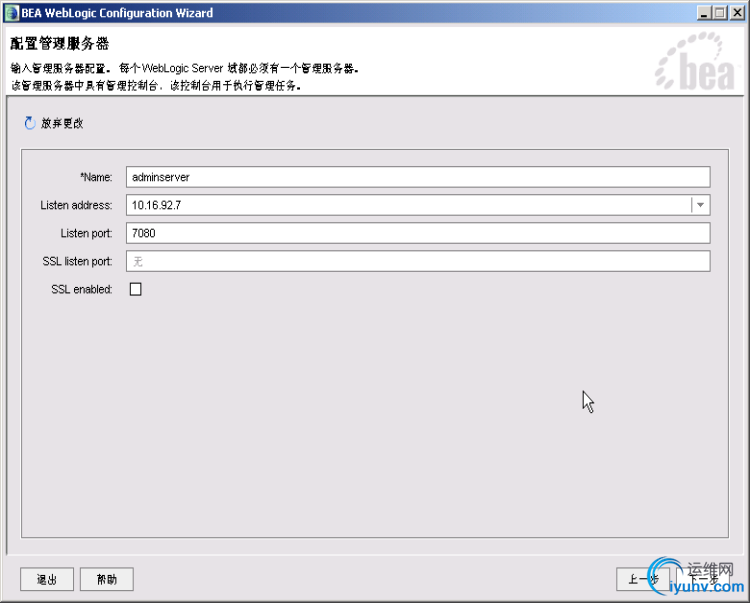

输入Administrator Server的信息
输入Administrator Server的名称，监听地址，监听端口，如果需要SSL支持的话可以在“SSL enabled”后面的复选取框上打勾，配置SSL监听端口，单击“Next”按钮

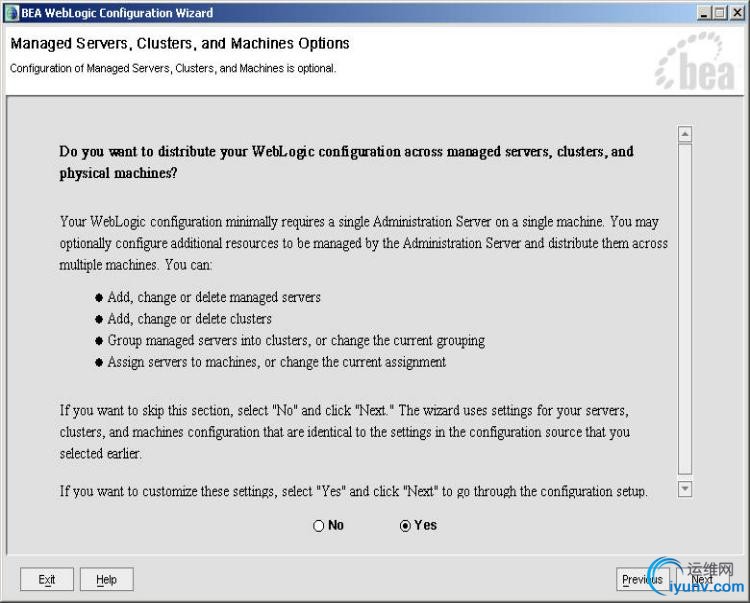

是否配置Server、Cluster、Machine信息
选择“Yes”，对Server、Cluster、Machine信息进行配置，，单击“Next”按钮

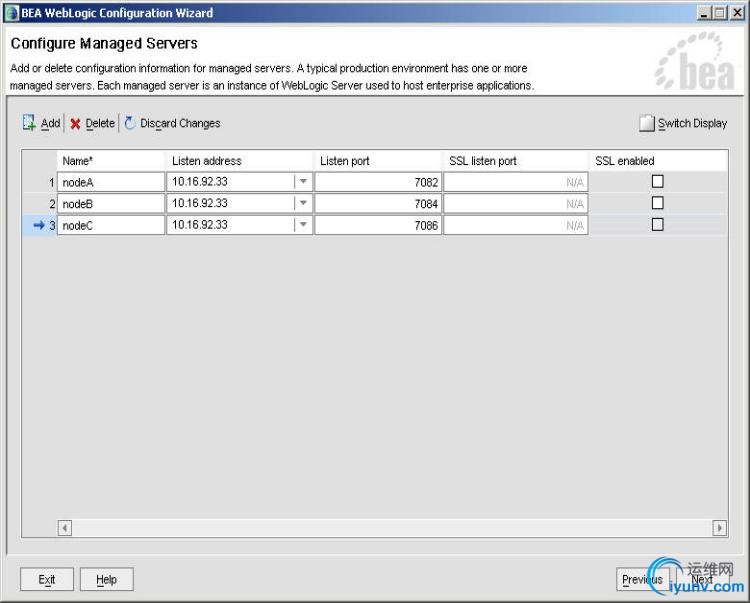

配置Managed Server信息
输入Managed Server的名称，监听地址，监听端口，如果需要SSL支持的话，可以在“SSL enabled”复选框上打勾，配置SSL监听端口。可以配置多个Managed Server。单击“Next”按钮

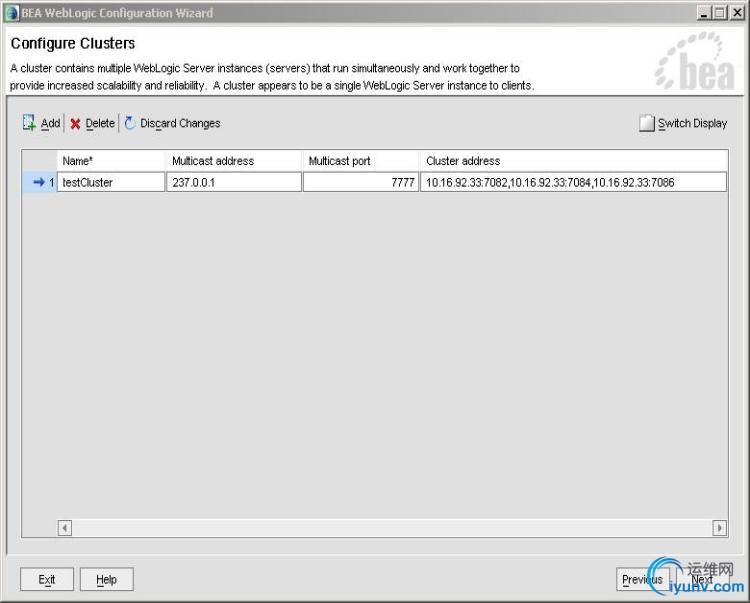

配置Cluster信息
输入Cluster的名称，Cluster的组播地址和端口，Cluster地址可输可不输。单击“Next”按钮

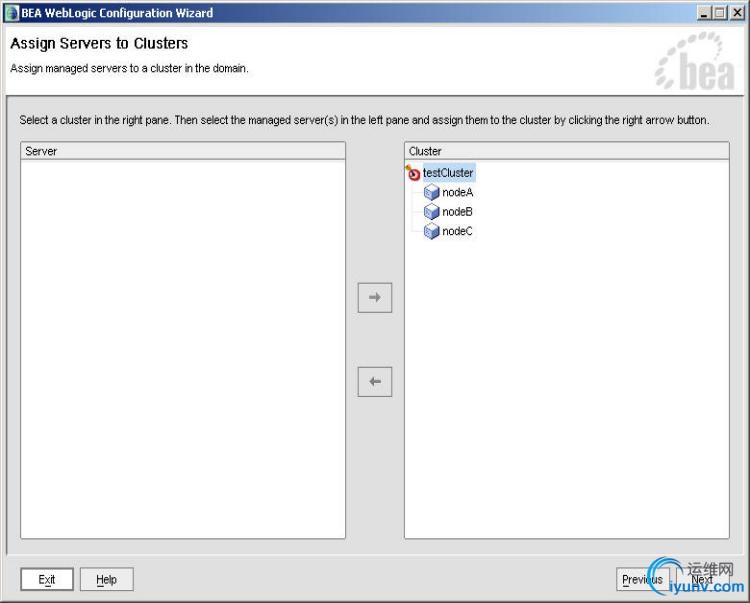

将Managed Server添加到Cluster中
选择左面列表中的Managed Server，将其添加到右面的列表中，单击“Next”按钮


配置Machine信息
在此不对Machine进行配置，单击“Next”按钮

是否配置JDBC信息
在此不对JDBC数据源和连接池进行配置，单击“Next”按钮

配置JMS信息
在此不对JMS进行配置，单击“Next”按钮

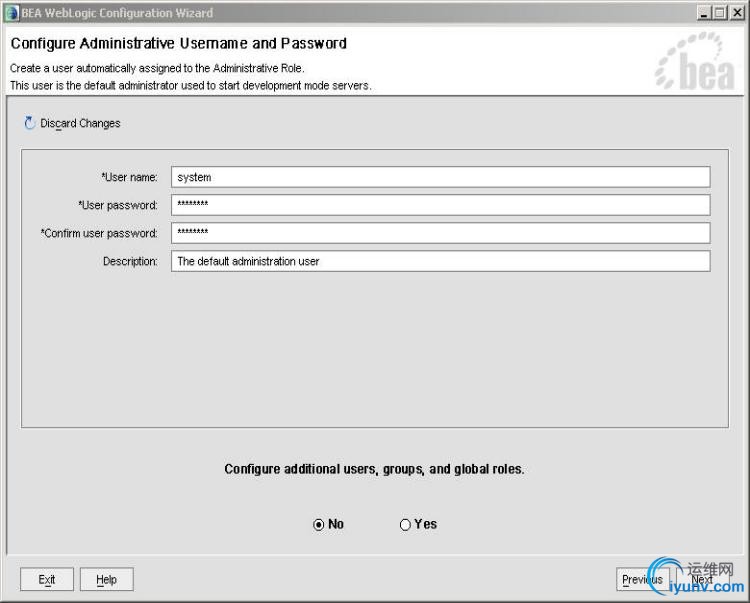

配置缺省系统管理员用户名和密码
输入系统管理员用户名和密码，还可以配置其它的系统管理用户，在此不做配置，单击“Next”按钮

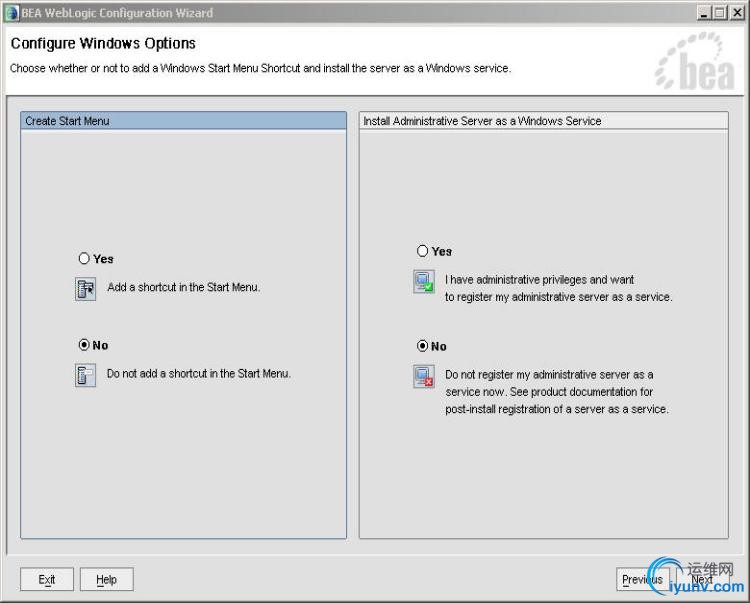

配置Windows附加选项
可以选择是否创建开始菜单中的快捷方式，是否将该服务作为Windows系统服务，在这里我们全部选择“No”，单击“Next”按钮

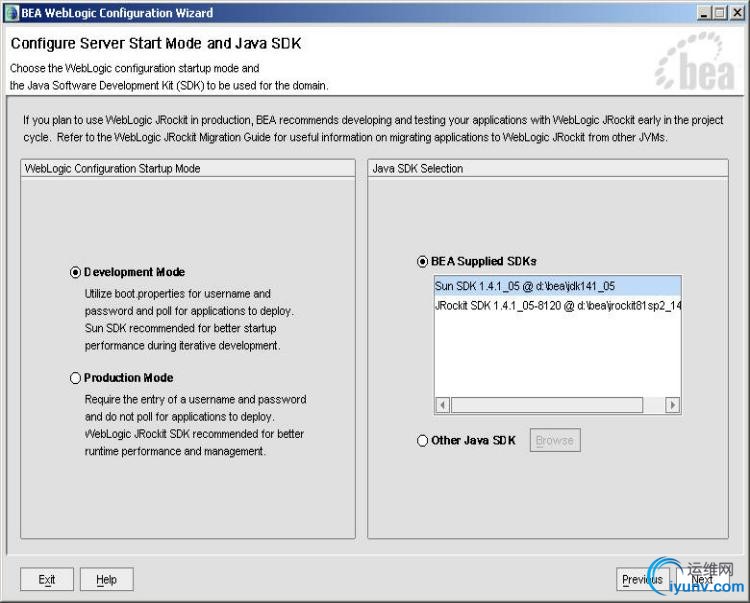

配置服务的启动模式并选择Java SDK
选择“Development Mode”模式，并选择标准的Java SDK 1.4，在开发模式下会有比较丰富的调试信息，对我们很有帮助，单击“Next”按钮

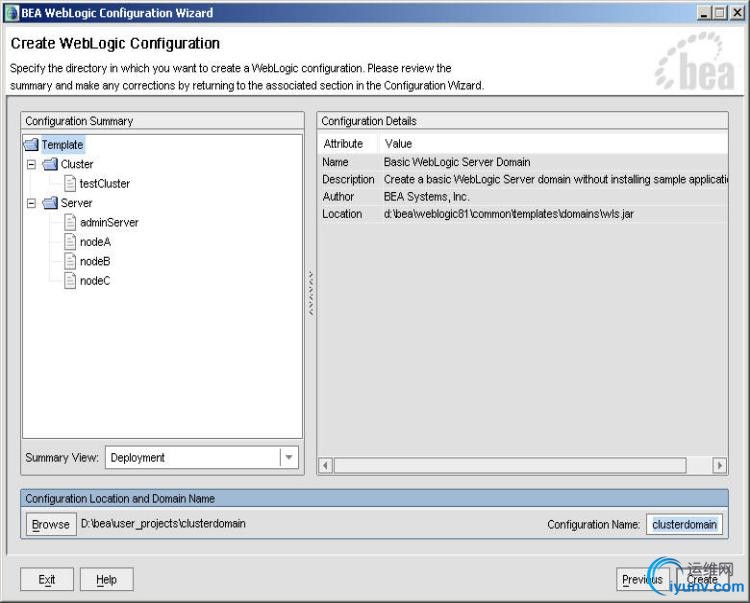

配置信息确认以及选择安装路径
系统列出您的配置信息，并指定了缺省的安装路径（D:/bea/user_projects/domains/mydomain），在此我们将安装路径定位在D:/bea/user_projects/clusterdomain，单击“Create”按钮

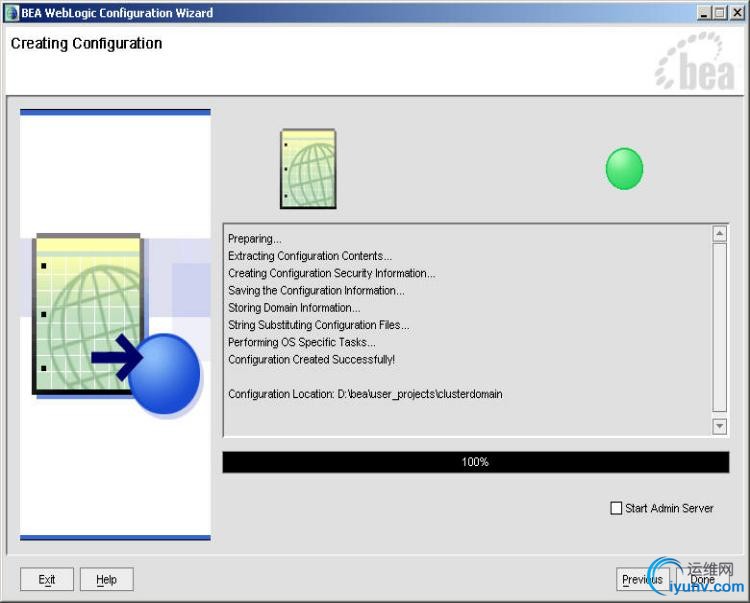

系统创建Domain
系统根据配置信息，完成缺省的目录及文件的创建


启动WebLogic服务
Ø 启动Administrator Server
使用startWebLogic命令启动Administrator Server

Ø 启动Managed Server
使用startManagedWeblogic命令启动Managed Server，它的命令格式是：
startManagedWeblogic.cmd Managed Server的名称 Administrator Server地址
同理可以启动nodeB和nodeC，以及Proxy Server


通过HttpClusterServlet实现请求的自动分发处理
HttpClusterServlet通过一个WebLogic服务器代理对WebLogic集群中的其他服务器成员的HTTP请求， 同时HttpClusterServlet还为代理的HTTP请求提供负载平衡与容错处理。
实际上实现是很简单的，遵循下面几个步骤就可以轻松实现请求的自动分发功能：
Ø 创建一个代理Server（在此我们称这proxyServer）
Ø 生成配置文件web.xml
Ø 生成配置文件weblogic.xml
Ø 打包生成Web应用
Ø 在proxyServer上部署应用，并将该应用作为缺省的Web应用

创建代理Server
启动Administrator Server，然后进入Console控制台（http://10.16.92.33:7080/console/），在此我们将代理Server与Administrator Server置于同一台主机之上。

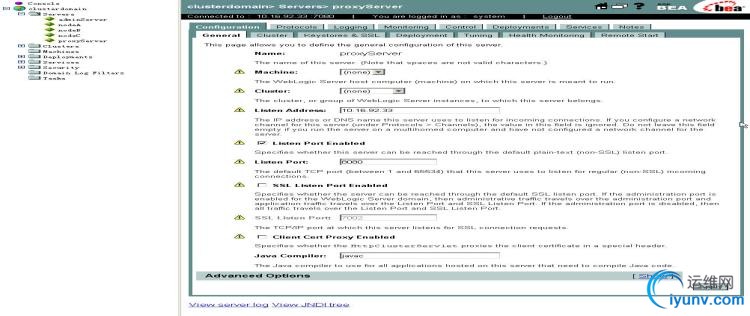

进入console控制台后，在“Server”结点上单击右键，在弹出菜单上选择“Configure a New Server”，然后配置代理Server的相关信息。（在这里只要指定名称，监听地址，监听端口就可以了）



HttpClusterServlet的部署，主要是Servlet的声明和映射，并设置初始化参数，可以创建一个Web App，然后直接在web.xml中添加或在管理控制台上设置HttpClusterServlet的部署信息。最后将它发布给用来做代理的Server，并将这个Web App设置为这个Server的缺省WEB应用。

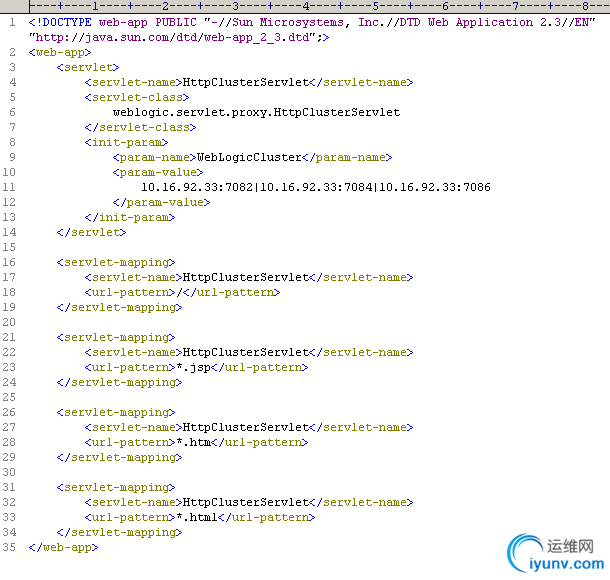

web.xml文件示例

weblogic.xml文件示例



打包WEB应用
可以使用jar命令将proxy应用打包成war文件，我们建一个临时目录temp，然后在其中建立如下目录结构：

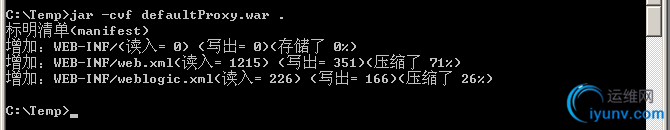

使用如下的命令操作，就可完成web应用的打包操作：
JAR –参数 WEB应用名称要打包的目录

当然我们也可以直接部署该目录，而无需打包，这在项目的开发阶段是很有帮助的，便于修改。

部署proxy应用
启动Administrator Server，然后进入Console控制台（http://10.16.92.33:7080/console/），在此我们将代理Server与Administrator Server置于同一台主机之上。

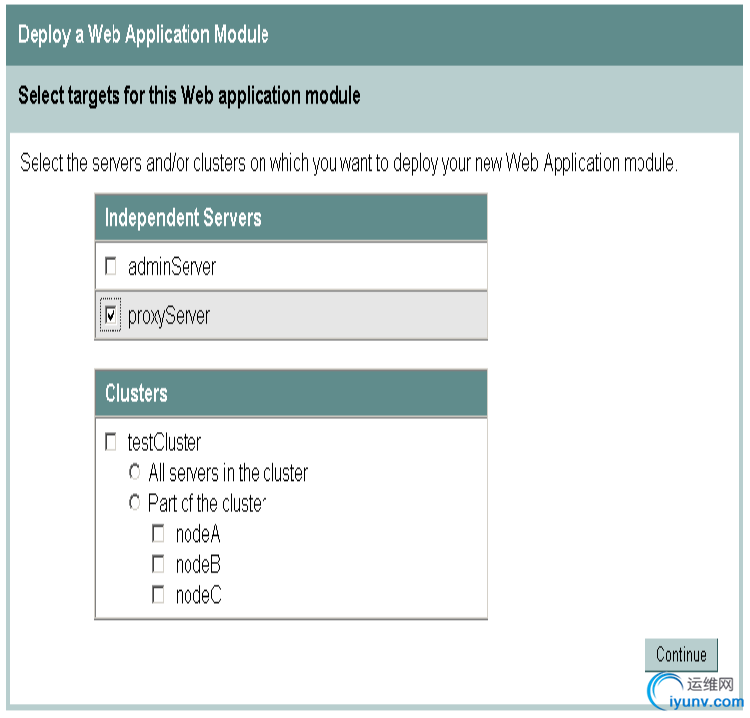

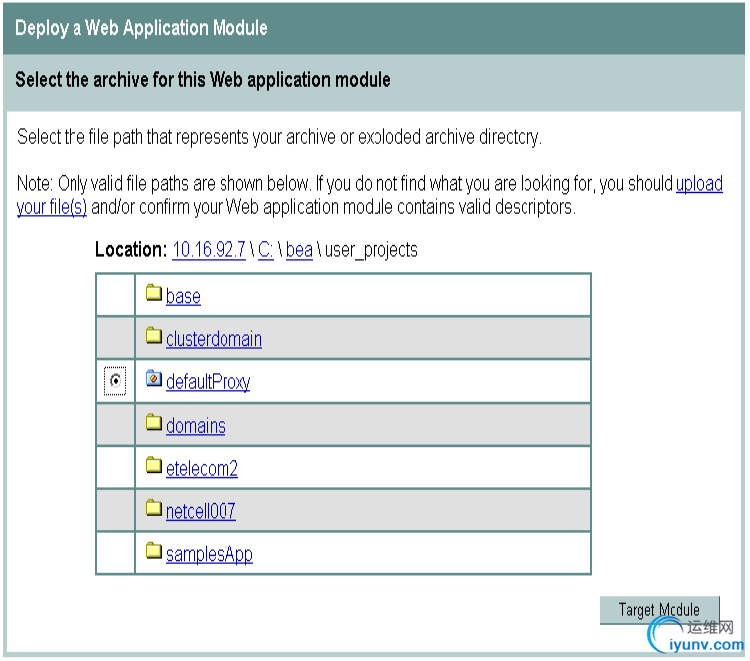

进入console控制台后，在“Web Application Modules”结点上单击右键，在弹出菜单上选择“Deploy a new Web Application Module”，然后选择要部署的文件或目录，单击“Target Module”按钮，然后选择“proxyServer”，单击“Continue”按钮，到了下一步，单击“Deploy”按钮，完成部署工作。
部署完成后，查看WEB应用的状态是“FAILS”，造成这种情况的原因是“proxyServer”还没有启动，我们可以通过下面的命令启动“proxyServer”：

然后点击“ReDeploy”，重新部署应用，状态值将变为“Success”。

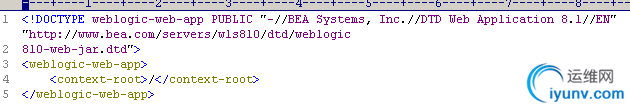

将WEB应用配置成缺省的WEB应用，weblogic8.1与weblogic6.1有很大的不同，8.1不再支持从console控制台完成配置的工作，而是在weblogic.xml中通过下面的结点，完成配置的工作。
<context-root> / </context-root>



测试proxy应用
修改web.xml文件，加入下面的结点，然后重启服务。
<init-param>
<param-name>DebugConfigInfo</param-name>
<param-value>ON</param-value>
</init-param>

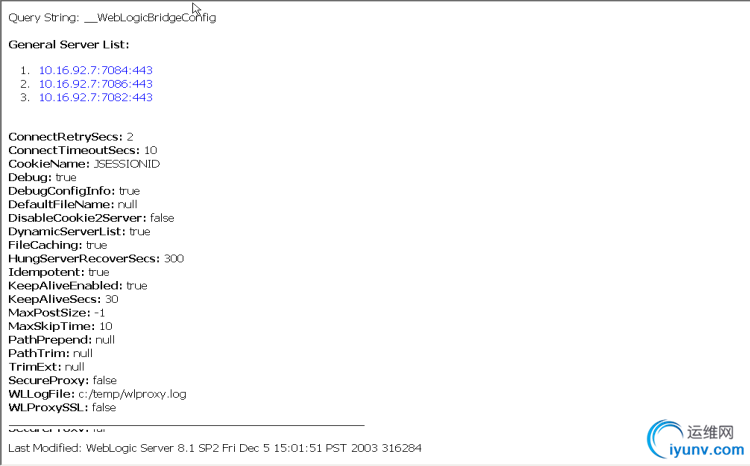

打开浏览器，访问下面的地址，会得到下图所示的结果，这就说明你的配置是成功的。
http://myserver:port/placeholder.jsp? __WebLogicBridgeConfig
myserver为服务地址（在这里是10.16.92.7）
port为proxy服务的端口（在这里是8080）
placeholder.jsp（这是一个不存在的JSP文件，您也可以随意指定文件名）
__WebLogicBridgeConfig（这个可千万不能写错呦！）


测试集群的分发功能

编写测试WEB应用并部署
我们来编写一个简单的WEB应用，它会在控制台和浏览器上同时打印出“OK”字样，然后将这个WEB应用部署到集群中所有Managed Server上面。（代码见附件）
在这里我们将通过Apache中所带的ab包来进行并发访问的模拟测试，使用如下的命令就可以完成压力测试。
ab –n 100 –c 10 http://10.16.92.7:8080/index.jsp
ab是测试程序的名称
参数n代表请求的总数量
参数c代表并发的请求数
url为要测试压力的页面
注：使用这个命令时，一定要在系统路径中能够找到该程序，否则不能执行。
压力测试完成后，我们从Managed Server的控制台上可以看到，nodeA，nodeB，nodeC都打印出了“OK”字样，这说明，在并发请求的情况下，集群能够将请求进行分发，以达到负载平衡的目的。

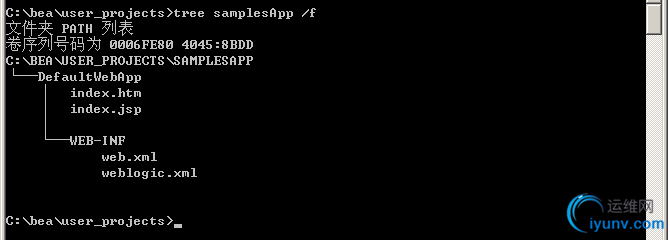

测试应用的目录结构如下，部署与proxy应用的部署一样，要注意的是要将它部署在Managed Server上面。


同一网段内不同机器部署集群

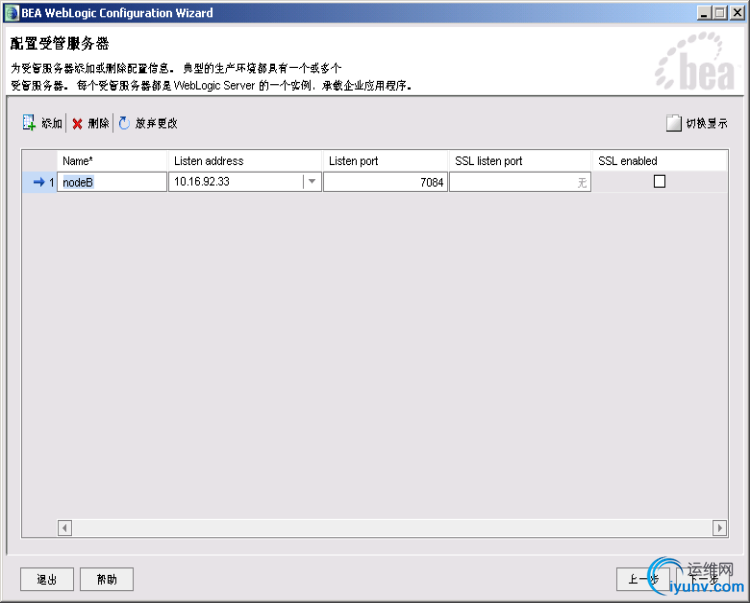

在不同机器上部署集群与上面的操作有一些不同，就是在部署“Managed Server”时，要注意的是，参见下面的图解。

在另外一台机器上配置“Managed Server”时，要指定“Admin Server”的名称，监听地址，监听端口。


另外要注意的是，“Managed Server”上的配置信息要与“Admin Server”中Cluster所指定的配置信息一致。

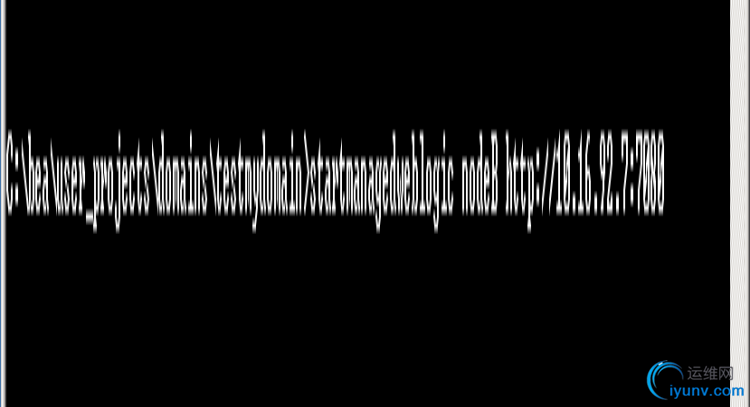

启动“Managed Server”的命令与上面的一样，如下所示：



集群配置中要注意的问题
Ø Admin Server只用于集群的管理，而不能参与集群事务。
Ø Web应用应该部署到集群上，文件的同步是由WebLogic来完成的。
