weblogic的集群与配置（一）

gaofeng0210

一、Weblogic的集群

还记得我们在第五天教程中讲到的关于Tomcat的集群吗?



知识补充：
mod_jk 简称JK，是Apache服务器的一个可插入模块，用以为Apache或IIS服务器提供处理JSP/Servlet的能力。
Apache作为一款强大的Web服务器，本身缺乏处理JSP/Servlet的功能，为了能够处理对JSP/Servlet的请求，必须使用JSP/Servlet容器，如Tomcat等。
Tomcat本身也可以作为Web服务器使用，但是其功能远不及Apache强大，所以Tomcat往往作为JSP/Servlet容器使用。
mod_jk实质上是Apache与Tomcat的连接器，并藉此附带提供集群和负载均衡的功能。





两个tomcat做node即tomcat1, tomcat2，使用Apache HttpServer做请求派发。
现在看看WebLogic的集群吧，其实也差不多。




区别在于：

• Tomcat的集群的实现为两个物理上不同的tomcat，分别就是两个node，没有总控端，没有任何控制台可言（只有通过比较简陋的http://localhost:8080/manager/html，或者是http://localhost:9090/manager/html）来对每个tomcat节点进行监视（此处只有monitor没有control）；


如果我们要布署我们的Web应用，需要分别手工往每个Tomcat的webapp目录里拷贝文件。

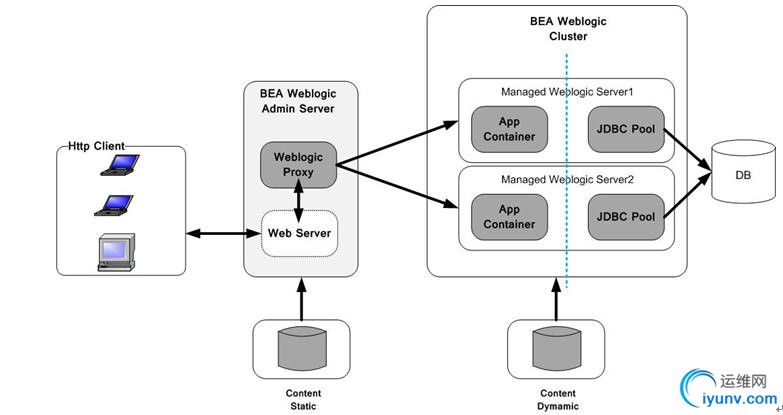

• Weblogic的集群必须设立一个总控端，可从上图中看出，然后这个总控端我们把它称为AdminServer，然后在其下可以挂weblogic的集群的node，这个node不是物理上不同的两个weblogic，而是不同的domain，我们假设domain1, domain2为两个weblogic的集群的节点。


如果我们要布署我们的Web应用，只需要在总控端布署一次，然后挂在这个总控端下的节点将会自动将我们的web应用发布到每一个节点。
　　因此，要实现weblogic的集群必须：

• 安装Weblogic

• 创建一个AdminServer的domain

• 在AdminServer上建立集群总控端

• 分别创建每一个要加入此集群总控端的node，也是一个个的domain


二、创建Weblogic集群前的规划

根据第一节中的内容，我们将我们用于实验的Weblogic规划成3个domain，每个domain都包含有下列的必不可少的属性：

• AdminConsole（总控端）


　　　　逻辑名
　　　　物理名(domain的系统路径)
　　　　端口号
　　　　计器名(IP)
　　　　登录信息(username/password)

• Cluster node1（集群节点1）


　　　　逻辑名
　　　　物理名(domain的系统路径)
　　　　端口号
　　　　计器名(IP)
　　　　登录信息(username/password)

• Cluster node2（集群节点2）


　　　　逻辑名
　　　　物理名(domain的系统路径)
　　　　端口号
　　　　计器名(IP)
　　　　登录信息(username/password)
　　我们用表格列出我们将要创建的集群中总控端与每个节点的集息：

物理名	逻辑名	端口号	主机名（IP）	登录信息
\bea\user_projects\domains\adminserver	AdminServer	7001	localhost	weblogic/password_1
\bea\user_projects\domains\server1	mycluster1	7011	localhost	weblogic/password_1
bea\user_projects\domains\server2	mycluster2	7012	localhost	weblogic/password_1

　　规划好了，就可以开始来创建我们的集群了。

三、开始创建我们的Weblogic集群


3.1 创建集群的总控制端（aminserver）

Windows:
　　Windows下通过菜单->OracleWeblogic->Weblogic Server 11gR1->Tools->Configuration Wizard来启动创建domain的wizard。




　　Unix/Linux：
　　Unix/Linux下通过

cd /bea/wlserver/common/bin ./config.sh

　　来启动创建domain的wizard。

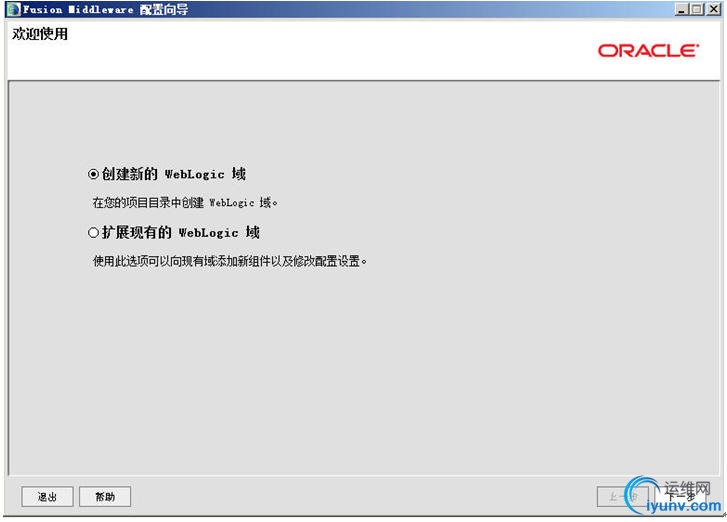

　　选择“创建新的Weblogic域”，选下一步（下面全部跟着我的操作步骤与界面填选的参数走，所有的用户名啦、密码啦、端口号啦、IP啦，都请根据第一节中的那个表格里的参数填写）

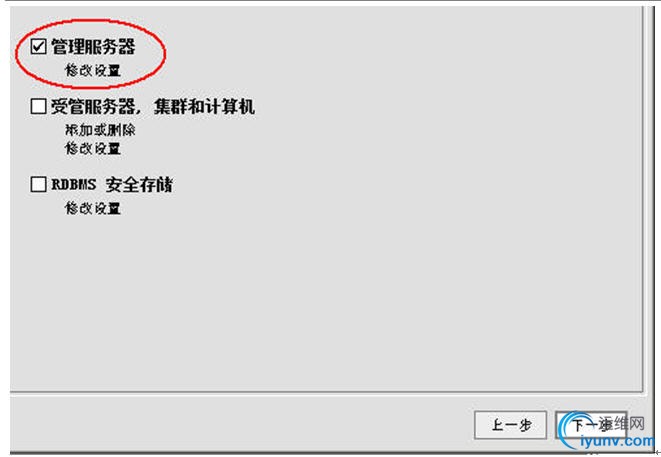

下一步后界面类似，但是是有区别的，注意了哦，不要下手太快了




　　上面这个配的就叫集群广播地址的界面。
　　因为集群是通过广播（有unicast和multicast两种）来同步集群中的节点，并且把每个节点中的session通过这个广播地址来进行复制和同步，即主控域不断的时时刻刻的会和它下面的子节点间保持通讯、经常去询问各个子节点的。

• 名称：可以任意

• 集群信息传送模式：有unitcast与multicast两种，在11G版本前都是multicast10G后开始支持unicast协议。如果指定了multicast，就必须指定一个“多点传送地址”，此地址和端口都可以采用weblogic默认的。


　　如果在域环境，还需要在防火墙中配置这个“多点传送地址”与“多点传送端口”，使其在防火墙中被打开，协议为both of tcp and udp。

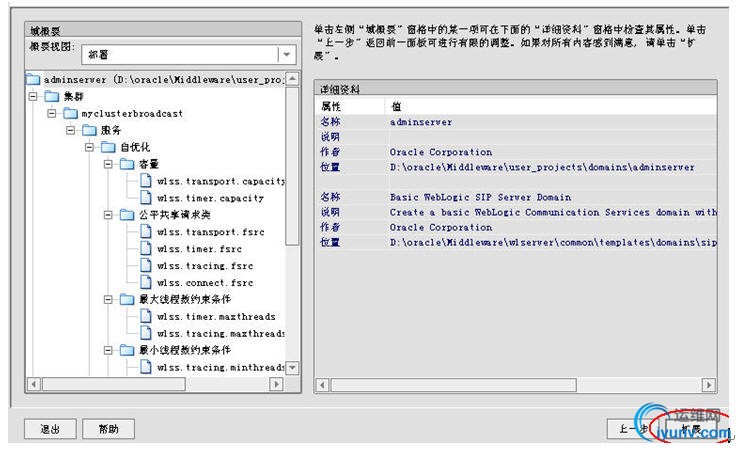

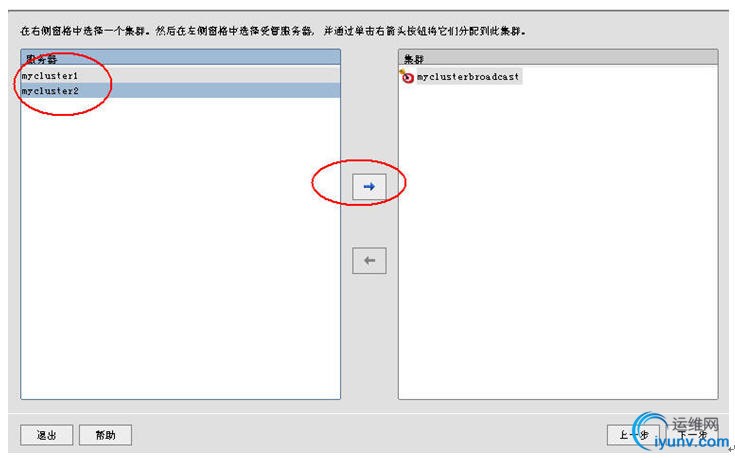

　　Look, 右边这块我们把它称为“集群的逻辑拓卜图”。




　　此处是对每个集群里的节点指定相应的“计算机名/IP”，由于我们的实验是建立在同一台机器上的即纵向集群，因此这步什么都不需要填，直接下一步。






　　完成后可以启动adminserver




　　然后通过http://localhost:7001/console来查看我们的集群规划，如下图：


　　这样，我们就完成了创建一个新的domain并且将且扩展成为了集群的总控制端服务器，同时在这上面我们制作了一个“集群拓卜图”，那么下面要做的就是：

• 创建该集群拓卜图中的节点1

• 创建该集群拓卜图中的节点2


3.2 创建集群中的节点（mycluster1, mycluster2）

　　启动Weblogic的Configuration Wizard
　　按照普通的域，就是一个普通的域来创建（为了实验方便我们的用户名与密码全部为weblogic/password_1）：

• user_projects\domains\server1（逻辑名为：mycluster1，端口：7011）

• user_projects\domains\server2（逻辑名为：mycluster2，端口：7012）

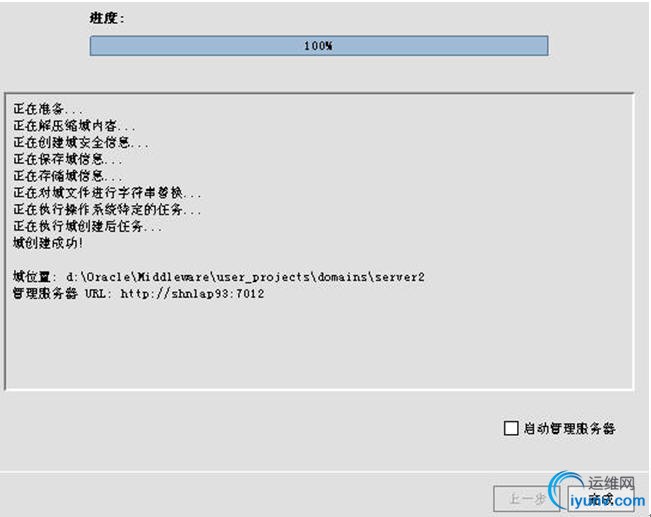

　　下一步，下一步，创建，完成。
　　依上面的相同步骤可以自行创建server2(逻辑名为mycluster2，端口:7012)。
