Weblogic WLDF性能监控使用样例

LOCKLOSE

前言

　　WLDF是Diagnostics Framework for Oracle WebLogic Server的缩写，Oracle Weblogic文档里面是如下描述：
The WebLogic Diagnostics Framework (WLDF) is a monitoring and diagnostic framework that defines and implements a set of services that run within WebLogicServer processes and participate in the standard server life cycle. Using WLDF, you can create, collect, analyze, archive, and access diagnostic data generated by a running server and the applications deployed within its containers. This data provides insight into the run-time performance of servers and applications and enables you to isolate and diagnose faults when they occur.　　

　　本文将尝试构造各种图表，使用WLDF来监控一个WEB应用的运行情况。

Physical server and OS related

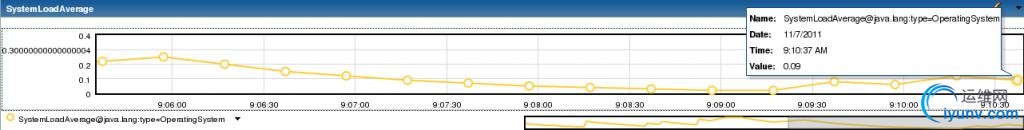

　　- SystemLoadAverage（单位：%）



　　通过这个图可以发现Weblogic所在机器的整体系统负载情况。点这里理解Unix环境下的Load概念。

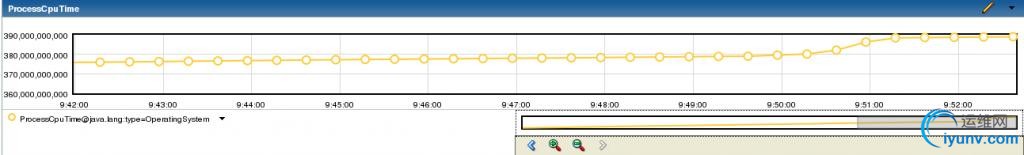

　　-ProcessCPUTime

　　需要注意的是，这里取到的CPU时间，仅仅反映了java进程的CPU占用时间，不包括其他操作系统其他进程。可以从线的斜率变化，看出Weblogic java进程的相关cpu的利用率。

　　- FreePhysicalMemorySize (单位：bytes)

　　通过这个图可以看出物理内存的剩余大小和变化趋势。

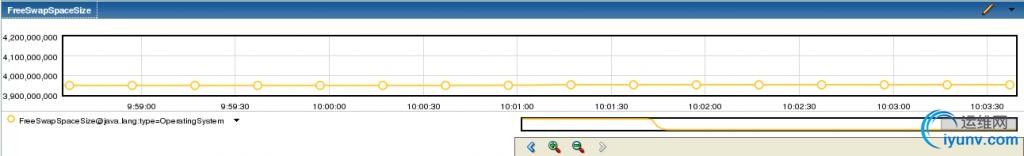

　　- FreeSwapSpaceSize (单位：bytes)

　　通过这个图可以看出Swap空间的剩余大小和变化趋势。

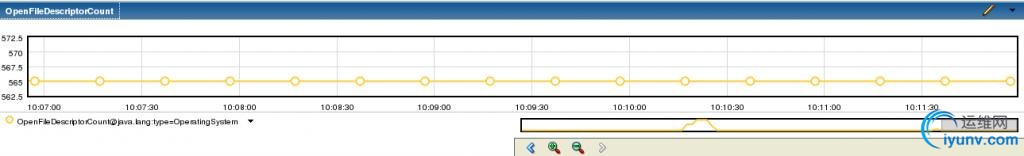

　　- OpenFileDescriptorCount (单位：个数)

　　Unix 程序在执行任何形式的 I/O 的时候， 程序是在读或者写一个文件描述符。一个文件描述符只是一个和打开的文件相关联的整数。 但是(注意后面的话)，这个文件可能是一个网络连接，FIFO，管道，终端，磁盘上的文件 或者什么其他的东西。Unix 中所有的东西是文件！因此，你想和 Internet 上别 的程序通讯的时候，你将要通过文件描述符。
　　通过这个图可以看出Unix系统干红OpenFileDescriptorCount的大小和变化趋势。

JRE

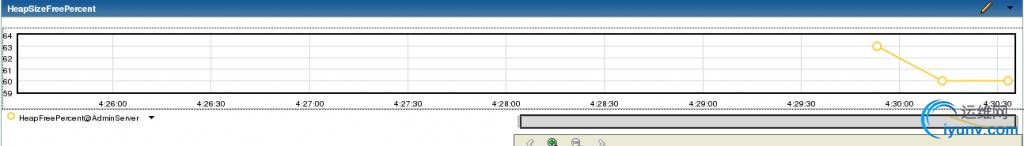

　　- HeapSizeFreePercent

　　同这个这个图可以看出Java heap的空闲百分比和变化趋势。这里有篇文章讲了一下关于JVM的基本知识

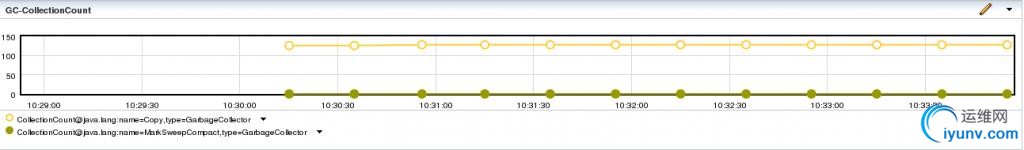

　　- Garbage collection Count

　　这个图里面可以看出垃圾收集发生的次数，这里给出了两种收集器（collector）的收集次数。其中Copy收集器用的最多，用于Young Gen的收集。

　　关于GC，可以看这里。

　　- Garbage collection time

这个图可以看出垃圾收集器（collector）执行收集（collect）花费的时间，花费的时间越短越好。同样这里也给出了两种收集的指标线。Weblogic side

　　- ThreadPool

　　这个图中可以看出Weblogic线程池中，独占线程计数/备用线程计数/暂挂用户请求计数。通过比较用户请求数和备用线程数，可以知道线程池是否足够大。
　　

　　<以下几个图都是关于jdbc的>

　　- JDBC Data Source utilization and leak verification

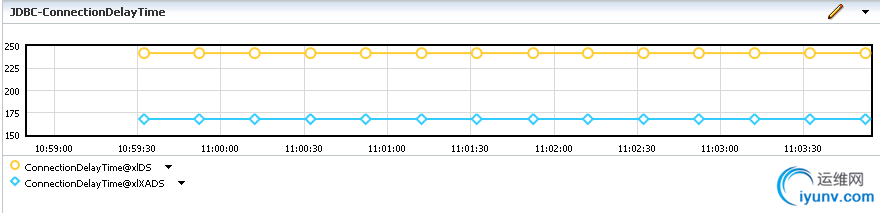

　　这个图反映出JDBC连接建立所花费的时间。

　　这个图反映出JDBC池中可用的连接数，以及没有正常关闭的连接数。

　　

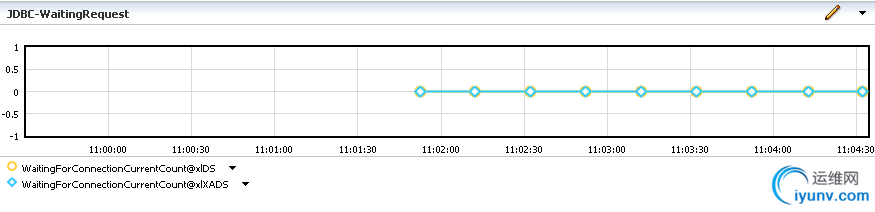

　　这个图反映出当前等待的连接请求计数。

　　
- HttpSession utilization

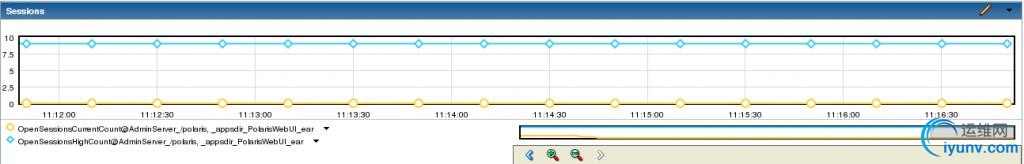

　　这个图反映出Session数的变化情况，包括总的session数的变化情况，以及当前的session数。观察总的session数的变化趋势，可以发现访问请求的负载变化情况。

　　- EJB/MDB pool bean utilization

　　EJB/MDB的监控首先应该判断你需要监控的EJB/MDB对象，本例中以一个MDB（TaskUpdater）为例显示如果进行EJB/MDB相关的监控。

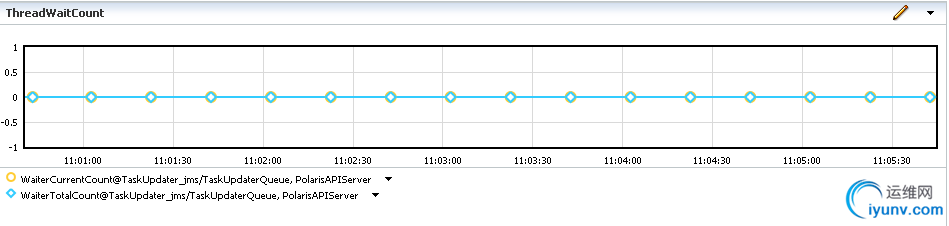

　　这个图显示当前等待Bean实例的Thead计数

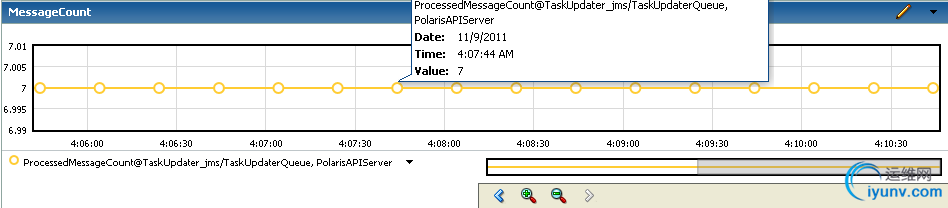

　　这个图显示MDB处理过的消息（Message），通过斜率的变化可以看出MDB的负载变化。

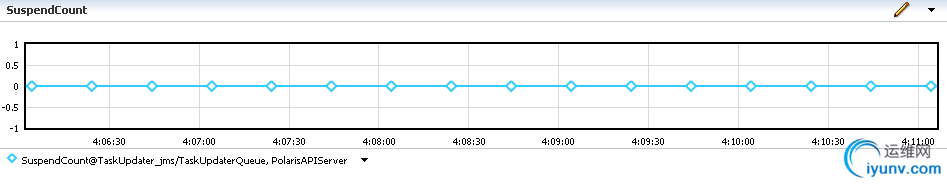

　　这个图显示MDB暂停的次数。

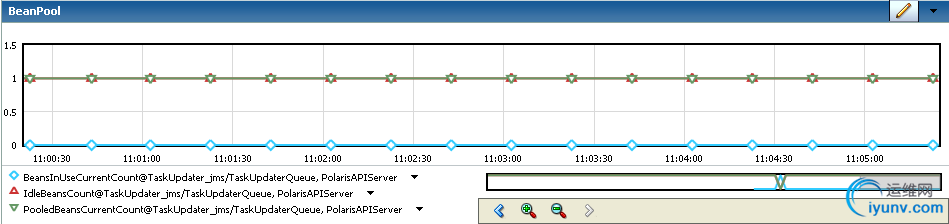

　　这个图显示EJB池里面EJB实例、空闲和使用bena的计数变化情况。

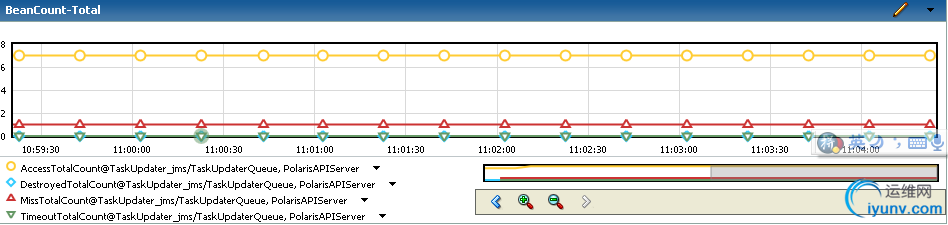

　　这个图显示Bean池中申请使用的请求、销毁的请求、失败的请求、超时的请求计数。

　　- JMSqueue utilization

　　这个图反映出了JMS Server当前连接（Connection）计数变化情况。

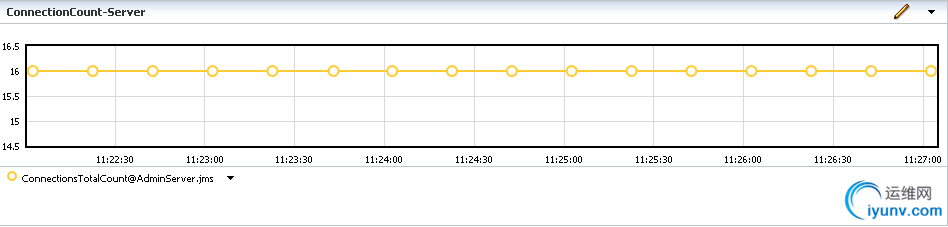

　　这个图反映出了JMS Server总连接（Connection）计数变化情况。

　　这个图反映了JMS Server整体消息负载情况，包括当前存储的消息和pending的消息。

　　这个图反映了TaskUpdaterQueue中的消息负载情况。

　　这个图反映了JMS Server整体处理接收到的消息总计数变化。

　　这个图显示出TaskUpdaterQueue接收到的消息总计数变化。

　　

如何做？
　　上面所有列出来的图形都是可以在Weblogic 的 Admin Console中配置的，用Monitoring Dashboard 表现出来，采样间隔时间是20秒钟，只能显示大概1个小时左右的数据。
　　你也可以创建一个Diagnostics System Module，在其中配置Collected Metrics，配置采样间隔时间，然后在Log Files中查询。
　　我做了一个桌面操作的录像，你们可以在这里&这里下载。
　　

　　联系邮箱：letian.hs@gmail.com
