WebLogic 10.3.5.0 集群环境配

378

一、环境准备

    1. Linux服务器两台，IP分别为 10.16.64.183和10.16.65.110

        其中10.16.65.110作为主服务器

    2. 已经安装好的WebLogic 10.3.5.0



二、配置步骤

    1. 在10.16.65.110做如下配置步骤

    步骤1. 进入Oracle_Middleware_Home/wlserver_10.3/common/bin目录运行以下命令，启动domain配置向导



[plain] view plaincopy

• ./config.sh


    步骤2. 选择需要引用的库，此处测试使用默认选择





    步骤3. 指定域名为cluster_domain

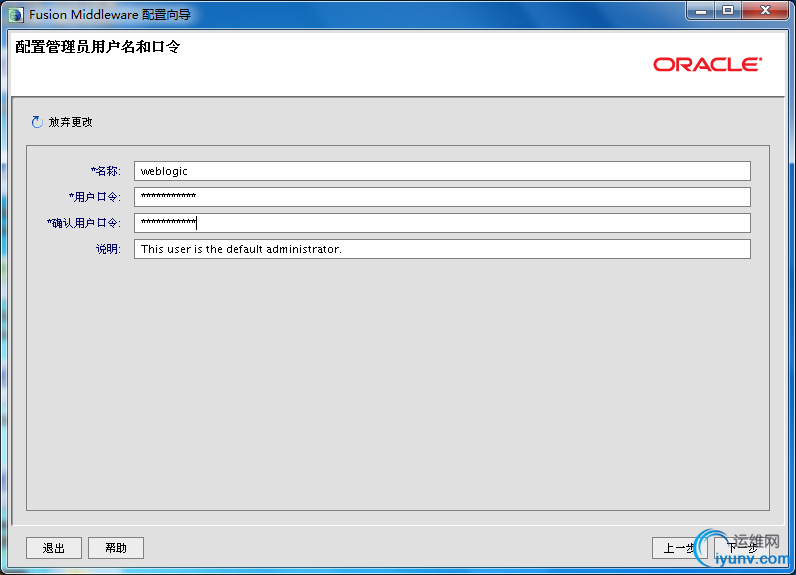

     步骤4.为管理服务指定管理员用户和密码，如weblogic/weblogic123

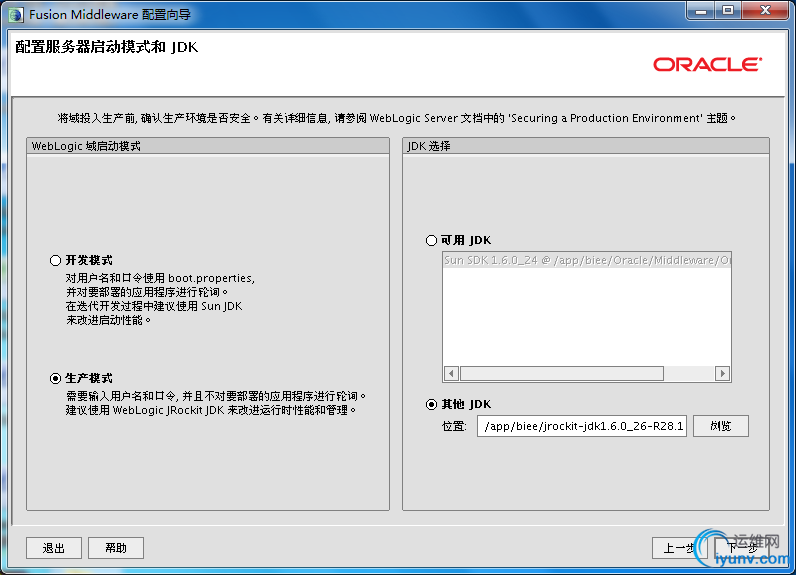

     步骤5. 选择生产模式和JDK，至于开发模式和生产模式的区别，此处不介绍。JDK选择JRockit JDK，也可以使用Sun JDK。



    步骤6.勾选管理服务和受管理服务器集群和计算机

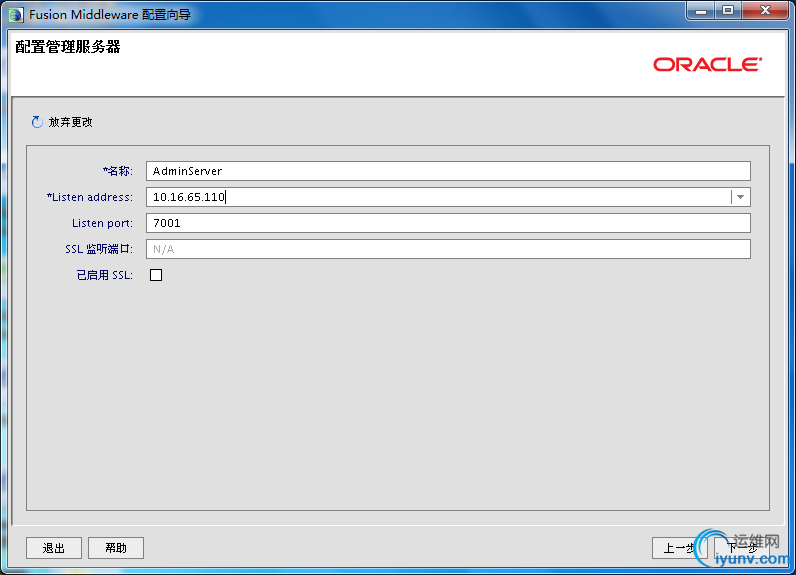

    步骤7. 为管理服务指定名称AdminServer，监听地址10.16.65.110和端口7001



    步骤8.添加受管服务器

    名称、监听地址、端口分别为

     cluster_server1    10.16.65.110  7011

     cluster_server2    10.16.64.183  7012

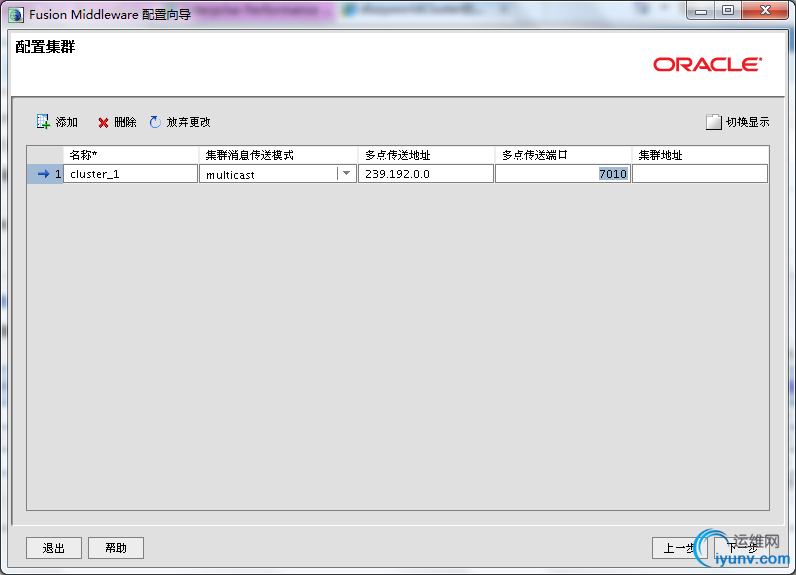

    步骤9. 配置集群。添加集群cluster_1，消息传送模式为多点传送，传送地址为239.192.0.0，端口为7010



    步骤10. 向集群添加受管服务cluster_server1和cluste_server2



    步骤11. 添加计算机

    名称、监听地址和端口分别为

    machine_10_16_65_110   10.16.65.110    5556

    machine_10_16_64_183   10.16.64.183    5556



    步骤12. 向计算机分配服务器。在machine_10_16_65_110计算机上分配cluster_server1,在machine_10_16_64_183计算机上分配cluster_server2

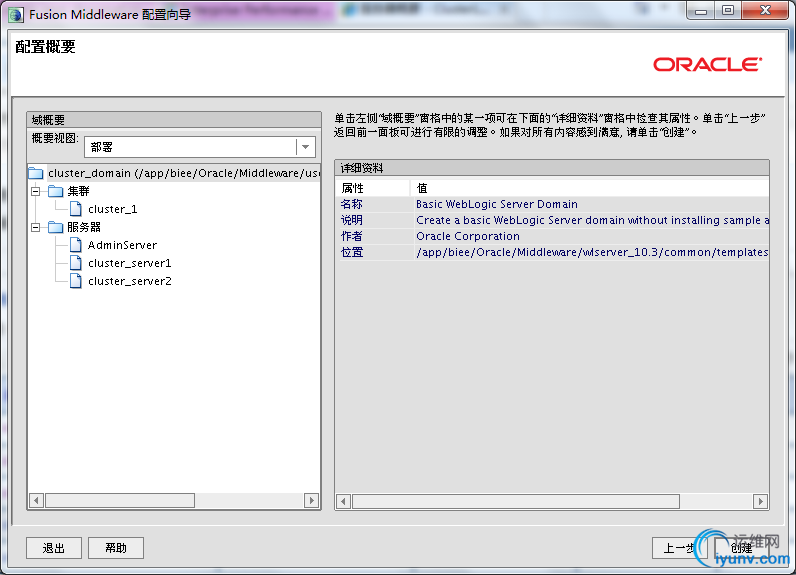

    步骤13. 配置概要，确定要配置的信息是否正确，然后点击创建。

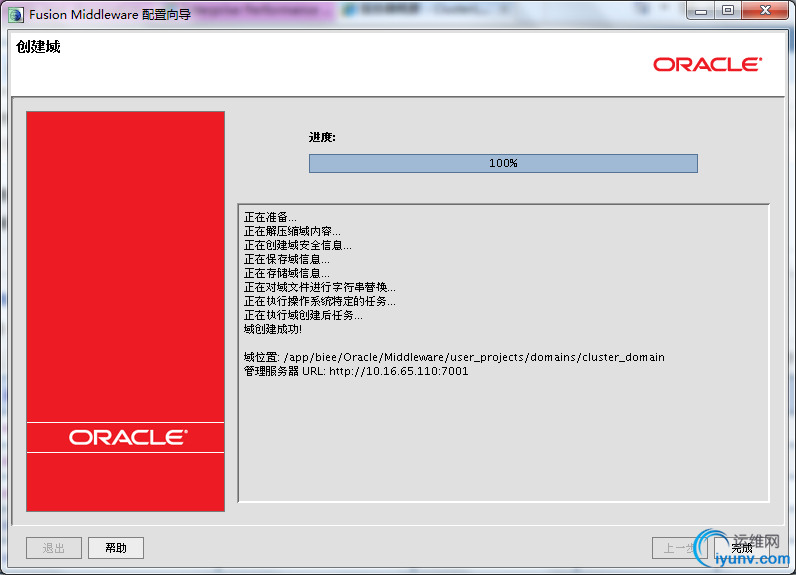

    步骤14. 完成



     注：以上步骤8以后均可以在WebLogic控制台(http://10.16.65.110:7001/console)上完成。



    2. 在10.16.64.183服务器上配置

     参照在10.16.65.110上的配置，在10.16.64.183上创建一个Domain，到步骤6时，可以不选择受管理服务器集群和计算机。



三、启动服务器

    10.16.65.110服务器上

    进入Domain_Home/使用 运行./startWebLogic.sh脚本输入用户名和密码 启动管理服务器

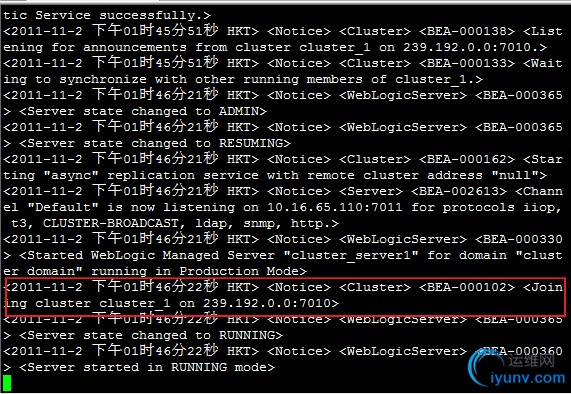

    进入Domain_Home/bin运行 ./startManagedWebLogic.sh cluster_server1 http://10.16.65.110:7001启动受管服务器cluster_server1，注意看启动控制台信息，cluster_server1已经加入集群



    10.16.64.183服务器上

     进入Domain_Home/bin运行 ./startManagedWebLogic.sh cluster_server2 http://10.16.65.110:7001启动受管服务器cluster_server2，注意看启动控制台信息，cluster_server2也加入了集群



   注：启动受管服务也可以在WebLogic的Web控制台上完成，前提是已经配置好了节点管理器。此处不详细介绍。



　　四、测试
　　在本实验中使用HttpClusterServlet做集群分发。
　　1. 在10.16.65.110服务器上的cluster_domain中再创建一个受管服务器proxy_server，监听端口为8000，用于部署代理服务应用程序。
　　2. 创建代理服务应用程序
　　步骤1：使用MyEclipse创建一个Web应用程序，在WebRoot/WEB-INF目录下编辑web.xml，代码如下：
[html] view plaincopy

• <?xml version="1.0" encoding="UTF-8"?>

• <web-app version="2.5" xmlns="http://java.sun.com/xml/ns/javaee"

•     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

•     xsi:schemaLocation="http://java.sun.com/xml/ns/javaee

•     http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd">

•     <servlet>

•         <!-- 配置HttpClusterServlet -->

•         <servlet-name>HttpClusterServlet</servlet-name>

•         <servlet-class>weblogic.servlet.proxy.HttpClusterServlet</servlet-class>

•         <init-param>

•             <!-- 配置集群服务器的IP地址和端口 -->

•             <param-name>WebLogicCluster</param-name>

•             <param-value>10.16.64.183:7012|10.16.65.110:7011</param-value>

•         </init-param>

•     </servlet>

•     <servlet-mapping>

•         <servlet-name>HttpClusterServlet</servlet-name>

•         <url-pattern>/</url-pattern>

•     </servlet-mapping>

•     <servlet-mapping>

•         <servlet-name>HttpClusterServlet</servlet-name>

•         <url-pattern>*.jsp</url-pattern>

•     </servlet-mapping>

•     <servlet-mapping>

•         <servlet-name>HttpClusterServlet</servlet-name>

•         <url-pattern>*.htm</url-pattern>

•     </servlet-mapping>

•     <servlet-mapping>

•         <servlet-name>HttpClusterServlet</servlet-name>

•         <url-pattern>*.html</url-pattern>

•     </servlet-mapping>

• </web-app>


       步骤2：在WebRoot/WEB-INF中添加weblogic.xml，文件内容如下[html] view plaincopy

• <?xml version='1.0' encoding='UTF-8'?>

• <weblogic-web-app xmlns="http://www.bea.com/ns/weblogic/90"

•     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">

•     <context-root>/</context-root>

• </weblogic-web-app>


　　步骤3：发布代理服务应用程序。此处将发布成proxyApp.war
　　步骤4：使用weblogic Web 控制台将proxyApp.war部署到proxy_server服务器上，并启动应用程序。
　　３. 创建发布到集群服务上的应用程序app，并部署到cluster_server1和cluster_server2上
　　步骤1：启动cluster_server1和cluster_server2
　　步骤2：使用URL http://10.16.65.110:8000/app来访问应用程序，注意使用http://10.16.65.110:7011/app和http://10.16.65.110:7012/app可单独访问不同服务起上的app程序
　　步骤3：停止其中一个服务，cluster_server1或者cluster_server2，通过http://10.16.65.110:8000/app仍然可以继续访问应用程序。
