WebLogic Server高级管理之八：JMS 存储与转发

woyoudn

提醒：weblogic系列博客均转载自千红一酷的博客，原地址为http://maping930883.blogspot.com

运行环境：WebLogic Server 12.1.1 开发版 + Oracle Database 10g Express Edition 10.2.0.1。

我们知道，部署在某个WebLogic Server上的应用可以通过JNDI访问到部署在该Server上的Queue/Topic。
如果有两个应用是分别部署在同一个Domain的两个Server上，或者是两个Domain的Server上，那么如何通过Queue/Topic进行通讯？
WebLogic Server中的JMS功能提供了一个Store and Forward特性，可以帮助我们实现该功能

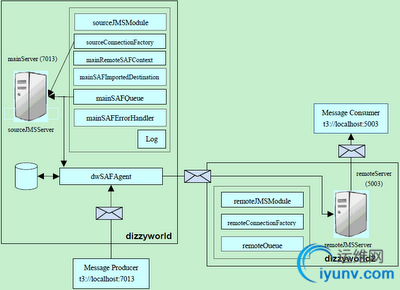

设计图如下：

重点步骤说明：
1. 创建两个Domain：dev_domain和dev2_domain
其中dev_domain作为消息源，dev2_domain作为消息目的。

2. 在dev2_domain创建JMS资源JMS Modules：msg2JMSSystemResource
JMS Server：msg2JMSServer
Connection Factory：msg2ConnectionFactory
Queue：msg2Queue
Subdeployment：msg2Subdeployment




3. 在dev_domain创建JMS资源
创建完成后的JMS Modules：MySAFSystemModule。

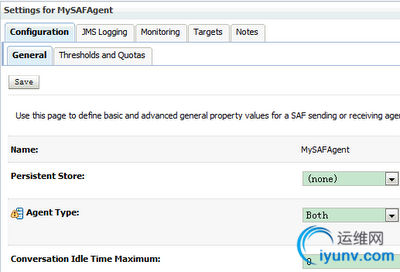

（1）创建Store-and-Forward Agents：MySAFAgent，target到Server上。



（2）创建JMS Modules：MySAFSystemModule
（3）在MySAFSystemModule中创建SubDeployment：MySAFSubDeployment，target到MySAFAgent上。
注意，与一般的SubDeployment定义不同，这里要把target到MySAFAgent上。
不要把MySAFSubDeploymenttarget到JMS Server上，这一步很关键，不要搞错



（4）在MySAFSystemModule中创建Connection Factory：MySAFConnectionFactory，target到MySAFSubDeployment上。

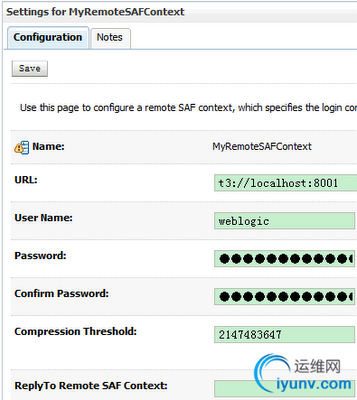

（5）在MySAFSystemModule中创建remote SAF contex：MyRemoteSAFContext。
这里指向dev2_domain。


（6）在MySAFSystemModule中创建SAF imported destinations：MySAFImportedDestination。
此步特别容易出错，建议如图配置后，直接点击finish按钮；然后再为其设置SubDeployment，选择MySAFSubDeployment。

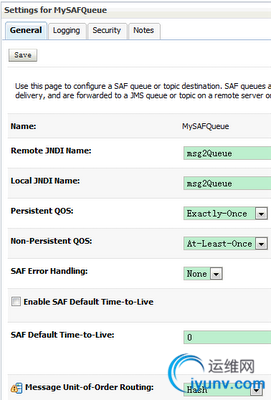

（7）在MySAFImportedDestination中创建Queue：MySAFQueue。
注意别忘了设置Local JNDI Name。
此步也特别容易出错，如图配置后，点击save按钮时如果报出如下错误：
“The imported destination msg2Queue has been targeted to an invalid target:msgJMSServer”
请把MySAFImportedDestination的SubDeployment设置为None。
然后再重新创建Queue并保存。
最后把MySAFImportedDestination的SubDeployment再改回MySAFSubDeployment。



（8）重新启动dev_domain中的AdminServer。
查看JNDI Tree，如果能看到SAF_msg2Queue，说明SAF配置成功。




4. 测试

4.1 测试Forward
（1）分别启动dev_domain和dev2_domain中的AdminServer。
（2）向dev_domain中的SAF Queue：和SAF_msg2Queue中发消息。
（3）观察dev_domain中的SAF Queue：



点击Remote Endpoints进去查看，发现没有一条消息，消息可能已经转发走了。
（4）观察dev2_domain中的Queue：msg2Queue
发现消息都转发过来了。

4.2 测试Store and Forward
（1）只启动dev_domain中的AdminServer。
（2）向dev_domain中的SAF Queue：和SAF_msg2Queue中发消息。
（3）观察dev_domain中的SAF Queue
点击Remote Endpoints进去查看，发现消息都在这里，消息的详细信息如下。




（4）启动dev2_domain中的AdminServer
（5）观察dev2_domain中的Queue：msg2Queue
发现消息都转发过来了。
（6）再次观察dev_domain中的SAF Queue。
发现消息都没有了，已经转发走了。
