HP_Diagnostics安装及使用

kidys

　　1.HP DIAGNOSTICS (AD)软件
　　1.1HP DIAGNOSTICS (AD)整体概括
　　HP Diagnostics (AD) 提供了业界第一种自顶向下、端到端的应用管理、监测、诊断分析和故障解决方法，这些方法紧密集成在一起，覆盖了应用的整个生命周期，即包括投产前阶段(AD)和投产后阶段（AM）。它即可以单独使用，也可以同HP其他的解决方案集成起来，如LoadRunner®，HP Performance Center™， HP Business Availability Center™。
　　HP Diagnostics (AD) 提供了一种组合技术，其中包括嵌入式的追踪，它即能获得广泛的分析信息也能针对特定的问题进行深入的分析，所有这些引起的额外负载都在可以控制的范围内。HP针对J2EE的解决方案包括J2EE交易深入分析（Transaction Breakdown）、J2EE业务可用性中心（HP Business Availability Center™ for J2EE）和J2EE深入分析，每个部分都能够和其它部分互为补充，提供了满足IT用户全应用生命周期性能管理需求的最好功能。这三个部分为J2EE应用提供了最宽广同时也是最深入的性能测试、分析和管理能力。

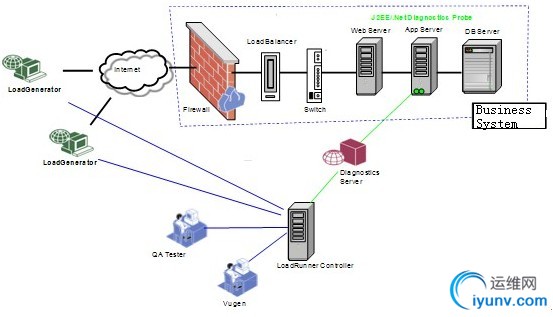

　　下图是HP Diagnostics (AD)软件与HP LoadRunner压力测试软件一起进行性能测试和诊断的原理图。HP Diagnostics (AD)软件分为服务器端（Diagnostics Server）和数据采集器（Probe）两个部分。其中Probe要求安装到应用服务器上。

　　1.2HP DIAGNOSTICS (AD)软件运行环境
　　HP Diagnostics (AD) 服务器软件，可以运行在HPUX（PA-RISC）、Windows(X86,32bits, 64bits)、RedHat Linux(32bits, 64bits)和Solaris(Sparc)操作系统下，要求具有以下等量的硬件配置：

产品模块	建义配置	数量	备注
HP Diagnostics (AD) 　　服务器	2 CPU, 2G以上物理内存，20G磁盘空间（保存分析数据）		必选

　　HP Diagnostics (AD) 数据采集器（Java Probe），可以运行在HPUX（PA-RISC 32/64, Itanium 32/64）、IBM AIX(PowerPC), IBM z/OS, IBM OS/400, Windows(X86,32/64bits, Itanium 64)、RedHat Linux(32bits, 64bits), SuSE Linux(32/64)和Solaris(Sparc)操作系统下。数据采集器安装在应用服务器上，对硬件无特殊要求。
　　HP Diagnostics (AD) 数据采集器（Microsoft .NET Probe），可以安装在Windows(32/64)操作系统下，安装在应用服务器上，对硬件无特殊要求。
　　1.3HP DIAGNOSTICS (AD)软件适用范围
　　HP Diagnostics （AD）软件，可以用于对J2EE、.NET、SAP、SOA和Oracle商务套件进行性能诊断分析，采集应用服务器内部指标，供应用测试人员和管理人员分析。
　　支持的J2EE应用服务器包括：WebLogic, WebSphere, JBOSS, Tomcat, JRun, JServ, Dynamo, Borland Enterprise Server, Fujitsu Interstage Enterprise Server，Oracle Application Server等。
　　支持的Microsoft .NET 1.1， 2.0， 3.0和3.5.
　　支持的SAP NetWeaver / J2EE Engine 6.4, 7.0, SAP Enterprise Portal,
　　支持的SUN Java Application Server, Sun GlassFish with OpenESB
　　支持的TIBCO ActiveMatrix BusinessWorks和ActiveMatrix Service Bus
　　2.HP Diagnostics安装概述
　　2.1安装HP Diagnostics server
　　HP Diagnostics（AD）服务器软件安装在localhost上，安装过程无特殊配置要求。安装完成后服务器自动启动，监控端口为2006，访问方式为：
　　http:// localhost:2006/, 用户名口令都是admin，要求安装JRE1.6。
　　2.2Probe安装
　　HP Diagnostics（AD）探测器软件安装在WebLogic Server(localhost)上，安装过程中要求输入Diagnostics（AD）服务器的IP地址（localhost)，此外无特殊配置要求。

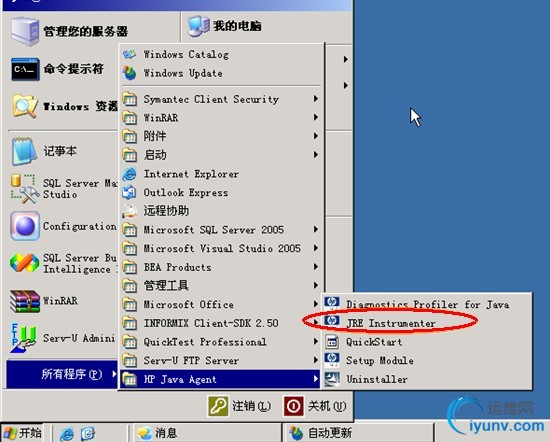

　　安装完成后，需要获取WebLogic服务器的启动类引导字符串，方法是执行菜单中的JRE Intrumenter，如下图所示：

　　在弹出窗口中选择WebLogic服务器使用的Java虚拟机，就可以得到它的启动类引导字符串如下图所示：
　　"-javaagent:C:\MercuryDiagnostics\JavaAgent\DiagnosticsAgent\lib\probeagent.jar"

　　把启动类引导字符串复制到WebLogic服务器的启动脚本（StartWebLogic.cmd）的JAVA_OPTIONS参数中，如下图所示：
　　
　　2.3确定监控目标
　　此处我们需要了解JE22应用服务器上的类，并将之添加到到auto_detect.points文件的最后面，这个文件是HP Diagnostics（AD）探测器软件采集类信息的指令文件，它的位置是：
　　C:\MercuryDiagnostics\JavaAgent\DiagnosticsAgent\etc
　　2.4启动应用程序
　　执行StartWebLogic.sh启动WebLogic服务器，HP Diagnostics（AD）探测器软件就会一起被启动，如下图所示：

　　3.HP DIAGNOSTICS (AD)监控结果分析
　　3.1应用概览视图
　　访问http://localhost:2006/，可以看到Diagnostics (AD)服务器提供的应用概览视图（可定制），剩下的就靠你自己分析了……
　　HP DIAGNOSTICS可以监控到的资源列表：
