[经验分享] ActiveMQ笔记(4):搭建Broker集群(cluster)

[复制链接]

尚未签到

发表于 2017-2-28 10:36:57 | 显示全部楼层 |阅读模式

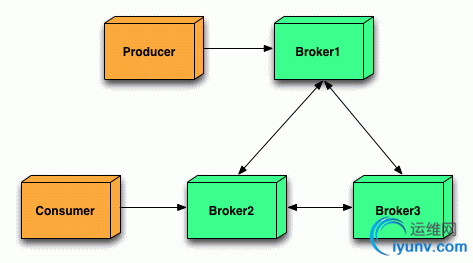

  上一篇介绍了基于Networks of Borkers的2节点HA方案,这一篇继续来折腾Networks of Brokers,当应用规模日渐增长时,2节点的broker可能仍然抗不住访问压力,这时候就需要多加一些broker,弄一个更大规模的Broker集群,但是怎么合理设置broker之间的网络桥接,却是有讲究的,先来看一种不太好的设计:

  这个架构看上去没瑕疵,没毛病,3个broker之间两两互通,整体可用性极高,但是从消息的路由角度来看,却不是一个好的设计,当producer向broker1发送一条消息时,Consumer得到消息的路径可能有如下2条:
  a) producer -> broker1 -> broker2
  b) producer -> broker1 -> broker3 -> broker2
  当broker更多时,情况会更复杂,比如下面这张图:

  消息的路由途径将会更多:
  a) producer -> broker1 -> broker4
  b) producer -> broker1 -> broker2 -> broker4
  c) producer -> broker1 -> broker2 -> broker3 -> broker4
  d) producer -> broker1 -> broker3 -> broker4
  不难想像,每多经过一个节点,消息处理的延时将会增加一些,如果Broker越多,情况越复杂,最终系统对外表现为消息处理有时很快,有时很慢,整体性能很不稳定,所以实际生产中,不要采用所有Broker之间两两互连的方案。
  合理的方案如下:

  这张图的灵感,应该来自组建局域网中的星形网络,在中心放置一个Borker充当Hub,与其它所有Broker互连,这样不管Consumer连接到外围的哪个Broker,消息的路由途径都比较稳定(最多经过3个Broker),这种架构性能虽然稳定了,但是中心的Hub就变成单点隐患,如果中间的DockerHub挂了,整个系统也就废了。
  改进后的架构如下:

  本质上仍然是一个星形网络,只不过将hub弄成二个互备,然后每个hub都与其它外围的broker相连,消费者连接到broker1/broker2/broker3,生产者(Producer)连接到hub1/hub2,消息的最长路径不超过3个broker (注:生产者也可以连接到broker1/2/3,与消费者一样,但是消息经过的最长路径会变成4)
  如果以后要扩张,比如增加了Broker4,Broker5...,直接修改hub1/2上的配置,增加与新的broker的连接即可,不影响消息的路由途径长度。
  最后,在本机演练一把,给出一些配置示例:
  1、端口规划



activemq1: 61616 (broker1)
activemq2: 61626 (broker2)
activemq3: 61636 (broker3)
activemq4: 61646 (broker-hub1)
activemq5: 61656 (broker-hub2)

  共5个activemq实例,端口61616、61626、61636为broker1、broker2、broker3,61645、61656为broker-hub1、broker-hub2
  2、activemq.xml配置
  以boker1为例,配置文件内容如下:


DSC0004.gif DSC0005.gif


1 <beans
2         xmlns="http://www.springframework.org/schema/beans"
3         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
4         xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
5   http://activemq.apache.org/schema/core http://activemq.apache.org/schema/core/activemq-core.xsd">
6
7   <bean class="org.springframework.beans.factory.config.PropertyPlaceholderConfigurer">
8     <property name="locations">
9       <value>file:${activemq.conf}/credentials.properties</value>
10     </property>
11   </bean>
12
13   <broker xmlns="http://activemq.apache.org/schema/core" brokerName="broker1">
14     <persistenceAdapter>
15       <kahaDB directory="${activemq.data}/kahadb"/>
16     </persistenceAdapter>
17     <transportConnectors>
18       <transportConnector name="openwire"
19                           uri="tcp://0.0.0.0:61616?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
20     </transportConnectors>
21   </broker>
22
23   <import resource="jetty.xml"/>
24 </beans>
View Code  broker2及broker3,大家参考该配置修改端口号及brokerName即可。
  broker-hub1的配置:





1 <beans
2         xmlns="http://www.springframework.org/schema/beans"
3         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
4         xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
5   http://activemq.apache.org/schema/core http://activemq.apache.org/schema/core/activemq-core.xsd">
6
7   <bean class="org.springframework.beans.factory.config.PropertyPlaceholderConfigurer">
8     <property name="locations">
9       <value>file:${activemq.conf}/credentials.properties</value>
10     </property>
11   </bean>
12
13   <broker xmlns="http://activemq.apache.org/schema/core" brokerName="broker-hub1">
14     <networkConnectors>
15       <networkConnector uri="static:(tcp://127.0.0.1:61656,tcp://127.0.0.1:61616,tcp://127.0.0.1:61626,tcp://127.0.0.1:61636)" duplex="true"/>
16     </networkConnectors>
17     <persistenceAdapter>
18       <kahaDB directory="${activemq.data}/kahadb"/>
19     </persistenceAdapter>
20     <transportConnectors>
21       <transportConnector name="openwire"
22                           uri="tcp://0.0.0.0:61646?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
23     </transportConnectors>
24   </broker>
25
26   <import resource="jetty.xml"/>
27 </beans>
View Code  broker-hub2的配置:





1 <beans
2         xmlns="http://www.springframework.org/schema/beans"
3         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
4         xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
5   http://activemq.apache.org/schema/core http://activemq.apache.org/schema/core/activemq-core.xsd">
6
7   <bean class="org.springframework.beans.factory.config.PropertyPlaceholderConfigurer">
8     <property name="locations">
9       <value>file:${activemq.conf}/credentials.properties</value>
10     </property>
11   </bean>
12
13   <broker xmlns="http://activemq.apache.org/schema/core" brokerName="broker-hub2">
14     <networkConnectors>
15       <networkConnector uri="static:(tcp://127.0.0.1:61616,tcp://127.0.0.1:61626,tcp://127.0.0.1:61636)" duplex="true"/>
16     </networkConnectors>
17     <persistenceAdapter>
18       <kahaDB directory="${activemq.data}/kahadb"/>
19     </persistenceAdapter>
20     <transportConnectors>
21       <transportConnector name="openwire"
22                           uri="tcp://0.0.0.0:61656?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
23     </transportConnectors>
24   </broker>
25
26   <import resource="jetty.xml"/>
27 </beans>
View Code  3、java代码中spring配置文件
  a) 生产者





1 <bean id="jmsFactory" class="org.apache.activemq.pool.PooledConnectionFactory" destroy-method="stop">
2     <property name="connectionFactory">
3         <bean class="org.apache.activemq.ActiveMQConnectionFactory">
4             <!--broker服务的地址-->
5             <property name="brokerURL" value="failover:(tcp://localhost:61646,tcp://localhost:61656)"/>
6             <!--默认值为1000,如果不需要这么大,可以调小-->
7             <property name="maxThreadPoolSize" value="100"/>
8             <!--<property name="userName" value="system"/>-->
9             <!--<property name="password" value="manager"/>-->
10         </bean>
11     </property>
12 </bean>
View Code  b) 消费者





1 <bean id="jmsFactory" class="org.apache.activemq.pool.PooledConnectionFactory" destroy-method="stop">
2     <property name="connectionFactory">
3         <bean class="org.apache.activemq.ActiveMQConnectionFactory">
4             <!--broker服务的地址-->
5             <property name="brokerURL" value="failover:(tcp://localhost:61616,tcp://localhost:61626,tcp://localhost:61636)"/>
6             <!--默认值为1000,如果不需要这么大,可以调小-->
7             <property name="maxThreadPoolSize" value="100"/>
8             <!--<property name="userName" value="system"/>-->
9             <!--<property name="password" value="manager"/>-->
10         </bean>
11     </property>
12 </bean>
View Code

  参考文章:
  http://www.jakubkorab.net/2011/11/understanding-activemq-broker-networks.html
  http://activemq.apache.org/networks-of-brokers.html
